Připojení kotle k přívodu vody: schéma instalace

Aby dům byl místem odpočinku, je důležité, aby životní podmínky byly dostatečně pohodlné. Je to téměř nemožné bez horké vody, což vám umožňuje udržovat osobní hygienu a udržovat celkovou čistotu. Získání plynového sloupku je vždy skvělým řešením, avšak v některých oblastech je jejich instalace prostě nemožná.

Princip je jeden, ale existuje mnoho typů ohřívačů vody.

Kotel je zařízení pro vytápění a konzervaci teplé vody. Zdroje tepla mohou být různé prvky. Všechny ohřívače lze rozdělit do dvou hlavních typů:

1. Se zásobníkem.
2. Tekoucí.

Konstrukce prvního předpokládala přítomnost kapacity. Může mít různý objem. Aby teplota neklesla po delší dobu, je mezi vnitřní nádrží a vnějším pláštěm izolace. Obvykle je vyrobena z polyuretanové pěny. Čím větší je její tloušťka, tím delší bude voda horká. Druhý typ je určen pro okamžitou ohřev vody. Má menší rozměry a jeho konstrukce zajišťuje topné prvky většího výkonu, které zajišťují rychlý přenos tepla. Obecně platí, že jak v prvním, tak ve druhém případě má uživatel možnost nastavit teplotu na požadovanou teplotu. Regulace termostatu může být elektronická i mechanická. To neovlivňuje výkon, pouze pohodlí, konečné náklady a náklady na následné opravy.

Všechny kotle jsou rozděleny do:

• přímé vytápění;
• nepřímé vytápění;
• kombinované.

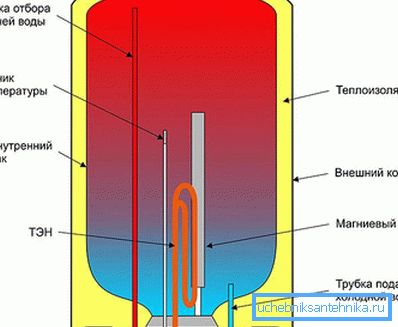

V prvním případě je uvnitř nádrže ohřívač, který zajišťuje ohřev kapaliny. Některé modely mají dva nebo více. Mohou být střídavě nebo současně přepínat, aby zajistily ultra rychlé zahřívání. Studená voda je dodávána přes trysku, která je obvykle umístěna ve spodní části. Vypouštění se provádí přes výstup, který je blízko, ale uvnitř nádrže je delší a dosahuje téměř na vrchol, kde se horká voda zvedá.

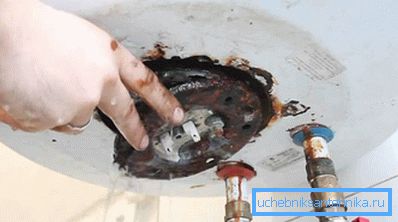

V blízkosti ohřívacího prvku je horní anoda. Jedná se o malou kovovou tyč, která zabraňuje tvorbě šupin na stěnách. Výhodou tohoto řešení je snadná instalace, stejně jako absence koordinace instalace s různými službami. Nádrže mohou mít horizontální i vertikální polohu.

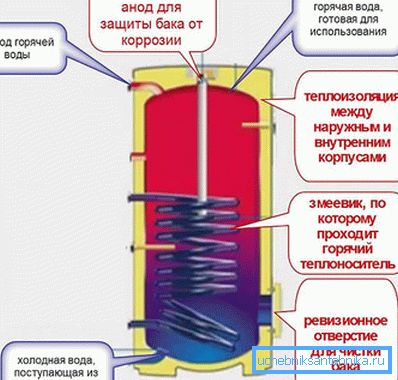

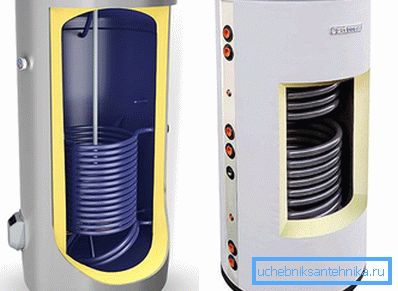

Nepřímé ohřívací kotle jsou obvykle zabudovány do topného systému nebo funkce ve spojení se solárními systémy (speciální panely, chladicí kapalina, ve které se ohřívá sluneční energie). Strukturálně je to naprosto stejná nádrž jako první typ, ale izolace má obvykle větší tloušťku. Také v nich chybí TEN. Vytápění je prováděno díky cívce, kterou umožňuje topný okruh nebo jiný systém. Mohou být namontovány jak na stěnu, tak i na podlaze (u nádrží s velkou kapacitou).

Konstrukce má speciální kontrolní okno, které umožňuje údržbu. Kromě vstupu a výstupu mohou být další dva. Jejich účel - organizace systému recyklace. Vytvoří se samostatný okruh, pod kterým se horká voda z nádrže neustále pohybuje. To je nezbytné k zajištění konstantního směšování kapalinových vrstev uvnitř měniče, jakož i k vyrovnání vzdálenosti skládacích systémů. V některých případech, dokud voda nedosáhne, většina z nich zůstane uvnitř systému nebo ztrácí původní teplotu. Produkt zpravidla stanovil možnost instalace ohřívače, který tento poddruh změní na ten, který bude popsán níže. Výhodou tohoto řešení je maximální využití účinnosti topného systému.

Z mínusů můžeme zaznamenat složitost instalace a nemožnost použití v letním období bez přídavného ohřívače.

Kombinované systémy kombinují všechny nejlepší z výše uvedených dvou možností. K dispozici je také cívka pro nepřímé vytápění a topné prvky. Ten může být aktivován, když výkon topného okruhu není dostatečný, nebo v létě, kdy vůbec není topení. Nevýhody takových systémů jsou poměrně komplikované uspořádání a určitá rozvážnost v údržbě. Také bude muset najít vhodné místo, protože rozměry jsou skvělé.

Tip! U některých typů nepřímých ohřívačů existuje několik cívek. Umožňují připojit několik systémů k uvolnění tepla, nebo jeden z nich je navržen tak, aby používal tekoucí tekoucí vodu.

Co si vybrat

Pokud je pro vás obtížné vybrat, pak musíte analyzovat následující body:

• Kde je instalace topení plánována? Pokud je ohřívač zakoupen pro soukromý dům, v němž je k dispozici samostatný systém vytápění, má smysl přemýšlet o nákupu nepřímého topného kotle. Je pro něj snadnější najít samostatné místo instalace. Hlasitost bude omezena pouze přiděleným prostorem. Zároveň bude stačit, aby jeden spotřebič poskytl všechny body vody. U malých bytů, kde je prostor omezen a tam je pouze sprchový kout bez koupelny, má smysl přemýšlet o ohřívači průtoku. Nezajišťuje mnoho místa a poskytuje rychlé vytápění. V ostatních případech je vhodný elektrický akumulační kotel.
• Kolik lidí žije ve stejném domě? Z toho bude záviset na výkonu a hlasitosti zařízení. Nemyslete si, že čím větší je kapacita, tím lépe je pro koncového uživatele. Ve skutečnosti může tento přístup způsobit iracionální ztráty elektrické energie. Koneckonců je možné použít pouze 50 litrů a 200 vytápěných. Pro jednoho obyvatele postačí zásobník o objemu 30 litrů. Tento objem stačí k pohodlnému sprchování, mytí nádobí a praní ráno. Pro rodinu 2? 3 lidí potřebujete zařízení pro 50-80 litrů. V takovém případě bude každý schopen sprchu s malým intervalem. Pro potřeby kuchyně je dostatek ohřáté vody atd. Pokud jsou 4 nebo více lidí, musíte se podívat na nádrž s kapacitou 100 litrů nebo více.
• Pro jaké účely bude zařízení používat hlavně? V některých případech je rozumné vymezit oblasti spotřeby horké vody. Například nejčastěji horká voda se používá k mytí nádobí a praní. Pro tyto účely můžete umístit samostatný kotel o malém objemu - 10? 20 litrů, a zahrnovat větší ohřívač v případech, kdy je třeba vzít sprchu nebo koupeli. Pro první byly vyvinuty speciální typy se špičkovými spoji, které jsou umístěny přímo pod umyvadlem a nezabírají příliš mnoho prostoru.
• Existuje autonomní systém vytápění? Pokud tomu tak není, musíte se podívat na stranu elektrickými topnými články. Kromě případů, kdy existuje samostatný heliosystém.
• Jaký je stav elektrického zapojení? To je důležitý faktor, který může ovlivnit výběr síly TENA. Nejčastěji konstrukce poskytuje elektrické ohřívače s kapacitou 1,5 kW pro velké objemy? 2 - 2,5 kW. Pro spotřebitele s výkonem 3 kW a více je potřeba samostatné napájení. Nezapomeňte také zajistit přítomnost uzemnění.
• Budou stěny vydržet plánované zatížení? 80litrový kotl může vážit až 20 kg, což znamená, že při naplnění vodou bude vážit 100 kg nebo více. U volných stavebních materiálů je to nesnesitelné zatížení. V takových případech může být nutné instalovat pomocí hardwaru nebo nainstalovat speciální kovovou desku, která bude distribuovat zátěž.

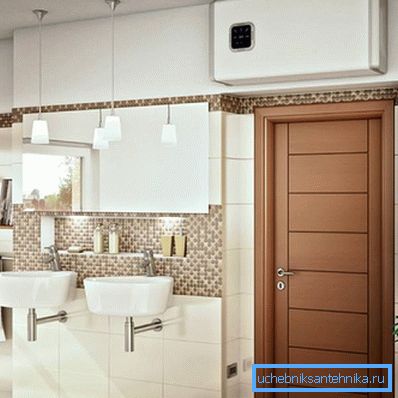

Tip! Kromě toho je při výběru také nutné vzít v úvahu konfiguraci struktury Kotel nemusí být válcový, jak tomu bylo dříve. Moderní řešení mají také možnosti Slim, ve kterých je průměr zmenšen na minimální možnou velikost. Kromě toho existují obdélníkové přístroje. Přesněji řečeno, několik menších válcových nádrží může být také umístěno uvnitř, ale vnější plášť má jiný tvar. U takových výrobků je snadnější zvolit si místo pro instalaci, ale i méně místa.

Elektrické ohřívače mohou být také odlišné. Nejběžnější při použití ohřívače - trubkové elektrické ohřívače. Je v přímém kontaktu s vodou, jako kotle. Pro tuto možnost je třeba uzemnění, aby se zabránilo všem strašidelným proudům. Progresivnější je suchý topný prvek. V tomto případě jsou do vodního sloupce vloženy speciální nádrže, do kterých je vložen ohřívač. Transmituje teplotu nejen přímo, ale prostřednictvím "mediátoru". Toto řešení je z hlediska vhodnosti pro opravu rozumnější, protože nemusíte odstraňovat nádržku, vyprázdnit ji a odstranit spodní kryt. Bude to stačit jen pro získání přístupu k ohřívačům.

Příprava na montážní práce

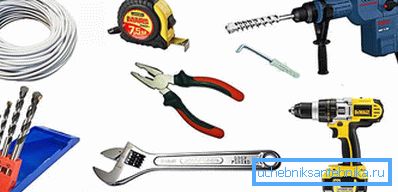

Než začnete pracovat, budete muset připravit nástroj:

• perforátor;
• požadovaný průměr vrtáku
• hmoždinky a háky;
• kabel vhodný pro průřez;
• ruleta;
• vrtačka;
• 2 nastavitelné klávesy;
• úroveň budovy.

Potřebné armatury budou záviset na konkrétních typech trubek, které budou popsány později. Rozhodněte o místě instalace. Je lepší, pokud bude dodávat elektřinu, a je také dobré, pokud je distribuce vody blízká, takže na cestě ze zdroje do směšovače bude menší ztráta. Pokud je vnější nádrž vyrobena z obyčejné oceli, nesmí mít místnost vysokou vlhkost, protože To vede k korozi. Je žádoucí udržovat uvnitř konstantní pozitivní teplotu. V opačném případě bude nutné zajistit, aby systém zajišťoval ochranu proti zamrznutí, který automaticky zapne topný článek s přihlédnutím k okolním podmínkám. Také je nutné analyzovat stav stěn, jak je popsáno výše, a zakoupit další pásy.

Tip! Elektrický okruh pro připojení kotle musí nutně obsahovat bezpečnostní zařízení. Chytne nejmenší proudový proud a zastaví tok včas, což zabrání uživateli v porážce.

Obecné okamžiky

Bez ohledu na potrubí, které potřebujete udělat postranní lištu, existuje několik základních bodů, které musíte dodržovat v každé situaci.

• Před zahájením jakéhokoli úkonu je tok zablokován, aby nedošlo k zaplavení. Obvykle je ventil umístěn před vodoměrem.

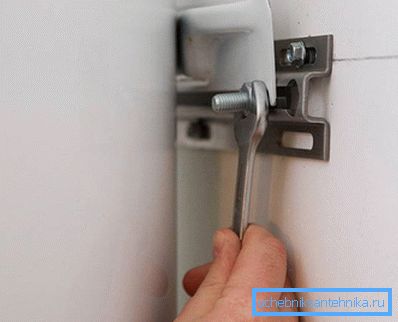

• Pokud je ohřívač namontován na stěnu, jsou pomocí děrovače vyvrtány dva otvory. Pro výpočet správné vzdálenosti mezi středy musíte nejdříve měřit na desce přivařené k kotli. Následně jsou štítky přeneseny na stěnu a vyrovnány v jedné rovině pomocí úrovně budovy. Hmoždinky jsou zasunuty do otvorů a háčky jsou zkroucené nebo jsou okamžitě zasunuty kotevní šrouby s hákem. Nádrž je zavěšena, musí být vzata v úvahu, takže vzdálenost k stěně není příliš velká, protože pak bude zatížení upevňovacích prvků vyšší. Mělo by být rovnoměrné ve vertikální rovině. Toho lze dosáhnout použitím nastavitelného stojanu, který je obvykle v provedení nebo obložení.
• Nejprve je na potrubí kotle namontováno odpojitelné připojení amerického typu. To je důležité, protože při servisu zařízení bude mnohem jednodušší jej odpojení od systému.
• Dále nainstalujte kulové kohouty. Nemůžete si koupit jednotlivé položky, protože Existují blokovací mechanismy s Američanem.
• Na přívodu studené vody je instalován zpětný ventil, který zabrání odtoku, když tekutina zmizí v obecném systému, a otryskávací ventil zajistí vypouštění nadměrného množství během ohřevu a roztažení.
• K dispozici je další možnost připojení. Na potrubí je dodávána studená voda. Kohout pro vypouštění vody je připojen k jedné z větví. K druhému - tryskací ventil a další ventil, který překryje celkový průtok.
• Připojte hadici k vypouštění přebytečné vody.
• Všechna závitová spojení jsou utěsněna vlečkou nebo teflonovou páskou.

Tip! Pokud je známo, že v systému jsou tlakové rázy, které jsou více než to, co může kotel odolat, pak kromě zpětného ventilu budete muset nainstalovat také ochrannou převodovku. Jeho úkolem bude normalizace tlaku na přijatelné hodnoty.

Připojení na kovové trubky

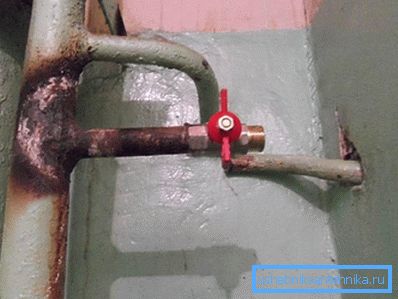

V bytě starého domu se obvykle používá elektroinstalace z kovových trubek. Připojení k nim je v jistém smyslu problematické, ale není obtížné. Pokud se nemůžete připojit k zásuvce, pak bude potřebovat hlavní sedlo. Jedná se o kovovou svorku s gumovými těsněními, která zajistí spojení s napájecím a výfukovým systémem. Je třeba jej vybrat pro konkrétní potrubí a závitové připojení by mělo být zapnuto? ".

• Určeno nejlepší místo pro realizaci vazeb.
• Čistí barvu na šířku vázání.
• Horní část sedla je aplikována na trubku a otvor je označen.
• Poté musíte vyvrtat otvor na označeném štítku.
• Stejné kroky se provádějí u potrubí, kterým se horká voda vypouští.
• Na připraveném místě nasazených zdravotních sester. Důležité je pečlivě instalovat gumové těsnění, aby nedošlo k netěsnosti v budoucnu. Spodní část je nahrazena a bezpečně upevněna šrouby.
• Konečným krokem je připojení přípojky a kotle se sestavenou sadou doplňkových zařízení. K tomu je lepší použít flexibilní hadici z nerezové oceli.

Tip! Další možností by nebylo použití vazby, ale pomocí odpaliště. Za tímto účelem se pomocí brusky odřízne malá část trubky. Závit je z obou stran vyříznut pomocí měřiče, je namontován T-kus a spojení je provedeno s ohebnou hadicí.

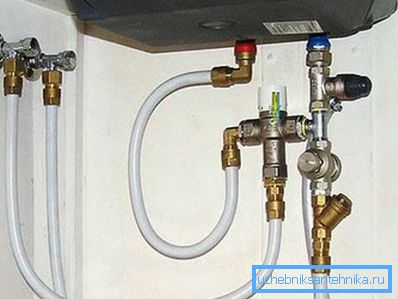

Připojení k kovové plastové trubce

K provedení těchto prací budete potřebovat dvě odpaliště pro kov-plastové potrubí. Máte-li v úmyslu je připojit k ohřívači pomocí flexibilní hadice, je třeba je převzít s přechodem do závitu? ", Pokud je napájení naplánováno pomocí stejné trubky, mělo by to být výstup 16 mm. Kromě toho budete muset koupit přechod od kovového plastového potrubí na závitovém připojení.

• Vyberte místo pro implementaci vazeb.
• Označuje se podle rozměru trouby mínus část trubky, která vstupuje do spojů.
• Pomocí speciálních nůžek stříháme malou plochu.
• Odšroubujte matice z odpalovacího otvoru a společně s pojistnými kroužky se vkládají na dvě trysky. To je důležité udělat nyní, protože to bude nemožné.
• Trubky na obou stranách jsou rozjasněny speciálním zařízením. Můžete také použít běžný šroubovák.
• Vložené tričko. Potrubí klesá na doraz. Dvě kroužky jsou posunuty, pak je vše sevřeno maticí pomocí klíče.
• Pokud byl odpal se závitovým připojením, pak je spojení provedeno pomocí ohebných hadic, jako v první verzi.
• Pokud je napájení plánováno pomocí potrubí, pak se odříznou dva segmenty, jejichž velikost se bude rovnat vzdálenosti od odpaliště k adaptéru.
• Adaptéry jsou namontovány na kulové kohouty.
• Části potrubí jsou namontovány v odpališti a adaptérech.

Tip! Fitinky se také používají pro potrubí kov-plast, které musí být pod tlakem. V tomto případě bude pořadí akcí stejné, ale navíc budete potřebovat nástroj pro krimpování.

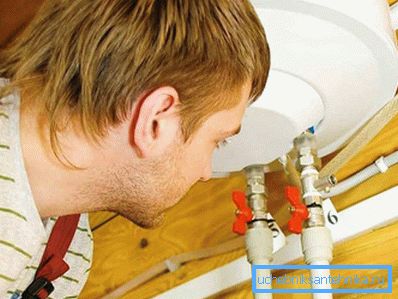

Připojení na polypropylenové trubky

Kromě toho budete potřebovat páječku pro plastové trubky, speciální nůžky, dva odpaliče, dva adaptéry pro závitové připojení (MRN nebo MRV), vše závisí na závitu, se kterou jsou instalovány kohouty a pojistné ventily, a také na rohách - jejich počet bude záviset na složitosti konfigurace instalatérství.

• Vyberte místo, které chcete připojit.
• Potrubí je rozříznuto na šířku odpaliska mínus 2 cm. Přibližně 1 cm bude zapuštěno do odpaliště na každé straně.
• Pomocí páječky se potrubí a armatura ohřívají a poté se propojují. Po artikulaci nelze je zkroucit, protože to bude mít za následek špatnou těsnost.
• Dále se pomocí trubkových profilů a rohů položí vložka na potrubí kotle.
• Nakonec pájená spojka s kovovým závitem.
• Všechno je bezpečně propojeno a utaženo.

Tip! Je dobré, když je před kotlem několik lahví s jemnými filtry, stejně jako solný filtr - změkčuje vodu a snižuje množství usazenin, které se mohou hromadit na stěnách a topném tělese.

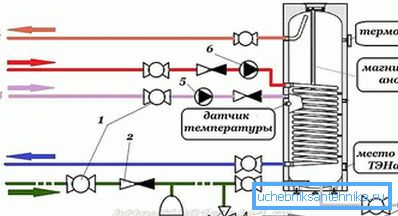

Nepřímé ohřívač vody

Systém dodávky potrubí bude stejný jako u elektrické verze. Ale existují určité nuance, jak správně uspořádat obrys topného systému.

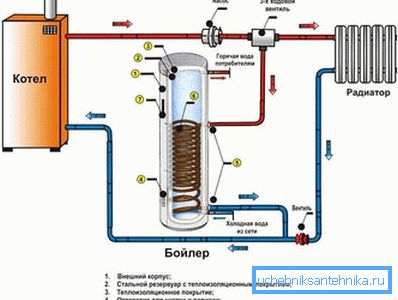

První schéma zahrnuje spojení s přítomností blokovacího mechanismu na 3 otáčky. Spodní čára spočívá v tom, že teplota na termostatu je nižší než na termostatu kotle. Voda z ohřívače jde do topného systému. Jakmile voda v kotli ohřeje na předem stanovenou teplotu, ventil odpojí průtok na topení a uvolní vodu do nádrže. Prioritou je tedy jednotka TUV.

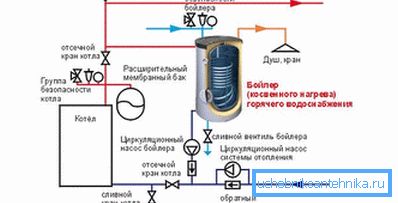

Druhý zahrnuje přítomnost dvou čerpadel nucené cirkulace. Jeden, jako obvykle, je na vratném potrubí topného systému, druhý je také na vratném potrubí, ale ten, který pochází z kotlové cívky. Jejich práce je řízena termostatem. Jakmile klesne teplota, spustí se ukládací čerpadlo a cirkulace kolem celého topného okruhu se vypne a naopak.

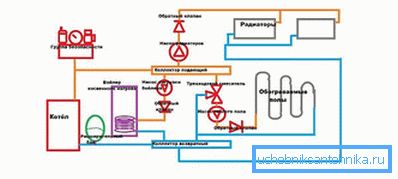

Třetí metoda bude užitečná, pokud dům použije systém radiálního topení. Má kolektor, ze kterého teplá voda z kotle může proudit jak do horké podlahy, tak do radiátorů. V takovém systému bude nutné instalovat hydraulické šipky. Tím se kompenzuje rozdíl v tlaku, který bude existovat kvůli fungování několika čerpadel pro jednotlivé obvody.
