Ohýbač trubek samotného profilového potrubí

Při stavbě skleníku, při práci na zahradním pozemku nebo při položení potrubí je nutné ohýbat trubku nebo kovový pás v určitém úhlu. Pro tyto účely existuje speciální nástroj - ohýbač trubek. Můžete si je koupit v obchodě nebo si vyrobit trubkový ohýbač pro profilovou trubku s vlastními rukama. Takové zařízení je schopné ohýbat výrobky z hliníku, mědi a oceli.

Druhy

Modely zařízení se liší v principu fungování:

1. Nejmenší výkon je ruční nářadí, které může ohýbat trubku s minimálním průměrem.
2. Větší produkty vyžadují hydraulické síly pohonu. Tento model používá odborníci a umožňuje vám v krátké době vykonat značné množství práce.

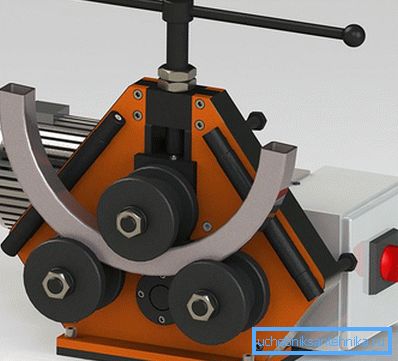

3. Ohýbačka trubek s elektrickým pohonem se vyrábí v pevném a mobilním provedení. Díky tomu můžete ohýbat trubky různých průměrů a ruční model je konfigurován pouze pro jednu velikost. Použití elektromechanického nástroje zaručuje přesný úhel ohybu a nezpůsobuje deformaci profilu potrubí.

Metody dopadu

• Navíjení - trubka je připevněna k ohybovému válci, který ji na sebe navije, vytváří daný úhel.
• Arbalest metoda - trubka spočívá na dvou stacionárních válečcích a třetí tlačí uprostřed.
• Válcování - konstrukce má tři pohyblivé válečky umístěné v jedné rovině. Centrální válec rolí a tiskne výrobek.
• Běží - potrubí je upnuto na šablonu a pohyblivý válec jej rotuje kolem obrysu.

Trubky nelze ohýbat na žádný úhel, existují speciální adresáře, ve kterých jsou přípustné hodnoty označeny pro výrobky s různými průřezy a tloušťkami stěny.

Výroba nástrojů

Takže, jak vytvořit nástroj pro ohýbání trubek? Nejjednodušší verze ručního ohýbače trubek je vyrobena ze dřeva. Šablona je vyříznutá, která odpovídá tvaru výrobku ohybu. Jeho tloušťka je o něco větší než velikost trubky. Poskytnutí spolehlivé fixace umožní vykrojení na zadní straně zkoseného profilu. Vzor je vyroben ze dvou lepených desek. Obrobek je pevně uchycen na okraji stolu nebo pracovního stolu. Nedaleko je šroubovaná dřevěná deska, která slouží jako ohnisko pro trubku.

Proces ohýbání hliníkových nebo tenkostěnných ocelových profilových trubek je následující - konec produktu je vložen do mezery mezi šablony a dorazem, který je na opačné straně a jemně ohýbá. Trubka leží na konci dřevěné šablony. Chcete-li vynaložit menší úsilí, můžete do výrobku vložit kovovou tyč nebo položit větší potrubí nahoře. S ním můžete provádět oblouk skleníku. Pro uložení dlouhé trubky je šablona instalována v otevřeném prostoru, například na stěně nebo plotu.

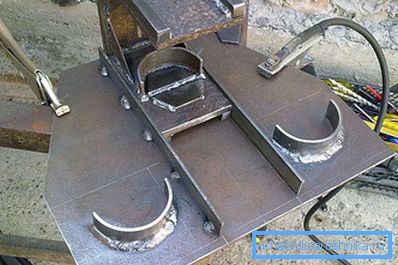

Stejným principem je design vyroben z kovových háků. Na základě toho je nakreslen potřebný poloměr a podrobnosti jsou zabaleny podél čáry. Jejich poloha může být měněna pro různé průměry ohýbání trubek.

Ruční ohýbačka

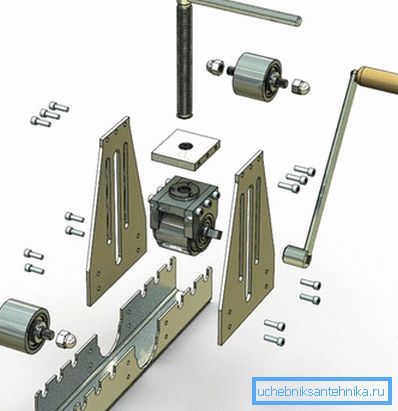

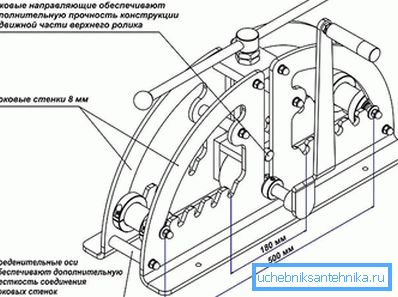

Chcete-li vytvořit ruční ohýbačku trubek, musíte mít (nebo nakreslit nejvíce) výkresy a vytvořit potřebné součásti pro ně. Konstrukce trubkového ohýbače umožňuje postupné ohýbání trubky v úsporném režimu. Toto zařízení používají odborníci, aby nedošlo k deformaci produktu.

Rám pro stroj může být vyroben z kovu nebo dřeva. Je snadnější pracovat s dřevěnými díly, ale rychle se opotřebovávají a mají nižší produktivitu. Samohotovené modely, ve kterých se potahování trubek provádí otočením středního tlakového válce, ale je snadnější provádět stroj se rolováním jednoho z opěrných válečků. Je-li na takovém provedení instalována řetězová jednotka, účinnost se zvýší. Pro výrobu jednoduchého návrhu bude vyžadovat:

1. Silná kovová základna, která je upevněna na rovném povrchu.
2. 4 obdélníkové desky, ve kterých jsou vyvrtány otvory pro upevnění hřídelů.
3. Šroubové upevňovací desky jsou připojeny k základně.
4. Válečky s vhodným průměrem se vkládají do hotových drážků. Hřídele jsou upevněny šrouby a maticemi.
5. Konstrukce pro instalaci upínacího hřídele, která deformuje trubku, je vyrobena ze čtyř tvarovaných trubek a desky svařované shora.
6. V desce je vytvořen otvor pro instalaci šroubu, kterým se stlačuje a zvedne centrální hřídel.
7. K upevnění hlavního hřídele budete potřebovat součástku ve tvaru U umístěnou mezi regály. Ve svých bočních částech jsou otvory pro upevnění hřídele a na horní desku je připevněn šroub.
8. K jedné z dolních hřídelí je připevněna rukojeť pro válcování trubek.

Existuje mnoho možností pro výrobu ohýbačů trubek, které se vyznačují složitostí provedení. Video pomůže vypořádat se s nuancemi při provádění složité práce. Pokud nemáte svařovací stroj a dovednosti pracovat se složitými nástroji, můžete vytvořit jednoduchý ohýbač šablon.

Video

Podívejte se na výběr videí, která ukazují, jak udělat nejjednodušší ohýbačky:

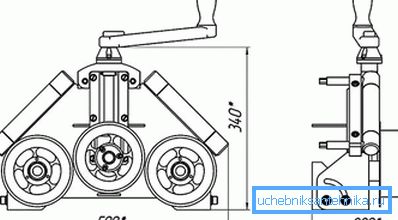

Schémata a výkresy
