Montáž kovových trubek

Pokládací inženýrské systémy v domě často provádějí vlastní majitelé. Pro instalaci je vybrán materiál, který je snadno spojen se společným potrubím. Kovové trubky - běžná možnost pro vytvoření vodovodního systému v soukromém domě nebo bytě. Díky konstrukčním prvkům jsou flexibilní a odolné a zároveň zachovávají daný tvar. V tomto článku vám vysvětlíme, jak instalovat kovové plastové trubky s vlastními rukama.

Vlastnosti a vlastnosti

Trubky z kovoplastu se vyznačují úspěšnou kombinací dvou materiálů v jednom provedení, jejich vnější vrstva je vyrobena z odolného ochranného polyethylenu, vnitřní část je potravinářský polyetylén, který zajišťuje bezpečnost pitné vody, a mezi lepícími těsněními je udržována hliníková vrstva. Kovová součást je nutná k vyrovnání roztažnosti plastu během ohřevu a k zajištění pevnosti potrubí. Návrh určil vlastnosti a rozsah použití výrobků. Instalace kovových trubek - nejoblíbenější verze jejich použití, navíc materiál je vhodný pro vytápění a podlahové vytápění, je instalován v kuchyni a v koupelně. Mezi výhody produktu:

1. Vysoká odolnost proti korozi a chemickému napadení.
2. Jednoduchost instalace a možnost opravy při připojení se závitovým kováním.
3. V potrubí nejsou žádné nánosy.
4. Schopnost udržovat daný tvar.
5. Dostupné náklady.
6. Dlouhá životnost.

Průměr výrobků je 16-53 mm, ale nejžádanější potrubí je O 16 a 20 mm a samotné armatury potřebují velikost, aby byly levnější než jiné velikosti. Trubky jsou k dispozici ve svitcích značně dlouhých, takže můžete řezat libovolnou délku. Pracovní teplota potrubí se pohybuje od 0 do + 95 ° C. Při označování výrobků je indikován výrobce, jmenovitý tlak a teplota, průměr a typ materiálu. Tyto informace stačí vybrat, jestli to není na potrubí, to znamená, že byste neměli koupit takový výrobek.

Vytvoření schématu zapojení potrubí umožňuje vypočítat jejich počet a počet kování. Určuje místo uchycení potrubí ke stěnám nebo odříznutí vrat pro skryté vedení potrubí. Potrubí můžete označit přímo na stěnách - což usnadní práci.

Metody připojení

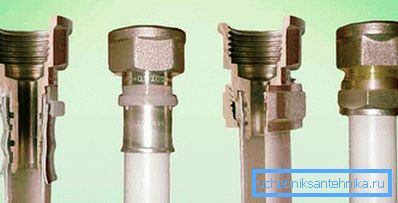

Instalace je možná dvěma způsoby:

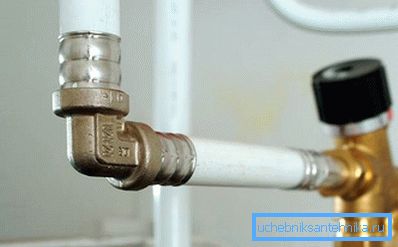

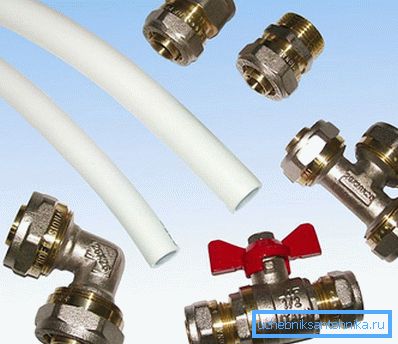

• závitová kompresní armatura;
• lisování (trvalé připojení).

Spojení se závitovým kováním nevyžaduje žádné speciální nástroje, lze je demontovat a znovu použít. Mezi nevýhody patří vysoká cena kompresních součástí a potřeba kontroly a utažení spojení. Takový systém nemůže být zdi v stěně a části těla vystaveny korozi a opotřebení.

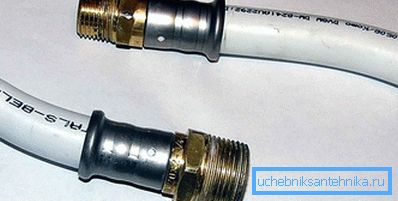

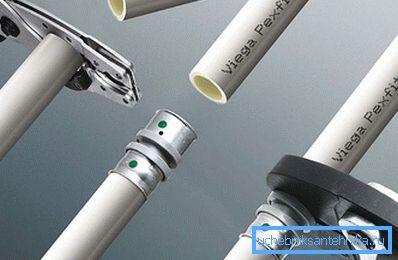

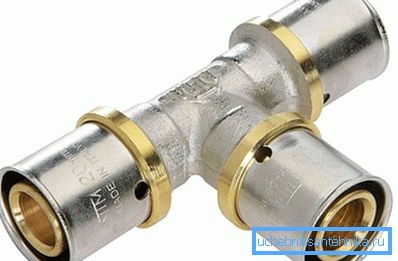

Lisovací armatura spojuje trubky spolehlivě a trvanlivě, nejčastěji se používá k instalaci skrytých vodičů podlahového vytápění. Sloučenina nemá žádné vady, ale vyžaduje speciální tisk a některé zkušenosti s tímto zařízením.

Spojovací lis není sklopný.

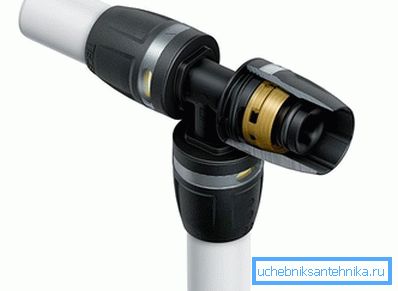

Kromě zvažovaných metod existuje i alternativní spojení - push-fitting. Jedná se o samosvorné připojení, které nevyžaduje použití zařízení. V případě moderní montáže je instalována spojka a pružinový kroužek, stejně jako těsnicí kroužky, které zabraňují úniku. Při montáži je nutné trubku zasunout do zasunovacího pouzdra. Pro ovládání fixace okraje potrubí je v montážní spojce viditelné okno. Tělo výrobku je odolné proti nárazu, je vyrobeno z odolného polymeru.

Sloučenina se používá pro studenou a horkou vodu a slouží 50 let. Materiál je šetrný k životnímu prostředí a je bezpečný pro pitnou vodu.

Nástroje pro práci

• Lisovací kleště pro jednodílné připojení.
• Ostré nůžky pro řezání kovových trubek.
• Kalibrátor
• Klíče.
• Broušení papíru a souboru.
• Páska a tužka.
• Pružina pro ohýbání trubek.

Montážní technika

Montáž plastových trubek se provádí následovně:

1. Potřebná délka potrubí se měří s přihlédnutím k výskytu v armatuře a řezu podél zamýšlené linky. Proces řezání je obtížný z důvodu měkkosti trubky a její tendence k deformaci. Je-li okraj nastaven, je zarovnán s kalibrátorem. Ostré hrany potrubí a otřepy jsou vyčištěny kulatým pilníkem. Pokud tomu tak není, poškodí pryžové těsnění armatury a těsnost spoje bude přerušena. Řezání trubky se provádí speciálními nožnicemi, při použití jiných nástrojů je řez nerovný a může se poškodit ochranná vrstva potrubí. Na takovém místě může dojít k úniku vody.
2. O-kroužky jsou umístěny na montážním kování a uvnitř gumového těsnění - před připojením se ujistěte, že jsou vhodné. Po prohlídce se na okraj potrubí umístí kompresní matice a prstenec, který je rovný nebo zkosený. Poslední možnost je na tenkou stranu na matici.

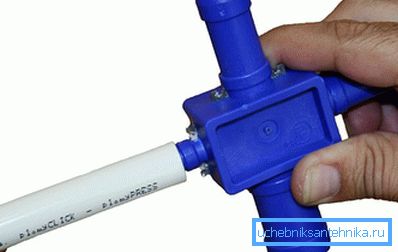

3. Kalibrátor se vloží do okraje potrubí a otáčí se v různých směrech. To je nezbytné pro zvýšení vnitřního průměru, tento proces se nazývá roztažení. Pro těsné připojení velikost trysky přesahuje průřez potrubí.

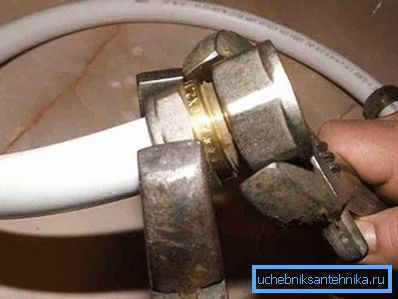

4. Po namočení armatury je potrubí vytáhnuto, matice s těsnícím kroužkem je zasunuta a utažena klíčem. Je výhodné použít dva nástroje - jeden držet armaturu a druhý utáhnout matici. Utahuje se až do vzhledu charakteristické trhliny, pokud se budete i nadále otáčet, kov bude praskat.

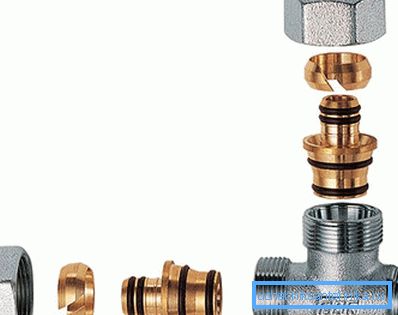

5. Pro přechod od kovové plastové trubky k kovu je použito kleštinové kování. Umožňuje také připojení trubek různých průměrů. Montáž kanalizačních potrubí se provádí pomocí kompresních armatur.

Jak správně ohýbat trubku

Na rozdíl od plastových trubek může být kovoplastová komunikace ohnutá v pravém úhlu, což šetří množství drahých tvarovek a absence kloubů eliminuje úniky. Ohýbání trubky několika způsoby:

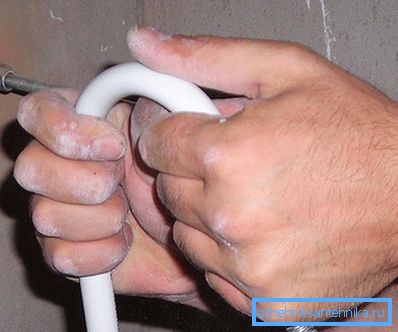

• Ručně bez použití nástrojů je tato metoda vhodná pro ohýbání v malém úhlu až do 20 °.
• Po zahřátí ohybu sušičkou budovy se ohyb provádí jednoduchým pohybem. Tato metoda vyžaduje péči, plast nemůžete přehřát.
• S pomocí speciální pružiny, která je vložena do potrubí, umožňuje snadno a přesně ohýbat výrobek. Pro každý úsek je vybrána vhodná pružina.
• Speciální ohýbačka trubek pomůže tomuto nástroji, kteří nemají žádné zkušenosti. Algoritmus použití je jednoduchý - nastaví se požadovaný úhel a do zařízení se vloží kovové plastové potrubí, při míchání rukojetí se provede ohýbání.

Ohýbání trubky O16 mm (vyráběné ručně) musí být takové, aby výsledná vzdálenost mezi trubkami nebyla menší než 80 mm.

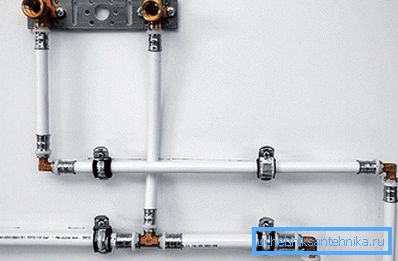

Upevnění potrubí na stěnu

Pro upevnění trubek z kovového plastu použijte speciální spony, ve kterých je výrobek jednoduše zasunut. Jsou vyrobeny pro různé části trubek. Před provedením instalace se provádí značení klipů, pak bude potrubí ležet ploché. Upevnění na stěnu se provádí pomocí šroubů nebo hmoždinek, její rozteč je 1 metr, čímž se zabrání průhybu potrubí. Na místě, kde se potrubí otáčí, je upevněno na obou stranách.

Po zvážení všech způsobů instalace si můžete vybrat nejvhodnější a přijatelnější.
