Jak řezat nit na trubce

Při provádění různých oprav týkajících se obnovy vodovodních prvků, výměny instalatérských zařízení, topných registrů a dalších věcí je nutné použít části ocelových potrubí se závitem. V tomto článku vám vysvětlíme, jak řezat závity na trubce sami. Pokud znáte vlastnosti řezání a skladování vhodného nástroje, provedete tento úkol kvalitativně a poměrně rychle.

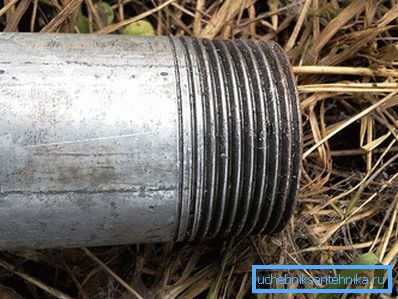

Funkce řezání trubek

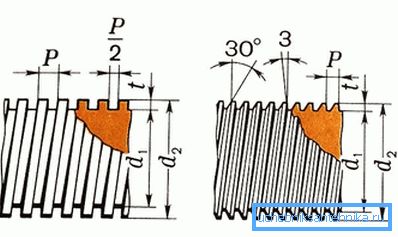

Dlouho se používá pro řezání závitů na trubkových prvcích, které nejsou metrické, ale tzv. Palcový závit, který se liší od obvyklého jiného úhlu závitového profilu (55^? proti 60^? v metrické hodnotě). Navíc, palcový závit má menší hodnotu rozteče, což je vysvětleno malou tloušťkou stěny trubky.

Malý rozteč znamená, že závity závitu budou delší na stejné délce závitu. Proto se zvyšuje spolehlivost připojení.

Vlákno je vpravo a vlevo. Při pohledu na pravý závit se při pohledu od konce výrobku pohybují doprava a následně vlevo, doleva. Mnohem častěji se používá pravotočivá nit.

Určení, které vlákno na jedné ze závitových úseků je velmi jednoduché: pokud se při šroubování dotýkácího prvku otáčí ve směru hodinových ručiček, znamená to, že vlákno je správné.

Na vodovodním potrubí není důležitý směr závitů, protože výrobky po připojení se neotáčejí, ale zůstávají nepohyblivé. Kromě trubkových závitů v přípojkách se používají také upevňovací závity, jejichž rozteč je větší. Provádí se na hardwaru a dírách pro ně.

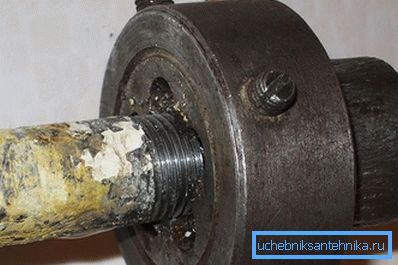

Metody navlékání na trubky

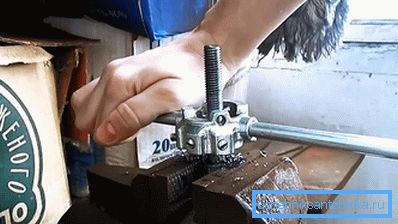

Niť na vodovodních potrubích lze řezat vlastním rukama pomocí dvou nástrojů - matrice (nazývaných také Lerka) a závitového šroubu. Jaký je rozdíl mezi nimi?

Tvarovka je ruční nástroj pro řezání závitů, jehož vnější strana je uložena pod tělem ve formě dvou protilehlých drážok. A vnitřní strana je deska se závitovým otvorem a žlábky pro odstraňování třísek, které reprodukují průměr a rozteč potřebného závitu. Na konci závitového profilu jsou tzv. Spojovací plochy. Provádějí dvojí funkci: poskytují snadnost při centrování úseků dvou trubek, než je spojují a zlepšují výtěžnost čipů vytvořených během závitování. Na koncové ploše razníku je použito označení průměru závitu. Pro řezání je hmoždinka vložena do ovladače skříně, která je dodávána s odnímatelnými rukojetí pro otáčení lisovacích nástrojů a upevněna šrouby.

Jak správně řezat nit? Je lepší, když je řez trubky bezpečně a rovnoměrně zajištěn v kovovém svěráku. Nejmenší zkreslení povede k tomu, že nit bude řezán ve svahu. To vede k oslabení stěny potrubí a zkosení celé připojené části vodovodního nebo potrubí.

Pro zajištění spolehlivého směru by měla být malá revize štítku. Za tímto účelem je na jeden z konců lisovací formy přivařeno vodicí pouzdro, které by mělo vstupovat do potrubí s malou mezerou (ne více než 0,2-0,4 mm), kde se závit řeže. Délka vodicí objímky musí být nejméně dva průměry řezaného závitu.

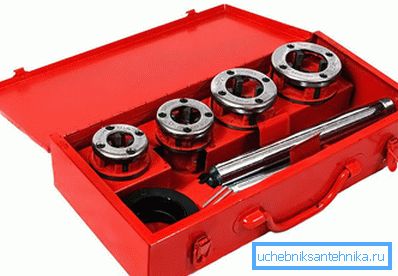

Klupp - profesionální nástroj pro řezání závitů (pro prodej je obvykle sada několika objetí různých průměrů). Hlavní rozdíl šroubové matrice spočívá v tom, že jeho razidla jsou kluzná a skládají se ze čtyř polovin, a proto mohou být upraveny pro řezání nití různých průměrů, avšak v jediném kroku. Při namontování lisovacího nástroje do potrubí se lisovadla přivedou na povrch a zajistí se v požadované poloze. Nastavení relativní polohy dělených nástrojů lisovací formy se provádí přesunem jejího podložky.

Závitovka má již ve své konstrukci vodicí prvek, takže při použití nebude natahován závit.

Praktičtější typ hřibů je považován za rohatku, u konstrukce kterého je vytvořen mechanismus rohatky. Závitování se provádí ne otáčecími, nýbrž kyvadlovými pohyby držadel se současným podáváním matrice. Klupp je nenahraditelný, chcete-li řezat závitu na trubce, aniž byste ji odstranili z potrubí.

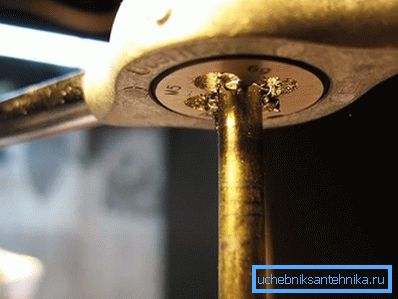

Technologie řezání

Sekvence závitů na trubce se skládá z následujících kroků:

1. Vyčistí požadovaný úsek potrubí od hrdze, šmouhy nátěrů a další nepravidelnosti vnějšího průměru potrubí.
2. Optimální mazání požadované části potrubí pomocí strojního oleje nebo sulfofresolu, takže zatížení rukojeti při řezání bude mnohem menší. Totéž může být provedeno u matric.
3. Pevně ​​zajistěte trubku ve svěráku. V tomto případě nesmí být konec trubky vyčnívající pro řezání větší než 5-8 jeho průměru, jinak není zaručena přesnost řezání. Závlačky s vodícím pouzdrem nebo šroubovou zátkou nevyžadují takové omezení.
4. Trubka je připravena pro řezání, pro kterou je pomocí souboru vytvořen vstupní kužel s výškou alespoň poloviny výšky raznice. V této oblasti je vytvořena běžící část nitě, pokud je kritická, pak ji lze odstranit pilou.
5. Vložte trysku nebo zápustku a po důkladném otáčení knoflíku získáte potřebnou závitovou část. Mělo by být zapamatováno, že délka řezaného závitu by měla být ještě několik otáček. Pro věrnost můžete několikrát řídit desku přes sekci.

Pokud tedy budete postupovat podle pokynů a doporučení uvedených v článku, můžete rychle a přesně řezat závity na trubce. Máte nějaké dotazy k tomuto tématu? Pak se položte otázky napsáním komentáře k článku.
