Jak ohýbat profilovou trubku

Vývoj výrobních technologií umožnil vznik mnoha snadno použitelných materiálů, které usnadňují realizaci mnoha typů prací. Profilové trubky jsou dobrým příkladem takového materiálu. Mohou být použity k vytvoření různých rámových struktur. Trubky jsou k dispozici a jsou pohodlné v práci. Někdy je však potřeba jejich ohýbání a mohou se vyskytnout určité problémy. V tomto ohledu zvažujeme, jak ohýbat profilovou trubku.

Nejprve je třeba dát nějaký obecný popis problému a načrtnout přibližný vektor hledání jeho řešení. Hlavní potíže při ohýbání trubek ve tvaru kovu spočívají ve skutečnosti, že při provádění úkolů pravidelnými metodami dochází k drcení okraje a potrubí ztrácí své pevnostní vlastnosti. Nicméně cesta není ani jedna.

Ohýbače trubek

Jako příklad nejběžnějšího způsobu ohýbání profilového potrubí je použití speciálních zařízení nazývaných ohýbačky trubek. Tato zařízení mohou mít jinou strukturu a mohou být uvedena do pohybu fyzickým úsilím osoby nebo mohou být elektrická. Princip fungování je podobný. Trubka je zasunuta dovnitř přístroje a je ohnutá pod vlivem prvků.

Existuje například model, jehož princip činnosti je založen na rotaci několika válců. Dvě z nich jsou fixovány vodorovně a třetí se pohybuje svisle. Potrubí je umístěno na vodorovných válečcích a stlačeno proti třetině od horní části. Potom se válce otáčejí (rukojetí nebo elektromotorem) a trubka, která prochází celou délkou mezi nimi, získává mírný ohyb. Dále je horní válec stlačen a postup se opakuje. Potrubí je tedy ohnuto na požadovaný poloměr. Musím říci, že tato metoda je nejjednodušší a nejbezpečnější a ohýbačka trubek může být vyrobena ručně.

Lidové metody

Dále byste měli zvážit několik způsobů ohýbání profilových trubek lidovými metodami.

Bulharština

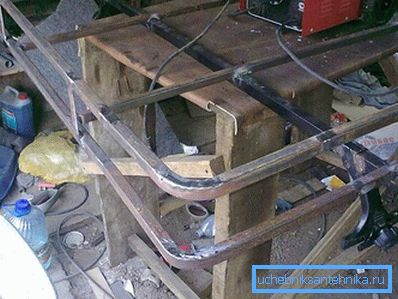

První z nich může být považována za variantu s použitím úhlové brusky a v hovorovém "mlýnu" s nainstalovaným řezným kotoučem pro kov. Podstata metody spočívá v tom, že po celé délce potrubí se provádí řada řezů, přibližně třetina tloušťky potrubní části. Dále s použitím jakéhokoli stacionárního objektu jako důrazu se trubka ohne na požadovaný průměr. Mezery vytvořené na vnější straně ohybu jsou svařeny elektrickým svařováním a švy jsou vyčištěny. Metoda je namáhavější než metoda popsaná výše a těžko se může použít při výrobě dekorativních dílů, ale je reálné ohýbat trubku tímto způsobem a v případě potřeby ji použít.

Jaro

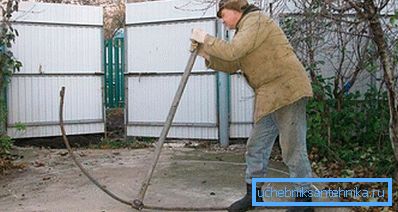

Dalším oblíbeným způsobem ohýbání trubek bez trubkového ohýbače je použití pružiny. Může být vyroben z ocelového drátu pomocí profilové trubky, jejíž vnější průřez je poněkud menší než vnitřní průřez ohýbaného trubice. Drát je ohnutý do pružiny a zasunutý do potrubí. Poté se potrubí zahřeje pomocí ventilátoru před získáním charakteristické stupnice a je ohnuto přes doraz, například starý disk kola na vozidle. V případě potřeby lze topení provádět několikrát. Vnitřní pružina vytvoří určitý odpor a okraje nebudou. Aby mohla být pružina vytažena, může být část stejného drátu připevněna k jednomu z jejích okrajů. Není žádoucí vzít lano, protože pod vlivem tepla může vyhořit a pružinu nelze vytáhnout. Situace není kritická, ale pokud budete potřebovat ohýbat víc než jedno potrubí, pak budete sotva chtít udělat druhou pružinu. Metoda také vyžaduje úsilí, ale je platná a může být použita.

Zahřátí

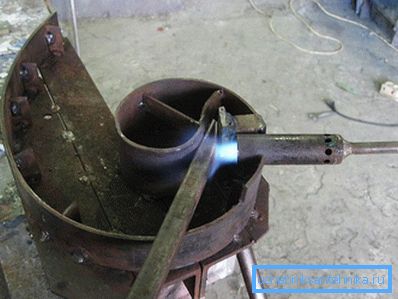

Potrubí lze také ohýbat na předem připravenou formu. Pro usnadnění ohýbání ohříváním trubky řezákem nebo hořákem.

Led

Další možností pro ohýbání profilové trubky doma je použití ledu. Metoda spočívá v tom, že jeden konec potrubí je ucpaný zátkou vyrobenou například z dřeva, po níž je voda nalita uvnitř. Druhý konec potrubí je podobně uzavřen a potrubí je po nějakou dobu ponecháno v chladu. Jako referenční bod můžete nechat kontejner s vodou vedle něj. Voda během zmrazování má tendenci expandovat, a proto vnitřní tlak na stěnách umožní vyhnout se vráskám okraje. Metoda, upřímně řečeno, je velmi exotická a může být sotva použita v případě, kdy potřebujete krásný a rovný ohyb, ale pokud neexistuje žádná jiná možnost, pak to udělá.

Každá z těchto úkolů má své výhody a nevýhody, ale funguje a může být použita.

Video

Toto video ukazuje, jak ohýbat profilové trubky o 90 stupňů ve speciálně navrženém stroji:

Tento ohýbač trubek lze snadno vyrobit vlastním rukama:
