Instalace měřičů odpadních vod

Poskytování bytových domů s inženýrskou komunikací je důležitým aspektem zvýšení pohodlí bydlení. Bydlení v individuálním domě se vyznačuje vysokou spotřebou vody pro ekonomické potřeby bez následného využití: zalévání zahrady, zahrady, spotřeby vody lidmi a zvířaty atd. Aby nebylo možné platit za služby v oblasti odpadních vod za spotřebovanou vodu, je třeba instalovat měřiče odpadních vod. Měřič ukáže, že ve skutečnosti do kanalizace pronikne mnohem méně vody než do domu.

Průtokoměr je technologicky vyspělé zařízení s elektronickými součástmi, které zajišťují přesnost a spolehlivost měření. Konstrukce základny přístrojů a přístrojových sestav umožňuje práci v chemicky agresivním prostředí bez ztráty spolehlivosti a přesnosti měření.

Jak fungují?

Kanálové měřiče jsou rozděleny do následujících typů, v závislosti na principu fungování, který je základem jejich práce:

• ultrazvuk;
• elektromagnetické;
• pákové kyvadlo.

Podle metody měření jsou zařízení pro měření odpadních vod rozdělena do dvou typů:

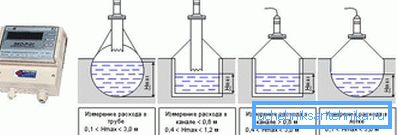

• Účtování úrovně průtoku v potrubí. Množství odpadní vody se určuje v závislosti na velikosti kanálu.
• Účtování průtoku společně s průtokem výtoku v potrubí. Množství odpadní vody se určuje podle principu "plošné rychlosti".

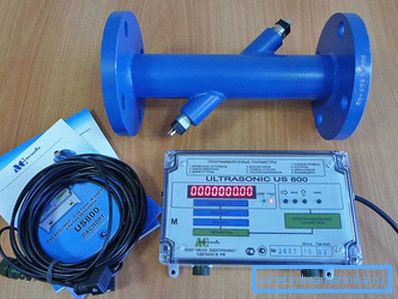

Ultrazvukové čítače

Vysoce přesná zařízení určená k měření množství kapalných odpadních vod. Měření se provádí pomocí snímačů pomocí metody čtvercových otáček, které lze snadno instalovat do kolektoru. Používá se v otevřených kanálech, samonasávacích systémech, netlakových potrubích, v průmyslové oblasti pro komerční účetnictví. Při montáži zařízení s hydrostatickými čidly je kromě sledování objemů vypouštění sledováno plnění kanalizační sítě.

Instalace se provádí v potrubí nebo kanálech bez provedení dodatečných stavebních prací.

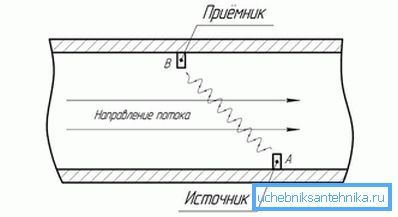

Operace ultrazvukových senzorů je založena na měření rozdílu v době průchodu ultrazvukových kmitů ve směru toku tekutiny a proti ní. Na měřícím úseku jsou namontovány snímače (piezoelektrické snímače), které iniciují buzení těchto impulzů.

Ultrazvukový senzor je instalován pod úhlem vůči průtokovému úseku. Rychlost může být měřena jedním nebo dvěma paprsky ultrazvukových vibrací. Senzory pracují střídavě, nejprve jako emitor, pak jako přijímač. Pohyb tekutiny způsobuje změnu času plného šíření signálů podél proudu a proti němu. Na základě přijatých signálů se určuje rychlost a objem výstupu v potrubí.

Výhody zařízení tohoto druhu spočívají v jejich všestrannosti, možnost instalace v potrubí jakékoliv geometrie o průměru až 9 m. Měření probíhá v jakémkoliv směru průtoku. Konstrukce dalších jamek nebo měřících komor pro instalaci zařízení není nutná.

Nevýhody zařízení zahrnují potřebu konstantního čištění snímačů. Heterogenita odtoku, přítomnost bublin, suspenzí snižují spolehlivost indikátorů. Chyba měření dosáhne 5%.

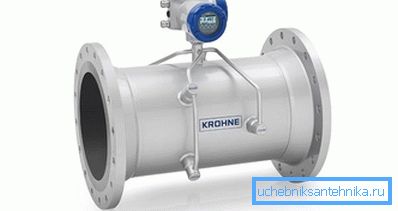

Elektromagnetický princip

Jedná se o jednoduché, ale spolehlivé přístroje pro měření objemu odpadních vod včetně neošetřených. Aplikujte na gravitační a tlakové kanalizační systémy za předpokladu, že tlak v tlakovém odpadním potrubí nepřekročí 40 barů.

Princip činnosti průtokoměrů je založen na měření elektromotorické síly (EMF), která se vyskytuje v odpadní vodě při průchodu umělým magnetickým polem. Průtok je přímo úměrný výslednému emf, který se přemění na signál přiváděný do řídící jednotky zobrazovacího zařízení. Měření objemu odpadu je možné pouze tehdy, když provádí elektrický proud, protože působení zařízení je založeno na Faradayově zákonu (magnetická indukce). Tekutina, která prochází magnetickým polem, působí jako pohyblivé jádro. Spouští elektrický proud v závislosti na rychlosti pohybu výtoku.

Výhoda elektromagnetických přístrojů spočívá v jejich všestrannosti, umožňují měřit jakýkoli druh tekutého odpadu, který vede elektrický proud, včetně neupravených odtoků. Přístroje důsledně zobrazují údaje s vysokou přesností v závislosti na dostupnosti samočistícího systému elektrod.

Tip! Nevýhody zahrnují nestabilní provoz za přítomnosti silného elektromagnetického rušení. Náklady na průtokoměry závisí na průměru potrubí nebo kanálu, protože výkon primárního měniče musí být vždy plný.

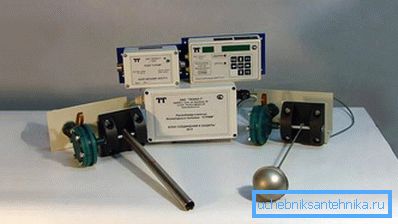

Pákové kyvadlo

Rozsah zařízení - otevřené a uzavřené kanály s volným průtokem. Princip činnosti je měření úrovně a průměru průtoku. Měření probíhá nepřetržitě. Rozměry kanálu, informace o aktuální hodnotě úrovně průtoku umožňují vypočítat aktuální hodnotu příčné plochy průřezu odpadní vody. Objem odpadní vody je definován jako produkt toku odpadních vod za jednotku doby měření. Výkon zařízení je definován jako produkt průtokového průřezu rychlostí.

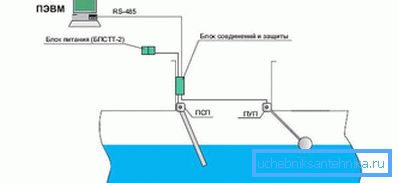

Zařízení je zařízení s pákou upevněnou na ose, na které je pevně připojen kulový plovák. Na druhém konci páky je instalován snímač úhlu vychýlení páky vzhledem k svislé vodorovné čáře. Při absenci zásob se páka nachází ve svislé poloze. Při výskytu výtoku nebo pádu plováku se změní úhel sklonu v závislosti na hladině odpadní vody v potrubí. Indikace úhlu sklonu je určena úrovní odpadních vod.

Měření rychlosti, kterou používá jiný uzel, což je rotační čepel z nerezové oceli. Pilový kotouč je upevněn na ose. Jeden konec čepele se volně rozpadá do kapalného odpadu. Na ose čidla je upevněna, což ukazuje průtok v úhlu vychýlení listu v závislosti na síle průtoku.

Tato zařízení poskytují vysokou přesnost měřených parametrů účtování odpadních vod bez ohledu na přítomnost kontaminantů v potrubí a dalších faktorů.

Než si vyberete modelový průtokoměr, potřebujete vědět, jaké požadavky jsou kladeny na kanalizační systém a jaký typ vodovodu se používá.

Kanalizační sítě lze rozdělit na otevřené a uzavřené. Uzavřené sítě jsou rozděleny na tlak a bez tlaku. Pro volně proudící a otevřené kanály. Vypouštění protéká tlakovými kanály pod vlivem čerpadel v netlakém a také otevřeném působením gravitace vzhledem ke sklonu potrubí.

Pro měření v tlakových potrubích používejte přístroje se snímači. Elektromagnetické nebo ultrazvukové průtokoměry jsou vybrány na základě účetnictví odhadovaných nákladů na odpadní vodu.

Zavést účetnictví odpadních vod v gravitačních potrubích je obtížnějším úkolem. Otevřené nebo uzavřené kanály jsou charakterizovány pohybem odpadních vod gravitací za působení gravitace při nízké rychlosti.

Přístroje, které měří pouze hladinu kapaliny, poskytují údaje pro další výpočet objemů odpadních vod s přihlédnutím k datům průřezu kanálu. U otevřených kanálů použijte průtokoměry kyvného kyvadla.

Přesnější výsledky jsou dány zařízeními druhého typu, měřenými podle principu čtvercové rychlosti. Hladina kapaliny ve volně průtočných kanálech není konstantní. V soukromém domě může docházet k pravidelnému odtoku, kde bude vypouštěna většinu času, takže jsou použity údaje o průtokové ploše a její rychlosti po určitou dobu.

Ultrazvukové a elektromagnetické průtokoměry slouží k měření rychlosti v uzavřených kanálech bez tlaku. Specifické modely jsou vybrány v závislosti na průměru potrubí.

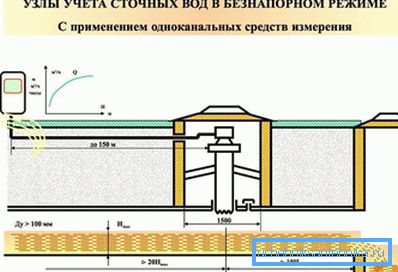

Měřicí stanice odpadních vod

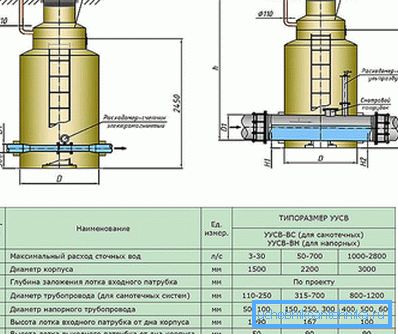

Dávkovací jednotka odpadních vod je kombinací měření průtoku odpadních vod, studny, umístění dávkovacích zařízení a jejich údržby a délky trubky, na které se provádějí měření. Měřící přístroje se skládají z primárního snímače (snímače) a sekundárního měniče, ve kterém probíhá zpracování, uchovávání a zobrazení naměřených informací. Studna je konstruována speciálně v této části potrubí. Potrubí musí být přímo v segmentu měření odtoku.

Před výběrem typu průtokoměru je nutné posoudit nutnost a proveditelnost instalace měřicího zařízení a volbu místa pro montáž zařízení.

Při konstrukci dávkovače v jednotlivých budovách by mělo být místo vybráno až do místa připojení ke společné kanalizaci.

Při výběru měřicího přístroje musí zařízení zaznamenávat hodnoty toku odpadu v celém rozsahu nákladů stávajícího průměru potrubí. Přesnost měření by měla být vysoká, chyba je povolena maximálně 5%. Účetní systém by měl shromažďovat veškeré informace, poskytovat informace o celkovém kumulativním objemu, dobu měření a prostoji. Napájecí zdroj průtokoměru musí být nepřerušovaný s náhradním zdrojem energie.

Sekce potrubí, kde je instalováno dávkovací zařízení, musí být přímá. Průtokoměr by měl být umístěn v nejnižší části jednotlivé kanalizační sítě, kde je umístěno maximální plnění potrubí.

Na každém místě vyžaduje projekt, který je dohodnut s odděleními a organizacemi, které slouží kanalizační síti. Po obdržení všech povolení a projektu je smlouva o předplatném.
