Zpětný ventil dodávky vody - přehled změn a jejich hlavní
Zpětný ventil je určen k zajištění průtoku tekutiny pouze jedním směrem. Toto zařízení je vhodné pro jakoukoli komunikaci a umožňuje vám šetřit vodu, protože se nevrací, ale je zpožděno v systému. Zvažte hlavní typy konstrukcí, vlastnosti jejich instalace a provoz, je velmi důležité zvolit správnou volbu pro určité podmínky.
Typy montážních uzlů
Mnozí nechápou, proč je potřebný zpětný ventil ve vodovodním systému, zatímco jeho přítomnost je povinná v systémech, kde je voda odebírána z studny nebo studny. Přístroj pomáhá udržovat určitý tlak v systému a zabraňuje úniku vody i v případě výpadku elektrické energie. Díky ventilu čerpadlo nikdy nedochází k suchu, což výrazně prodlužuje jeho životnost.
Zařízení se liší v různých parametrech a první z nich, která je třeba vzít v úvahu, je typ upevnění, které může být velmi odlišné:
| Svařování nebo pájení | Zde je vše jasné a jménem - uzel je upevněn svařováním k potrubí, zatímco může být z různých materiálů. Je samozřejmé, že práce nelze provést bez svařovacího zařízení. |
| Příruby | Příruba je systém, ve kterém jsou dva prvky v podobě disku přišroubovány podél poloměru. Tato možnost je nejvíce poptávaná v konstrukcích s velkým průměrem díky své pohodlí a jednoduchosti. |
| Spojky | Spojování se používá u potrubí malého průměru a je uzlem s vnitřním závitem. Tato možnost je nejčastější v soukromé budově. |
| Příloha na hadřík | Tato volba je vhodná pro ploché výrobky, jsou jednoduše upnuty mezi dvěma přírubami pro připojení trubek. K tomu musíte použít šrouby s větší délkou, jinak je spojení stejné jako bez ventilu |
Dávejte pozor! Je nutné zvolit jeden nebo jiný typ upevnění spolu s odborníkem, který provede instalaci. Pak nemůžete pokazit možnost montáže a získat požadované.
Typy návrhů
Uvědomili jsme si, proč potřebujeme zpětný ventil na vodovodním systému a jak ho lze namontovat do systému, a nyní budeme nejčastěji zvažovat hlavní odrůdy používané ve vodovodních systémech.

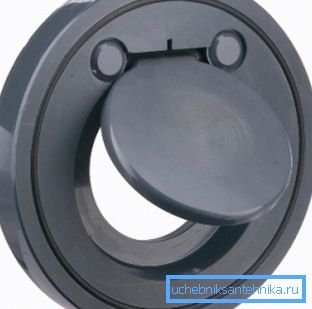

Waferové ventily
Zvažte hlavní rysy těchto systémů:
- Jejich hlavní výhodou je malá velikost a poměrně přijatelná cena.. Tato možnost je nejkompaktnější, což je důležité zejména v místech, kde je akutní nedostatek prostoru.
- Návod k instalaci je velmi jednoduchý: prvek je jednoduše upnutý v upevňovací jednotce, hlavní věcí je umístit do správné polohy tak, aby se systém otvíral ve směru proudění.
- Hlavní pracovní jednotka je tlakový disk, který drží pružinu s určitou tuhostí.. Pod tlakem průtoku se systém otevírá a když se oslabuje, pružina zavře disk a zabraňuje vytékání tekutiny.

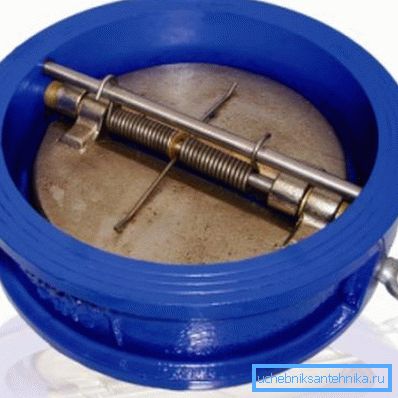

- Systémy, u kterých existuje pravděpodobnost, že vodní kladivo využívá dvojkřídlé mechanismy, s jejich pomocí dosahuje vysokého stupně ochrany. Systém se skládá ze dvou polokruhů, upevněných na ose, které jsou uzavřeny v případě zpětného proudění, a za účelem zmírnění dopadů na mnoho mechanismů jsou zařízení pro tlumení nárazů.

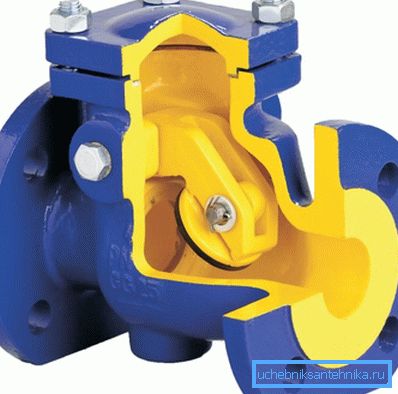

Petalové struktury
V těchto systémech je uzamykací uzel implementován následovně:
- Hlavním prvkem je speciální cívkový ventil, jehož osa je umístěna nad vývrtem. Pod tlakem toku stoupá klapka a systém se naplní.
- Se sníženým tlakem se konstrukce zhroutí, což vede k většímu opotřebení, takže je lepší zvolit volbu pomocí systému tlumení nárazů.
- Hlavní výhodou těchto možností je možnost pracovat v potrubí velkých průměrů..

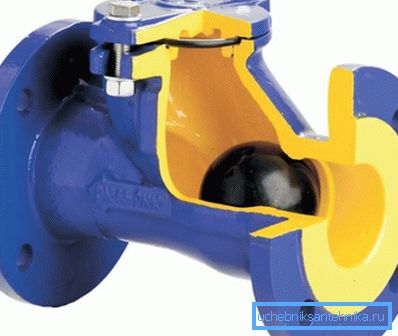

Mechanismy míčů
Tato možnost se liší od ostatních v následujících kritériích:
- Systém je uzel, uvnitř kterého je umístěna koule., pohybující se ve speciální šikmé dutině.
- Průtok může zvednout míč, pohybující se pouze v jednom směru, když se změní, míč klesá - a pokrývá dutinu.
Zkontrolujte zpětné ventily
Tento typ výrobku se používá poměrně často a funguje takto:
- Hlavní součást - zdvihací ventil, pohybující se nahoru a dolů. Při dostatečném tlaku vody v potrubí stoupá a umožňuje tok, při poklesu tlaku spadne do sedla a systém vypne.
- Pokud provádíte instalaci sami, nezapomeňte, že sestava by měla být umístěna na vodorovných úsecích potrubí tak, aby byla osa ventilu v přísně svislé poloze.
Dávejte pozor! Největší výhodou této možnosti je schopnost opravy bez odstranění uzlu. To znamená, že můžete jednotlivé části vyměnit nebo vyčistit systém bez demontáže potrubí.
- Pamatujte si, že tento druh netoleruje prostředí, ve kterém jsou přítomny mechanické částice a jiné nečistoty..
Závěr
Zpětný ventil musí být součástí systému, udržuje konstantní tlak v systému a eliminuje únik vody zpět. Video v tomto článku vysvětlí některé důležité body a jasně je ukáže.
