Zóna ochrany vody a kanalizace: regulační požadavky
Jak velká je ochranná zóna zásobování vodou SNiP? Jak daleko od centrální kanalizace může stavět? Jaká by měla být vzdálenost od septiku k jiným stavbám na místě? Pokusíme se odpovědět na tyto otázky.
Příčiny omezení
Za prvé, pojďme přemýšlet o tom, proč potřebujeme bezpečnostní zóny pro zásobování vodou a kanalizace.
Existuje několik důvodů pro jejich existenci.
- Během výstavby mohou být inženýrské sítě přímo poškozeny. (například při manipulaci s rypadlem) nebo při vypouštění půdy do jámy.

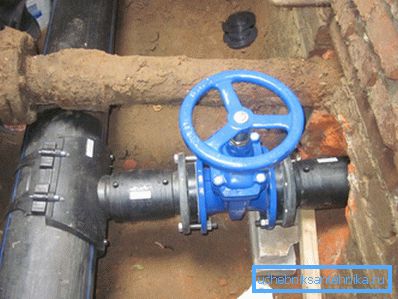

Poznámka: samotný pohyb stavebního zařízení přes potrubí 1 až 1,5 metru není pro něj tak bezpečný. Rozbité zásuvky litinových vodních trubek nebo deformace polyetylénových trubek, které snižují jejich vůli, jsou často přímým důsledkem výrazného zatížení půdy nad nimi.
- Odtlakování inženýrské komunikace, na druhé straně může také způsobit poškození sousedních budov a umýt půdu pod základy.
- A konečně, v případě odpadních vod jsou také důležité hygienické a epidemiologické aspekty.. Vstup do studny nebo do studny s pitnou vodou z E. coli z netěsného spoje potrubí nebo z filtrační studny septiků může vážně ohrozit zdraví obyvatel okolních staveb. Částečně to platí i pro vodní potrubí: odtlakování za určitých podmínek může vést k znečištění pitné vody.
Regulační požadavky
Šířka ochranného pásma vodovodu a kanalizace je uvedena v několika národních regulačních dokumentech. V nejlepších národních tradicích rozpory v nich zanechávají prostor pro různé interpretace požadavků.
SNiP 2.04.02-84

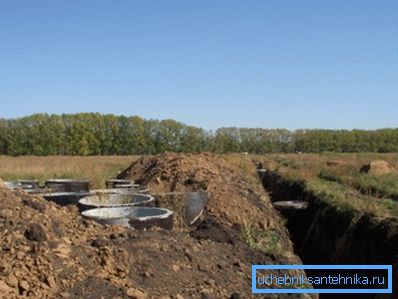

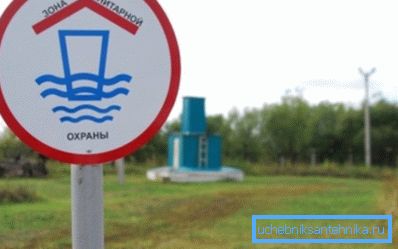

Dokument o návrhu vnějších vodovodních sítí stanoví následující rozměry ochranné zóny vodovodů položených napříč nezastavěnými oblastmi:
| Podmínky | Bezpečnostní pásmo, měřiče |
| Suchá půda, průměr do 1000 mm | 10 |
| Suchá půda, průměr větší než 1000 mm | 20 |
| Mokrá půda | 50 |
Nicméně: v zastavěných oblastech může být ochranná zóna hlavního systému zásobování vodou snížena ve spolupráci s hygienicko-epidemiologickou službou.
Jaké jsou požadavky na ochrannou oblast?

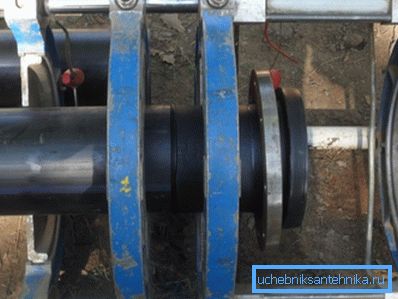

- V rámci svých limitů je přítomnost zdrojů znečištění podzemních vod a samotné půdy nepřijatelná. Seznam zahrnuje skládky, toalety, skladování hnojiv atd. Pokud je bezpečnostní zóna přilehlá k znečištěným oblastem, měly by být pro vodní potrubí použity pouze trubky z plastu a oceli (tj. Bez odpojitelných přípojek).
- Uvádění vodovodů na území průmyslových zón, zemědělských podniků, hřbitovů dobytka, hřbitovů, zavlažovaných polí, filtračních polí autonomních kanalizací je zakázáno.
SNiP 2.07.01-89
Druhý dokument je věnován plánování rozvoje vesnic a měst. Uveďme klíčové momenty ze svého textu v oblasti, která nás zajímá.
Maximální rozměry lokalit pro čistírny pitné vody s různou produktivitou se považují za:
| Produktivita, m3 / den | Plocha, ha |
| 800 a méně | 1 |
| 800 - 12000 | 2 |
| 12 000 - 32 000 | 3 |
| 32 000 - 80 000 | 4 |
| 80000 - 125000 | 6 |
| 125 000 až 250 000 | 12 |
| 250000 - 400000 | 18 |
| 400 000 - 800 000 | 24 |

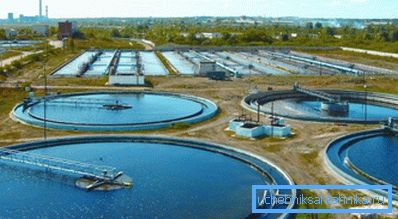

Instrukce o přidělení prostoru pro čistírny odpadních vod:
| Produktivita, m3 / den | Plocha, ha |
| 700 nebo méně | 0,5 |
| 700 - 17000 | 4 |
| 17 000 - 40 000 | 6 |
| 40 000 - 130 000 | 12 |
| 130 000 - 175 000 | 14 |
| 175 000 - 280000 | 18 |
Důležité: u místního kanalizačního systému je maximální velikost místa pro čistírnu a její sanitární ochrannou zónu 0,25 ha.

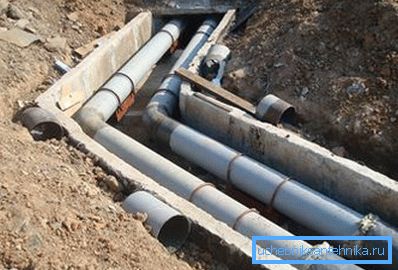

Umístění inženýrských sítí do sídel by mělo být především v rámci silnic a ulic. Současně se doporučuje pokládat kanalizaci a dodávku vody v rozdělujícím pásu mezi pruhy. Pod chodníky mohou být uloženy i inženýrské sítě, ale pouze v podnosech nebo tunelech.
Na ulicích bez dělících drah mohou být inženýrské sítě umístěny přímo pod vozovkou - opět v kanálech nebo tunelech, což umožňuje v případě potřeby opravu nebo výměnu bez otevření vozovky.
Pokud toto pravidlo nedodržíte, dramaticky se zvýší cena každé nouzové nebo naplánované opravy, a to jak kvůli potřebě obnovení podlahové silnice, tak díky nucenému přesměrování dopravních toků po dobu trvání práce.
Při silnici o šířce větší než 22 metrů by měl být přívod vody na obou stranách. Při těžkých zemních podmínkách (zejména u permafrostu nebo při znečišťujících půdách) by vodovody měly být umístěny v kanálech nebo tunelech bez ohledu na jiné faktory.
Kolik metrů bezpečnostní zóny vodovodu a kanalizace nelze vytvořit s jinými konstrukcemi? Na tuto otázku poskytuje SNiP zcela jednoznačnou a podrobnou odpověď, i když je v rozporu s předchozím předpisovým dokumentem.
| Objekty | Minimální vzdálenost, metry | |
| Instalatérské a tlakové odpadní vody | Gravitační odvodnění (včetně dešťové vody) | |
| Základy budov pro jakýkoli účel | 5 | 3 |
| Základy ploty, podpěry komunikačních vedení, přejezdové cesty | 3 | 1.5 |
| O šířce 1520 mm | 4 | 4 |
| Osa úzkorozchodné železniční a tramvajové kolejnice o šířce 750 mm | 2.8 | 2.8 |
| Okraj cesty (vozovka) | 2 | 1.5 |
| Základy věží s napětím do 1 kV, kontaktních sítí elektrické dopravy, osvětlení ulice | 1 | 1 |
| Základy větracích sil s napětím 1 - 35 KV | 2 | 2 |
| Základy pólů přenosu energie s napětím nad 35 KV | 3 | 3 |

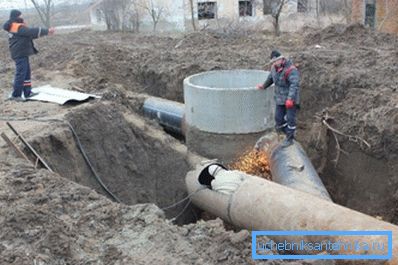

V testu dokumentu je tedy výslovně uvedeno, že maximální bezpečnostní zóna vodovodních sítí v rámci osady je 5 metrů. Právě tato hodnota stojí za to být vedena, pokud plánujete stavět ve městě nebo vesnici.
Autoři SNiP dělají do tabulky spíše zajímavé poznámky.
- Minimální vzdálenost mezi kanálem pro domácnost a přívodním potrubím z azbestocementové vody je stále stejná jako 5 metrů.
- U litinové vodní trubky o průměru 200 mm se tato vzdálenost snižuje na jeden a půl a o průměr větší než 200 mm na tři metry.
- Polymerní přívod vody jakékoliv velikosti může být položen do vzdálenosti 1,5 m od kanalizace.
- Vzdálenost od přívodu vody do odvodňovací nebo dažďové vody by neměla být menší než 150 cm, bez ohledu na materiál a průměr potrubí.
- Napájecí kabely mohou být půl metru od přívodu vody a topení nebo tunely pro jakýkoli účel - v jeden a půl.
SNiP 2.04.03-85
Poslední dokument, který nás zajímá, upravuje výstavbu vnějších kanalizačních sítí a zařízení. Samozřejmě nás zajímá především velikost sanitárních ochranných zón stanovených SNiP a v poměrně úzké oblasti.
Uveďme si ty body, které byste měli řídit při stavbě vlastního autonomního kanalizačního systému a místních zařízení:
- Ochranná zóna septiku je 5 metrů.
- Pro filtrační vrták se zvýší na 8 metrů.

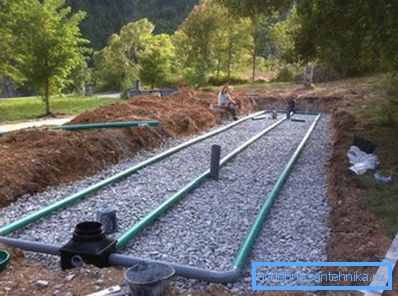

- Filtrační pole o kapacitě nejvýše 15 m3 denně vyžaduje vytvoření 15-metrové sanitární ochranné zóny.
- Konečně filtrační zákopy a pískové a štěrkové filtry omezují stavbu na minimální vzdálenost 25 metrů.
Závěr
Doufáme, že výše uvedené regulační požadavky a seznam dokumentů týkajících se konstrukce pomůže čtenáři při vytváření vlastních projektů. Ve videu v tomto článku najdete další tematické materiály. Úspěchy!
