Ze studny položíme vodní dýmku do domu

Vybavit vodovodní systém v soukromém domě ze studny s ponorným nebo povrchovým čerpadlem je docela možné, pokud jen pochopíte schéma zapojení jednoho nebo jiného elektrického zařízení. V současné době většina obyvatel soukromého sektoru dává přednost ponorným jednotkám, protože je silnější a spolehlivější.

Pouze zde mohou být různé, proto musíte pochopit, co si vyberete. O takových přístrojích, jejich způsobu připojení a pokládce potrubí ukážeme níže a také uvidíte tématickou ukázku videa v tomto článku.

Instalatérství

Výběr čerpadla

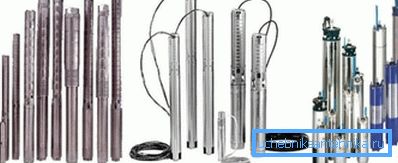

Poznámka: V současné době máme zájem pouze o ty druhy ponorných (hlubokých) čerpadel, které se používají k příjmu vody z vrtů a vrtů. Kromě nich jsou zde také fekální a drenážní čerpadla, které se používají jak k čištění toalet, tak k čištění vodních nádrží nebo ke stejným vrtům. Kromě toho jsou tyto jednotky rozděleny podle principu provozu - jsou odstředivé a vibrační.

V současné době může být přívod vody z vrtů a vrtů prováděn pomocí ponorných čerpadel a hladina zrcadla z povrchu nezáleží (některé modely dokáží čerpat vodu z hloubky 200-250 m) - je důležité, aby to hloubka dovolila. Máme-li zájem o pokládku přívodu vody z studny do domu a ne jenom zalévat zeleninovou zahradu, pak bychom měli samozřejmě upřednostňovat odstředivé jednotky.

Pouze zde je důležité správně vypočítat výkon zařízení tak, aby stačilo na údržbu všech sanitárních jednotek v domě - pro tento výběr věnujte pozornost níže uvedené tabulce.

Spotřeba vody za hodinu v různých koupelnách

Abyste zjistili celkovou maximální spotřebu vody, stačí se podívat na výše uvedenou tabulku a dohromady ukazovat všechna zařízení. Označení čerpadla, které je nutně obsaženo v technickém cestovním pasu (návod k použití) a často na těle samotné jednotky, udává jeho kapacitu a jmenovitou kapacitu pro příjem vody vm³/ hodina

Vedle výkonu a principu provozu jsou čerpadla také vybrány v průměru a délce - jestliže průměr není důležitý pro studnu, pak se žádná jímka nedostane do studny. Délka je však nutná, aby úplně ponořené zařízení nedosahovalo na dno o minimálně 30-50 cm, ale hladina vody se může lišit v závislosti na čase roku nebo na intenzitě příjmu vody.

Existují dvě úrovně vody - statické a dynamické, ze kterých byste měli začít určit délku ponorného čerpadla. Statická hladina je indikátorem, kdy nebyl během dne dosažen příjem vody, ale většinou byl odpuzován z dynamické úrovně.

K určení průtoku studny nebo studny se voda odčerpává z vody po dobu jedné hodiny a tato značka, na níž se zrcadlo po tomto čase objeví, se nazývá dynamická úroveň. Čím menší je rozdíl mezi oběma indikátory (dynamický a statický), tím lepší je schopnost doplňování. Čerpadlo musí klesnout o 30 cm pod statickou hladinou a současně nedosáhnout dole ve stejné vzdálenosti.

Kopání a další přípravné práce

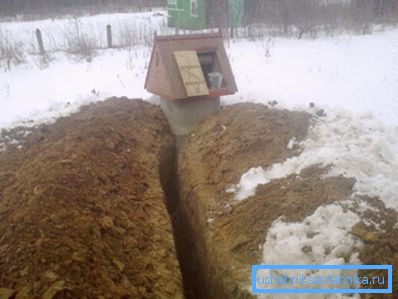

• Začneme s technickými parametry - systém zásobování vodou ze studny do domu se položí podél příkopu, jehož hloubka by měla být o více než 50 cm hlubší než bod mrazu půdy ve vaší oblasti. Navíc toto číslo zahrnuje také pískovou polštářku na dně příkopu, jejíž tloušťka by měla být nejméně 2 cm - to je nutné, aby se polyethylenová hadice na kamenech nepoškodila a rovnoměrně se na ni aplikoval tlak.

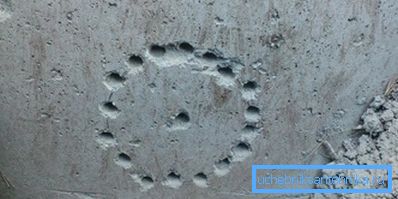

• Nyní, pokud jde o díru, kterou budete muset udělat v betonové stěně studny, nemůže být vyroben vítěz nebo diamantový řezač, protože stěna je vyztužena ocelovým drátem a někdy dokonce s výztuží. Proto musíte nakreslit kruh s požadovaným průměrem, abyste mohli zatlačit kompresní rohové kování pro 32 mm polyethylenovou hadici. Vysekávejte ohraničený kruh kolem obvodu, jak je znázorněno na obrázku výše, a vyvrtejte střed pomocí kladiva nebo perforátoru.
• Stejným principem můžete vytvořit díru v nadaci, i když tam bude poněkud obtížnější - taková páska je obvykle tlustá minimálně 40 cm, takže je lepší překonat díru ze dvou stran - z ulice a z místnosti.
• Abyste měli možnost vrazit díru do základů, musíte vykopat jámu z ulice a uvnitř. Jeho velikost by měla odpovídat vašim rozměrům a délce nástroje, to znamená, že byste měli mít možnost pracovat tam s lopatou a úderem s dlouhým vrtákem.
• Navíc, předtím, než položíte klempířství, potřebujete vybavit místo pro čerpací stanici a nejlépe pokud používáte stejnou jámu pro tento účel. Budete muset pouze položit cihly uvnitř a omítnout, můžete také použít široký studni prsten. Nic vám však nebrání v tom, aby jste takovou jednotku vybavili nahoře, aniž byste použili jámu, ale to bude mít určitou pozici v místnosti.

Montáž

Poznámka: Nejlépe použijte polyethylenovou hadici o průměru 32 mm jako vodní trubku vedoucí od samotného čerpadla k rozvodné jednotce vody. Označuje se jako HDPE - nízkotlaký polyethylen.

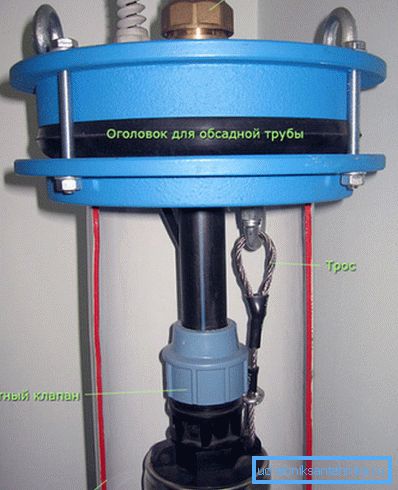

Podívejte se na horní fotku - tam vidíte propojení ponorného čerpadla do studny, ale také se připojuje do studny, jen tam není konec, ale objednejme si. Zpětný ventil je přišroubován k samotnému čerpadlu, což zabraňuje průniku vody do studny nebo do studní a čerpadlo je připojeno k jamkovému kroužku kabelem, který je dodáván.

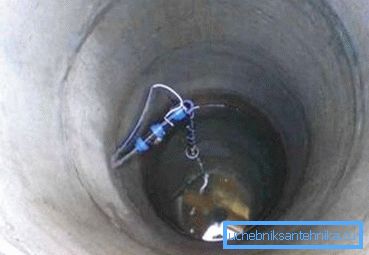

Pro upevnění nahoře (v dosahu od povrchu) je v prstenci vyvrtán otvor a v něm je zasunut kabel, který po protažení je upevněn buď pomocí svorky nebo jednoduše navinutý na výztuž (pro vrty se to dělá na špičce).

Pokud máte studnu, pak naviňte PND (pomocí kompresního kování) na zpětný ventil tak, aby byl tento segment dostatečný od zapuštěného čerpadla k průchozímu otvoru v kroužku. Zde musí být tato hadice spojena s jiným úsekem vedoucím z jámy k uzlu separace vody a to je provedeno pomocí úchytného úhlu.

Umístěte samotnou armaturu tak, aby na ní dopadala zátěž z okrajů otvoru v kroužku, vytáhněte elektrický kabel, který vychází z čerpadla přes stejný otvor.

Pokud pracujete se studnou, jsou na horní straně speciální svorky, pomocí kterých můžete připojit dva kusy kabelu - z domu a čerpadla.

Pokud pracujete se studnou, budete muset provést takové spojení přímo do příkopu, protože kabel ze soupravy nebude pro vás dostatečně vyhovovat. Twisty jsou nejlépe izolovány termo tryskami, zejména proto, že jejich cena je levná, nižší než náklady na elektrickou pásku.

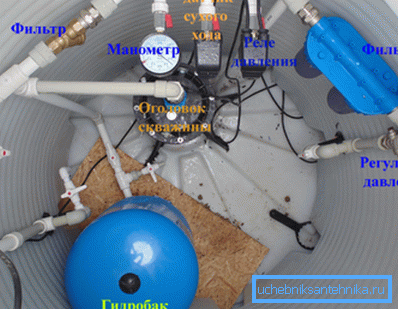

Nyní se přesuneme na spojení, přesněji na sestavu čerpací stanice a prohlédněte si horní fotku - můžete vidět, jak je provedena první fáze spojení.

Pojďme, snížíme topný kabel (pro nás to teď není zajímavý) a sledujeme uzly - z HDPE, který pochází z čerpadla, havárie hlavního ventilu, pak z hrubého filtru a vše jde do jednotky s tlakovým relé a senzoru pro suché spuštění. Je pozoruhodné, že pokud jsou snímač a relé ve stejném bloku, jsou méně spolehlivé, takže je lepší zakoupit tyto uzly odděleně.

Tlakový spínač je přímo připojen k výstupu (stejného PND) k membránové nádrži, která je obvykle nejméně 70 litrů. Poté je nainstalován jiný filtr, který je již jemně vyčištěn (obvykle je to model s vyměnitelnou kazetou), a odtud začíná zapojení do všech sanitárních jednotek v domě.

Pokud chcete optimalizovat provoz ponorného čerpadla, to znamená, abyste snížili mezery mezi cykly start a stop, pak budete muset změnit tovární nastavení tlakového spínače.

Automatické zastavení odstředivého motoru ve výchozím stavu na čerpadle nastane, když se dosáhne tlak v membránové nádrži 3 atmosféry a spustí se, když klesne na 2 atmosféry. Tyto parametry můžete změnit nastavením 5 atmosfér na vypnutí a 1,5 atmosféry na start, ale dbejte na to, aby nedošlo k poškození samotného zařízení.

Kromě toho by měl být systém zásobování vodou v soukromém domě ze studny veden podle pokynů výrobce čerpadla. Samozřejmě, že zásada spojení je všude stejná a je popsána výše, ale mohou existovat určité nuance.

Závěr

Závěrem je třeba poznamenat, že životnost ponorného čerpadla závisí do značné míry na čistotě zdroje, z něhož se provádí přívod vody, protože takové jednotky nejsou určeny pro čerpání písku a prachu. Proto alespoň jednou za 3-5 let potřebujete dobře či dobře vyčistit vlastními rukama.
