Dodávka vody

Všichni majitelé venkovských domů a příměstských oblastí si dobře uvědomují, jak důležitým prvkem pohodlí a živobytí je dostupnost zdroje pitné vody pro technické a pitné účely. Zařízení studny na vodu - povinné stadium výstavby soukromého domu

Stejně důležitá je i přítomnost studny pro kanalizaci a odvodňovací systém zařízení. Odvodňovací systém může sloužit nejen jako dodatečný zdroj procesní vody, ale také jako ochrana hlavní struktury před sezónním zvyšováním podzemních vod, které mohou zaplavit sklepení a zničit podkladovou základnu struktury.

Tak funguje hřídel.

Druhy studní a rozsah

Studna samotná je univerzální konstrukcí, která se používá všude v moderním světě bez konstrukce bez ní. Studna je uměle vykopaná baňka. V závislosti na účelu může mít důl různé hloubky a mohou mít různé varianty vnitřního uspořádání..

V moderních konstrukcích se studny používají pro takové účely, jako jsou:

  • organizování sladkovodního zdroje z podzemních vodních nádrží;
  • uspořádání kanalizace;
  • instalace odvodňovacích systémů;
  • instalace požárních hydrantů.

Doly pro těžbu čerstvé vody kopají do nejbližšího vodního zdroje, což zajišťuje potřebnou kvalitu kapaliny pro použití v potravinách. Stěny dolu jsou vyrobeny z monolitických betonových nebo železobetonových kroužků, jejichž spoje jsou pečlivě utěsněny, aby se utěsnili proti pronikání špinavé vody z horních vrstev půdy.

Zařízení spodku studny se obvykle skládá z tlusté vrstvy drceného kamene velké nebo střední frakce, která slouží jako přirozený filtr a čistí vodu z malých částic písku.

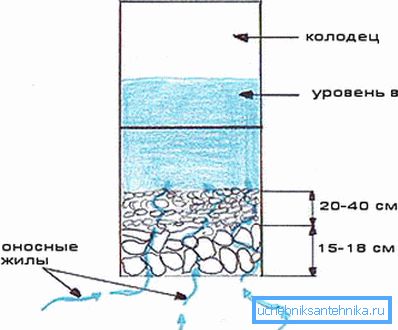

Rozložení dna

V kanalizačních systémech, které jsou navrženy tak, aby odstraňovaly odpadní a lidské odpady, používají podobné studny s uzavřenými stěnami důlů, aby zabránily kontaminaci povrchových podzemních vod. Spodní část těchto vrtů je zpravidla hermeticky uzavřená a přeprava odpadních vod je prováděna potrubím do čistíren odpadních vod.

Takové hermetické systémy se používají při odstraňování odpadních vod z různých průmyslových podniků, kde mohou být v kapalině, která je odstraněna, přítomny nebezpečné chemické sloučeniny nebo jiné látky škodlivé pro přírodu.

Existují však i takové typy kanalizačních studní, kde dochází k oddělení kapaliny od těžkých prvků, zatímco kapalina je vypouštěna do půdy prostřednictvím zvláštních otvorů v důlku a zůstává těžký kal pro jejich následnou extrakci a likvidaci.

Zařízení odvodňovacích jamek se provádí tak, aby bylo zajištěno odstranění podzemní vody ze základů budovy, aby se zabránilo ničivým účinkům na její stavbu. Takové systémy jsou instalovány jak na soukromých pozemcích venkovských domů, tak i na ulicích města, kde lze pozorovat perforované litinové rošty v asfaltu nebo v blízkosti obrubníků.

Odvodnění dobře.

V mnoha velkých městech s vyspělou komunikací a infrastrukturou spolu s městskými odvodňovacími systémy můžeme pozorovat přítomnost vrtů s požárními hydranty. Zařízení požárního hydrantu ve studni (foto) umožňuje rychlý přístup k neomezenému zdroji vody pod vysokým tlakem, který používá hasičská brigáda při příjezdu na místo požáru.

Požární hydrant

Přítomnost takových systémů umožňuje požárním útvarům účinně řešit požáry jakékoliv stupnice, bez ohledu na množství vody v nádrži automobilu.

Uvažujme o zařízení a principu působení odvodňovacích systémů, protože jsou považovány za nejvšestrannější a současně se jednoduše instalují a používají.

Typy drenážních systémů

Odvodňovací systém je velmi často zaměňován s kanalizačním systémem a existují důvody pro to, protože často, aby se šetřily peníze, je systém na odstraňování odpadních vod kombinován se systémem odstraňování podzemních vod a už ji nelze nazývat odvodňováním. To se nepovažuje za hrubé porušení, i když se nedoporučuje.

Odtokové systémy pro návrh jsou podmíněně rozděleny do tří typů:

  • uzavřený typ;
  • otevřený typ;
  • (kombinace otevřeného a uzavřeného typu v oddělených oblastech).

Uzavřené systémy jsou určeny pro odstraňování podzemních vod a jejich sběr v speciálních studních pro další použití pro technické účely. Otevřené drenážní systémy jsou navrženy tak, aby sbíraly povrchové vody po dešťových srážkách a jejich odvodnění do odvodňovacích vrtů.

Druhy drenážních vrtů

Než budete vybavovat odvodňovací systém na vašem webu, potřebujete vědět, jak je studna uspořádána a pochopit všechny etapy její výstavby.

Každá jamka je považována za inženýrsko-technickou strukturu, která je speciální nádrží instalovanou v půdě a sestává z těchto částí:

  • vertikální hřídel;
  • spodní část studny;
  • inspekční poklop.

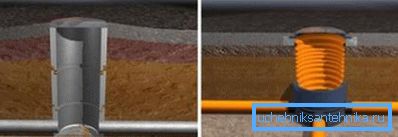

Varianty struktury odvodňovacího dolu.

Podle funkce a místa instalace jsou studny rozděleny do několika typů:

  • inspekci nebo revizi;
  • dobře filtr;
  • kumulativní;
  • otočit.

Kontrolní vrty neshromažďují odpadní vodu, ale slouží k monitorování stavu dálnice ve všech jejích částech, stejně jako pro snadné čištění v případě zanesení. Nejčastěji se šachty používají ve stejnou dobu jako otočné body, protože v těchto oblastech je možnost ucpání velmi vysoká.

Pro informaci: Filtrové vrty jsou instalovány na těch úsecích nebo silnicích, kde není možné vypouštět odpadní vodu do speciálních akumulátorů nebo do otevřených řek nebo nádrží. Tyto typy studní se také nazývají absorpce, protože filtrují odpadní vodu a odvádějí je do země v bezpečné vzdálenosti od základny nebo zdroje čerstvé vody.

Zařízení dna studny se provádí pomocí silné vrstvy zhutněného štěrku, který slouží jako přirozený filtr.

Provedení studny sama

Ve většině případů může být drenážní studna v soukromém domě vybavena vlastními rukama, pokud máte potřebné nástroje, vybavení a některé teoretické znalosti.

Pro různé typy studny se používají různé stavební materiály, jako jsou:

  • plast;
  • betonové kroužky.

Zařízení drenážní studny z betonových kroužků (foto) lze provést dvěma způsoby. Pokud jsou kroužky o velkém průměru, může být člověk uvnitř a nezávisle vykopávat zem, což zajistí snížení vlastních kroužků pod vlastní váhu.

Jakmile se první prstenec zvedne ze země, položí se na něj druhý prstenec a pevně se připevní kovovými konzolami, aby se zabránilo pohybu, po kterém můžete pokračovat v kopání a zajistit jeho spuštění pod svou vlastní hmotností.

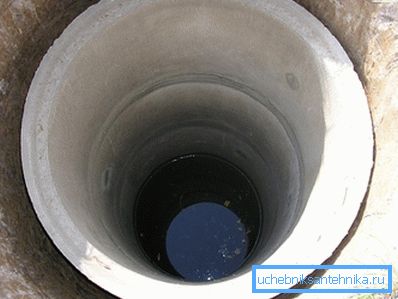

Odvodňovací hřídel betonových kroužků.

Tato metoda se používá v místech s měkkou půdou, kde je vysoká pravděpodobnost jejího posunu nebo kolapsu hran bane.

Tip! Pokud je půda tvrdá a pravděpodobnost výtlaku je minimální, můžete důl kopat do plné hloubky a položit požadovaný počet kroužků.

Mezi výhody betonových vrtů patří:

  • vysoká spolehlivost a trvanlivost;
  • životnost

Z nevýhod:

  • komplexní proces a vysoké náklady na instalaci;
  • velký podíl;
  • nutnost používat zdvihací zařízení.

Nedávno se na trhu objevily plastové jámky, které postupně nahrazují beton díky řadě významných výhod.

Mezi hlavní pozitivní funkce patří:

  • nízké náklady v porovnání s betonem;
  • snadná instalace;
  • malá specifická hmotnost;
  • odolnost vůči destruktivním faktorům prostředí;
  • minimální požadavky na službu.

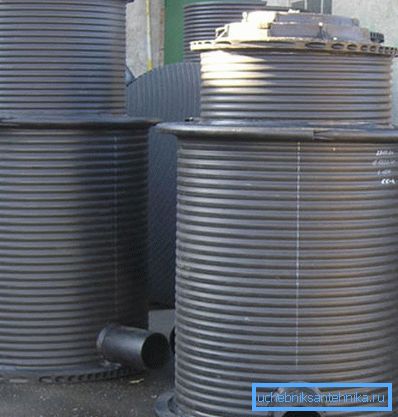

Plastové důlní dolu.

Životnost plastových výrobků dosahuje nejméně 50 let v závislosti na povaze kapaliny a přítomnosti chemických sloučenin v ní. V plastové šachtě je snadné dělat otvory pro vložku potrubí a dosáhnout těsnosti díky speciálním pryžovým těsněním. Plastové konstrukce mají vyztužení, které jim umožňují odolat všem druhům kompresních a expanzních zátěží.

Chcete-li nainstalovat plastovou jamku, budete potřebovat:

  • vlnitá trubka s požadovaným průměrem a délkou, která bude sloužit jako hřídel;
  • plastové dno hřídele s požadovaným průměrem;
  • vrchní poklop;
  • gumové těsnění pro přívodní odvodňovací trubky.
  • v pouzdře dolu odříznutých otvorů pro příchozí trubky v krátké vzdálenosti od dna a namontovat gumové těsnění;

Instalační proces

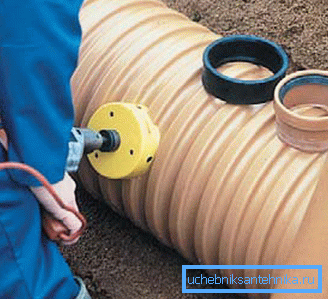

Vyřízněte otvory pro trubky.
  • spodní část hřídele je upevněna, spoje kloubu jsou potaženy těsnicí hmotou nebo asfaltovým tmelem pro utěsnění;
  • v dolní části jámy pod betonem nalijte betonové roztoky a vytvoříte pevný základ;
  • jamka je instalována do jámy a přívodní trubku připojte do otvorů gumovými těsněními;

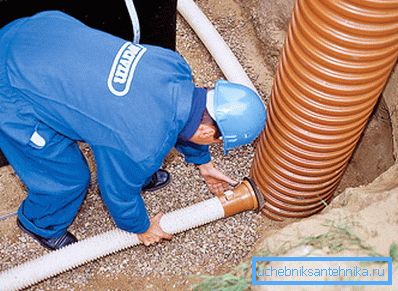

Připojení odvodňovacích trubek.
  • směs směsi štěrku a písku se nalévá mezi vnějšími stěnami dolu a jámy;

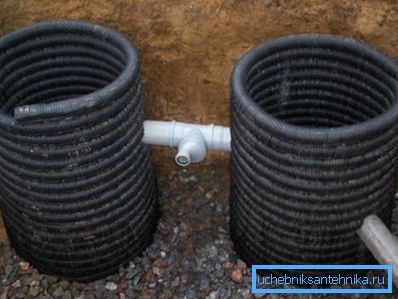

Naplněný štěrkem.
  • nastavte horní poklop.

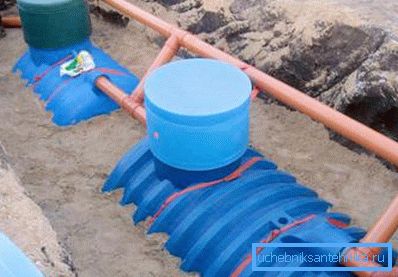

Instalace plastové jímky je dokončena, je nainstalován poklop.

Závěr

Tím se dokončí proces instalace a důl je připraven k provozu. Jak je vidět, konstrukce studny v jakémkoli kanalizačním nebo kanalizačním systému je nezbytná, protože bez nich žádný systém nemůže fungovat normálně a zajistí vypouštění odpadu nebo podzemní vody v požadovaném množství.

Je důležité, aby ve všech fázích práce s uspořádáním studní dodržovali potřebná bezpečnostní opatření, používali kvalitní nástroj a odolali požadavkům SNiP.

Než začnete pracovat, přečtěte si video v tomto článku.
