Zařízení dobře pod vodou: hlavní prvky a tipy pro výběr

Co je studna? Zdá se, že odpověď je zřejmá: díra v zemi, ze které se čerpá voda. Zřejmé a chybné. Máme před sebou celou řadu zařízení - od filtru s usazovací nádrží až po systém automatického zapínání čerpadla. Tématem tohoto článku je instalace studní.

Komponenty

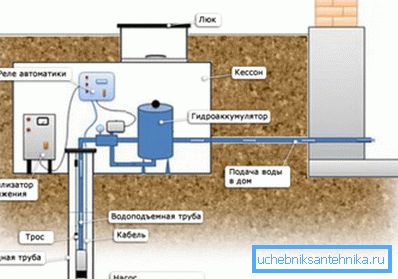

Takže z čeho se dobře skládá? Okamžitě řekneme: budeme diskutovat o stavbě studny relativně malé hloubky (až 70-100 metrů) s průtokem dostatečným pro zajištění vody pro obyvatele jednoho nebo dvou nebo tří soukromých domů. Průmyslové studny schopné dodat desítky kubických metrů vody za hodinu a odvádět vodu z nižších horizontů jsou složitější.

Pohybujte dolů po vrtu.

• Sump Jedná se o trubku se slepými stěnami, zapuštěnou do vodotěsné vrstvy pod filtrem.
• Vlastně filtr, který zajišťuje čištění vody přicházející do čerpadla z částic písku a půdy.
• Kryt trubky zajišťující stabilitu stěn vrtu. Je to díky ní, že se úzká svislá studna nerozpadá v prvních dnech provozu.
• Pit nebo kajon se nachází na břehu. Účel konstrukce tohoto mělkého vrtu je dvojí: chrání potrubí, kterým je voda dodávána z mrazu, a zabraňuje tomu, aby se půda prolévala přes plášť.

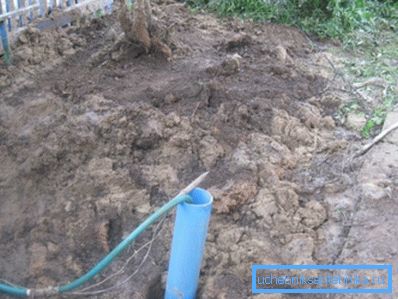

Zvědavě: v teplých oblastech často studny dělají bez tohoto prvku. Zejména na Krymu, s pozitivní teplotou nejchladnějšího zimního měsíce, lze pozorovat plášť přilepený přímo ze země; voda vstupuje do domu prostřednictvím nezakrytého vstupu.

• Čerpadlo, které zvedá vodu z hloubky.
• Tlakové potrubí, kterým voda proudí z studny do domu.
• Zpětný ventil zabraňující zpětnému proudění vody při zastaveném čerpadle.
• Automatické ovládání čerpadla.
• Hydroakumulátor nebo akumulační kapacita umožňující čerpadlo stát v nečinnosti.

V tomto pořadí podrobněji analyzujeme vrty zařízení pro vodu.

Podzemní část studny

Sloupec skříně

Filtr a jímka jsou součástí skříně a spustí se do vrtu vrtaných vlastními rukama nebo s použitím technologie jako celku. Stojan je zpravidla smontován na místě z částí potrubí dodávaných se zámky (nejčastěji se závitem).

Průměr pláště je obvykle o něco větší než průměr čerpadla; u nejčastějších 4-palcových čerpadel se používá trubka o průměru 125 mm.

Jaké materiály lze použít a jaké jsou jejich hlavní vlastnosti?

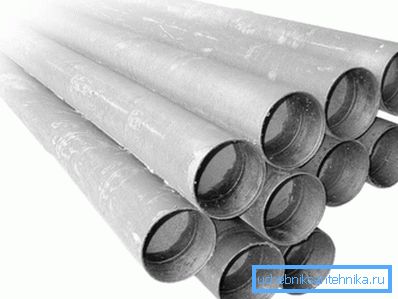

• Tradiční materiál pláště je z černé oceli. Navzdory náchylnosti k korozi dosahuje jeho životnost 50 let nebo více kvůli pevné tloušťce stěny - 5-6 milimetrů. Tlustostěnná trubka se nebojí jakéhokoliv pohybu na zemi a zajišťuje, že studna pracuje za jakýchkoliv podmínek; jedinou nevýhodou tohoto materiálu je vysoká cena.

• Azbestové cementové trubky jsou mnohem levnější; mnohem nižší a jejich síla. Materiál je vhodný pouze pro stabilní půdy s malou hloubkou studny (vrtání na písek).
• Nízkotlaký polyetylén (HDPE) je ještě úspornější materiál. Má prakticky neomezenou životnost - s jednou rezervací: měkký plast nemůže odolat mechanickému namáhání.

Je užitečné: pouze pouzdra potrubí se používají jako obložení, které se vyznačují silou a tloušťkou stěny.

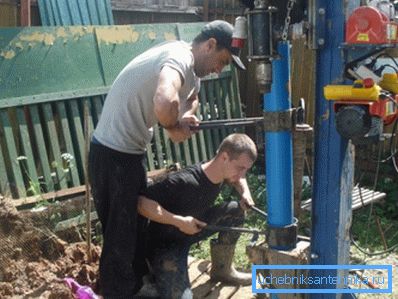

• Neplastifikovaný polyvinylchlorid (NPVH) - kompromis mezi pevností oceli a nízkými náklady polyethylenu. Trouby tvrdší z HDPE; závitové připojení usnadňují jejich sloučení do sloupce.

Co je to filtr, který eliminuje znečištění?

1. Ocelové spirály jsou obvykle doplněny filtrem z nerezové oceli.
2. Plastový filtr je perforační zóna. Malé otvory s malým intervalem se nacházejí po délce 1-3 metry potrubí po cca 1 metru dlouhém úseku jímky.

Priyamok, kisson

Jámu je studna, která je mírně pod úrovní mrazu. Stěny jsou betonové nebo rozložené z červených cihel (silikát netoleruje dlouhodobý kontakt s vodou). Na skříni, která stoupá uprostřed jámy skříně, je vytvořena hliníková zámka, která chrání vrt vrtu před vniknutím vody z povrchu.

Ze shora je jamka pokrytá betonovou deskou nebo tlustými deskami a je jakýmkoli způsobem izolována.

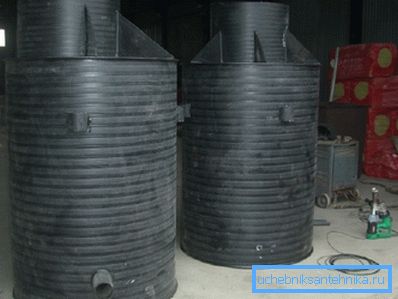

Kavárna je řešení na klíč, plastový, ocelový nebo betonový zvonek, často dodávaný s poklopem. Caissons jsou velmi žádané kvůli výrazným úsporám času na fázi zařízení.

Čerpadlo

Co může být zařízení, které zvedá vodu na povrch?

V obchodech najdete tři typy čerpadel studny.

1. Povrch je umístěn v jámě nebo kádonu a zvyšuje vodu a vytváří vakuum v dolní trubce. Je zřejmé, že voda se z velké hloubky tak nezvedá: tato čerpadla se používají výhradně tehdy, když jsou vrty vybaveny pískem s hloubkou vody nejvýše 10 metrů.
2. Membránová ponorná čerpadla poskytuje hlavu díky cyklickým oscilacím solenoidu s dvojicí membrán. Sada kulových ventilů zajišťuje pohyb vody správným směrem v obou fázích cyklu.

Tato zařízení poskytují dobrý tlak na kompaktní velikost a nízké náklady; pro hluboké studny by však neměly být používány. Instrukce je spojena s relativně malým (ne více než 2 letým) zdrojem mezi opravami: membrány v procesu práce se trvale deformují, hromadí se takzvaná únava materiálu a vyžadují pravidelnou výměnu.

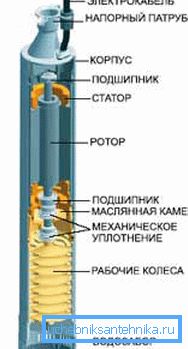

1. Konečně, v srdci nejoblíbenější schématu je odstředivé čerpadlo. - Obvyklé odstředivé oběžné kolo leží. Odstředivé čerpadlo se liší od svého blízkého bratrance, vírového čerpadla, velkou vzdáleností mezi oběžným kolem a pláštěm (výrobci se tak vyhýbají zrychlené erozi s nevyhnutelnými abrazivními částicemi) a přítomnost několika kroků k vyrovnání nevyhnutelného poklesu tlaku s rostoucím průchodem.

Každá etapa se skládá z samostatného oběžného kola a difuzoru; současně jsou oběžné kola namontována na hřídeli společném pro všechny elektromotory. Jeden stupeň zvyšuje tlak na výstupu čerpadla o 5 - 10 metrů.

Nadzemní zařízení

Jak vypadá dobře zařízení pro vodu jako nadzemní?

Buffer

V této roli působí hydroakumulátor nebo akumulační kapacita.

Každé řešení má své vlastní výhody a nevýhody.

• Akumulátor je schopen vytvářet větší tlak ve vodovodním systému, může být umístěn na libovolném místě vodovodního systému. Avšak akumulátory mají poměrně malý objem a jsou poměrně drahé.

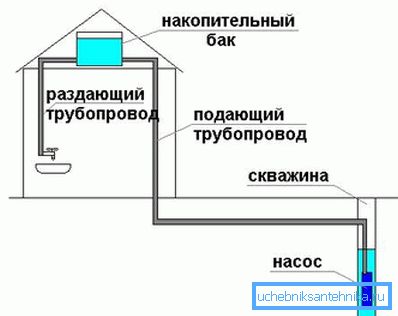

• Akumulovaná kapacita, naopak, za mírné náklady může mít velmi významnou částku, která vám umožní přenést výpadky elektrické energie nebo opravit čerpadlo bez nepohodlí. Bude však muset být umístěn v horní části budovy.

Odkaz: Aby se zajistil přijatelný tlak 1 kgf / cm2 ve vodovodní soustavě, kapacita bude muset být zvýšena na výšku 10 metrů, což zhruba odpovídá třech podlažím.

Automatizace

Jedná se o snímač, na jehož příkaz se relé zapne a vypne čerpadlo.

Typ čidla závisí na typu vyrovnávací paměti:

• V případě hydroakumulátoru se čerpadlo zapne, když tlak ve vodovodním potrubí klesne pod prahovou hodnotu.

• V akumulační kapacitě je umístěn snímač hladiny vody ovládaný plovákem.

Závěr

Pokud čtenář nedostane odpověď na jakékoliv otázky - možná je najde v videu v tomto článku. Úspěchy!
