Wellhead pro samotnou studnu

Hloubka vrtu je jedním z jeho důležitých konstrukčních prvků, jejichž hlavní funkcí je utěsnění zdroje, jeho ochrana před vniknutím podzemní vody, cizími předměty a dalšími znečišťujícími látkami. Slouží také k montáži čerpacího zařízení, vodovodu a elektrického kabelu. Hladina vody v jímce se měří přes zařízení s polohováním. V prodeji jsou továrně vyráběné ogolov z polyethylenu, kovu, ale není vždy možné je koupit, v tomto případě je snadnější udělat to sami.

Výstavba

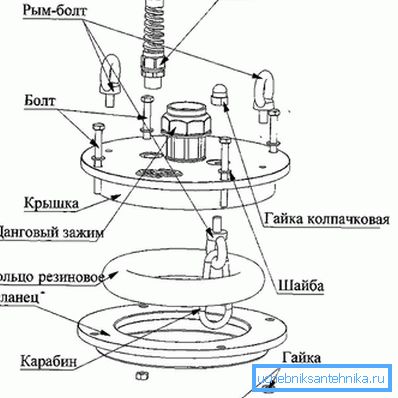

Typická konstrukce hrotu se skládá z ústí trysky a základní desky, které jsou propojeny šrouby a maticemi. Bělidlo je betonováno do základů vrtu. Velikost hrotu závisí na průměru studny a hmotnosti čerpacího a zvedacího zařízení. Čím více těchto parametrů, tím silnější by měl být tip. Je pevně betonováno, protože bude přijímat a vyhlašovat vibrace z čerpadla.

Je-li vrtná jímka opatřena vodičem, může být základová deska připevněna přímo k ní prostřednictvím mezilehlé příruby, která utěsňuje tupý kloub pomocí gumového nebo paronitového těsnění ve formě kroužku.

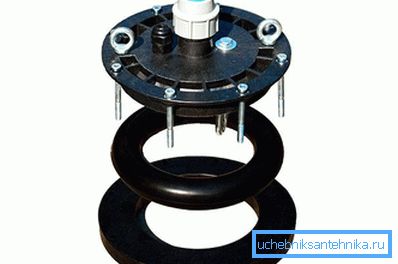

Klobouky jsou zpravidla vyrobeny z kovu nebo litiny, ale u malých vrtů je možné použít tovární plast. Mají atraktivnější cenu, ale má smysl používat je pouze tehdy, když je studna až do hloubky 30 metrů a hmotnost čerpadla se zdvihacími trubkami nepřesahuje 200 kg.

Výroba

Uzávěr potrubí je instalován bez jakýchkoli potíží, ale předtím, než je provedete, musíte se postarat o přítomnost některých spotřebních materiálů. Budete potřebovat:

• tryska (část potrubí) o průměru o několik centimetrů více než plášť;
• sgon o stejném průměru jako trubka z čerpadla;
• 1/2 potrubí pro pokládání kabelů;
• plechová ocel, tloušťka 8-10 mm pro výrobu krytu a příruby;
• tlustá pryž nebo paronit pro výrobu těsnění o tloušťce 3 - 10 mm;
• oko (to je šroub s pevně spojeným kovovým kroužkem) v množství 3 ks, pro demontáž horního krytu a pro upevnění kabelu, který drží čerpadlo;
• čtyři dlouhé šrouby s maticemi.

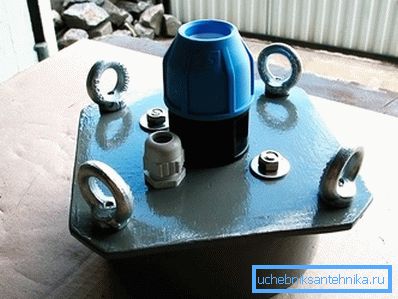

Za prvé je z plechu vyříznut kryt a příruba kulatého nebo čtvercového tvaru. V dílu, který bude provádět funkci příruby, vytvoříme otvor pro průměr hlavy vrtu. V dílu krytu vyvrtejte otvor pod tryskou pro připojení zdvihací trubky a pod objímku kabelu. Vyvrtejte otvory v desce pro upevnění šroubů a šroubů. Příruba je přivařena k potrubí s vrtnou hlavou. V horním uzávěru svařujeme sgon pro připojení potrubí na zvedání vody a kabelového připojení, připevněte nebo svařte šrouby na oči: dvě na horní straně krytu, jedna na spodní straně.

Montážní hlava

Při instalaci špičky se často vyskytuje chyba, která spočívá v tom, že je namontována na plášťové trubce a je to velmi nežádoucí. Pokud namontujete špičku na skříň, může to vést k následujícím potížím:

• vibrace, která je přenášena z čerpadla do pláště, ničí prstencovou cementaci, což zase zvyšuje riziko kontaminace do studny;
• zničení prstencového prostoru vede ke snížení životnosti studny.

Instalace hrotu na plášť může být zdůvodněna pouze tehdy, jestliže:

• pravidelně používané;
• Má malou hloubku a používá se nízkoenergetické čerpadlo.

Uzávěr by měl být umístěn pod mrazem půdy, je lepší udělat v studni betonové výrobky nebo cihly. Před montáží je provedena betonová základna pro jímku, kde je monolitická. Plášťová trubka by měla vyčnívat 20 cm nad vrcholem betonové základny.

Hmotnost betonové základny by měla být 1,5násobkem hmotnosti čerpadla se zdvihacími trubkami a vodou.

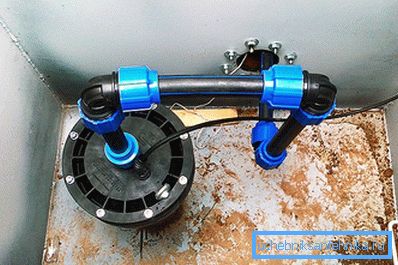

Instalace čerpadla a vodovodních potrubí může být provedena za 3 dny (doba tuhnutí betonu). Postup instalace tipu:

1. Zpočátku je třeba k čerpadlu připojit potrubí, kabel a kabel požadované délky a všechny je táhnoucími svorkami.
2. Připojte volný konec kabelu ke karabině, která je připevněna ke spodnímu šroubu. Vytáhněte kabel a zvedněte trubku přes víčko.
3. Před spuštěním čerpadla do jímky umístěte těsnicí kroužek na přírubu. Poté, co spustíme čerpadlo, je nutné připevnit kryt k přírubě.

Chcete-li utěsnit špičku kabelu, musíte si nasadit tepelně smrštitelné pouzdro, které se potom pomocí frézky na trysce 1,2 "zmenšuje.

Chcete-li prodloužit životnost špičky, musí být natřená a natřena.
