Wellhead: funkce a možnosti

Jaký je tip nebo, jak se také nazývá, špičkou studny? Na co je toto jednoduché zařízení? Jaké materiály jsou vyrobeny a jak jsou namontovány?

Zjistíme to.

Co to je?

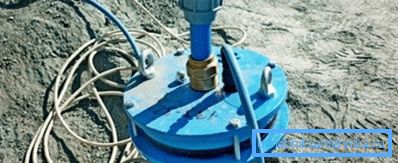

Nádoba se nazývá nekomplikované zařízení - prefabrikovaná příruba, která utěsňuje ústa skříně. Těsnost v moderních provedeních zajišťuje gumové kroužkové těsnění, které stlačuje skříň při utažení hlavy čepičky šrouby.

Mimochodem: není těžké najít ruční práce vyrobené z černé oceli vyráběné řemeslně nebo poloviční. Jsou svařeny na ocelové trubce.

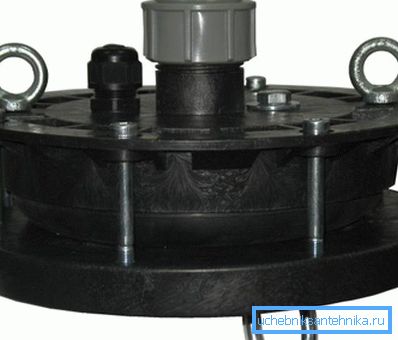

Produkt má několik dalších prvků:

• Ochranná oka nebo svařovaný kroužek pro upevnění kabelu, na kterém je čerpadlo zavěšeno. Volitelně je dodáván s karabinou.
• Otvor pro napájecí kabel s těsněním.
• Armatury pro připojení tlakového potrubí ze spodní a horní strany. Nicméně je stále více možné vidět poněkud odlišné zařízení hlavy vrtu: trysky jsou nahrazeny kleštinou - závitovou tryskou a maticí s prstencovým kuželovým těsněním, které umožňují stlačit plastové polyetylénové tlakové potrubí o průměru 25, 32 nebo 40 milimetrů.
• Dvojice oček nebo šroubů s oky na uzávěru vrtu. Díky tomu, že odtlakujete spojení krytu s pouzdrem, můžete celou konstrukci zvednout společně s čerpadlem.

Proč to potřebujete?

Víčko provádí několik funkcí najednou.

1. Přebírá zátěž z kabelu s čerpadlem zavěšeným na něm a rovnoměrně jej rozděluje na konec pouzdra.
2. Chrání ji před nečistotami, nečistotami, cizími předměty, které mohou čerpadlem zaseknout při zvedání nebo jen ovlivnit kvalitu vody.
3. Výrazně snižuje pravděpodobnost krádeže zařízení. Svařená nebo sestavená s šrouby s tajným (neštandardním tvarem na klíče), čepička, aby se zdvořile odstranila, není snadné.
4. Koncová čepička neumožňuje vniknutí povrchových vod do vrtu.

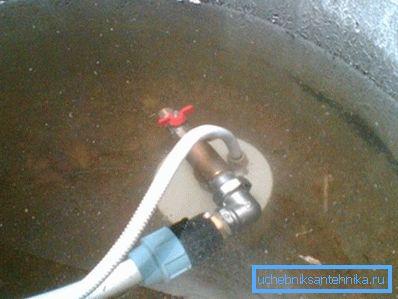

Mělo by se objasnit: ústa jsou obvykle pohřbena v jamce pod úrovní zmrazování půdy. Je zřejmé, že v těžkých deštích může jamka zahřát. Pokud se dostanete do vodonosné vrstvy na vnější straně pláště, špinavá voda z povrchu nebude mít hliníkový zámek a / nebo cementovat kufr, potrubí samo o sobě musí být utěsněno.

1. Konečně, přítomnost špičky může vážně zvýšit produkci. Kvůli čemu? Představte si uzavřenou nádobu, částečně naplněnou vodou. A teď násilně odstraňte z něj část vody přes tenkou trubičku. Vnitřní je vytvořeno vakuum, že? Zdá se, že analogie je jasná: snížený tlak uvnitř studny působí jako vakuové čerpadlo a čerpá zvýšené objemy čisté vody z vodních nádrží.

Co to jsou

Velikost

Nejběžnější je samozřejmě špička pro průměr pouzdra 125 milimetrů. Důvod? Je to jednoduché: většina komerčně dostupných čerpadel pro vrty pro domácnosti má průměr 4 palce nebo jen přesahuje 100 mm.

Vzhledem k tomu, že pro normální zdvihání a spouštění čerpadla je zapotřebí mezera mezi ním a pláštěm nejméně o 1-2 centimetry a cena běžícího vrtáku se zvyšuje se zvyšujícím se průměrem, volba sekce je zřejmá.

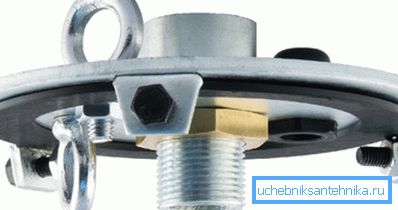

Málokdy existují výrobky pro velikosti 133, 140 a 159 mm. Kromě toho existují univerzální konstrukce, které lze instalovat na trubky různých průměrů.

Materiál

Z čeho mohou být tato zařízení vyrobena?

Ocel

Ogolovki z ní často vyráběli vlastní ruce, používali svařovací stroj a brusky. I přes nízké výrobní náklady to není nejlepší možnost - demontáž svařovaného hrotu je poměrně obtížná a neměli byste zapomenout na korozi oceli.

Samozřejmě, že výrobky z oceli jsou chráněny nátěry barvy a laku. Avšak v podmínkách vysoké vlhkosti, ne každý nátěr může trvat déle než dva nebo tři roky; jakékoliv poškození ochranné vrstvy otevírá cestu k rezivění. Navíc poškození vnitřního povlaku je při svařování nevyhnutelné.

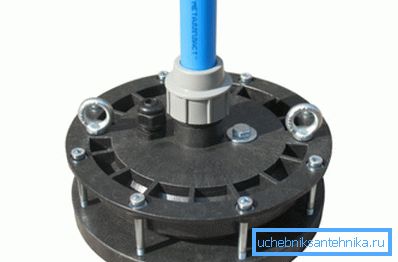

Polypropylen

Cena výrobků z ní začíná od 600 rublů. Polypropylen je lehký, trvanlivý a pevný plast, který je odolný proti korozi, vlhkosti a chemicky agresivním látkám. Nevýhody zahrnují možná omezenou pevnost: maximální zatížení pro špičky vyrobené z tohoto materiálu je omezeno na 200 kgf.

Litina

Náklady na litinové kryty jsou poněkud vyšší než u plastů. Vyšší a trvanlivost: typické maximální zatížení je již 500 kgf. Ale životnost je poněkud snížena: litina není tak náchylná k korozi jako černá ocel, ale stále ještě není zcela chráněna.

Montáž

Pokyny k instalaci hlavy vrtu s těsnicím těsněním jsou poměrně jednoduché.

1. Plášťová trubka je řešena přísně v pravém úhlu k ose. Řez je vyčištěn od otřepů.

Upozornění: u univerzálních špiček může být nutné vyfrézovat čelní stranu. Tyto výrobky netlačují trubku venku, ale jsou na svém konci tlačeny plochým pryžovým těsněním.

1. Kabel čerpadla je bezpečně připevněn ke šroubu s očkem. Tlaková trubka je připojena k čerpadlu a prochází tryskou ve špičce; Stejná operace se provádí pomocí napájecího kabelu.
2. Příruba a víko jsou pevně opotřebované na okraji pouzdra a navzájem se utáhnou, čímž se těsnění stlačí.
3. Přebytečný kabel a trubka jsou vytaženy a zalomeny kabelovou průchodkou a kleštinou.

Závěr

Jako vždy, video v tomto článku nabídne čtenáři další materiály k tématu, o kterém diskutujeme. Úspěchy!
