Výkres jeřábu: typy a konstrukční vlastnosti ventilů

V tomto článku se podíváme na výkres hydraulického jeřábu a také vám řekneme o tom, co představuje všudypřítomné uzavírací ventily použité při konstrukci různých potrubí.

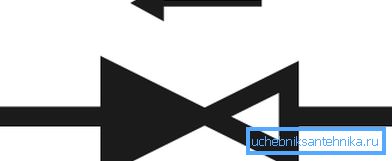

Kromě toho určíme, jak je určení jeřábu na výkresu provedeno tak, aby tyto symboly byly srozumitelné u instalatérů, kteří se zabývají vybavením stavebního objektu se sanitárním zařízením.

Ale nejdříve se zamyslíme nad hlavními použitými jeřáby a jejich strukturálními rysy.

Hlavní odrůdy

V současné době se při úpravách obytných budov s uzavíracími ventily používají následující úpravy potrubních ventilů:

• modifikace s jedním ventilem, určené k napájení pouze studené nebo teplá voda;
• směšovače se dvěma ventily;
• pákové míšovače;
• modifikace vybavené termostatem;
• bezkontaktní jeřáby.

Seznamte se s kategoriemi zařízení podrobněji.

Jednoduché ventily

Konstrukce jednohlenního jeřábu předpokládá přítomnost jednoho setrvačníku. Použití zařízení proto umožňuje ovládání průtokové hlavy, nikoli však teplotu.

Taková zařízení našla největší uplatnění při uspořádání venkovských kuchyní a koupelen, kde není poskytována příležitost dodávky horké vody. Tento typ uzavíracího ventilu se skládá z tělesa z nerezové oceli, mosazi, mědi, silu a podobně, která uzavírá ventilovou skříň s gumovým těsněním nebo s keramickým uzávěrem.

Výpust je připojen k tělu pomocí šroubového nástavce. Existují však modely, jejichž tělo a výtok jsou jediný celek. Jádro uzamykacího mechanismu je našroubováno do pouzdra a upevněno pomocí potrubí a pryžových těsnicích kroužků.

V souladu s typem uzamykacího mechanismu jsou ventily s jedním ventilem rozděleny do následujících úprav:

• Semi-točité jeřáby se skládají ze dvou kombinovaných keramických desek. Během provozu tyč otáčí a otáčí horní desku, která se posouvá vzhledem k pevné desce. Když jsou desky vyrovnány, přívod vody je zavěšen, a když je mezera otevřena mezi deskami, voda prochází volně.
• Modifikace typu šneku funguje v důsledku rotačního pohybu. Jeden z konců kohoutkové nápravy je vybaven těsněním z tlusté gumy. Při otáčení tyče se pryžové těsnění přitlačuje k "sedlu" a přeruší přívod vody. Naopak, když těsnění stoupá v důsledku otáčení tyče proti směru hodinových ručiček, přívod vody se obnoví.

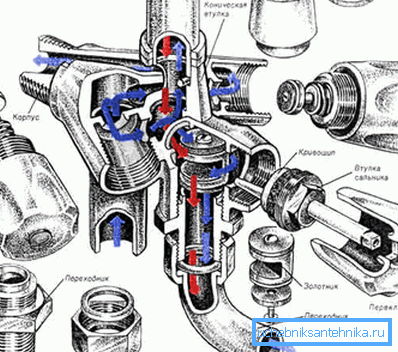

Směšovače dvouválcového typu

Míchadla se dvěma samostatnými setrvačníky jsou zařízení, která umožňují současně nastavit tlak a teplotu přívodu vody. Do zařízení je dodávána studená a teplá voda. Proto je takové sanitární zařízení nejlepší možností jak pro koupelny, tak pro kuchyně.

Konstrukce dvouválcového mixéru obsahuje následující prvky:

• dva oddělené ventily, z nichž každý otáčí zásobu samostatné patrony;
• kazety pro řízení dodávky horké a studené vody;
• hubice pro odstraňování vody;
• provzdušňovač, umístěný na hubici, určený pro hrubý čisticí proud a zabraňuje vzniku postříkání;
• spínač (kohoutek), který mění směr proudění z hubice do konvice.

Důležité: Při výběru dvouválcového mixéru se ujistěte, že jeho tělo je vyrobeno z nerezové oceli nebo mosazi. Modifikace vyrobené z železného kovu nebo siluminu, navzdory skutečnosti, že jejich cena je nízká, rychle selžou.

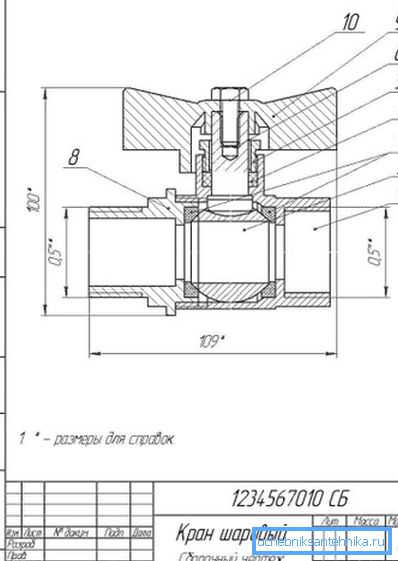

Pákové kulové mixéry

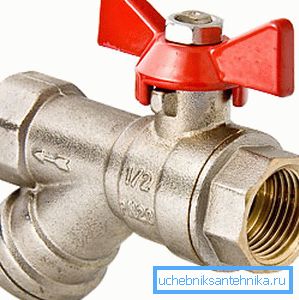

Na trhu je široká škála kulových kohoutů, ale teď mluvíme o verzi s jednou pákou určenou pro domácí použití.

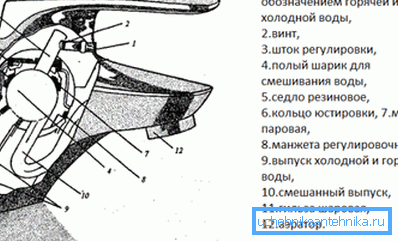

Instalatérské zařízení s kuličkovým uzamykacím prvkem se skládá z následujících částí:

• pouzdro se spojovacími prvky pro připojení hadic a montážní desku;
• páka pro ovládání přívodu vody;
• kuličková kazeta;
• těsnící těsnění;
• samostatná hubice nebo hubice v kombinaci s tělem;
• aerator.

Charakteristickým rozdílem takových směšovačů od jiných uzamykacích zařízení je přítomnost kulové patrony ve tvaru duté koule se třemi otvory.

Pro provoz takové kazety se používá speciální gumové sedlo. Kulová kazeta s pákou je upevněna v pouzdru pomocí manžety a přídržného kroužku.

Provoz zařízení se provádí zvednutím páky nahoru. Po zvednutí páky se voda dodává nebo smíchá.

Důležité: Při nákupu míčového mixéru se ujistěte, že kovový tělo nemá tloušťku menší než 0,2 cm. Samozřejmě, že materiál pro tělo by měl být z nerezové oceli nebo mosazi. Navíc před nákupem je třeba zkusit hladkost páky, pokud je pohyb trhlý, musí být zakoupen takový přístroj.

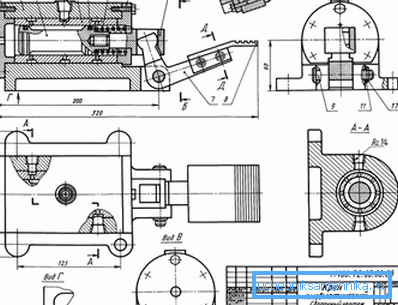

Směšovače přístrojů s termostatem

Pokyny pro použití takového jeřábu se vyznačují jednoduchostí a pohodlností. Faktem je, že stačí nastavit teplotu vody jednou a poté můžete nastavit pouze průtokovou hlavu.

Tato funkce je zajištěna přítomností termostatu - zvláštního zařízení, které reaguje na změny teploty a udržuje tyto indikátory na jedné úrovni. S výjimkou termostatu se zařízení takových zařízení příliš neliší od úplné sady konvenčních mixérů. (Viz také článek Jak instalovat baterii na dřez: funkce.)

Ventily termostatu se skládají z následujících prvků:

• ocelové nebo mosazné tělo;
• setrvačníky nebo nastavovací rukojeť;
• keramická kazeta;
• doplňkové vybavení pro sprchové modely.

Důležité: Zařízení vybavená termostatem, tato špičková zařízení a proto jejich prodej by měl být předmětem záruky prodávajícího nebo továrny výrobce.

Závěr

Nyní, když víte, jaká je montážní výkres sanitárního zařízení, můžete určit, které díly je z kohoutku sestavena a které části mohou být odpovědné za určité poruchy. Přítomnost schématu zařízení tak umožňuje její údržbu a opravu ručně.

Existují nějaké otázky, které vyžadují komplexní vysvětlení? Další užitečné informace lze nalézt sledováním videa v tomto článku.
