Vyhazovač pro samotnou čerpací stanici

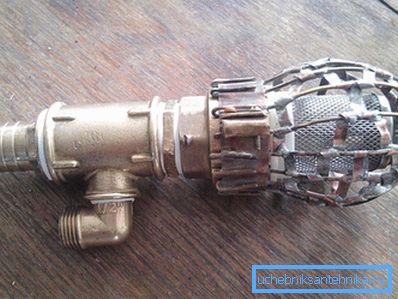

Odstředivá povrchová čerpadla se nejčastěji používají k zásobování vody z vrtů, méně často se používají k zásobování vodou ze studny. Použití tohoto typu čerpadla má omezení, kterým je neschopnost zvednout vodu z hloubky větší než 8 m, pokud je vodní zrcadlo ve vrtu nižší než 8 m, pak nebude fungovat na zvedání vody běžným čerpadlem. Aby čerpadlo zvedalo vodu z větší hloubky, musí být do systému zahrnuto další zařízení, které se nazývá vyhazovač. Není vždy možné ho najít v prodeji, a kousnutí cen a vytvoření ejektoru pro čerpací stanici s vlastními rukama ze šrotového materiálu je docela realistický. Samozřejmě, nebude to tak efektivní jako vyhazovač průmyslové výroby, ale je zaručeno, že do chybějící hloubky přidáme zhruba 5 m.

Jak pracuje ejektor

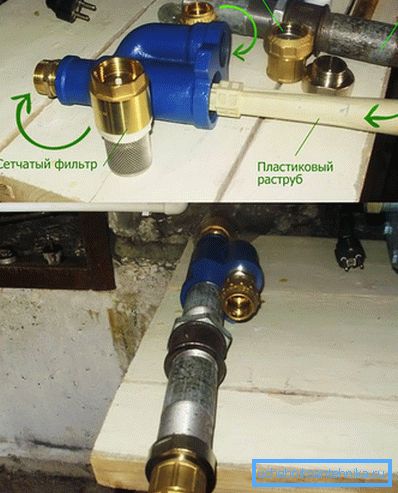

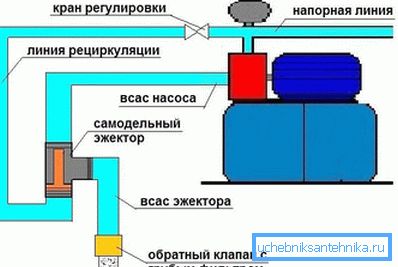

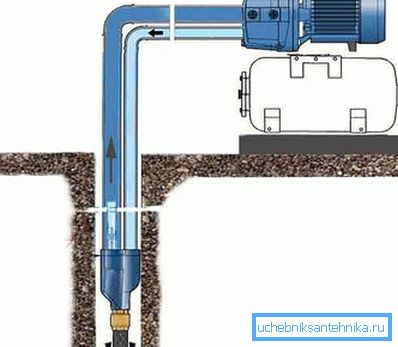

Princip činnosti ejektoru je založen na pohybu vody v potrubí, který se dostává do jemně zužující se části ejektoru zvyšuje jeho rychlost, což vede k zóně se sníženým tlakem, kde je voda odtahována zvenku. Externí vyhazovač čerpací stanice pracuje tím, že přivádí vodu přes recirkulační potrubí, přičemž proud, který vstupuje do zužující se části, zvyšuje rychlost a tvoří zónu se sníženým tlakem, kde je voda odsávána zvenku, aby kompenzovala nízký tlak. Jinými slovy, vyhazovač tlačí vodu do výšky, od níž může čerpadlo již nasát.

Účinnost vyhazovače je charakterizována koeficientem vyhození, který ukazuje množství nasávané vody na jednotku množství recirkulované vody. V našem případě je koeficient vyhazování pro vodu 0,12, tj. Když je průtok v vyhazovacím zařízení 1000 l / h, vyhazovač vysává přibližně 120 l / h.

Konstrukce vyhazovače (možnost 1)

Nejjednodušší ejektor lze sestavit na základě odpaliště a sytiče - tyto detaily budou sloužit jako Venturiho trubice ve velmi zjednodušeném provedení. Tvarované prvky pro ejektor lze použít z různých materiálů (kov, plast). V tomto případě je konstrukce ejektoru sestavena z mosazného třecího a kleštinového kování pro kovové trubky.

Průměr tvarovaných prvků pro návrh ejektoru se stanoví v závislosti na výkonu čerpací stanice a průměru sacího a recirkulačního potrubí, průměr sacího potrubí nesmí být menší než 25 mm. V našem designu se použije odpaliště o průměru 20 mm se sací trubkou 26 mm a recirkulační trubkou o průměru 12,5 mm.

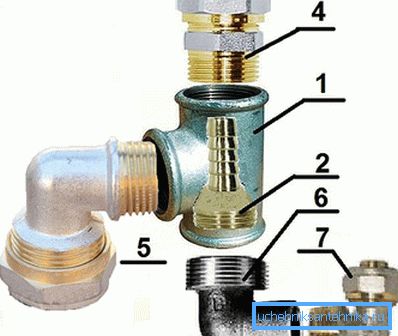

1. Tee? "Mm.
2. Spojení? "Mm a větví 12 mm.
3. Adaptér 20? 25 mm.
4. Úhel 90? (vnější / vnitřní) pro kovovou plastovou trubku? "? 16 mm.
5. Úhel 90? (vnější / vnitřní) pro kovovou plastovou trubku? "? 26 mm.
6. Úhel 90? (externí / interní)? "?".

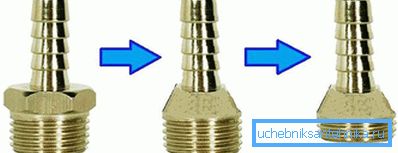

Obtížnost v tomto návrhu může způsobit tlumení, bude muset být mírně modifikována, jmenovitě otočením šestiúhelníku na kuželovitý stav.

Spodní základ tvarovaného kužele by měl mít průměr o několik milimetrů menší než vnější průměr závitu trysky, je také nutné zkrátit jeho závit na maximálně čtyři otáčky. Pomocí trysky je třeba řídit nit a vyříznout ještě několik otáček na výsledném kuželu.

Nyní můžete sestavit ejektor. Za tímto účelem je těsnění (2) těsně uzavřeno uvnitř odpalovacího otvoru (1), takže kování přesahuje 1-2 mm za horní okraj bočního výtoku odpaliště a tak, aby zůstalo alespoň čtyři otáčky na vnitřním závitu odpalovače, takže výstup může být zašroubován (6). Pokud zbývá zbývající volná nit z odpaliště, bude nutné odstranit závity spojky, v případě nedostatečné délky spojky, můžete na ni položit kus trubky. Vývodem (5), kterým bude nasávána voda, je nutné nasadit zpětný ventil tak, aby při spuštění systému voda nepřecházela ze systému přívodu a recirkulace vody, jinak se systém nespustí. Také je třeba utěsnit všechny závitové spoje pomocí tmelu.

Takový vyhazovač nebude mít vysoký vyhazovací koeficient kvůli nedokonalosti konstrukce Venturiho trubice, takže jej lze použít k zvedání vody z hloubky nepřesahující 10 m.

Možnost 2

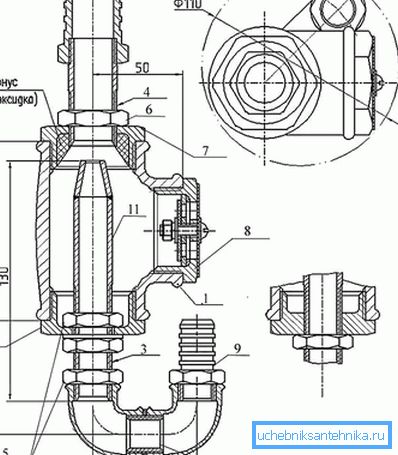

Existuje ještě jedna možnost, jak vytvořit ejektor, takový návrh je účinnější vzhledem k perfektnější Venturi trubce, je těžší vyrobit, ale koeficient vyhození bude vyšší než u předchozího modelu.

1. Tee? 40 mm.
2. Klepněte na 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Zámek 1/2 "mm.
6. Pojistná matice 3/4 "mm.
7. Stub.
8. Zpětný ventil
9. Union 1/2 "mm.
10. Montáž 3/4 "mm.
11. Tryska 10 mm.
12. Závitový sgon 1/2 "mm.

Takový vyhazovač je vyroben z dílů ve tvaru oceli. Jako trysku (11) můžete použít měděnou trubku, dělat v ní podélné řezy, stlačit a spárovat švy. V zástrčkách (7) je nutné vytvořit otvory o vhodném průměru a řezat závity, aby se zaskakovaly svahy (3 a 4) a zajistily je pojistnými maticemi. Tryska bude muset být při pádu fixována.

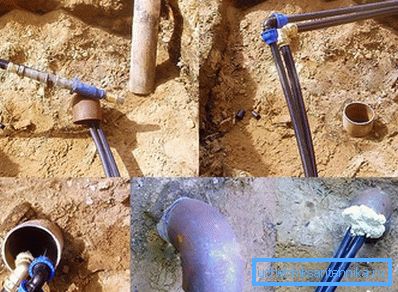

Vlastnosti instalace a provozu

Práce ejektoru bude účinná pouze u výkonných čerpadel, nejméně 1 kW s vysokým výkonem a hloubky instalace vyhazovače maximálně 20 m, instalace hlouběji dramaticky snižuje účinnost ejektoru. Aby se čerpadlo se vzdáleným vyhazovacím ventilem nezdařilo, je nutné umístit přívodní trubky do vyhazovače přísně svisle. Zkontrolujte, zda je před čerpadlem hrubý filtr, protože čerpadla jsou velmi zranitelná abrazivními částicemi, které mohou poškodit čerpadlo. Před čerpadlem na recirkulačním potrubí je nutné instalovat ventil, aby bylo možné nastavit množství vratné vody, a tím upravit účinnost odsávání vyhazovače.
