Vybíráme a instalujeme ventily mom-mom, mom-tat a jiné typy

V tomto článku budeme mluvit o tom, co je mom-tat jeřáb a jak se liší od podobných zařízení s jinými typy spojovacích prvků. Kromě toho uvažujeme o klasifikaci jeřábů podle typu připojení a také o funkcích těchto zařízení.

Klasifikace rychloupínacích závitových spojů

Nevíte, jak se kohout 1 2 otec táta liší od podobného zařízení mom-mom? Za účelem vyčerpávající odpovědi na tuto otázku považujeme vlastnosti závitových spojů používaných při montáži potrubních systémů.

Aby bylo potrubí spojeno s armaturou, je nutno na jedné straně namontovat spojovací prvek a na druhé straně spojku. Tím se šroubení namontuje do spojky, čímž se dosáhne požadované pevnosti připevnění.

Samozřejmě, aby popsaný způsob upevnění byl aplikován v reálných podmínkách, spojovací prvek ve formě spojky musí být vybaven vnitřním závitem a montáž musí být vnější.

Tradičně se "mom" nazývá spojovací prvek, který je vytvořen jako spojka. Takže "otec" je spojovací prvek, vytvořený ve formě sytiče.

Důležité: Schémata zapojení, které pracují s použitím "mom" a "tatínka", se běžně používají při konstrukci potrubí malého a středního průřezu průměrů. Instalace velkých potrubních systémů o průřezu větším než 50 mm se obvykle provádí pomocí silnější příruby nebo svařovaného spoje.

Tak jsme se rozhodli pro hlavní typy závitových přípojek, které se používají při konstrukci potrubí, zpět k úvaze o ventilech.

Závitové konektory na ventilech

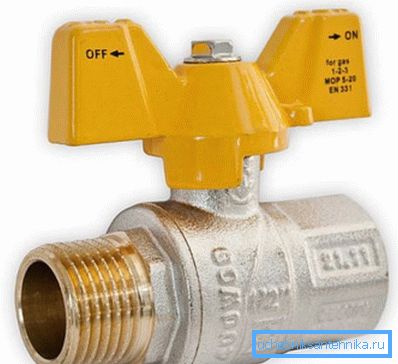

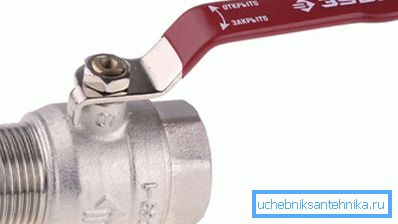

• Crane 1 2 maminka, co charakterizuje jeho design?

Na těle zařízení kromě tyče s setrvačníkem vidíme dvě trysky umístěné na stejné ose. Na jedné straně je tryska zakončena vnitřní závitovou spojkou, jejíž průměr je 1/2 (12,7 mm).

Na druhou stranu potrubí končí pomocí vnější závitové trysky.

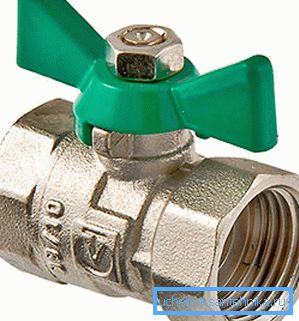

• Ventily matky a matky na obou stranách jsou vybaveny tryskami, které končí ve spojkách. Taková zařízení jsou nejlepším řešením pro instalaci jeřábu v rozbití potrubí.

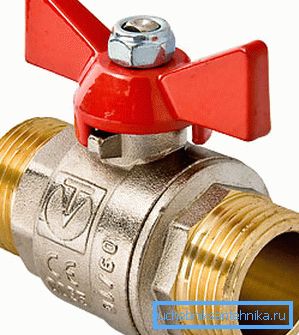

• Zařízení se spojovacím prvkem typu "otec-otec" jsou sanitární kování, na obou stranách jsou kování s vnějšími závity.

Důležité: Ve všech uvedených zařízeních jsou pouzdro a spojovací prvky vyrobeny z mosazi nebo nerezové oceli AISI 316L. Získání ventilů ze železných kovů nebo lehkých slitin s přídavkem hliníku se nedoporučuje.

Funkce aplikace

Moderní kulový ventil slouží k vybudování potrubí pro přepravu kapalných a plynných médií. To je důvod, proč je možné nalézt zařízení k prodeji se spojovacími spojovacími prvky, určenými pro práci s plynem nebo pro práci s vodou.

Takže, jak se liší plynové modifikace od vody, s výjimkou barvy pera?

1. Uzavírací ventily plynu jsou vyráběny s ohledem na bezpečnostní požadavky na přívod plynu. Dodržování těchto požadavků ovlivňuje kvalitu použitých materiálů a přesnost montáže všech konstrukčních prvků.

Všechny oficiálně vyráběné ventily pro distribuční sítě plynu podléhají povinné kontrole kvality a následně jsou certifikovány pro použití na území Ruské federace a zemí SNS.

Ventily pro plyn se vyznačují těmito vlastnostmi:

• Veškeré konstrukční prvky, včetně dříku, jsou sestaveny uvnitř skříně, díky čemuž je zařízení naprosto netěsné a neoddělitelné.
• Přítomnost protivýbušné tyče činí provoz bezpečným jak v domácím, tak v průmyslovém prostředí.
• Přítomnost technologických zařízení navržených k zablokování a utěsnění setrvačníku.
• Schopnost obsluhovat zařízení v širokém rozsahu teplot (od -40 ° C do + 60 ° C), což je více než důležité při provozu v domácích klimatických podmínkách.
• Schopnost používat zařízení v širokém rozsahu tlakových indikátorů (kohouty jsou navrženy pro jmenovitý tlak až 5 barů a maximálně 20 barů).

1. Kulové ventily pro vodu se vyrábějí s menším počtem požadavků na kvalitu výsledného výsledku.

Jediným základním požadavkem, který musí konečný výrobek splňovat, je kombinace těsnosti a vysoké odolnosti proti korozi.

Z vnější strany se kulové ventily pro vodu neliší od podobných zařízení navržených pro práci se zemním plynem. Existuje však jeden důležitý bod: jestliže plynová baterie může být umístěna na vodovodní přípojce, pak uzavírací ventily nelze použít k práci s plynem!

Vlastnosti instalace plynových ventilů

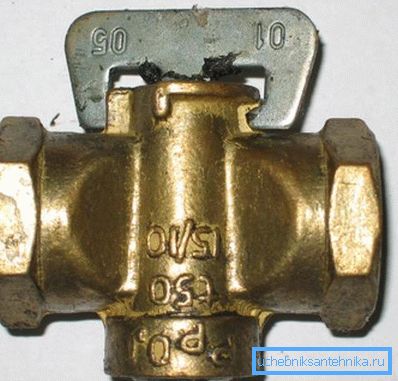

Až donedávna byla dodávka zemního plynu do domácností nebo bytů ovládána korkovými kohouty matka-matka. Taková zařízení byla navíjena na vnější závity v rupture potrubí.

Aby byla zajištěna požadovaná těsnost, byl závitový kloub převlečený s vlečkou a později se zápachovou páskou. Pro prodloužení životnosti spojů byla mezera podél obrysu armatur v spojce lakována olejovou barvou, která po vysušení vyloučila možnost úniku.

Dnes jsou primitivní a nekorodující korkové jeřáby nahrazeny pokročilejšími úpravami kuliček s velkým zdrojem.

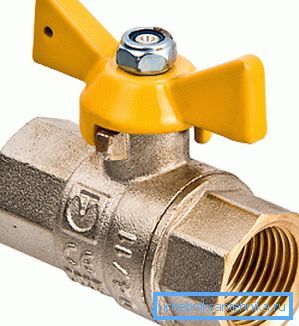

Nové přístroje, jako staré verze, jsou vybaveny spojovacími prvky typu "matka-matka". To se provádí pro snadnou instalaci v rupture potrubí bez nutnosti dalších přechodových tvarovek, které mohou nepříznivě ovlivnit stupeň těsnosti konstrukce.

Důležité: Při výstavbě plynárenských rozvodných sítí se používá pouze certifikované uzamykací zařízení. To znamená, že koupíte ventil pro plyn, nezapomeňte se ujistit, že certifikát je k dispozici.

Výměnu zajišťovacího zařízení provádějí odborníci se speciálními tolerancemi. Nezávislá instalace je v první řadě potenciálně nebezpečná a navíc může způsobit sankce.

Vlastnosti instalace klapek

Instalace kulového kohoutu na kovové trubky může být provedena ručně, aniž by bylo nutné najmout odborníky.

Pokyn práce je následující

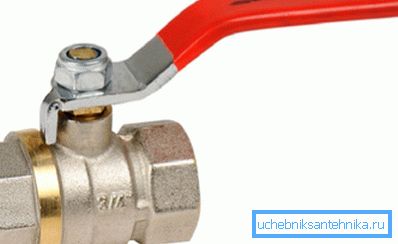

• Pokud potřebujete nainstalovat zařízení, jako je "matka-matka", řezeme potrubí, když jsme předtím vypnuli přívod vody. Odřízněte kus trubky o velikosti těla jeřábu, bez počítání postranních trubek.
• Zpracováváme konce potrubí pomocí brusky, čištění otřepů. Pak odstraníme vnější zkosení, což zjednoduší proces závitování.
• Dále připravte řezačku (tryskačku) a vložte do ní řezací frézku odpovídající velikosti závitového závitu.
• Konec potrubí je mazán tenkou vrstvou maziva, například můžete použít lithol. Používejte stejné mazivo na řezacím nástroji.
• Aplikujeme frézu na konec potrubí a s určitou námahou začneme řezat závity striktně ve směru hodinových ručiček. Odřízněte asi 6-7 otáček.

Jeřáb na železné trubce musí být navinut alespoň 5 otáček. Dnes na trhu si můžete zakoupit zařízení s uzávěrem matice, navržená pro 3 otáčky, neměli byste si koupit takovou výztuž, protože je určena pro mosazné a měděné trubky.

Důležité: Pokud se po několika otáčkách deska utahuje, vrátíme se zpět o jednu otáčku a takto tříštíme třísky. Poté se můžete znovu posunout dopředu.

• Čisté kovové piliny čistíme z hotových nití a větru nebo pásku.

Navíjení se provádí ve směru navíjení jeřábu. Pokud otřesete v opačném směru, zkroucená spojka sestaví těsnění do hromady.

• Žací jeřáb sklízíme na připravených koncích trubek, které byly dříve odstraněny z konzol. Uchopíme klíčovým klíčem, natlačíme ventily, dokud nebudou provedeny 4-4,5 otáčky z každého konce. Ujistěte se, že se setrvačník zařízení dostane do roztavené polohy, kde se jen otočí.

Polymerní odrůdy ventilů typu "matka-matka"

Kromě výše uvedených kovových zařízení s spojovacími konektory na tryskách se běžně používají uzavírací ventily z polymerních materiálů. Typickým příkladem jsou polypropylenové kohouty určené pro instalaci v instalačních systémech.

Taková zařízení jsou na obou koncích vybavena spojkami, do kterých jsou konce trubek vloženy během procesu pájení. Vodovodní armatury vyrobené z polypropylenu, stejně jako kovové analogy, se vybírají podle průměru vstupů měřených v palcích. Cena polymerních výrobků je však cenově výhodnější než cena kovových výrobků.

Téměř všechny polypropylenové jeřáby na trhu jsou zařízení s kuličkovým uspořádáním s matkami a matkami.

Závěr

Nyní, když jsme se dozvěděli, jaké typy připojení se používají na ventilech a jak se některé typy ventilů liší od ostatních, je načase, aby tyto znalosti provedly.

Máte nějaké otázky, za které jste neobdrželi žádné zajímavé odpovědi? Další užitečné informace lze nalézt sledováním videa v tomto článku.
