Vybavíme příměstské zásobování vodou ze studny
Je velmi možné vybavit systém zásobování vodou v zemi vlastními silami ze studny, pokud se samozřejmě nachází na vaší ploše a ne vrtá se do klubovny a vaše sousedy ji také používají. Faktem je, že v potrubí není možné umístit více než jedno ponorné čerpadlo.
A veškerá jeho automatizace může být pouze na jednom místě a vodní skládací jednotka by měla být instalována pouze po čerpací stanici. Ale jedná se o domácnost, ne o technický problém, a máme zájem o instalační práci, o níž budeme diskutovat níže, a navíc ukážeme video v tomto článku.

Instalatérství v domě
Dobře
Poznámka: Je třeba poznamenat, že existují dva typy studní - artesian a písek. Druhá možnost (je menší), můžete provést sami sebe, aniž byste se žádali o povolení a nezískali žádné informace. Ale artesiánské vrstvy patří státu, takže k vrtání takových studní budete potřebovat balíček dokumentů a placenou licenci k získání vody.

- Celkově by při vrtání studny měl být vydán technický průkaz, v němž je jeho průtok, ale bohužel není vše děláno tak, jak to vyžaduje zákon, a proto budete muset určit tento parametr sami. Je nutné, abyste věděli, jakou sílu může být čerpadlo používáno, konkrétněji, kolik koupelen bude studna schopna udržovat ve stejnou dobu.
- Chcete-li to provést, budete muset označit úroveň zrcadla (nepoužívejte jej alespoň po dobu jednoho dne) a vyčerpávejte veškerou vodu ze studny pomocí stejného čerpadla, které použijete, a pak zjistěte, jak dlouho se naplní vaše značka - tohle úroveň se nazývá statická. Nyní musíte rozdělit objem čerpané vody v okamžiku doplnění a dostanete průtok - Včerpané vody/ tplnění= studený průtok, který můžete převést na litry za minutu za hodinu nebo za m3/ min, m3/ hodina
- Nyní potřebujete čerpadlo, které vyzdvihnete debet (m3/ hodinu) a parametry jednotky můžete vidět v technickém pase (návod k použití) nebo v pouzdře. Během instalace, když spustíte čerpadlo do vrtu, nepokládejte ho okamžitě - nejdříve ho spusťte a počkejte, až se hladina vody stabilizuje, to znamená, že čerpání se rovná doplňování. To bude statická úroveň, kterou je třeba měřit úroveň ponoření čerpadla (nejméně 30 cm od zrcadla).
Název koupelny | Tok vody |
Umyvadlová baterie | 0,4 m3/ hodina |
Bidet | 0,4 m3/ hodina |
WC mísa | 0,4 m3/ hodina |
Záchytné kohouty | 0,7 m3/ hodina |
Myčka nádobí | 0,7 m3/ hodina |
Pračka | 0,7 m3/ hodina |
Sprchová kabina | 0,7 m3/ hodina |
Hydrant pro zavlažování zahrady (zahrada) | 0,7 m3/ hodina |
Koupel | 1,1 m3/ hodina |
Spotřeba vody za hodinu v různých koupelnách
Řepky a pytlíky

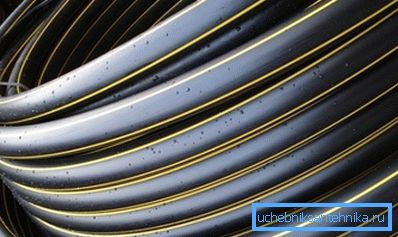

V každém případě budete muset vykopat výkop, vedoucí ze studny do domu, podél kterého bude položen elektrický kabel, který propojí ponorné čerpadlo a připojovací potrubí 32 mm - nyní se používá HDPE - polyethylen s nízkou hustotou.
Hloubka příkopu bude přímo záviset na klimatu ve vaší oblasti, musí být vykopána o 50 cm hlouběji než bod mrazu země, takže na některých místech může být více než jeden a půl metru. Dno musí být vyplněno polštářkem s výškou nejméně 2 cm - umožňuje rovnoměrné rozložení celého zatížení potrubí, když je posypáno půdou.
Pokud je váš venkovský dům na základové desce, pak je docela možné, že jeho podrážka je také pod bodem mrazu, a pak nebudete muset projít pod pásem, ale skrze něj.
Abyste to udělali, musíte vyrazit beton, který má nejspíše výztužný rám, takže zde byste neměli používat vrtačku nebo dláto jako trysku pro děrovačku, ale vrtačku a dláto (jestliže na to narazíte, pak budete mletí).
Chcete-li mít možnost pracovat volně v zákopu s děrovacím zařízením, zvenku a uvnitř budovy jsou vykopány pitholy - velikost je určena vlastními rozměry.
Pro pohodlí preventivní údržby studny je dobře - může být umístěn z cihel nebo betonové široké prstence a uzavřít horní kryt. Později, pokud je to nutné, je izolační vrstva izolována. Také Namísto betonového kazonu se používá adaptér pro dolní díry, který budeme popsán níže.
Adaptér

V případech, kdy neexistuje žádná možnost, nebo jen touha instalovat betonový kiosk, s nímž můžete udržovat studnu, použijte adaptér, jehož cena bude mnohem nižší než instalace betonové studny. Takové zařízení je poměrně snadno namontováno pod úrovní zamrznutí země, o čemž nyní vám řekneme.

Po namontování vrtu bude skříň vyšší, než je požadováno, proto je nadměrná část odříznuta mlýnem, takže kus nad zemí, který bude uzavřen špičkou. Poté se v potrubí vytvoří otvor, který je pod bodem mrazu země, s diamantovým mlýnem nebo ocelovým mlýnem pro montáž tohoto adaptéru.

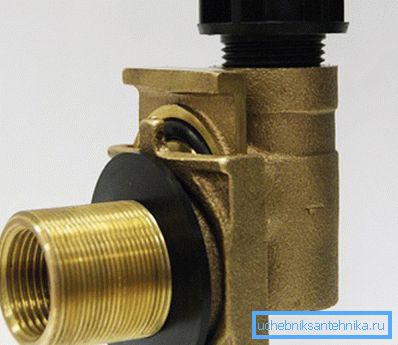

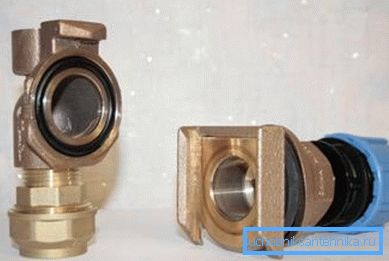

Poté, co jsme udělali díru, odpojíme adaptér na dvě části - v drážkách právě opouští jeden z druhých, jak je vidět na horní fotografii. Část, která má trysku s vnějším závitem (je zřejmé, že je na ní přišroubována matice) je zapotřebí pro montáž na trubku.

Je to docela jednoduché, když ho upevníte na potrubí - stačí, abyste potrubí dostali zevnitř trubkou do otvoru a namontujte ji zvenku maticí, ale to je jen zřídka možné, když je špička pod úrovní země. Je-li do otvoru dlouhá vzdálenost, je tato část spuštěna pomocí tyče (adaptér je sestaven a tyč je přišroubována na jinou část) nebo drátu.

Začínáme s montáží - vřetenem zpětného ventilu na čerpadlo a měřením plastového potrubí od ventilu k adaptéru tak, aby hloubka ponoření do vody byla alespoň 30 cm pod statickou hladinou (tento koncept byl vysvětlen výše).

Nyní můžeme pokračovat v hlavní a závěrečné fázi instalace čerpadla - proto nebudeme schopni bez tyče, která je našroubována na vnitřní straně adaptéru - tato část je zřetelně viditelná na fotografii, která ukazuje, jak je adaptér odpojen - něco jako černá miska nahoře.
Takže nyní musíte čerpadlo ponořit do potrubí, držet ho pružnou polyetylénovou trubkou a potom pokračovat v potápění pomocí tyče - okamžitě na něj značíte, abyste věděli, zda vnitřek adaptéru dosáhl vnější části (značka na tyči je vnější část potrubí). S největší pravděpodobností nebudete moci poprvé vstoupit do drážky, ale to není důvod pro frustraci, uděláte pár dalších pokusů a určitě se dostanete.
Poznámka: Jako přídavnou tyč můžete použít stejnou trubku PND pomocí stlačovací armatury - upevněte armaturu k upevňovacímu bodu (černou misku) a poté připojte trubku k ní. Pouze HDPE musí být pevně uchycena a šroubovací kování na adaptér neskončena tak, aby byla po instalaci snadnější jej vyjmout.
Kabel, který je připojen k čerpadlu pro upevnění, je přišroubován k horní části hlavy, takže čerpadlo spočívá na něm, nikoliv na adaptéru nebo elektrickém kabelu. Elektrický kabel může být připojen ke svorkám nahoře, ale můžete ho jednoduše uvolnit do příkopu a obcházet tyto svorky - stále jej musíte zvyšovat, protože to nebude postačující pro budovu.
Přívod vody do domu

Adaptér zaskrutkujeme kompresní polyetylénovou pouzdru pro potrubí a upevníme HDPE trubku na druhý konec, který nasadíme podél výkopu až k domu, stačí vytvořit rezervu pro vstup.
Tehdy bychom měli mít zákop s pískovým polštářem a dírou pod nebo v základové pásce, stejně jako jámu v místnosti. Kajon v domě je zpravidla zdědený z cihel a pak omítnut, ale pro tento účel se někdy používají betonové prstence nebo dokonce i široký plastový sud.

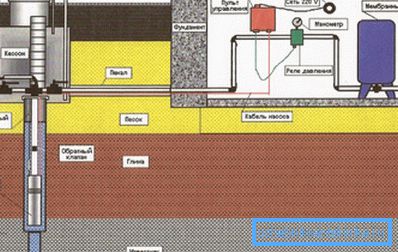

Představme si tedy podmíněnou situaci, že jsme do kavárny, který byl v místnosti vybaveni, dostali polyetylénovou trubku a elektrický kabel (do příkopu je příliš brzy - to se děje až po testování). Nyní nás zajímá další schéma zásobování vodou v dachu ze studny a hned po HDPE potrubí namontujeme hlavní ventil (topný kabel se nepočítá, je to volitelný), po kterém hrubý filtr řeže.
Horní fotografie ukazují, že podle schématu je blok spojen s tlakovým spínačem a snímačem suchého chodu, i když autor tohoto článku dospěl k závěru, že je lepší koupit snímač a relé odděleně - což prodlužuje jejich provozní životnost. V každém případě může selhat pouze jedno zařízení, nikoli celá jednotka.
Kabelový kabel z čerpadla a kabel, který vstupuje do zásuvky s napájecím zdrojem 220 V, jsou připojeny k svorkám relé, ale nemůžete instalovat snímač suchého chodu, ale slouží k automatickému vypnutí čerpadla, pokud nepčerpává vodu, tj. .

Membránová nádrž může být zapuštěna kdekoliv, to znamená před nebo po relé, nezáleží na tom, protože v každém případě se vytvoří tlak v nádrži a v potrubí od zpětného ventilu k uzavíracímu ventilu distribuce vody. Čím větší je tato nádrž, tím méně bude relé spouštět a zastavovat čerpadlo, protože se zvýší rezervní tlak, ale tato kapacita by neměla být větší než 100 litrů.
Kromě toho režim spouštění a zastavení čerpadla závisí na nastavení nastaveném na tlakovém spínači. Ve výrobním provedení se spuštění spouští při tlaku 2 atmosfér a zastaví se při tlaku 3 atmosfér. Rozsah můžete rozšířit nastavením startu na 1,5 atmosféry a zastavením na 5 atmosfér. Zvýšením mezery snížíte počet startů a zastavení motoru, což prodlužuje jejich životnost.
Závěr
Po závěrečné montáži je třeba provést test na vodovodním potrubí v dacha a pokud je vše v pořádku a nikde se netěsní, je třeba vyplnit příkop a utěsnit vstupní bod potrubí na základnu pomocí cementové malty nebo lepidla na dlaždice tak, aby do místnosti nevnikla půdní vlhkost. Potrubí je nejprve pokryto pískem, aby se zakrylo o 5-8 cm, pak se nalije vodou, aby se písek zmenšil a převalil se půdou.
