Vstup do potrubí: různé možnosti montáže

Moderní známá občanská vybavenost ve venkovské chalupě bude váš pobyt pohodlný. Zvláště důležité je mít vstup do dna ze studny v obvyklé nepřítomnosti centralizovaného zásobování vodou. Tento úkol je docela proveditelný i pro neprofesionály, a proto si vybereme pro nás nejvhodnější způsob lokálního dodávání takových přírodních přínosů z našeho zdroje.

Optimálním řešením je instalace sgon, tj. Závitových trubek ze dvou konců, jakož i stlačování kruhové stěny dvěma přírubami na těsnění. Takto vytvoříme spojení a to je jednoduché, ale spolehlivě řešíme otázku, jak utěsnit potrubí.

Dobré směrování do domu

Před zahájením práce uveďte pravděpodobnou hloubku zamrznutí v naší oblasti podle SNiP.

Trubky, jejich vlastnosti

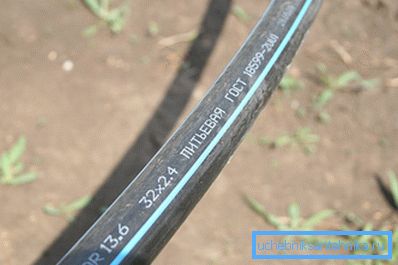

Pro rozdělování vody ze studny do domu (počáteční dodávka do skříně a vstup vody do budovy) použijte trubku HDPE.

• Optimální průměr pro pokládku pod zemí je 32 mm s tloušťkou stěny větší než 2 mm.
• Délka trubky pod základnou uvnitř domu a do studny by měla být s poloměrem.

Potrubní trubky z hliníku s obojstranným polyethylenovým povrchem jsou nyní na špičce jejich popularity: jsou trvanlivé, prakticky věčné a neovlivňují chuť a vůni přírodní vody. Navíc jejich hladký povrch zabraňuje ucpání, chrání před kondenzací a nikdy nerez.

Příhodná volba průměru trubek také přispívá k našemu pohodlí:

• příliš úzké potrubí se pohybuje hlukem (dojde k turbulizaci průtoku)
• do ní se brzy objeví vápence.

Správný průměr se dosáhne při výpočtu maximální průtokové rychlosti (obvykle 2 m / s) a délky našeho potrubí:

• při 30 m je nutný průměr 25 mm - to je 1 palec;
• pro delší čáru - 32 mm - již 1,25 palce;
• na systému do 10 m - pouze 20 mm.
• Pro takovou cestu z studny vykopáme příkop v zemi (hloubka příkopu je 1,5-2 m), přivedeme ji přímo pod základ domu.

Vstupní zařízení

• Od konce potrubí směřujícího do domu ustoupíme o půl metru a upevníme na něj inovativní kabel s matricí topné fólie.
• Jeho konečné elektrické ukončení bude umístěno v hloubce 2 metry ve směru studny.
• Horní konec kabelu s trubkou by měl být 20 cm nad úrovní podlahy (fair).
• Nyní budeme mít trubku na celé trubce.

Tip! Tloušťka stěny izolace je větší než 9 mm a vnitřní průměr je 35 mm. Takový ohřívač-kompenzátor ušetří naši dálnici od deformací půdy s nevyhnutelným smrštěním už pohřbeném příkopu.

• Klouby jsou utěsněny vyztuženou páskou.

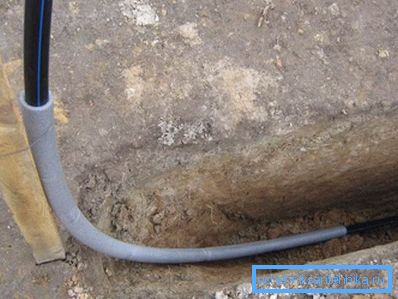

• Takto připravená trubka je položena v vykopané příkopě a v místě jejího vstupu do jímky vrtáme 2 otvory do kroužků perforátorem.
• Nyní po 30 cm vložíme do prstence trubku.
• Ve výkopu roztahujeme elektrický kabel čerpadla, která je již v HDPE trubce o průměru 20 mm. A my ho přivedeme do kruhu, ale přes jinou díru.

Dávejte pozor! Odborníci doporučují použití vodotěsného PVA kabelu o průměru 4x1,5 mm u vrtných čerpadel - jeho cena není mnohem vyšší, ale spolehlivost je mnohem vyšší.

• Ve stejné trubce provádíme elektrický PVA kabelových zásuvek 3 x 1,5 mm pro čerpací stanici, druhé čerpadlo nebo osvětlení. Abychom to udělali, uděláme třetí otvor, to znamená, že každé potrubí má vlastní otvor.

Pozor! Kovové zvlnění není vhodné pro průchod potrubí přes kroužek, protože neochrání před infiltrací vody ze země.

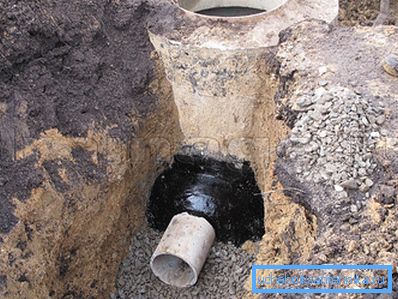

• Poté těsnění uzavřete ze dvou stran rychlým vytvrzovacím řešením, případně hydraulickým těsněním.
• Nakonec pohřbíte příkop vodou.

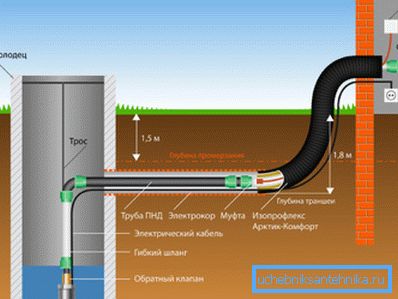

Přívod potrubí pro zimní zásobování vodou

Zimní verze je možná s jakýmkoliv základem - sloupkovým nebo páskovým.

• Za prvé provedeme teplý vstup HDPE trubky do studny.
• Zde položíme samoregulační elektrický kabel, izolujeme fólií a tepelnou izolaci 50 mm Energoflexem, zabalíme ho vyztuženou páskou.
• Tento konec trubky také vyčnívá 20 cm nad podlahou. V důsledku toho dostaneme v zemi tovární konec topného kabelu a 100% záruku jeho těsnosti bez nebezpečného zkratu.
• Části topného potrubí musí být utěsněny. Připojujeme topný kabel na všechny vzorky z HDPE fólií, je izolován porézním plnivem, chráněn před poškozením spolehlivým pláštěm. Nicméně, složitost utěsnění upsets.
• Tepelný příkon do domu k práci pod podlahou: topné potrubí sostykuem s HDPE potrubím z vrtu silné kompresního rukávu vpravo vzadu na svém obvyklém pokládání: 1,5-2 m (ale pouze v nezamrzající půdorysné plochy).

Dávejte pozor! Pro vyplnění vstupu s expandovanou hlínou by neměly být piliny tak, aby v nich, jako v houbičce, nehromažďovaly vodu.

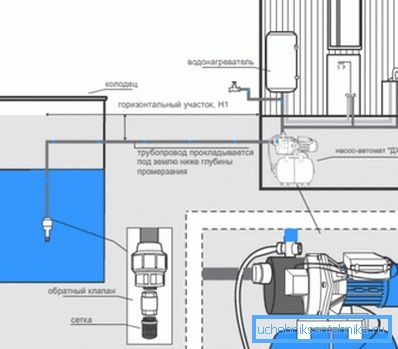

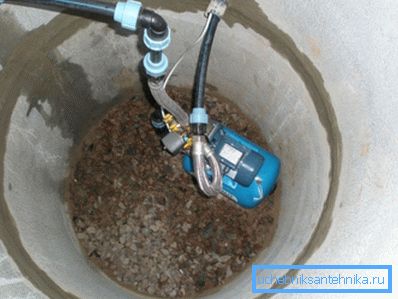

Připojení napájecí stanice k potrubí

Hloubka instalace je průměr mezi maximální úrovní podzemní vody na jaře a hloubkou možného zmrazení. Tak jsme určili výstup trubek do studny přímo od země.

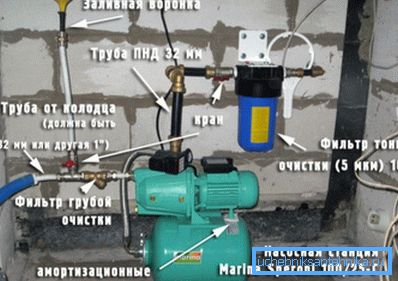

Vybavení takové stanice v domě je jednoduché: k ní připojujeme potrubí pomocí zpětného ventilu na druhém konci a zasuneme jej do zásuvky. Ale jak to udělat v dobře s vlastními rukama?

Zde pomůžete poznat individuální jemnosti.

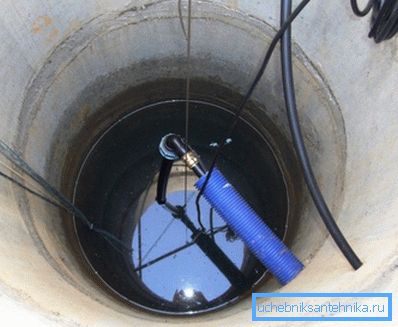

• Na vnitřním kroužku upevněte držák. Vodorovné části konzoly upevňují šrouby na okrajích příčného nosníku.
• Dále spusťte čerpací stanici dolů na držák.
• Na výstupu přímo z čerpadla jsme našroubovali výložník 1, na něj - na odpaliště 1 a na výstupní otvor - odtokový ventil s otočnou tyčí nahoře.
• Poté jsme jeřábem 1 položili na průchodovou část trojúhelníku a následně stlačili - na trubku o průměru 32 mm (pro přívod vody do hlavního potrubí).
• Na sacím úseku čerpadla větrujeme kohout 1 (o 90 stupňů dolů), na něm - kompresní spojku k doku s potrubím, na spojku - potrubí dolů až do začátku druhého kroužku ze spodu.
• Nyní jsme na jeho konci nastavili zpětný ventil, stejně jako filtr pro studny - současně oblíbený tovární tip s hrubým filtrem.

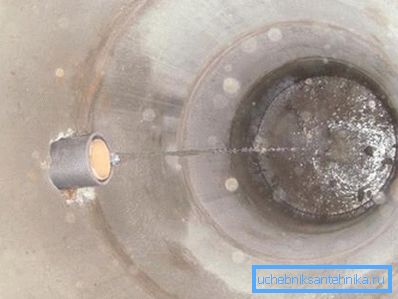

Vstup do potrubí do kanalizace

Nezávislé zavádění kanalizačního potrubí do studny je zcela reálné, pokud jej provádíme v pořadí označeném specialisty.

Ušetří nám to peníze a pracovní čas.

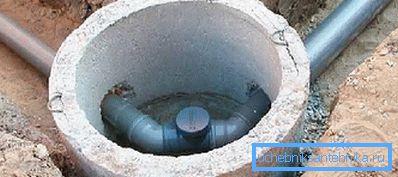

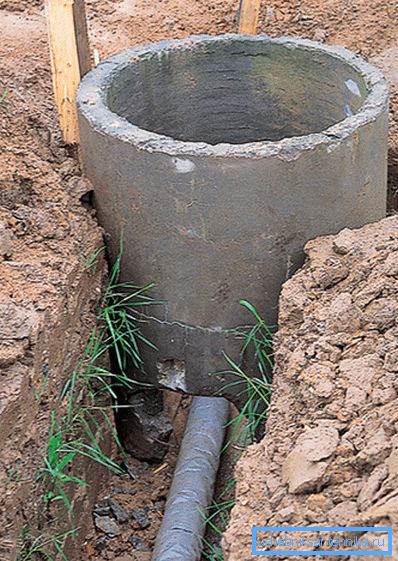

• Začínáme ležet z nejvzdálenějšího místa pod svahem k potrubí, které vede do kanalizace.

• Kopy ve tvaru kolena - akumulace odpadu z odpadu jsou nepřijatelné.
• Odtoková trubka je umístěna nad podzemní vodou, nikoliv však v hranicích zmrazování půdy - jinak musí být izolována pěnovou hmotou.

• Silikonový hygienický těsnicí materiál zaručuje pevnost spojů a řezané okraje potrubí pro lepší a snadnější montáž.
• Při připojení uvnitř domu vybavíme odsávací stoupačku a za účelem zlepšení průvanu jej zajistíme nad střechou.
• Při připojování potrubí instalujeme potrubní hydraulický zámek - koleno, vždy naplněné vodou, aby se do domu nedostaly splaškové plyny.

Závěr

Je zřejmé, že systém zásobování vodou je nejžádanější inženýrský systém pro vytváření zdravého komfortu. Obdržel instrukce nám pomohou samostatně, správně a přesně postavit tuto důležitou místní sistemu.Takoy decentralizovaný způsob je připojit do vrtaných artéských studní nebo přímo sečtením dům studniční vodu.

Zkuste to shrnout.

• Obalíme potrubí s izolací nebo jednoduchou skelnou vatou, zajistíme ji drátkem a obalíme jej vodotěsným filmem.
• Ve výkopu položíme předehřáté potrubí. Doporučuje se izolovat potrubí napříč celou délkou, stejně jako v místech samého vstupu do studny, do domu.
• Pak zaspíme příkop, který pravidelně přitahuje půdu.

systém vstoupí kroužek - nejvíce odpovědné postavení v důsledku prosakování kontaminovaného testování vody.Obyazatelna nového vodního systému těsnosti - to je očekávaný výsledek našeho raboty.Video v tomto článku ukazují správný vstup vrtu.
