Vše, co potřebujete vědět o ventilu pro instalaci

Žádný moderní potrubí se nedá bez ventilů, bez ohledu na to, co je dopravováno. Tato zařízení provádějí současně několik funkcí, mezi kterými je možné si uvědomit ochranu před nárazem citlivého zařízení (čerpadel), úpravou tlaku v systému atd. Ve své prospěch říká, že instalace takového zařízení je velmi jednoduchá.

Klasifikace ventilu

Taková zařízení na vodovodních potrubích (stejně jako na plynovodech atd.) Se používají k několika účelům:

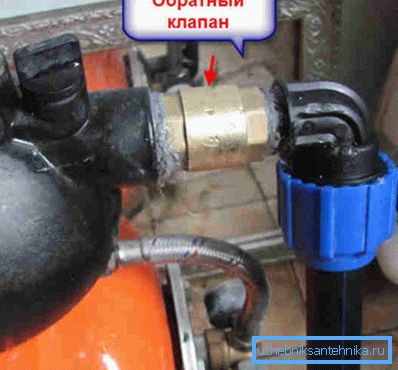

• ochrana zařízení před tlakovými rázy - Například zpětné ventily jsou obvykle instalovány před čerpadly, aby nedošlo k poškození zařízení během vodního kladívka. Instalace se provádí pomocí odpojitelných spojů, takže i když neexistují žádné zkušenosti, může být práce provedena ručně;

• nastavovací funkce - v potrubí je pohyb tekutin v potrubí přípustný pouze v jednom směru, což pomůže i v této situaci. Jakmile se voda pokusí jít opačným směrem, okvětní plášť zablokuje průchod potrubí;

• ventily lze také použít pro nastavení tlaku systému, vybírá se hraniční síla, čímž dopravované médium otevírá ventil, a to jakmile tlak v potrubí překročí maximum, otevře se a úroveň tlaku se vypne. Vzduchový ventil na potrubí - nepostradatelná věc.

Tato funkce uzamykacích a nastavovacích zařízení není vyčerpána, mohou být také používána pro ovládání čerpadel během čištění odpadních vod, aby se minimalizovala netěsnost atd.

Přečtěte si více o konstrukci a principu fungování různých typů ventilů.

Nedávno byly kromě konvenčních ventilů (které působí pouze na základě použití síly) objevily také elektromagnetické analogy, které lze ovládat vzdáleně. Ponorný elektromagnetický ventil lze použít například v systému "inteligentního domu", přičemž s jedním dálkovým ovládáním je možné řídit regulační zařízení v celém domě i v jeho okolí.

Solenoidové ventily

Klíčový rozdíl od ostatních analogů spočívá v tom, že nedovoluje, aby voda procházela, když tlak stoupá, ale pouze na příkaz osoby. To je jejich hlavní výhoda.

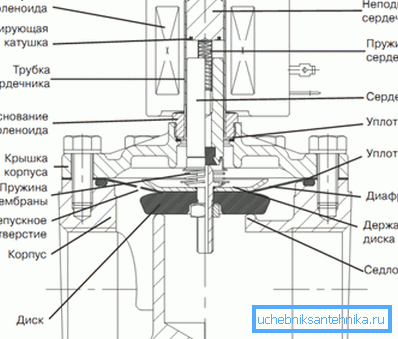

Pokud jde o konstrukci, může být klíčový prvek považován za cívku, která při průchodu elektrickým proudem způsobuje pohyb jádra, což otevírá / uzavírá vrtání. Taková zařízení mohou pracovat jak z baterií (napájecí napětí 24 V), tak i ze sítě (napětí 110 V nebo 220 V).

Pokud jde o klasifikaci, lze rozlišit:

• normálně otevřené / uzavřené nebo bistabilní;
• Rovněž může být použit elektromagnetický ventil 220 V: funkce spínání průtoku (2/3 cesty), vypnutí (2/2), třícestné (3/2).

Dávejte pozor! Při výběru je třeba vzít v úvahu zvláštnosti práce každého modelu. Například, pokud je elektromagnetické blokovací zařízení uvolněno se servopohonem, pak potřebujete vědět, že jednoduše nebude pracovat při poklesu tlaku, takže je třeba minimálně minimální pokles tlaku.

Pokud jde o aplikaci, elektromagnetické přístroje se dokonale hodí do koncepce "inteligentního domu". Například elektrický vodní ventil instalovaný v kazetě bude schopen automaticky vypouštět vodu z potrubí vodovodního systému, dokonce ani nebudete muset opustit dům a tento příklad je nejjednodušší.

Jednoduché a kombinované modely

Během provozu vodovodu je třeba řešit takové úkoly jako:

• uvolnění vzduchových zátek z trubek, které byly vytvořeny přímo během provozu;

Dávejte pozor! Tento problém je třeba zvláště řešit během provozu topného systému. Na všech radiátorech je instalován speciální ventil pro uvolnění přebytečného vzduchu.

• při vypouštění vody (například při zachování zimní trubky) je nutné zajistit tok vzduchu, který nahradí vypouštěnou vodu v potrubí;
• Při plnění potrubí musí ventil zajistit uvolnění vzduchu.

S uvolněním leteckého provozu se snadný Mayevský jeřáb s ručním ovládáním vyrovná, cena takového zařízení nedosahuje ani 200 rublů.

Lze však použít i jiné typy ventilů:

• Jednoduché ventily slouží k automatickému odlehčení přetlaku. Používají se k zachování účinnosti čerpacího zařízení atd., Kromě vyrovnání tlaku v systému pro cokoli jiného, ​​které není přizpůsobeno;

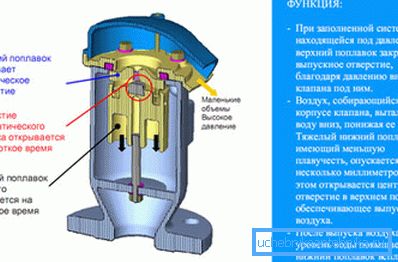

• kombinované - umožňují vyřešit všechny uvedené úkoly. Jejich zařízení používá pohyblivý plovák, když je potrubí naplněno vodou, zvedne a zavírá velké otvory, kterými vstupuje vzduch, když je voda spuštěna, také klesá, otvory otevřené a v potrubí není vytvořeno žádné vakuum.

Dávejte pozor! Také v kombinovaných zařízeních mohou být malé otvory pro vyrovnání tlaku.

Odtok a odvodnění

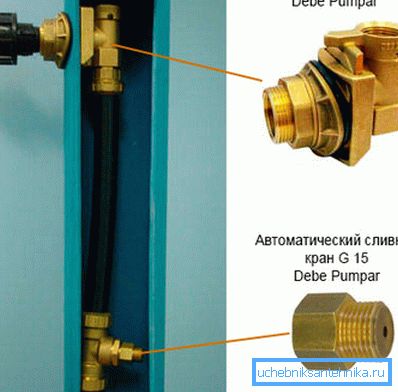

Vypouštěcí ventil může být použit nejen v domě k vypouštění vody z potrubí, ale také jako zařízení zajišťující bezpečnost dodávek vody z vrtu. Taková zařízení se podle principu činnosti podobají kombinovanému vzduchu av zimě, kdy tlak v potrubí klesá, vypouštějí vodu do studny.

Když je tlak nad minimem, kulička uzavře výstup a voda vstupuje do domu. Pokud tlak klesne pod minimální hodnotu, pak koule otevře výstup a voda se vrátí zpět do studny, což umožňuje, aby systém zůstal, když voda v trubce zmrzne.

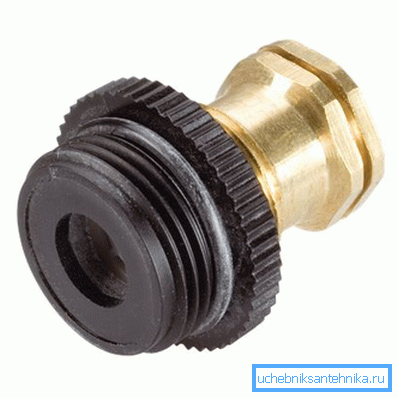

Odtokový ventil je vhodný pro ochranu hadic a potrubí zavlažovacího systému, který je zvláště vhodný při položení samostatného přívodu vody pro zavlažování. Pokud není potrubí příliš hluboce položeno a hrozí nebezpečí zamrznutí, odtoková trubka sama odčerpá zbývající vodu ze systému.

Samozřejmě můžete jednoduše nainstalovat vypouštěcí ventil a udělat to samé, ale nikdo se nemůže pochlubit ideální pamětí. Ventil není přesně zapomíná vyplachovat.

Pokud se jedná o instalaci, nejčastěji používaný závitový (tj. Odpojitelný) spoj. Nejčastěji se jedná o úplné utažení matice s rukama a poté jej dotáhněte klíčem. V průmyslu lze použít svařované a přírubové spoje.

Shrnutí

Normální fungování potrubí bez ventilů je prostě nemožné. Je to zařízení, které vám umožní bez problémů vyprázdnit systém a naplnit ho, nebude se jednat o problémy s leteckou dopravou. Jednoduchost instalace takových zařízení jen zvyšuje jejich popularitu.

Video v tomto článku ukazuje instalaci zpětného ventilu v potrubí pro dodávku horké vody.
