Dodávka vody

Počet lidí, kteří jsou ochotni žít ve venkovském domě jen zvyšuje každým rokem, ale jeden z hlavních problémů, kterým čelí majitelé - je absence centrálního zásobování vodou. Vrtání studní může vyřešit problém s vodou, ale náklady na služby pro brigády zařízení dobře, ne všichni mohou být drahé. Alternativou ke službám odborníků může být stanoven i vrtné soupravy s rukama, což je cena bude mnohem levnější, ale v budoucnu může být dobrý dodatečný příjem.

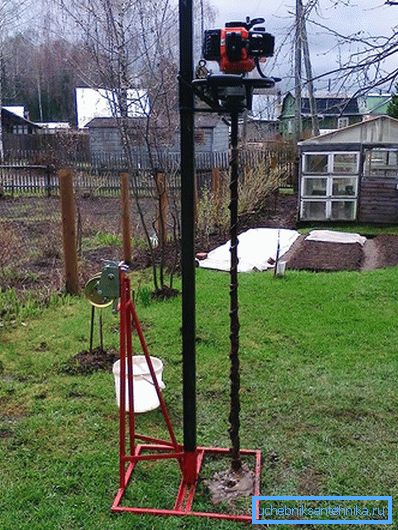

Výběr instalace pro vrtání

Výběr instalace pro vrtání

Návrh zařízení závisí na zvoleném způsobu vrtání. Malé vrtací soupravy jsou rozděleny do následujících typů:

  • kabelová vrtačka;
  • vrtání vrtáku;
  • rotační nebo hydromotorické s vrtákem.

V závislosti na zvoleném způsobu vrtání bude design a vybavení zcela odlišné.

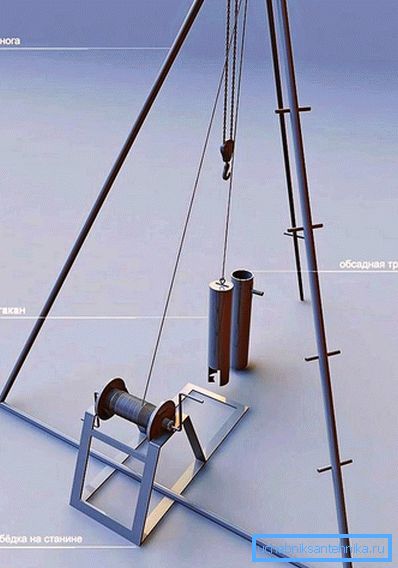

Šroubová vrtací výzbroj

Šroubová vrtací výzbroj

Při provádění tohoto typu instalace je velmi jednoduché a pravděpodobně nejlevnější. Princip fungování instalaci kabelu vrtání horniny je zničen pomocí bitu nebo pouzdra, která je vypouštěna do studny. Odstranění zničeného horniny z vrtného ovládat pomocí Bailer. Návrh této instalace zahrnuje následující prvky:

  • skládací kovový rám ve formě stativu se stranou a navijákem;
  • sekáče nebo řídicí sklo;
  • převodový motor;
  • kovový kabel nebo lano;
  • šoková tyč.

Montáž pracovním nástrojem je sklo, což je část silnostěnnou délka kovové trubky 1 až 2 m (delším střely, tím hladší vrtu) a 8-12 cm v průměru, pod níž je přivařena na břitu z tvrdšího kovu.

Břit musí mít zkosené sklo uvnitř skla. Na vrcholu skla je uspořádána kovadlina, která je zasažena vrtací tyčí. Hmotnost skla pro efektivnější provoz je přibližně 80 kg.

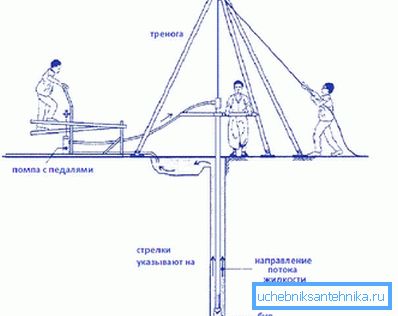

Rozvržení vrtné soupravy

Stativ je vyroben z kovových trubek. Věž musí mít výšku, která přesahuje délku vrtačky. Na horní straně stativu je namontován blok, kterým je vytáhnut kabel nebo lano. Kabel musí mít značnou bezpečnostní vzdálenost a jeho průměr musí být nejméně 10 mm. Převodový motor se používá k zvedání a spouštění vrtacího prvku. Jednodušší způsob je použití ruční brány, například ve studni.

S pomocí navijáku skla zvedá nad porážkou a prudce klesá, jak to je, když narazí na skalní útvar skla je zachycen. U skla je skála udržována díky třecí síle.

Pro průchod vrtacího nástroje je vrtací tyč používána hlouběji, což zasahuje do kovadliny skla. Po několika takových úderech se sklo zvedne, aby se z něj vybrala půda a operace se opakuje.

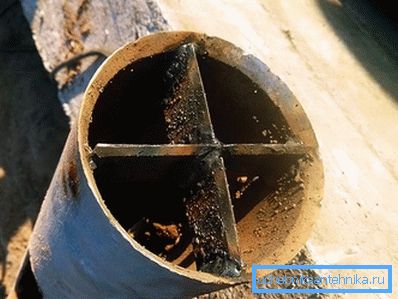

Vrták

Sklo můžete použít na hustých půdách, které obsahují jílové částice. Pro vrtání vrtů ve volných horninách se používá žloutek. Na spodní straně pláště je ventil, který se při nárazu otevírá a při zvedání se zavírá a tím udržuje horninu uprostřed. Pro průchod hornin se používají speciální bity a zničená hornina se odstraní pomocí žloutek.

Kabelová vrtání z důvodu jednoduchého otvoru, může být vyvrtán do 100 m, v praxi, jednotka 40-m jamky trvá asi 7 dnů.

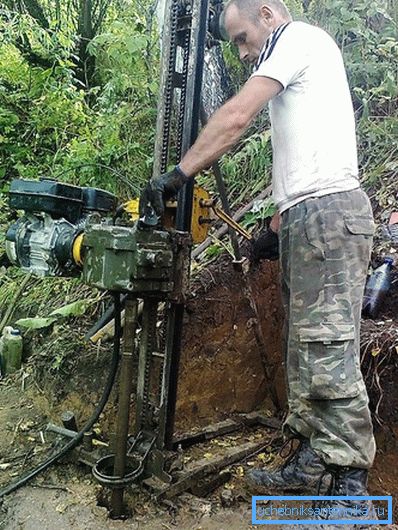

Kompaktní rotační vrtačka

Kompaktní rotační vrtačka

Rotační vrtání je jednou z nejoblíbenějších metod výstavby studny. Vrtání studny probíhá pomocí speciálního vrtné trubky, na jehož konci se nachází kousek, otáčení trubice může poskytovat elektrickou nebo benzínový motor.

Odstranění zničeného horniny od povrchu nejčastěji provádí pomocí bahna, který je přiváděn motorové čerpadlo pro vrtací trubky vrtného - je nanesena na povrch přes mezikruží.

Hlavní prvky návrhu:

  • skládací rám;
  • převodový motor;
  • otočný;
  • motorové čerpadlo;
  • vrtací tyče;
  • dláta;
  • naviják

Souprava se vypočítá na základě velkých zatížení, a proto musí být vyrobena z masivní oceli a udržet. Rám je částí konstrukce, která může být provedena nezávisle. Otočný - jeden z nejsložitějších prvků zařízení, to je připojen k vrtací koloně, motorového reduktoru a hadice na dodávku prací kapaliny. Bude to velmi těžké, aby se sám snáze nařídit společnosti nebo koupit ready-made.

Rotační instalace

Jak je to nutné vrtací kolony k použití trubek s tloušťkou stěny menší než 5 mm, délka tyče by měla být asi 1,5 m. Připojení tyče spolu s použitím kuželového závitu s obdélníkovým nebo lichoběžníkovým závitem. Tato forma zabraňuje nití rozbití, a síla se rozdělí napříč tloušťkou kovu.

Elektromotor je připevněn ke speciálnímu vozíku, který se volně pohybuje podél svislých vodítek. Tato metoda instalace umožňuje zvýšit sílu na bitu a dosáhnout vertikálního pohybu vrtáku.

Elektrický motor musí mít nutně reverzní a teplé ochranné relé, protože při vrtání tvrdých hornin bude velmi teplo.

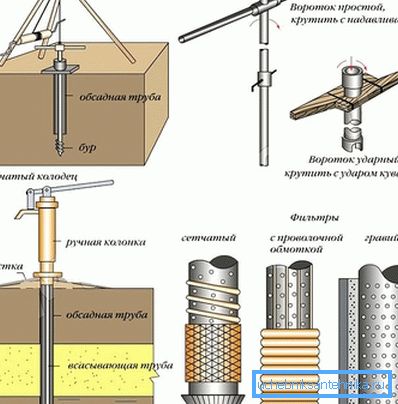

Schéma rotačního vrtání

Naviják může být ruční i elektrický, druhá možnost je mnohem jednodušší a urychluje proces zdvihání tyčí.

Dobře vrtání trochu lepší používat průmyslové, jsou spolehlivější, i když dražší, ale nemáte dostatek sto metrů vrtání. více než 100 m v každém horninách na takové zařízení a vrtů lze vrtat do hloubky.

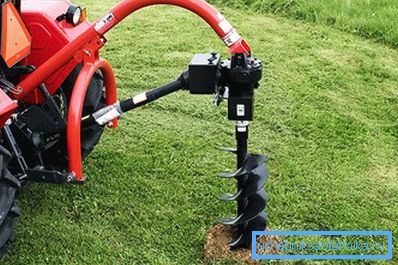

Šroubová vrtačka

Šroubová vrtačka

Instalace pro vrtání vrtáku je jedna z nejjednodušších a může být provedena i z rypadla. Proces vrtání není náročný na práci a spočívá v odstranění půdy pomocí šroubu. Tímto způsobem lze získat jamky s hloubkou až 10 ma průměrem až 100 mm.

Pro výrobu takové instalace bude potřeba ocelová trubka o průměru 100 mm. V horní části trubky je uspořádán vnější závit, a na opačném konci průměru šneku asi 20 cm, počet otáček není větší než dva. Na konci šroubu řezné břity jsou svařeny z masivní oceli (na rybářský borax).

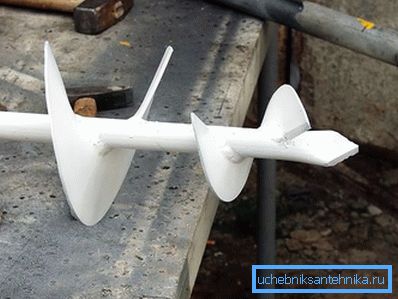

Ruční Auger Bur

Pro pohodlnější otáčení šneku je třeba svařit další kus trubky asi 1,5 m a odpal s vnitřním závitem. Třepačka je přišroubována na stlačitelnou lištu, která je dlouhá 1-1,5 m. Proces vrtání lze provádět buď ručně nebo pomocí elektromotoru. Je-li ručně vyvrtán, pak po každém třech otáčkách šroubu musí být odstraněn k čištění skály. Opakujte operaci tak dlouho, až se hloubka rovná délce tyče, po které je třeba ji prodloužit. Spojování tyčí se provádí pomocí závitových spojů nebo šroubů. Je-li hloubka vrtu větší než 8 m, musí být struktura namontována na rámu. Na vytahování vrtných tyčí a šneku se používá naviják.

Video

V tomto videu můžete vidět práci improvizovaných vrtných souprav pro studnu:
