Vrtáky pro vrty do sebe: prvky a výroba

Pokud nechcete platit za práci cizinců a chcete si s vlastními rukama postavit dobře, budete potřebovat nástroj. Pro vrtání nejdříve potřebujeme boraxy, které nejsou vždy dostupné za nákup, zvláště pokud musí pracovat pouze jednou.

Budeme říkat, jak dělat domácí cvičení pro vrty z improvizovaných prostředků.

Domácí borax

Auger

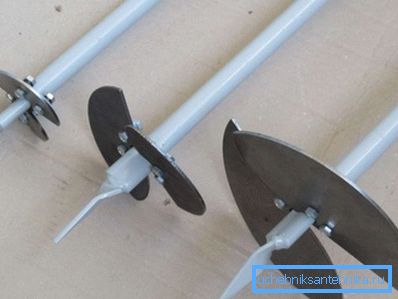

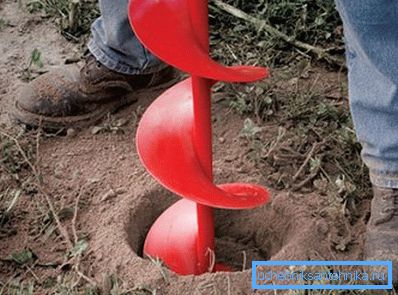

Šroub nebo šroub je velmi jednoduchá konstrukce: jedná se o ocelový pás, který je zkroucený ve tvaru spirály kolem osy a je pevně svařen. Jako osu použijte kovovou trubku nebo tyč, na jejíž konec je připevněna rukojeť s otočením nebo úchyty pro otáčení nástroje..

Při otáčení spirály začíná vykopávat půdu a zvedat ji pomocí čepelí na principu šroubu. Na konci projektilu je ostrý hrot, který zvyšuje pohodlí a efektivitu. (Viz také článek Jak dobře vybavit vlastní ruce.)

Pro výrobu klasické verze budete potřebovat speciální zařízení, stroje a pece pro vytvrzování oceli, ze které je vyrobena spirála. Ze zřejmých důvodů se takový nástroj sám nepodaří.

Existuje však způsob, jak obejít tyto podmínky a ještě provést šroub sami:

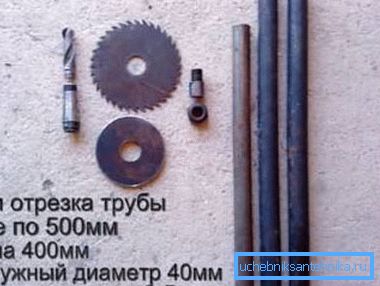

1. Odřízněte tři kusy ocelové trubky o průměru 40 mm a tloušťce stěny 3,5 mm. Délka jednoho segmentu - 40 cm, ostatní dva - 50 cm;

1. Vezmeme si půl metru délky potrubí a pomocí sáněcího kladiva uděláme jeden z jeho konců oválný;

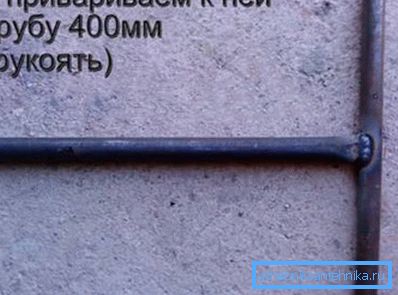

1. S oválným koncem svařujeme tuto trubku do segmentu 40 cm přesně ve středu, přičemž jsme získali rukojeť ve tvaru T;

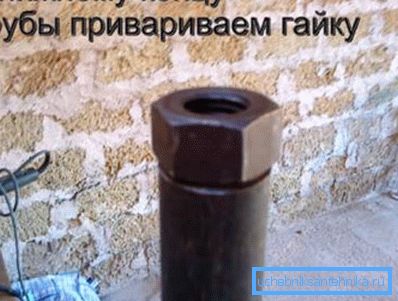

1. Na dolní konec části s rukojetí svařte matici M20;

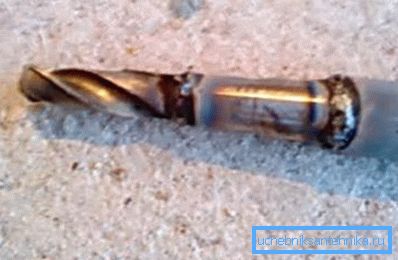

1. Vezmeme další polovinu metru a svárujeme hrot ve tvaru kužele se zkráceným hrotem na jeho konec, svařeme vrták nad kovem o průměru 2 cm k hrotu;

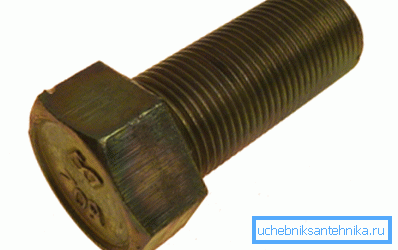

1. Na druhý konec tohoto potrubí namontujte šroub M20. Snažíme se udržovat koaxiální uspořádání všech částí konstrukce;

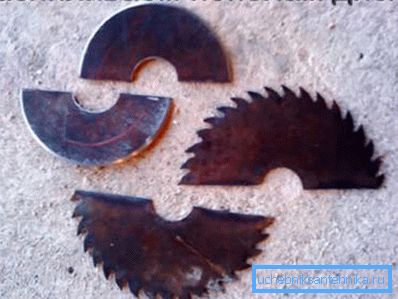

1. Vezmeme dva kotouče pro kotoučovou pila, jednu o průměru 10 cm, druhou 15 cm a uvidíme je v polovině s úhlovou bruskou s diskem pro řezání oceli;

1. Ve vzdálenosti 20 cm od konce špičky vrtákem jsou na trubku svařeny poloviny menšího průměru pod úhlem 20 stupňů proti sobě. Výsledkem je, že mezi polovinami bude úhel 40 stupňů;
2. Ustupujeme 15 centimetrů nahoru a na této úrovni svaříme poloviny většího průměru stejným způsobem;

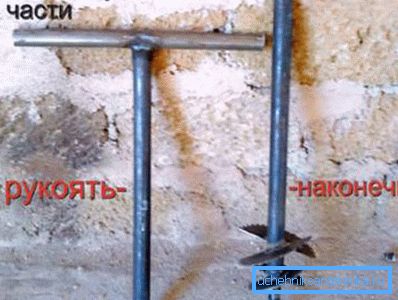

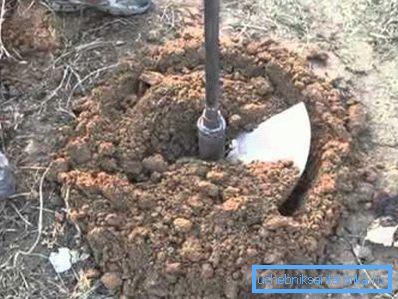

1. Část s rukojetí namontujeme k pracovní části pomocí vrtačky a provádíme zkušební vrtání. Pokud se vše ukáže a vrtačka se neohne, neroztrhne a nebude normálně cvičovat, pak může být výroba považována za úspěšnou. Zbývá otevřít výrobek barvou.

Šoková vrtačka

Vrtáky pro ruční vrtání vrtů metodou perkusního kabelu jsou trubkové úseky se zpětným ventilem, který při spadnutí do vrtu zachytí půdu a zvedne ji nahoru. Spánek neumožňuje plemenný ventil. (Viz také článek Jak vyčistit studnu: nuance práce.)

Cena továrního produktu je dostatečně vysoká, aby byla zakoupena pro jedno použití.

Proto jsme připravili instrukci pro samostatnou výrobu žloutek:

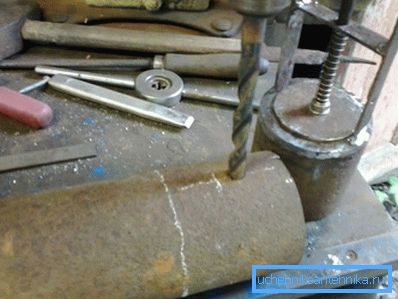

1. Vezmeme si kus trubky o délce 0,6 ma vnitřní průměr 7 cm. Tloušťka stěny je 3,5 - 5 mm. Na okraji potrubí vrtáme dva otvory o průměru 1 cm.

1. Vložte do otvoru kus ocelový plech a svařte jej. Montážní rukojeť pro upevnění kabelu se ukáže.
2. Na druhou stranu vrtáme dva stejné otvory, jen je posuneme vzhledem k ose trubky směrem k tělu o 15 mm;
3. Vezmeme si kus ocelové tyče o průměru 8-9 mm a délce 9-9,5 cm, v něm vrtáme dva průchozí otvory ve vzdálenosti 20 mm od konců každého z nich;

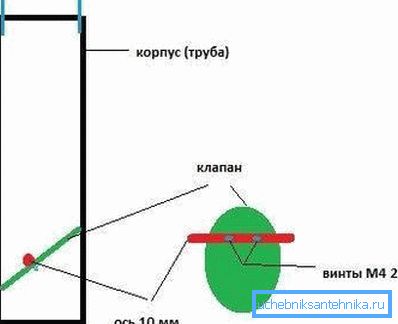

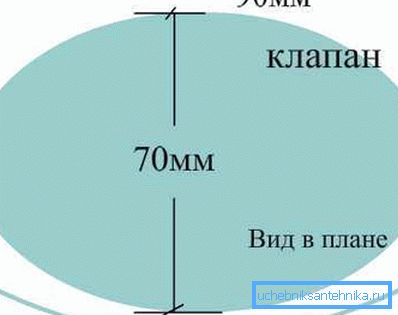

1. Z kusu plechu o tloušťce 1 mm vyřezáme elipsu. Menší průměr tohoto obrázku je 70 mm, větší - 90 mm. Na elipsu vyvrtejte otvory tak, aby byly připevněny k tyči z předchozího odstavce. Vzdálenost od připevňovacího bodu ke středu elipsy je 20 mm, tyč umístíme kolmo k většímu průměru postavy, ale neukládejte k ní chlopeň;

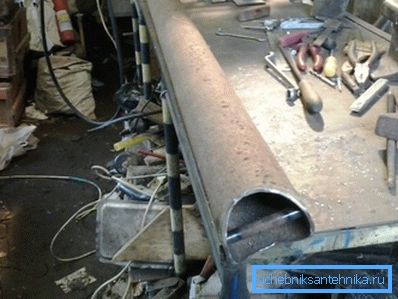

1. Vložte prut do otvoru, který je odsazen od osy střely, a protáhněte vyčnívající konce nebo otáčejte maticemi. Poté upevníme elipsu na tyči šrouby a matice - dostaneme zpětný ventil;

1. Podél těla trubky vytvoříme vertikální štěrbinu pro snadné čištění nástroje. Můžete prostě vrtat díry. (Viz také článek Vlastnosti filtra filtru.)

Dávejte pozor! Díky excentricitě osy ventilu se objevují dvě lopatky různé délky. Když se na ventil uplatní tlak, bude mít delší čepel, protože má větší páku. Podle tohoto principu je ventil umístěn tak, aby dlouhá čepel směřovala nahoru, a proto se otevírá při tlaku zespodu, uzavírá se tlakem shora.

Závěr

Vytváření domácích nástrojů pro vrtání je pro normálního člověka velkou výzvou. Pro vás jsme sestavili podrobný průvodce, po kterém budete určitě uspět. Na závěr navrhujeme video v tomto článku pro vizuální dojem.
