Vodovodní sítě: odrůdy, komponenty a konstrukční problémy

18-03-2018
Dodávka vody

Voda je dodávána spotřebitelům prostřednictvím vodovodních a vodovodních sítí. Tyto konstrukce musí splňovat požadavky na účinnost a spolehlivost. Toho je dosaženo správnou volbou při návrhu trasy potrubí a uspořádání sítě, materiálu a sekce potrubí, jakož i způsobů jejich provozu.

Při výběru, přiřazování a využívání míst pro vodovody je nutné dodržovat právní předpisy o půdě a některé regulační dokumenty.

Systémy zásobování vodou jsou složité technické instalace.

Odrůdy vodních sítí

Všechny vodovody jsou rozděleny na vnější a vnitřní sítě.

Vnější část systémů

V fotografické síti, položené ve třech závitech.

Naplňte vodu do 1, 2 a více "nití". Nejlepším řešením je jejich instalace na poměrně vyvýšenou plochu s minimálním počtem konstrukcí v oblastech vhodných pro údržbu a opravy.

Aby byla zajištěna plánovaná úroveň dodávek vody spotřebitelům, mezi přepínači vybavených paralelními vedeními. Po délce trasy a na místě zásobovaného objektu mohou být umístěny skladovací nádrže.

Klasifikace vodovodních sítí je rozděluje podle způsobu přepravy vody na tlak a beztlaku.

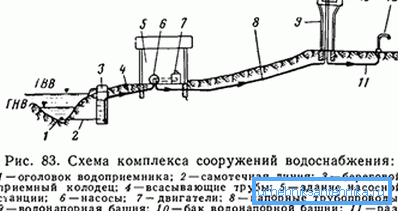

Schéma vnějšího tlaku tlakové vody.
  1. Tekutina je čerpána tlakovými sítěmi čerpadly nebo tlakovými rozdíly. Je vytvořena mezi piezometrickou značkou hladiny vody u zdroje a vypočtenou piezometrickou značkou v místě příjmu. První potrubí je vstřikování, druhý - gravitační tlak (gravitační tlak).
  2. U netlakových (gravitačních) gravitačních vodních linií není jejich vnitřní prostor (úsek) plně využit. Rozsah jejich aplikace není ve srovnání s tlakovými rozměry tak široký.

Dávejte pozor! Možnost pokládky průtokového potrubí závisí na některých bodech. Například rozdíl v úrovni značek počátku a konce dodávky tekutin, úlevu oblasti, vzdálenost mezi přívodem a sběrnými uzly.

Použití netlakových trubek snižuje náklady na vodovodní potrubí. Náklady na trasu se však mohou zvýšit kvůli zvýšení délky díky potřebě zajistit požadované svahy.

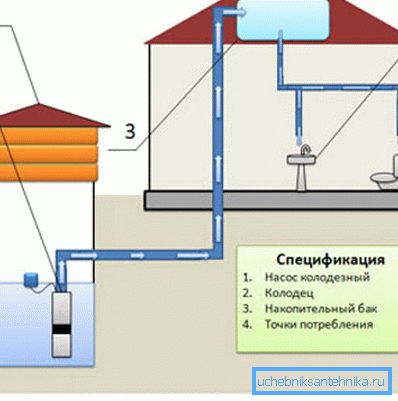

Autonomní gravitační systém zásobování vodou.

Konfigurace systému může záviset na těchto faktorech:

  • povrchový tvar a uspořádání objektu;
  • přítomnost umělých a přirozených překážek;
  • úleva regionu;
  • umístění hlavních spotřebitelů zdroje;
  • umístění zdrojů vody atd.

Z tohoto důvodu může být konfigurace sítě rozvětvená, vyzváněná nebo smíšená. Prstencové protějšky jsou nejdražší, ale mají nejvyšší spolehlivost.

Pokyn upozorňuje, že vlákna systému, které dodávají hlavní objem vody, jsou kmen. Bez vazby na vzhled sítě by měla být dálnice vždy položena na základě směru hlavních vodních toků. Měly by pokrývat celou lokalitu.

Co jsou externí sítě

Hlavní prvky tlakových sítí mohou být:

  • akumulační nádrž;
  • čerpací stanice;
  • tlakové potrubí (vodní potrubí);
  • vodní stavba (věž);
  • vedení hydrostatického a hydrodynamického tlaku;
  • tlaková podzemní nádrž;
  • fotoaparát přepnout.

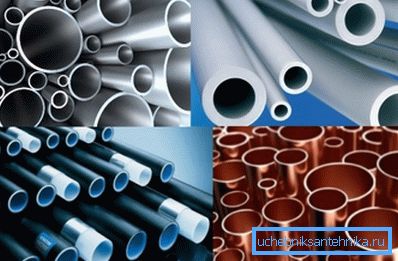

Vodovodní potrubí z různých materiálů.

Materiál potrubí pro potrubí je vybrán při návrhu systémů a závisí na podmínkách jejich použití. Může se jednat o ocel, plast, železobeton, azbestocement.

Nejčastěji používané průměry výrobků z ocelových trubek jsou uvedeny v dolní tabulce.

Podmíněný průchod v cm Tloušťka stěny potrubí v mm Hmotnost na metr v kg
plic běžné posílena plic běžné posílena
0,6 1.8 2 2.5 0,37 0,4 0,47
0.8 2 2.2 2.8 0,57 0,62 0,74
1 2 2.2 2.8 0,74 0.8 0,98
1.5 2.35 ? ? 1.1 ? ?
1.5 2.5 2.8 3.2 1.16 1.28 1.43
2 2.35 ? ? 1.42 ? ?
2 2.5 2.8 3.2 1.5 1,66 1.86
2.5 2.8 3.2 4 2.12 2.39 2,91
3.2 2.8 3.2 4 2.73 3.09 3,78
4 3 3.5 4 3.33 3,84 4.34
5 3 3.5 4.5 4.22 4,88 6.16
6.5 3.2 4 4.5 5.71 7,05 7.88
8 3.5 4 4.5 7.34 8.34 9,32
9 3.5 4 4.5 8.44 9.6 10,74
10 4 4.5 5 10,85 12.15 13,44
12.5 4 4.5 5.5 13,42 15.04 18,24
15 4 4.5 5.5 15,88 17,81 21,63

Vnitřní zásobování vodou

Vnitřní systém zásobování vodou budov a objektů se nazývá agregát zařízení, součástí a zařízení, které zajišťují příjem zdroje z vnější sítě a její dodávku pod tlakem do zásobníků vody.

Zařízení vodovodní sítě v budovách je následující:

  • jeden nebo více vstupů;
  • jeden nebo více měřidel;
  • distribuční a napájecí potrubí;
  • uzavírací a regulační ventily.
  • někdy systém zahrnuje čerpadla pro zvýšení tlaku a filtrů pro změkčení, odstraňování nečistot, bělení atd. vody.

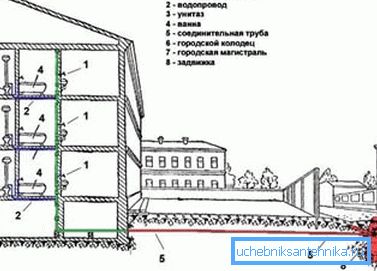

Schéma domácí instalatérské práce.

Vnitřní systém zásobování vodou může být propojen vlastními rukama do městské distribuční sítě osady nebo je napájen z autonomního zdroje vody (povrch nebo pod zemí).

Podle jejich účelu jsou systémy zásobování vodou zařízení a budov rozděleny do průmyslových, pitných a hasičských systémů.

  1. Výrobní sítě dodávají vodu různé kvality pro technické potřeby spotřebitelů (chlazení zařízení, výroba výrobků, například beton, potravinářské výrobky atd.).
  2. Požáry potlačují požáry a zabraňují jejich šíření.
  3. Potřeby pro domácnost jsou určeny k dodávce pitné vody. Kromě toho se zdroj využívá pro vaření a hygienu.

Podle způsobu použití zdroje zajišťuje systém přímý tok, zpětný chod nebo opakování. V domácích sítích je první odrůda běžná, poslední dvě jsou stále více poptávkou ve výrobě.

Problémy při návrhu

Primárním úkolem návrhu je směrování vodovodní sítě, která zahrnuje plánování potrubí v plánu.

Dávejte pozor! Provádí se na základě podmínek pro vytvoření dostatečně spolehlivého systému. Současně by náklady na její výstavbu měly být nejnižší.

Při zohlednění trasování:

  • umístění zdroje vody a jejích spotřebitelů;
  • úleva regionu;
  • umístění řek, roklin, parků, ulic, budov, struktur a dalších umělých a přírodních překážek při instalaci potrubí.

Sledování se provádí na topografické mapě regionu podél nejkratší cesty a obchází se překážky.

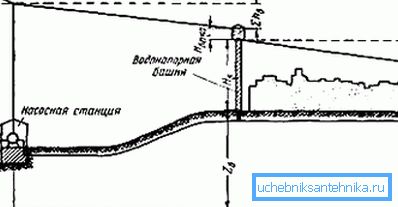

Schéma výpočtu výšky vodní věže.

Dávejte pozor! Prostředek by měl být doručen uživatelům nejen v požadovaném objemu, ale měl by být dostatečný i tlak. Mělo by být dostatečné, aby se voda zvedla do míst umístění vodních skládek.

Pro tento účel je třeba neustále udržovat volný tlak ve vodovodní síti. Tím se rozumí rozdíl mezi značkou hladiny kapaliny (piezometrická) v potrubí a hladinou povrchu půdy.

Na volném tlaku

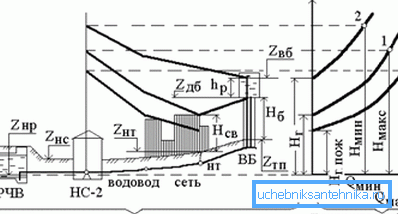

Piezometrické štítky na okruhu potrubí.

Měla by být vytvořena volná hlava, která je postačující po celé délce trunkové sítě, a to i na nejvyšších a nejvzdálenějších místech.

V takových nepříznivých oblastech by tlak neměl klesnout pod hodnoty stanovené v předpisech.

  1. Aby bylo správně určeno výšku vodní věže, je nutné, aby byl nalezen diktovací bod vodovodní sítě - to je oblast, do které je nejobtížnější zvednout vodu.
  2. Toto místo je určeno výpočty.
  3. Za tímto účelem jsou na distribuční stopě distribučního potrubí vybrány některé nepříznivé oblasti. Jeden z nich bude diktovat.
  4. Dále je určen "obecný bod ředění", který je nejblíže problémovým problémům. Z něj je kapalina a je do nich přiváděna.
  5. Určení tlakové značky (piezometrické) v obecném rozdělovacím bodu pro zvedání zdroje do vybraných problémových oblastí a porovnání parametrů jejich piezometrických značek, odborníci vypočítají diktovací bod. Pro ni bude hodnota štítku vyšší.

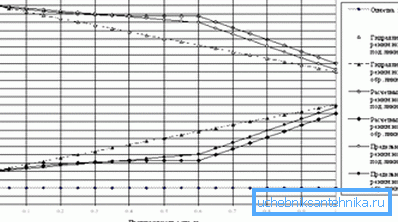

Příklad piezometrické grafiky.

V průběhu této práce je vykreslen piezometrický graf vodovodní sítě. Zobrazuje změnu tlaku v délce potrubí.

Jedním z důležitých konstrukčních úkolů je detail systému. Skládá se z výběru a specifického umístění vodních studní, armatur, armatur atd.

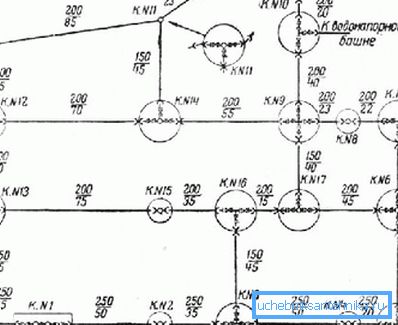

Systém podrobností.

Podrobné vysvětlení sítě vodovodu se provádí podle zvolené možnosti systému zásobování vodou. To se provádí, když již byl proveden hydraulický výpočet systému, byly zjištěny skutečné hodnoty spotřeby zdrojů, byl určen materiál a průměr trubek. Detailní návrháři vytvářejí na pracovních výkresech. Pomocí symbolů jsou na nich zobrazena armatura, armatury a další prvky, ze kterých jsou shromážděny systémové sestavy.

Několik právních otázek

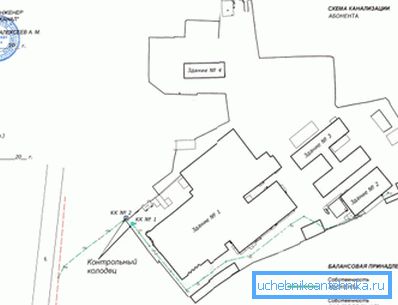

Schéma rovnováhy sítí.

Pokud bude vytvořený vodovodní systém připojen k napájecí síti, musíte nejprve získat předběžné technické podmínky v regionálním vodokanalu.

Chcete-li je získat, musíte tyto dokumenty shromažďovat a odesílat.

  1. Aplikace pro TU.
  2. Forma, v níž bude popsána bilance členství ve vodovodních sítích.
  3. Informace o žadateli: adresa pasu, poštovní a skutečné bydliště, kontaktní informace.
  4. Titulek listiny na pozemku.
  5. Naplánujte hranice území, ve kterém bude vybudováno zásobování vodou.
  6. Povolení k takovému využití pozemku.
  7. Informace o plánovaném načasování zavádění budoucího objektu v provozu.
  8. Výpočty objemu požadovaného zdroje (tj. Plánovaného zatížení).
  9. Údaje o konstrukčních parametrech.

Technologické napojení na vodovodní síť hotového objektu se provádí v rámci pozemku. To se provádí do 18 měsíců od počátku podpisu smlouvy o připojení.

Je třeba poznamenat, že hranice rozdělení provozní odpovědnosti vodovodů by měly být zároveň prováděny v souladu s vyhláškou vlády Ruské federace č. 167 "Pravidla pro užívání komunálních vodovodů a kanalizací v Ruské federaci".

Závěr

Vodovody jsou komplexní hydraulické konstrukce. Existuje mnoho typů, které je třeba zvolit na základě účelu systému a podmínek jeho provozu. Video v tomto článku rozvíjí své téma.
