Vodovodní armatury: přídavné prvky, bez nichž není možné

05-02-2018
Dodávka vody

Komponenty pro instalatérské práce představují rozsáhlou skupinu součástí, které se používají při instalaci vodovodních systémů. Použití těchto prvků umožňuje konstrukci složitých multifunkčních konstrukcí, které poskytují maximální úroveň pohodlí během provozu.

V našem článku poskytneme informace o nejběžnějších typech sanitárních armatur, stejně jako několik doporučení ohledně použití některých částí.

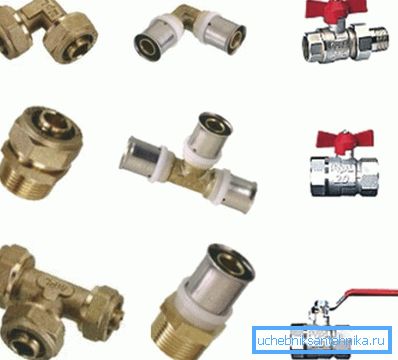

Pomocí těchto součástí můžeme vytvořit komplexní a efektivní design.

Obecná klasifikace

Plastové tričko s přírubou na jedné větvi

Vodní odpaliště, spojky, adaptéry, kohouty, směšovače, hadice a mnoho dalších prvků dnes jsou široce používány při instalaci vodních okruhů. Každá z těchto částí vykonává svou funkci, ale stále můžete podmíněně rozdělit celý rozsah na několik velkých skupin:

Kategorie části Funkce a funkce návrhu
Připojení
  • Používá se k pokládce trubek stejného nebo jiného průměru.
  • Připojení může být provedeno jak v přímce, tak pod úhlem.
  • Rovněž je možné rozdělit obrys na několik částí.
  • Hlavním požadavkem je zajistit spolehlivost co nejblíže spolehlivosti monolitického potrubí.
Uzavřete
  • Tato kategorie zahrnuje kohouty, ventily a směšovače.
  • Kování provádí funkci dočasného překrytí potrubní mezery.
  • V uzavřeném stavu musí zařízení spolehlivě zablokovat tok vody, ale současně musí zajistit rychlé otevření a vniknutí kapaliny buď do úseku systému, nebo do místa spotřeby.
Měření
  • Jsou vestavěny do potrubí ve stadiu instalace nebo připojeny ke speciálním terminálům.
  • Používá se k měření parametrů průtoku vody - rychlosti, tlaku, teploty apod.
  • Pro většinu těchto zařízení se vyznačuje vysokou cenou kvůli vysoké složitosti jejich výroby.
Dodatečně
  • Kategorie, ve které jsou často rozlišovány komponenty, které nejsou zahrnuty v předchozích skupinách.
  • Další podrobnosti často zahrnují různé hadice, zátky, vodní ventily atd.

Kromě toho existuje také klasifikace příslušenství podle materiálu výroby. Obecně platí, že všechny výrobky jsou rozděleny na kovy, plasty a kombinované.

Dávejte pozor! Návod doporučuje použít typ armatury, který je nejvíce přizpůsoben použitému typu potrubí a v ideálním případě vybrat výrobky od jednoho výrobce.

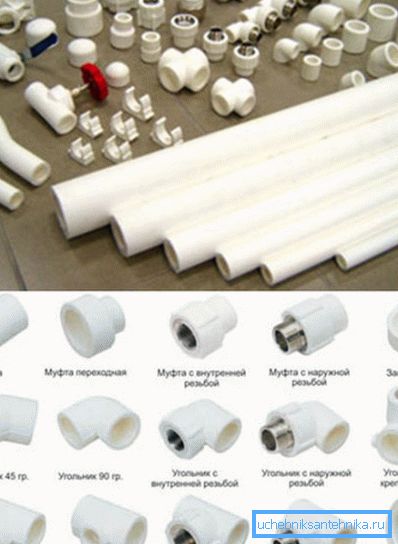

Pro každý materiál - vlastní sadu příslušenství

Připojovací prvky

Nejčastější odrůdy

Spojovací příslušenství je prezentováno na moderním trhu v nejširším rozsahu. Významnou součástí těchto součástí jsou závitové armatury pro potrubí různých materiálů, a proto s nimi začneme analýzu.

Podle formy a účelu existují takové prvky:

  • Spojka - nejjednodušší připojení, vybavené závitem. Používá se k ukotvení dvou trubek bez změny směru. V závislosti na konstrukci může být použita pro montáž výrobků stejného nebo jiného průměru.

Dávejte pozor! Část hardwaru, která spojuje trubky s jiným průřezem průchodu, se obvykle nazývá adaptérem. Příkladem je rozdělovač klempířů, v němž se od hlavní trubky rozkládá jemnější větev.

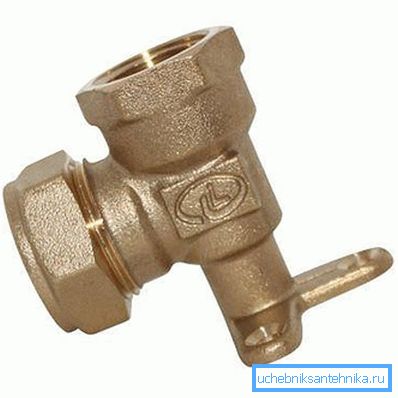

Nástěnný vodní roh
  • Tělo není také obtížné, ale slouží k připojení tří částí potrubí. Tee jsou rovné a hranaté.
  • Kříže se zřídka používají při zásobování vodou, ale v kanále jsou téměř nepostradatelné. V některých případech může být pavouk použit jako rozdělovač hlavního obvodu na tři další.
  • Koleno a roh se používají k návrhu zvratu dálnice. Ve většině případů je to koleno, které se používá ve formě částí oblouku, protože rohy pod 90 °0 vytváří příliš vysokou odolnost proti průtoku vody.
  • Vodovodní vsuvka - jednoduchá montáž se závitovým řezem na dvou vyčnívajících tryskách. Používá se k vytvoření odpojitelných připojení.

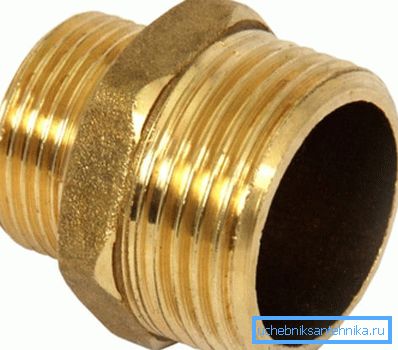

Foto mosazné bradavky
  • Příruba - design, který zajišťuje spolehlivé připojení vodovodů různými způsoby.
  • Uzávěr pro vodní potrubí - koncový prvek, který je instalován na koncové části obvodu. Mělo by zajistit spolehlivé překrytí potrubí, avšak v případě potřeby může být zástrčka odšroubována a vypuštěna.

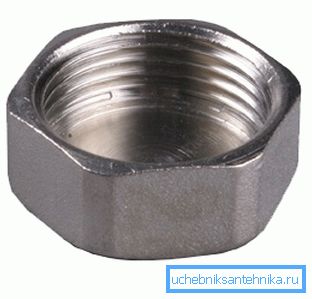

Kovová zástrčka s vnitřním závitem

Samozřejmě, že každý z těchto prvků může být vyroben v první desítce, ne-li ve stovkách úprav a velikostí, takže je třeba pečlivě vybrat součásti pro instalaci.

Specifické modely pro polymery

Tradiční materiál pro montáž vodovodních obvodů je kov.

Nedávno se však jako alternativy stále častěji používají technopolymery, které jsou spojeny pomocí specifických detailů.

  • Pájecí armatury se obvykle zakládají pro pokládku polypropylenových vodovodů. Jsou vyrobeny ze stejného materiálu jako samotné potrubí, což vám umožňuje vytvářet trvalé spojení pomocí topení a svařovacích částí.

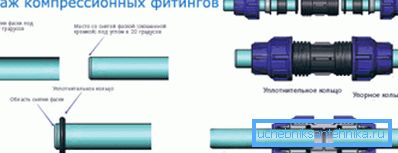

Montáž armatury na trubku PE
  • Upínací kování se často používá k připojení polyetylénových potrubí.. Těsnost tohoto místa je dosažena navíjením trubky speciální vložkou (polymer nebo kov), která je na oplátku upevněna maticí. Při správné instalaci a provozu je tento návrh schopen odolat dostatečně vysokému tlaku.

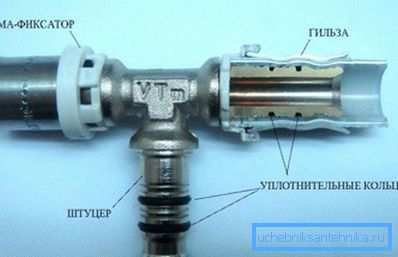

Krimpovací šroubení
  • Krimpovací rukávy - nejoblíbenější kování pro kovový plast. Používají se k vytvoření trvalého spojení: do trubky je vloženo kovové jádro, které je z vnější strany zvlněné objímkou ​​z hliníku nebo jemné mosazi. Díky speciální konstrukci jádra jsou vytvořeny těsnící kroužky s vysokou těsností.

Stejně jako v případě konvenčních tvarovek jsou tyto díly vyráběny v rozsáhlé rozměrové mřížce.

Potrubní armatury

Baterie a směšovače

Druhou nejrůznější skupinou nábytkových kování jsou různé kohoutky, kanystry a směšovače. Jak jsme poznamenali výše, jejich hlavním úkolem je v případě potřeby otevřít nebo zavřít otvor trubky.

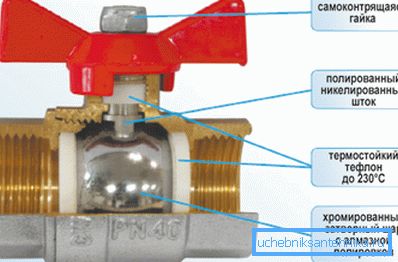

Kulový ventil

Dnes vyrábí průmysl řadu typů jeřábů, ale nejčastěji jsou instalovány následující:

  • Ples - jednoduchý, ale velmi spolehlivý v provozu.. Blokovací prvek je koule s otvory, která je poháněna tuhou tyčí. Když je otvor koule zarovnán s otvorem na těle baterie nebo směšovače, průchod se otevře a voda se přivádí.

Dávejte pozor! Nevýhodou těchto výrobků je často relativně vysoká složitost demontáže a opravy, ale zkušení řemeslníci s těmito úkoly velmi dobře.

  • Boxed - snadná údržba, ale poněkud méně spolehlivá. Nápravová skříň v takovém jeřábu představuje závitový válec, na jehož konci je buď těsnící těsnění nebo mechanismus několika keramických desek střídavě blokující tok vody.

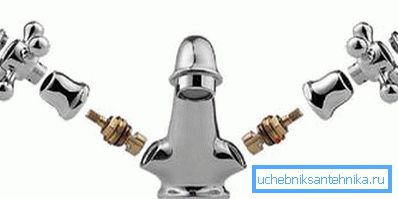

Double Box Mixer
  • Měli bychom také zvýraznit směšovače s plastovými kazetami. Tyto polymerní části se používají výhradně v každodenním životě: na jedné straně regulují tok vody velmi jasně, ale na druhé straně nemají žádnou impozantní sílu.

Ostatní komponenty

Kromě obvyklých detailů, bez nichž není možné fungování systému zásobování vodou, lze vyčíst následující:

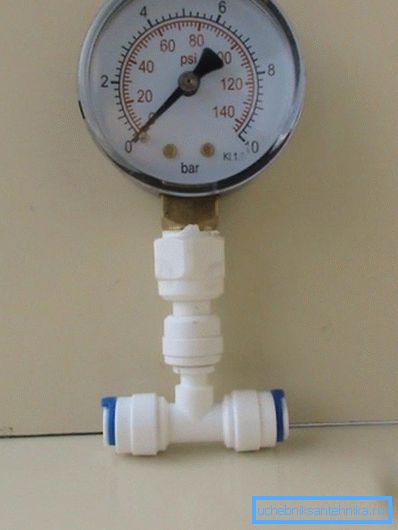

Tlakoměr na trubce
  • Manometr pro přívod vody je poměrně jednoduché měřicí zařízení, které zaznamenává tlak v potrubí.. Nejčastěji jsou manometry vybaveny obrysy v soukromých domech, kde je tlak regulován čerpadlem.
  • Instalace převodovky - slouží k vyrovnání tlaku v systému. Toto zařízení může být velmi užitečné, pokud máte pochybnosti, zda potrubní přípojky "přežijí" účinky vodního kladívka.

Dávejte pozor! Pokud je v každodenním životě instalace reduktoru velmi žádoucí, pak v průmyslových systémech je instalace takových zařízení povinná.

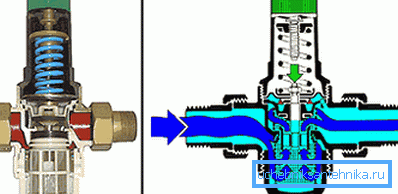

Zařízení a princip převodovky
  • Pokud nemáte příležitost instalovat reduktor, je docela možné vytvořit tlumič pro vodovodní systém s vlastními rukama.. Nejčastěji se jako takové systémy používají expanzní nádrže vybavené přídavnou membránou: zařízení má vyšší tlak a membrána kompenzuje značnou část energie díky své pružnosti.
  • Nezapomeňte také na vestavěné filtry.Tyto prvky nábytku obvykle narazí do obrysu před složitými zařízeními (stejné převodovky) a výrazně prodlužují jejich životnost a zachycují abrazivní částice suspendované ve vodě.

Závěr

Tlakomítka vody, filtr, kohoutek, směšovač, odpal, spoje, spojky a další části jsou stejně důležité jako samotné potrubí. To je důvod, proč byste si měli pečlivě prostudovat výše uvedenou klasifikaci a sledovat video v tomto článku: abyste získali alespoň obecnou představu o tom, jaké prvky budete potřebovat při práci.
