Vnitřní dodávky vody a kanalizace budov: standardy, design a

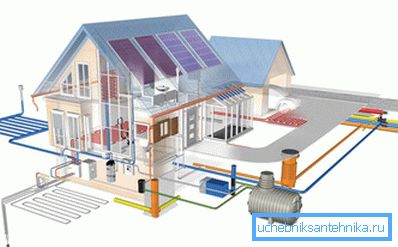

Vnitřní zásobování vodou a kanalizace budov jsou bez nadsázky hlavními "tepnami". To je důvod, proč odborníci věnují pozornost vývoje těchto uzlů: v případě chyby bude úroveň komfortu výrazně snížena a práce na odstranění nedostatků bude vyžadovat seriózní obnovu a významné finanční investice.

Níže vám řekneme, jaké regulační dokumenty upravují návrh vodovodních a kanalizačních systémů, na co byste měli věnovat pozornost při plánování a jaké nuance byste měli vzít v úvahu při samostatné instalaci potrubí.

Obecné otázky návrhu

Regulační rámec

Hlavním standardem, který upravuje problematiku uspořádání takových komunikací, jsou stavební a stavební předpisy pro vnitřní vodovod a kanalizaci budov (2.04.01-85) a aktualizovanou verzi SP 30.13330.2012, která byla zavedena na konci roku 2013.

Navíc návrh vodovodních a odpadních vod by měl brát v úvahu následující dokumenty:

• SP 31.13330.2012, který definuje proces navrhování venkovních vodních systémů.
• SP 61.13330.2012 regulující tepelnou a hydroizolaci různých potrubí.
• SP 73.13330.2012, popisující hygienické požadavky na obytné budovy a stavby apod.

Samostatná skupina se skládá ze hygienických norem a pravidel:

• SanPiN 2.1.4.1074-01 - požadavky na kvalitu vody dodávané centralizovanými systémy zásobování pitnou vodou.
• SanPiN 2.1.2.2645-10 - charakteristika životních podmínek v soukromých a bytových objektech.
• SanPiN 2.1.4.2496-09 - zajištění bezpečnosti systémů horké vody.

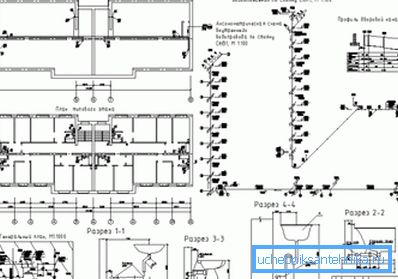

Při přípravě dokumentace je nutné použít dokumenty jako GOST pro pracovní výkresy pro vnitřní vodovodní a kanalizační systémy (21.601-79) a další relevantní v okamžiku předání návrhu nařízení.

Vlastnosti systému

Podle SNiP pro zásobování vodou v domácnostech musí splňovat řadu požadavků jak kanalizace, tak systém zásobování vodou.

Níže uvádíme ty, které budou nejdůležitější v nezávislém návrhu a uspořádání těchto komunikací:

• Pokud je to možné, měly by být propojeny vodovodní a odvodňovací systémy několika budov.. Tento přístup umožní efektivnější využití dostupných zdrojů, což zase přispěje ke snížení nákladů na provoz zařízení.

Dávejte pozor! SNiP umožňuje integraci sítí budov, bez ohledu na jejich přidružené oddělení.

• Voda vstupující do instalatérské budovy musí splňovat hygienické normy.. V některých případech je proto nutné provést řadu opatření pro úpravu vody (čištění, vysvětlení atd.).
• Používá se také voda pro technické účely.. Navíc stupeň jeho čištění je určen vlastnostmi technologického procesu, pro který se používá.
• Při přepravě vody musí být potrubí vyrobeno z materiálu, který nedrží kvalitu kapaliny ani při delším kontaktu..

Při projektování vodovodních systémů by měla být zohledněna spotřeba. U různých typů budov se tyto objemy liší a nejběžnější údaje jsou uvedeny v následující tabulce:

Dávejte pozor! Tyto údaje by měly být použity pro navrhování komunikací, které plánujete dělat vlastními silami. Při centralizované výstavbě je někdy povoleno tyto standardy zvýšit, podléhající zdůvodnění a koordinaci s místními orgány.

Kromě objemu zásobování vodou doporučuje společnost SNIP také zohlednit množství volného tlaku.

Minimální hodnota tohoto parametru by měla být:

• U vchodu do budovy s jednopodlažní budovou - 10 m.
• Pro každé další podlaží je třeba přidat 4 m.
• V období minimální spotřeby vody může být tlak snížen na 3 m na každém patře nad prvním.

Dávejte pozor! Hodnota celkové volné hlavy by neměla přesáhnout 60 m.

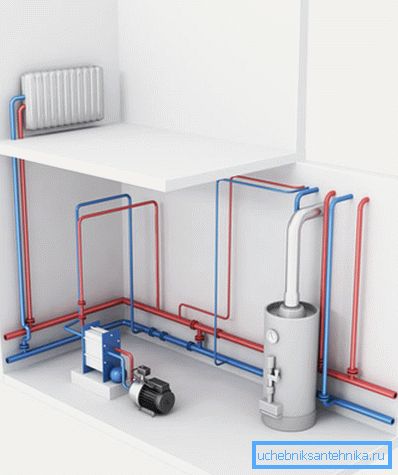

Vnitřní zásobování vodou

Kromě těchto požadavků regulační dokumenty rovněž upravují specifika uspořádání všech komunikačních obvodů. Níže uvádíme hlavní body návrhu a začněte systémem dodávky tepla a studené vody.

Systém zásobování vodou může být centralizovaný i lokální. Výběr typu systému by měl být proveden s přihlédnutím k charakteristikám místa a ekonomické účinnosti hlavního zásobování vodou.

Takže u významného počtu soukromých domácností může být cena kompletního souboru čerpacích zařízení, stejně jako náklady na stavbu vrtů, mnohem nižší, než položení větve vodovodu.

V závislosti na účelu budovy může být k dispozici následující vodovodní systémy:

• Pití a pití.
• Výroba.
• Pojištění požáru
• Systém horké vody.

Dávejte pozor! V některých případech je dodávka požární vody kombinována s výrobou nebo domácím pitím.

Hlavní komponenty systému jsou:

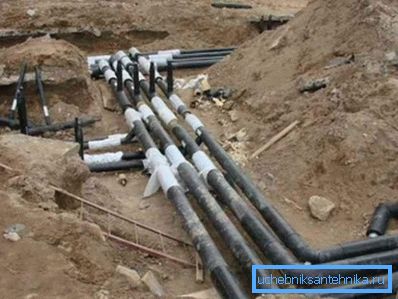

• Vstup do budovy.

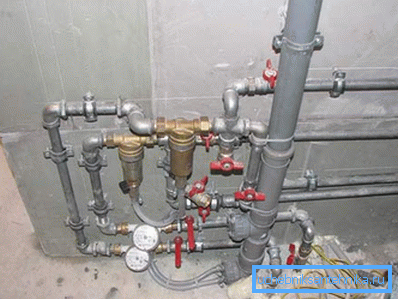

• Dávkovací jednotka spotřeby tekutiny (někdy je rozdělena na dva uzly, a to pro horkou a studenou vodu, resp.
• Distribuční síť.
• Stoupačky pro přívod vody do horních podlaží.
• Dodávky potrubí.

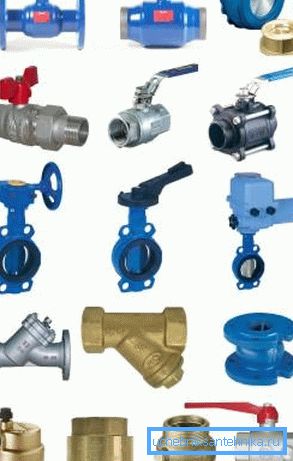

• Uzavírací a regulační ventily (kohouty, ventily).
• Také v některých případech může návrh zahrnovat instalaci nádrží. Typickým příkladem takové konstrukce je membránová nádrž, která je naplněna provozem studňového čerpadla a studny a zajišťuje udržení stabilního tlaku v systému.

K systému zásobování teplou vodou se předkládají samostatné požadavky:

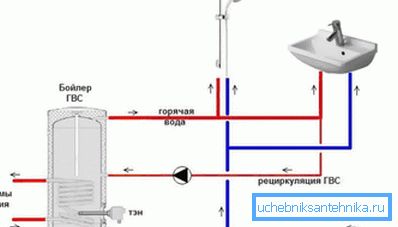

• K udržení teploty až do okamžiku přívodu vody doporučuje instrukce vybavit cirkulační systém.
• Montáž přívodů pro nasávání vody na potrubí horké vody není povoleno.
• Při pokládce potrubí by měly být vždy chráněny před tepelnými ztrátami vybavením vysoce kvalitní izolace nejproblematičtějších oblastí.

Domácí odpadní vody

Stejně jako instalace musí být systém likvidace kapalných odpadů navržen tak, aby odpovídal určitým normám.

K dnešnímu dni odborníci rozlišují tyto typy kanalizací:

• Sanitární a domácnost - nejčastěji používaný typ. Používá se k odstraňování odpadních vod z umyvadel, vany, toaletní mísy, sprchové kabiny, bidet atd.
• Výroba - určená k práci s velkým objemem průmyslového odpadu.
• Kombinované - je výsledkem kombinace dvou předchozích druhů.
• Vnitřní kanalizace - obvykle se používá k odstranění vody z taveniny ze střech a dalších architektonických prvků.

Při plánování kanalizačního systému je nutné vypočítat jeho kapacitu (obvykle to odpovídá objemu zásobování vodou). V takovém případě je vhodné vzít v úvahu předpisy ve vašem regionu o objemu vypouštění odpadních vod.

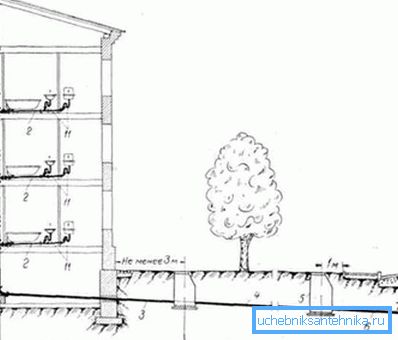

U vnitřní kanalizační sítě budou relevantní následující pravidla:

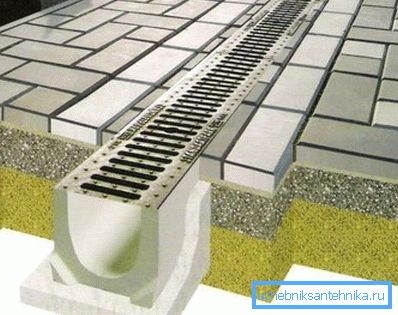

• Odpadní voda se provádí gravitací uzavřenými potrubími. Přeprava tekutin v otevřených zásobnících je přípustná, pouze pokud neobsahují nepříjemný zápach a neobsahují těkavé látky.
• Doporučuje se položit drenážní potrubí do přímky s konstantním sklonem. Připojte kabeláž ke stoupači pomocí šikmého kanálu nebo kříže.

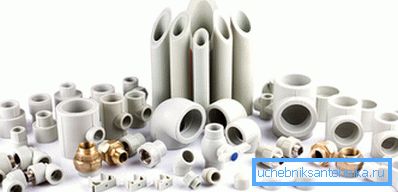

• Životnost potrubí používaných pro úpravu odpadních vod by měla být 25 let nebo déle. Dnes je třeba upřednostňovat výrobky z technologických polymerů (PVC, polypropylen, polyethylen).

Technické doporučení

Vodovodní sítě

Jak je vidět, po analýze předchozí části existuje spousta požadavků na uspořádání vnitrofiremní komunikace. Kromě toho musí být každý uzel naplánován a zkonstruován podle určitých norem.

Proto v této části článku poskytneme konkrétní doporučení, která budete moci použít při pokládce instalatérských a sanitárních zařízení:

• U většiny obytných budov a průmyslových areálů je v projektu položen jediný vstup potrubí. Dva nebo více vchodů by mělo být poskytováno pouze pro obytné budovy, určené pro 400 nebo více bytů, vany a řadu průmyslových zařízení.
• Všechna potrubí jsou sestavována z částí, jejichž minimální životnost by měla činit 50 let při teplotě 20 ° C ⁰C a 25 let při teplotě 75 ° C ⁰C.

Dávejte pozor! Životnost je vypočtena pro tlak, který je poskytován výkonovými charakteristikami konkrétního modelu potrubí.

• Nastavení přívodu vody do systému a jeho výběr se provádí pomocí ventilů. Konstrukce těchto částí by měla zajistit plynulou změnu tlaku a spolehlivé vypnutí průtoku vody v uzavřeném stavu.

• V místech, kde je oddělený přívod teplé a studené vody, je vhodné instalovat směšovače na přítokovém místě. V některých případech je povoleno použití dvou samostatných jeřábů, ale tento návrh bude mnohem méně vhodný.

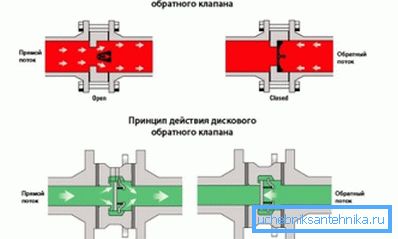

Také v systémech zásobování teplou vodou je nutné instalovat zpětné ventily.

Tyto části jsou obvykle instalovány:

• Před skupinovými míchačkami.
• Před ohřívači vody.
• Po dávkování horké vody.

Všechna výše uvedená doporučení platí pro systémy s centralizovaným systémem a pro systémy s autonomním zásobováním vodou.

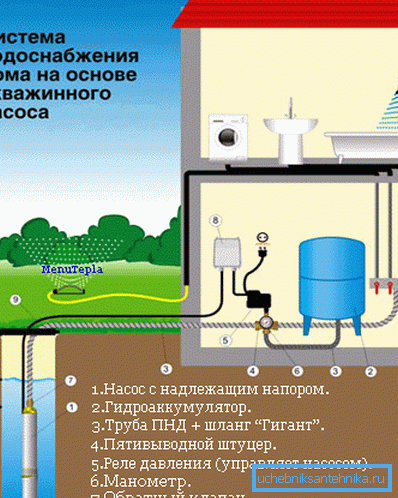

Pokud je však přívod vody prováděn ze studny nebo ze studny, je třeba nainstalovat čerpací jednotku:

• Hlavním prvkem konstrukce je čerpadlo, které zvedá vodu z hlubin.
• Provoz tohoto zařízení je regulován automatickým systémem, který zapíná nebo vypíná čerpadlo v závislosti na tlaku v potrubí nebo v nádrži.
• Pro úsporu energie a vyrovnání tlaku na horních podlažích budovy je obvykle instalována expanzní nádrž, která slouží jako nádrž na vodu.

V některých případech (s nestabilním provozem centrálního systému zásobování vodou) může být čerpací stanice instalována jako záložní systém.

Odvodňovací systém

V neoddělitelné kombinaci s přívodem vody je třeba vybavit a odvádět odpadní vody.

Odvodňovací trubky jsou zpravidla položeny:

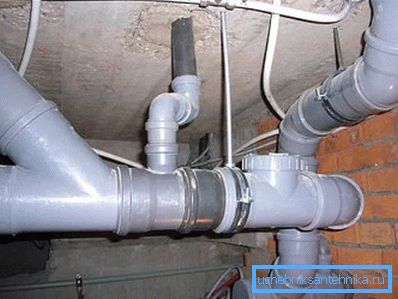

• V chodbách, hospodářských budovách, dílnách, v podkroví a podsklepených prostorách - otevřené.
• V obytných prostorech za falešnými panely, stropními panely, ve speciálních kanálech nebo při vkládání do nosných konstrukcí - je skrytá.

Současně během instalace byste měli dodržovat tato doporučení:

• Při skryté pokládce potrubí polymerních trubek je nutné vzít v úvahu mechanickou odolnost součástí a nepodléhat deformujícím a destrukčním zatížením.

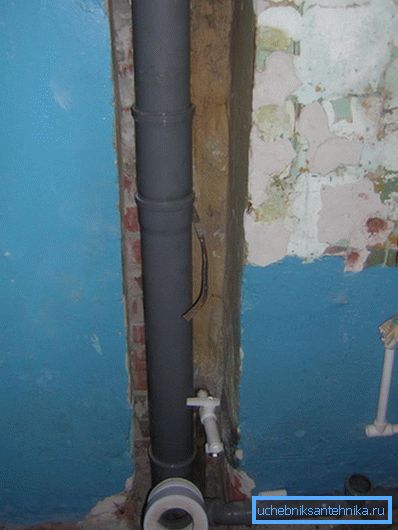

• Vertikální úseky potrubí (stoupačky) jsou umístěny ve zvláštních výklencích, s výjimkou mechanických nárazů. Přední část výklenku by měla být uzavřena odnímatelným panelem, který umožňuje přístup ke stoupačce pro kontrolu a opravu.
• Otvory ve stropu, kterými procházejí potrubí, musí být utěsněny cementovou maltou. Pro lepší utěsnění je potrubí samotné zabaleno do hydroizolačního materiálu.

• Horní část sloupku je na střeše zobrazena ve formě větracího kanálu. Optimální výška zdvihu větracího potrubí pro neopracované ploché a šikmé střechy je asi 20 cm.

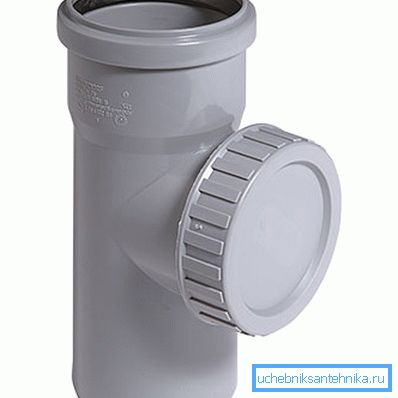

• Při pokládce pokládaných potrubí je nutné zajistit instalaci kontrolních poklopů. Plocha poklopu by neměla být větší než 0,1 m².
• Vzdálenost mezi revizemi závisí na typu struktury. V obytných budovách je obvykle instalován jeden audit v čase od 15 (průměr potrubí až 50 mm) až 20 (průměr 150 mm nebo více) metrů.

Závěr

Navíc k výše uvedeným informacím obsahuje SNiP na interních zdrojích vody a kanalizace také informace o různých detailech konstrukce a nuance fungování těchto systémů. Proto před zahájením práce doporučujeme nejen pečlivě sledovat video v tomto článku, ale také důkladně prozkoumat úplné verze všech výše uvedených regulačních dokumentů.

Pouze za dodržení požadavků stanovených v nich lze zajistit stabilní provoz navržených komunikací.
