Uzavírací ventil chladiče - podrobný popis a montáž

07-04-2018
Dodávka vody

Instalace baterie neznamená pouze upevnění chladiče na stěnu a připojení napájecích a zpětných potrubí. Také je nutné instalovat potřebné ventily, zejména ventily, a termostat nebude nadbytečný.

To zvýší flexibilitu topného systému.

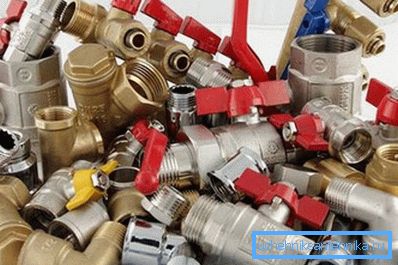

Ventily různých velikostí

Proč potřebujete ventily při instalaci baterie

Obecně by tato kategorie zařízení měla zahrnovat nejen jeřáby různých typů, ale také různé klapky, ventily. A ventily pro radiátory také obsahují zástrčky, které jsou instalovány na otvory na boku baterie.

Při instalaci baterie doporučujeme používat:

  • pár kulových ventilů - jsou užitečné, aby se rychle zastavilo proudění chladicí kapaliny do baterie. Za tímto účelem je uspořádán obtok a na přívodním a vratném potrubí jsou instalovány ventily;

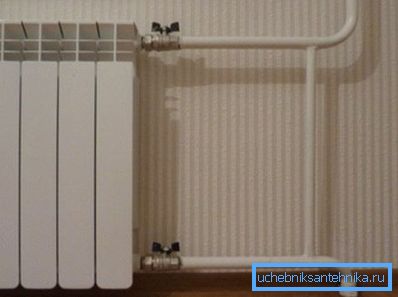

Bypass zvyšuje spolehlivost topného systému.
  • Když je k systému připojen radiátor, je možné použít speciální kohoutek, v němž je možné rychle vyplachovat vodu.

Z regulačního zařízení je užitečný automatický termostat, který vám umožní samostatně měnit přenos tepla každé baterie. Díky tomu bude možné ušetřit na vytápění a v domě bude pohodlnější.

Dávejte pozor! Termostat je připojen k samotnému chladiči, následovaným uzavíracím kohoutem a pak obtokovým potrubím. Pouze s takovou sekvencí systém funguje normálně.

Podrobné charakteristiky ventilů

Normální provoz topného systému závisí převážně na správném výběru typu jeřábu pro konkrétní úkol. Proto má smysl podrobněji zvážit typy ventilů a jejich rozsah.

Kulové kohouty

Kulový ventil pro topný radiátor se nazývá tak, protože jeho uzamykací část má tvar kuličky s otvorem ve středu. A princip práce spočívá v tom, že jedno otáčení rukojeti blokuje přívod vody potrubím.

To je velmi užitečné, například když baterie spěje k vypnutí napájení vody téměř okamžitě, pokud bylo šroubové zařízení používáno pro stejný účel, pak byste museli věnovat mnohem více času.

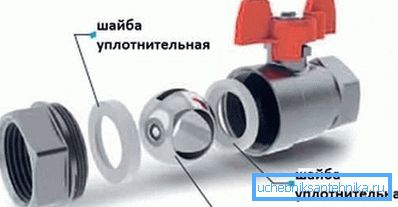

Viditelný kulový kohout s otvorem

Kromě koule najdete analogy s kuželovou nebo válcovou uzamykací částí na trhu (ty byly použity v ruských samovarech). Ale pokud jde o výkon, míč je mimo konkurenci. Kužel, například, se vyznačuje zvýšeným opotřebením.

Pokud jde o volbu kulového kohoutu, je nutné vzít v úvahu jeho rozměry a druh kovu, z něhož je vyroben (je nutné, aby společně s kovem chladiče netvořil galvanický pár).

Také pozornost by měla být věnována velikosti otvoru v uzamykací části:

  • plná vrtání - v nich průměr otvoru přesně odpovídá vnitřnímu průměru samotné trubky. Z tohoto důvodu po instalaci v otevřeném stavu nezníží množství vody vstupující do baterie;
V modelu s plným otvorem se otvor v kuličce rovná průměru trubky
  • standardně - v nich je průměr otvoru o 20% menší než vnitřní průměr trubky. Při použití tohoto modelu dosahujeme snížení přenosu tepla z chladiče o 10-15%;
  • ne úplné - kvůli malému otvoru v kuličce se průtok kapaliny sníží o polovinu.

Dávejte pozor! Vzhledem k tomuto je třeba pro montáž před baterií použít pouze blokovací zařízení s plným průchodem.

Pokud jde o to, jak vypadá zařízení uzavíracího ventilu chladiče, bude v sekci vidět kovová kulička a těsnění, které zajistí těsnost v uzavřeném stavu. Relativně nedávno se na trhu objevily polymerní uzavírací ventily, které jsou vhodné pro montáž na jakýkoli radiátor bez ohledu na to, z jakého materiálu jsou vyrobeny.

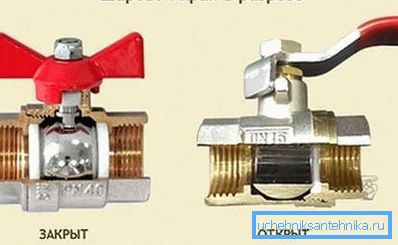

Zařízení s kulovým ventilem

Dávejte pozor! Modely s plastovým krytem pro pevnost, která je docela podřazena kovu. Ale tloušťka více, musí být vzata v úvahu při výběru.

Tradiční lze považovat za kovové kohouty. Obvykle se používají buď mosaz nebo jeho slitiny, takže by neměly být žádné problémy s kombinací kovů.

Má pouze 2 pracovní pozice, což je důvod, proč patří do třídy "uzavírací ventily". K dispozici jsou 3-cestné ventily, lze je použít také pro připojení radiátorů. Veškerý rozdíl spočívá v tom, že pracovní poloha 3 a tok vody může být směrován jedním z obou směrů.

Trojcestný jeřáb je poněkud komplikovanější než běžný.

Cena těchto zařízení je nízká a vzhledem k flexibilitě topného systému jsou dodatečné náklady oprávněné.

Uzavírací ventil

Tuto kategorii zařízení lze použít pro připojení radiátorů (ve dvou trubkových topných systémech). Díky své konstrukci umožňují ventily, jako kulové kohouty, rychle zablokovat proudění vody do akumulátoru a nemusíte přerušit provoz topného systému. Mohou být také použity k tomu, aby pohodlně vypouštěly vodu z ohřívače nebo je naplňovaly kapalinou.

Jednoduchý uzavírací ventil

Dávejte pozor! Uzavírací ventil chladiče v základním uspořádání nezajišťuje instalaci vypouštěcího ventilu. Ale užitečné přidání lze vždy zakoupit samostatně.

Pokud jde o účelnost nákupu, z technického hlediska není nijak rozdílem, že by se na vratném potrubí měl umístit kulový kohout nebo zvolit uzavírací ventil. Pokud je napájecí potrubí alespoň jednoduchým termostatem, obě možnosti budou pracovat stejným způsobem.

Ale rozdíly v konstrukci kulového ventilu a uzavíracího ventilu stále existují. První může být pouze v otevřené / zavřené poloze, ale hexagonální ventil může regulovat průtok chladicí kapaliny.

Schéma vody z chladiče

Významné rozdíly jsou ve vzhledu. Kulové ventily jsou vyráběny s jasně viditelným červeným "motýlkem", ale uzavírací ventil chladiče vypadá mnohem lépe.

Nemá ventil pro otáčení tak, aby se z trubek a samotné baterie výrazně neprokázal. Jeho cena je vyšší než cena kulového kohoutu, ale vzhledem k tomu, že topný systém není vyroben po dobu jednoho roku, můžete ho také vynaložit.

Vypouštěcí ventil, který slouží k vypouštění vody z chladiče, je instalován na uzavíracím ventilu. Při otočení se speciální rukojetí je přívod vody do radiátoru zablokován.

Instalace kohoutku

Celý proces trvá jen pár minut, můžete pracovat s vlastními rukama bez pomoci odborníků. Je třeba pouze nepokoušet se, například mírné zkreslení při instalaci ventilu na potrubí může způsobit vážné úniky během topné sezóny.

Výrobci vyrábějí ventily s několika typy připojení. Na prodej je možné nalézt jeřáby pro svařované spoje, příruby, muftovy. Typ neodvzdušněného spoje nelze doporučit kvůli potížím s budoucími opravami, typ příruby se používá pouze u průmyslových podniků av každodenním životě jsou upřednostňovány oddělitelné spoje.

Na fotografii - příklad kombinace vnějšího a vnitřního závitu

Nejčastěji používané jeřáby s uzávěrem matice nebo americkým, těsnost je zajištěna vysoká, a pracovní síla je minimální.

V tomto případě je zapotřebí více pozornosti v přípravné fázi:

  • musíte rozhodnout o typu podprocesu. Jeřáby mohou být buď spojky, nebo s vnějším závitem nebo kombinované, je třeba zvolit podle typu závitu na trubce;
  • typ pera také hraje roli. Pokud se trubka blíží stěně, stačí zvolit verzi s motýlem, dlouhá rukojeť se prostě opře o stěnu.

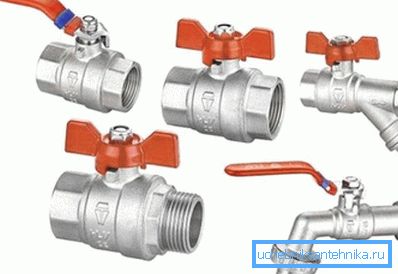

Zvolte vhodnou možnost není obtížné

Pokyny k instalaci se skládají z několika akcí:

  • vybírá místo instalace jeřábu;
  • zkontroloval průběh rukojeti;
  • další je závitové připojení. Pro dodatečné utažení kloubu je nutné použít záběr;

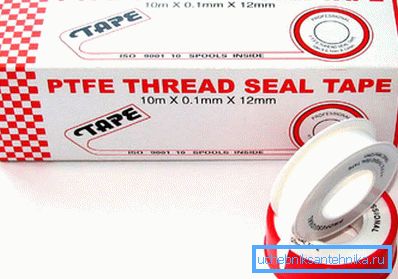

Páska FUM zajišťuje spolehlivé připojení závitů

Dávejte pozor! Na vodorovném potrubí je dovoleno vychýlit rukojeť ze svislice o 45 °. Takže kloub nemůže být zkroucený až na konec, ale trochu otočit kohoutek na stranu, takže je vhodnější jej použít.

  • Posledním krokem je zkontrolovat spojení pro únik.

Shrnutí

Navzdory skutečnosti, že topný radiátor je v zásadě soběstačný objekt, zapomínání na ventily a armatury je nežádoucí. Použití jednoduchých kulových kohoutů a ventilů učiní práci topného systému flexibilnější a zaručuje komfort v domě po celou dobu ohřevu.

Video v tomto článku zobrazuje instalační proces kulového ventilu.
