Upínací adaptér: pravidla samoinstalační instalace

Adaptér nebo zástrčkový adaptér je na trhu relativně nová, která umožňuje připojení vodovodu pod hloubku zamrznutí půdy. Současně je zajištěn plný přístup k opravě a údržbě vodovodního a zdvíhacího zařízení.

Návrh zařízení

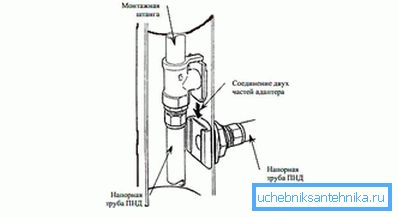

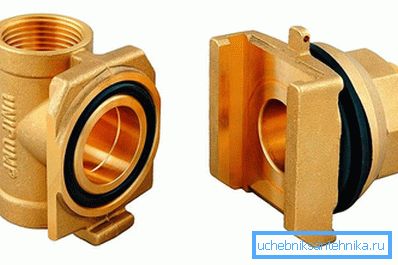

Návrh tohoto zařízení je poměrně jednoduchý. Skládá se ze dvou prvků. První část je stacionární a je namontována zevnitř skříně do otvoru, který je v něm vyvrtán, a to přes pryžový těsnicí kroužek a upínací zakřivenou kovovou desku, která je fixována ven se světelnou maticí. Druhá část, do které je připevněna zdvihací trubka s čerpadlem, je zasunuta do klínovitého šoupátka prvního pevného prvku, takové spojení se nazývá "rybinovité". Díky tomu je vytvořeno spolehlivé a těsné spojení mezi částmi adaptéru. Tento výrobek je vyroben z měděného nebo mosazného materiálu odolného proti korozi.

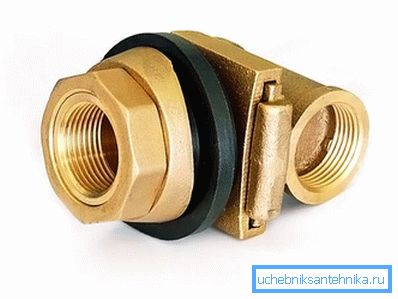

Silné a slabé stránky

Mezi výhody patří:

• nízké náklady, což je v porovnání s kajonátem několikrát méně;
• rychlá a snadná instalace, která nevyžaduje speciální nástroje a dovednosti;
• kompaktnost, na rozdíl od kajonu, nezahrnuje území, bude vidět pouze čistá hlava nad hladinou studny;
• možnost instalace na vysoké úrovni podzemní vody;
• dobrá těsnost spár.

Jelikož se toto zařízení nedávno objevilo na trhu, neexistují žádné dlouhé provozní zkušenosti. Zatím nebyly nalezeny žádné zvláštní chyby. Z mínusů lze poznamenat, že ve srovnání s kajonátem, automatizací, hydraulickou nádrží, jeřábům a dalším zařízením bude nutné provést v samostatné místnosti.

Než začnete instalovat, musíte porovnat jeho velikost a průměr skříně, abyste mohli volně spouštět čerpadlo do studny. Adaptér se rozkládá přibližně 3 cm od vnitřku pouzdra.

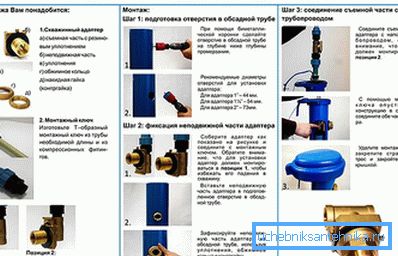

Postup instalace

Před instalací musíte udělat klíč ve tvaru písmene T. Může být vyroben z plastové nebo kovové trubky. V tomto případě budete muset drotovat s kovem, řezání nití. U plastů je všechno mnohem jednodušší díky kompresním spojům. Na jedné straně má klíč závit, který bude zasunut do adaptéru, a na druhé straně je připojen odpal, což usnadňuje otočení a odšroubování klíče ze zařízení. Délka klíče by se měla rovnat hloubce instalace konstrukce počítané od okraje krytu.

Instalace začíná kopnutím výkopu do hloubky mražení. Poté, co je příkop připraven, je vrtání vyvrtáno do skříně bimetalickým vrtákem. Fréza by měla odpovídat průměru výstupní trubky adaptéru nebo být mírně větší. Poté pomocí klíče je adaptér kompletně sestaven a nedělitelná část adaptéru je spuštěna a upevněna maticí. Pro snadnou instalaci můžete zvýraznit otvor s malou svítilnou, která spadla do studny.

Aby montážní část adaptéru, která je připevněna ke stěně pouzdra, nevyskakovala a nezapadla do jímky během instalace, musí být odnímatelný prvek, ke kterému je klíček připevněn, otočen o 180⁰. Takže to bude odstraněno pohybem dolů, ne nahoru. Po zasažení matice musí být adaptér převeden do normálního stavu a stlačen. Také, aby nedošlo k ztrátě těsnicího kroužku, musí být ošetřeno silikonovým mazivem pro větší těsnost.

Než začnete s instalací odnímatelného prvku zařízení, musíte k čerpadlu připojit potrubí, kabel a kabel požadované délky. Doporučujeme orientovat kabel a kabel tak, aby byly na opačné straně potrubí. Spojka, která spojuje toto zařízení s vodovodní trubkou, musí být z mosazi a v žádném případě z plastu, stejně jako pod vodou a od vibrací čerpadla, může být vytažena z adaptéru. Také pro spolehlivější připojení je potřeba použít plastovou trubku s označením SDR11, protože má silnější stěnu.

Poté, co je vše sestaveno, je čerpadlo spuštěno do studny a pomocí klávesy spojte oba prvky. Montážní klíček není nutné demontovat, může být vystřižen s pláštěm. Připravené video popisuje podrobněji další funkce instalace.

Bezpečnostní kabel je upevněn na špičce. Částečně uvolňuje zatížení čerpadla na adaptéru a mírně těsně. Proto pro spolehlivější a trvanlivější práci je nutné použít kovové pouzdro, i když je možné jej použít na polymer, ale opět by mělo být obložení.

Video

Další informace o instalaci a získání praktické rady od odborníka vám umožní zobrazit video:

Schémata

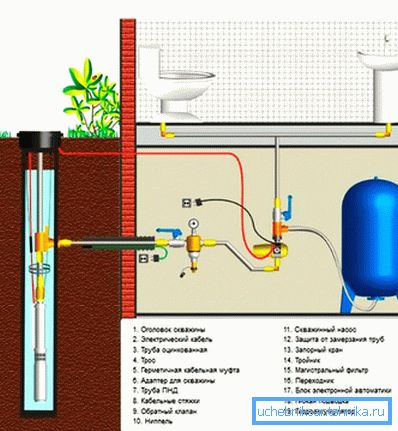

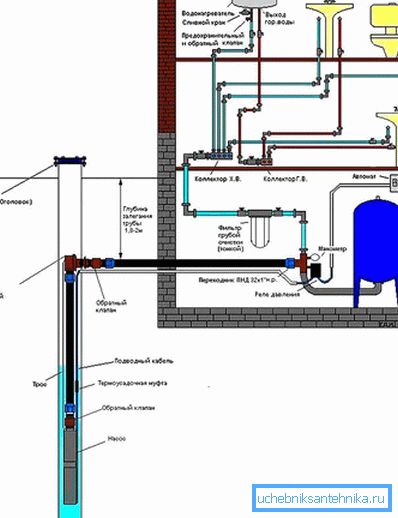

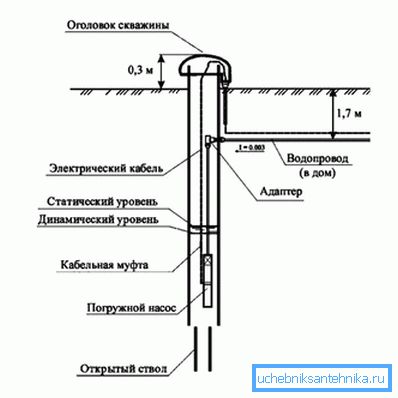

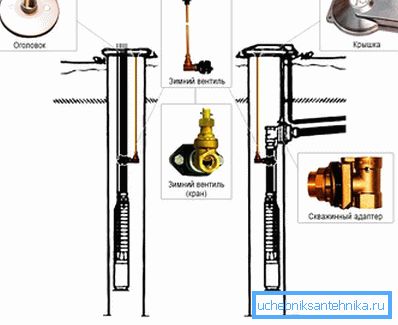

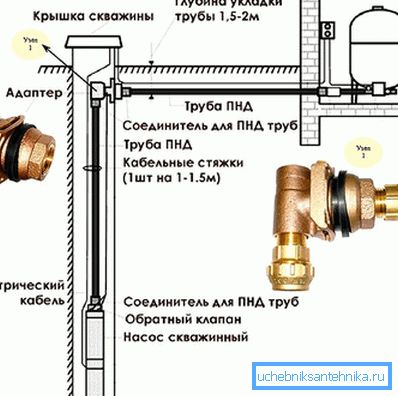

Pokud budete muset instalovat adaptér pro výkop, pak vám tyto schémata pomohou porozumět principu jeho fungování a funkcí jeho sestavení:
