Úhlový kohout pro radiátor. zařízení a celkové rozměry.

13-10-2018
Dodávka vody

Baterie pro vytápění prostorů jsou konstrukce určené pro výměnu tepla. Systémové potrubí je obvykle připojeno ke každé straně. V souvislosti s možnými nepředvídatelnými situacemi může být instalace ventilů, jejichž hlavními prvky jsou často rohové ventily pro radiátory.

Na obrázku je výrobek v polypropylenovém pouzdře.

Hlavní účel

Produkty pro odpojení dodávky chladicí kapaliny jsou instalovány v sítích dálkového vytápění, stejně jako v jednotlivých budovách různých typů. S jejich pomocí je možné výrazně zlepšit funkčnost určitého topného systému.

Uzavírací ventily jsou obvykle instalovány na vstupních a výstupních potrubích, čímž se otvírají široké možnosti.

  • V případě potřeby můžete ohřívač vyměnit, aniž byste musel odebrat chladicí kapalinu ze systému.
  • Pomocí jeřábu je možné regulovat teplotní podmínky v konkrétním pokoji a šetřit energii.
  • Čištění radiátoru lze provádět i bez vypouštění pracovního média z topné sítě.

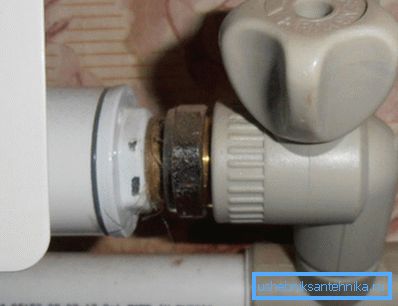

Rohový prvek v předepsané formě.

Pozor! Obvykle je kulový ventil s kuličkovým pohonem namontován přímo před ohřívačem na vstupní a výstupní potrubí dvoutrubkového topného systému.

Základní informace

Radiální polypropylenový rohový ventil je velmi populární u moderních topných sítí. Její cena je skutečně nízká, ale umožňuje spolehlivý provoz komunikačního systému. Polymerní materiál je schopen odolat značným teplotním rozdílům.

Specifikace produktu

Zařízení s polypropylenovým pouzdrem jsou vynikající pro zablokování průtoku pracovního média ve vodních vytápěcích systémech. Níže uvedená tabulka uvádí technické vlastnosti tohoto zařízení, aby se noví majitelé mohli seznámit s nimi.

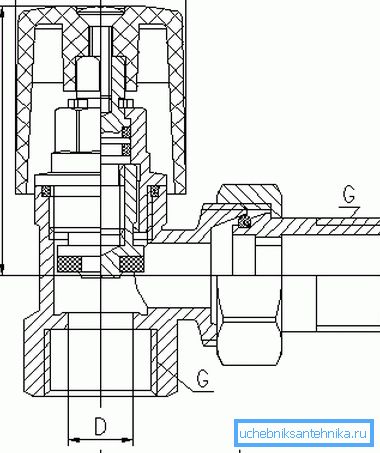

Obrázek výkresu jeřábu úhlového typu.
Parametr Význam
Provozní doba 15 let
Teplota pracovního prostředí
Pracovní tlak 1 MPa
Třída těsnosti A
Plný zdroj 3000 cyklů
Šířka pásma 16-19 cm3 m / h

Pozor! Přes aktivní použití polypropylenu při výrobě podobných výrobků mohou být ve výrobním procesu použity i jiné materiály. Mosaz není například populární.

Upevnění zařízení

Těleso výrobku je vyrobeno z polypropylenu, zatímco vnější část obsahuje bílou barvu a vnitřní část není. Pod sponou se nachází mosazná vložka, která je opatřena speciálním závitem, pomocí něhož je upevněn speciální prvek s těsnicím kroužkem.

Rukojeť je nejčastěji vyrobena z lehkého plastu. S malým šroubem je připojen k mosazné tyči, která má pár vycpávkových krabic. Průtok pracovní kapaliny je zablokován díky kulovému ventilu.

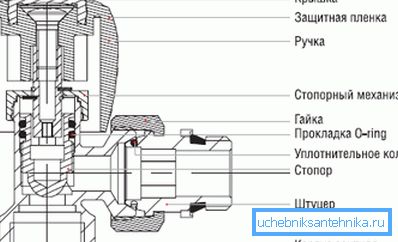

Hlavní struktura zařízení.

Celkové rozměry

Uhlový radiátorový ventil 1 2 má výšku 88 mm. Vzdálenost od vrcholu ventilu k centrální ose je 58 mm a od začátku závitového připojení k centrální ose - 57 mm. Pokud jde o hmotnost, takový výrobek váží přesně 160 g.

Utahovací kohout 25 3 4 má výšku 99 mm. Od okraje ventilu k centrální ose je vzdálenost 59 mm a ze závitu 69 mm. Takové zařízení váží 230 g.

Pokyny k instalaci

  • Výrobky lze instalovat v libovolné poloze.. Na povrchu zařízení by neměla docházet k žádnému znečištění. Všechny práce by měly být prováděny při teplotě vzduchu nejméně +10 stupňů.
  • Kroužek je připevněn klíči kola. Po utažení rukou se spojovací matice utahuje o půl otáčky. Vlákno je utěsněno těsnícím materiálem PTFE.
  • Upevnění jeřábu na trubku z polypropylenu se provádí tepelnou expozicí. Během práce používá speciální svařovací stroj. Pracovní teplota je obvykle 260 stupňů.

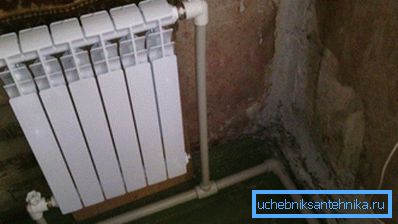

Rohové produkty jsou instalovány na potrubích.

Provoz a údržba

Výrobky musí být používány za určitých teplotních podmínek a tlaků. Tyto ukazatele jsou uvedeny v tabulce s technickými charakteristikami. Tělo výrobku by nemělo být vystaveno chemikáliím, které mohou reagovat s polypropylenem.

Je třeba se vyvarovat případů s mražením pracovního prostředí ve vnitřní části zařízení, protože by mohlo dojít k poškození hlavních částí. Při vypouštění sítě je vhodné nechat kohout otevřený, aby kapalina v dutinách nezůstala.

Skladování a přeprava

Výrobky musí být skladovány s ohledem na odstavce GOST 15150, která odráží základní požadavky. Výrobky by měly být plně chráněny před dlouhodobým slunečním zářením. Větrané markýzy se doporučují jako hlavní nádoba.

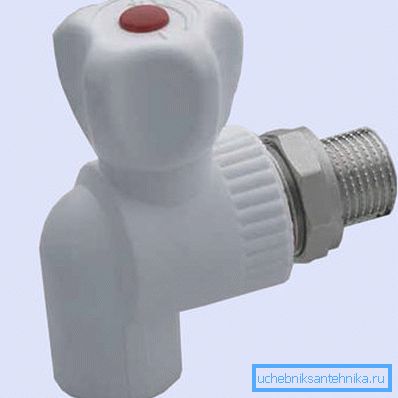

Model úhlového jeřábu PN25 NQF20 1 / 2M.

Pokud jde o přepravu, může být provedena jakoukoli přepravou, neboť produkty nejsou klasifikovány jako zvláštní náklad. Nakládání a vykládání by mělo probíhat při teplotě nejméně -10 stupňů. Pokud je přeprava prováděna v mrazivých podmínkách, musí být přijata určitá opatření, aby se zabránilo přenosu mechanického zatížení.

Závěrečná část

Zvláštní pozornost by měla být věnována radiátorovému rohovému ventilu s americkým vojákem. Je založen na rychloupínací spojce tvořené třemi prvky ve formě matice s uzávěrem a částí čítače. Další informace o instalaci produktů naleznete v tomto článku. Po seznámení se s ním lze instalační práce snadno provádět ručně.
