Typy žeriavového boxu - pochopte design a porovnejte výhody

Klikový hřídel může být považován za hlavní prvek každého jeřábu, je to jednoduchý design, který je zodpovědný za skutečnost, že když je ventil otočen, je přívod vody zablokován. Při výběru konkrétního modelu je třeba vzít v úvahu nejen geometrické rozměry, ale také provozní podmínky tohoto zařízení. Navrhovaný materiál vám umožní pochopit, jaký jeřáb, jeho struktura a princip činnosti, jakož i pomoc při výběru.

Druhy kohoutku

Pokud jde o klasifikaci, v závislosti na designu lze rozlišit:

• zařízení s připojením šnekem, během provozu tyč jednoduše rozšiřuje a uzavírá průchod, kterým voda vstupuje. Červený jeřáb je klasický, většina starých zařízení patří do této kategorie.

Dávejte pozor! Chcete-li pochopit, že tento typ nápravové skříně je používán v kohoutku, můžete určit, kolik otáček je třeba provést před překryvem vody. V modelech červů se akcie hladce hladce pohybují, takže je třeba udělat pár plných otáček.

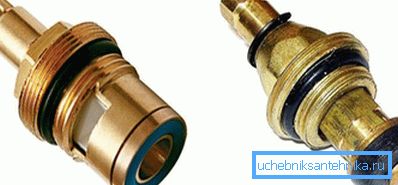

• Keramické výrobky - ne všechna zařízení jsou vyrobena z keramiky, ale pouze ze dvou disků, které jsou blokovacím prvkem. Cena je mírně vyšší než cena červeného protějšku, ale keramické disky se opotřebovávají velmi pomalu, kromě toho ventil lze zavřít téměř okamžitě, jen otočením knoflíku o 90 °;

• Poznámka pro více a míčové zařízení. Kulový kohout se odlišuje od výše uvedeného tím, že obvyklá kovová kulička s průchozím otvorem působí jako zajišťovací prvek. Stejně jako keramická verze umožňuje rychle zablokovat tok vody.

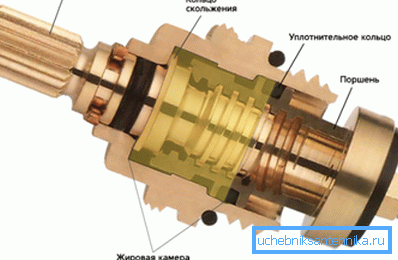

Obecně platí, že konstrukce skříní jeřábové nápravy od různých výrobců zůstává stejná, mění se pouze jednotlivé díly, aby se zvýšila životnost. Například někteří výrobci jsou spokojeni s tukovou komorou mezi těsnícím a kluzným kroužkem, což zvyšuje trvanlivost pístu a zajišťuje plynulost otáčení rukojeti.

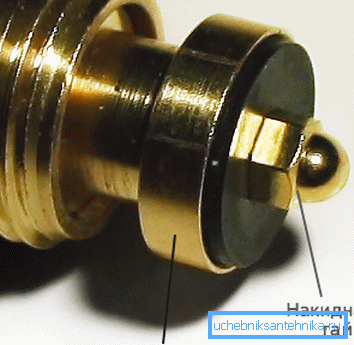

Uzavírací těsnění lze jednoduše chránit mosazným pláštěm - což mu umožní, aby nedošlo k zastínění pod zatížením.

Typy + rozměry klikového hřídele jsou zvláště důležité při výběru. Pokud typ tohoto zařízení ovlivňuje pouze životnost a snadnost použití jeřábu, pak možnost instalace nápravové skříně do zásuvky závisí na její velikosti.

Další informace o zařízení a instalaci

Jaké druhy jeřábů lze považovat za optimální, neexistuje univerzální odpověď, vše závisí na provozních podmínkách a požadavcích na jeřáb. Proto má smysl vzít v úvahu návrh a princip fungování dříve uvedených typů zařízení.

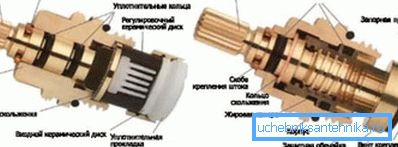

Zařízení a princip činnosti šnekového jeřábu

Princip fungování spočívá v tom, že během otáčení setrvačníku se tyč pohybuje nahoru a dolů a gumové uzamykací těsnění upevněné na jeho konci spolehlivě uzavře kanál, kterým proudí voda. Právě uzamykací těsnění může být považováno za "nejslabší článek", ale nebude těžké ho nahradit, takže gumový jeřáb lze považovat za zcela spolehlivý.

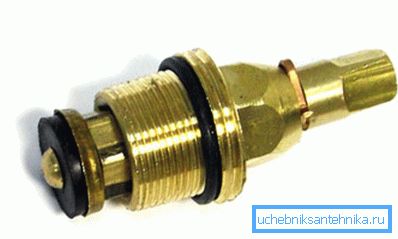

Kovová tyč s řezaným levým závitem (také známá jako šnekový šroub) je upevněna ve stonku. Samotná tyč je vyráběna ve formě duté šestihranné tyče s hlavou pro montáž rukojeti (setrvačník). Na konci šneku je zajištěna pojistná gumová těsnění.

Podle typu hlavy pod setrvačníkem můžete posoudit, kdo výrobcem jeřábové nápravy. U modelů domácí výroby má čtvercový tvar, zatímco v zahraničních modelech má kulatý zářez. Například jeřábové pouzdro 20 otvorů - garantovaná zahraniční produkce.

Porovnáme-li to s analogy (keramika a kulička), můžeme si jen všimnout, že mnohem nižší trvanlivost. Ale taková jeřábová nápravová skříň je mnohem méně náročná na kvalitu vody, takže pokud jsou ve vodě malé mechanické inkludace, je tato volba vhodná.

Pokud jde o velikost, samotný podvozek je považován za jeřábovou krabici 3 4, 3/8, 1/2 palce. To jsou průměry přistávací části, které se nacházejí v drtivé většině domácností.

Keramický jeřáb

Klíčovým prvkem takového zařízení je 2 keramické desky s ideálně hladkým povrchem. Průchozí otvor stejného tvaru je vytvořen v každém z nich. Spodní deska je pevná a horní deska je spojena s držákem a držadlem. Pokud má kliková skříňka se setrvačníkem několik otáček, které se otevře, pak maximální, které by potřebovalo analogový oblouk, je otočení o 90 °.

Když se ventil otevře, otvory v dolním a horním kotouči jsou zarovnány, při zavření se horní deska otáčí tak, aby se díry překrývaly.

Dávejte pozor! Jediná nevýhoda tohoto návrhu může být považována za téměř úplnou nevhodnost pro opravu. Pokud keramický disk selže, budete muset koupit novou krabici.

Těsnost závisí na tom, jak pevně se desky vzájemně zapadají, a proto polokruhová baterie by měla procházet pouze čistou vodou, bez pískových částic a dalších pevných inkluzí. Například může být použita k přívodu vody po filtru.

O velikosti a zaměnitelnosti případů jeřábu

Docela často lidé chtějí nahradit neustále vytečený záchranný jeřáb keramickým. V tomto ohledu vzniká otázka - bude to vyžadovat nahrazení celého jeřábu nebo jednoduše vložením nového na místo staré krabice jeřábu.

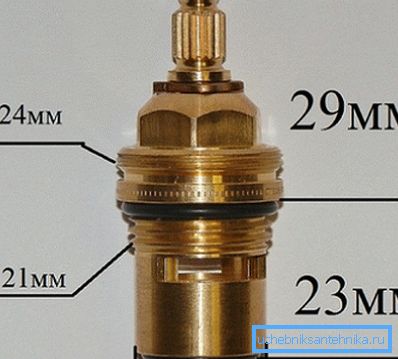

Při výběru je třeba se zaměřit na průměr otvoru, to znamená, že velikost části klikové hřídele, která je našroubována do směšovače, musí přesně odpovídat velikosti zásuvky. Je zřejmé, že např. Krabice s baterií 3 8 palců není vhodná pro otvor menšího průměru.

Věnujte pozornost také dílům zařízení pod setrvačníkem. Ve importovaných zařízeních má počet zářezů záležitost a domácí mají tuto část zcela provedenou ve formě čtyřstěnu. Takže pokud je domácí jeřáb nahrazen keramickým analogem, pak bude třeba vyměnit setrvačník.

Pokud jde o délku, v tomto parametru se většina jeřábových schránek neliší od sebe, což pouze přispívá k jejich zaměnitelnosti.

Pořadí práce při výměně a opravě kranbuksy

Při výměně pokynů pro práci bude vypadat takto:

• Nejprve musíte zastavit přívod vody a začít demontovat staré zařízení. Prvním krokem je odstranění uzávěru z setrvačníku;
• ukáže pod ním šroub, odšroubuje jej, můžete ventil odstranit;

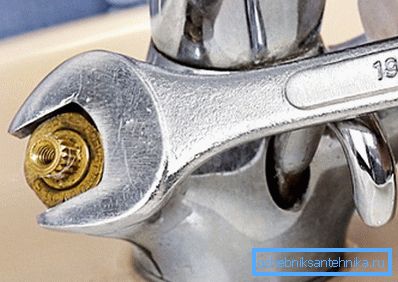

• poté můžete pomocí klávesy odšroubovat pouzdro z hnízda přistání;

• po kontrole závitu a odstranění nečistot můžete nainstalovat novou krabici jeřábu. Práce se provádějí v opačném pořadí - nejdříve se našroubuje pouzdro, poté začne otáčení ozdobného krytu a ventilu.

Dávejte pozor! Při výběru nového boxu jeřábu je nesmírně důležité vybrat správnou velikost. Nestojí za to, že byste se měli rozhodnout oko, což může vést k tomu například, že máte Kranbuksa s průměrem vrtáku 3/8 palce, zatímco budete potřebovat 1 2 2 palcový nápravový jeřáb.

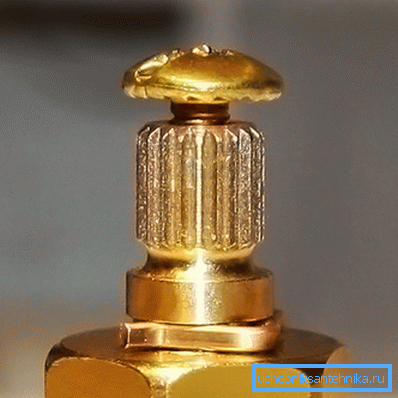

Instalace setrvačníku se provádí pouze v případě, že odpovídá počtu štěrbin na trysce. Je zřejmé, že jeřábové pouzdro 18 spline a setrvačník se čtvercovým průřezem otvoru jsou jednoduše nekompatibilní.

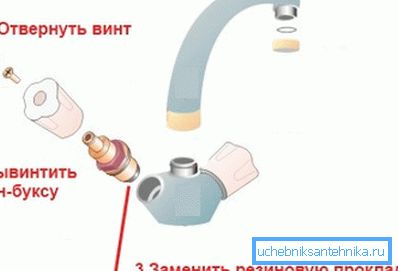

Pokud jde o opravy, v případě šnekových převodovek obvykle spočívá v nahrazení pojistného těsnění. V tomto případě je potřeba udělat vše, abyste demontovali Kranbucks a vyměnili staré těsnění za nové. Pokud si přejete, můžete dokonce sami vyřezat z poměrně tlusté a tlusté gumy.

Mnohem horší je, že pokud je poškozena spodní část palubního hnízda, v důsledku toho, i když je klec jeřábu správně položen, bude trochu unikat. V takovém případě musíte vyměnit celý jeřáb, neboť jako dočasné opatření můžete zvážit instalaci silnějšího těsnění.

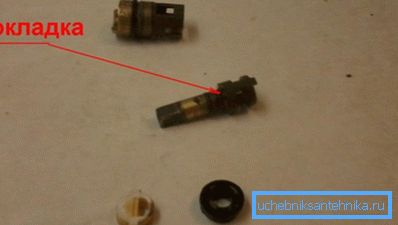

Co se týče keramických Kranbuků, pak se s největší pravděpodobností, když se objeví problémy s těsností, pomůže jen jejich úplná náhrada. Ale někdy příčinou úniku spočívá v oděru prstence, skrze který zajišťuje těsné upnutí desek k sobě navzájem.

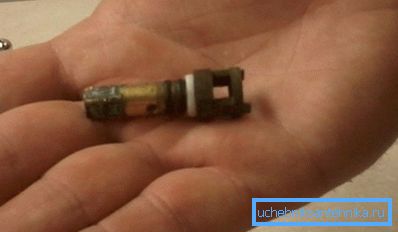

V tomto případě je možné opravit vlastními rukama, protože stačí jednoduše řezat nový prsten přibližně stejné tloušťky (není třeba přesně dodržovat rozměry) a umístit ho na místo starého kroužku na tyči. Zde je vyčerpána možnost opravy keramických jeřábových knih.

Shrnutí

Klikový hřídel je jednoduchý, ale neméně důležitý mechanismus, který je zodpovědný za normální provoz jakéhokoliv kohoutku v domě. Navrhovaný materiál poskytne představu o principu fungování takových zařízení a určí výběr.

Video v tomto článku si můžete prohlédnout jako rychlý návod k výměně krabice jeřábu.
