Typy jeřábů: obeznámený s klasifikací ventilů

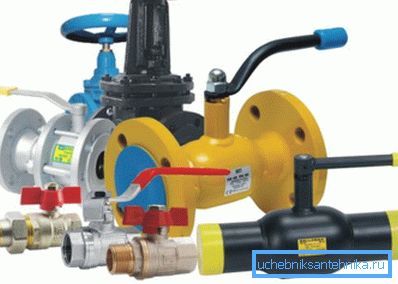

Jaké typy sanitárních baterií jsou v současné době používány? V této publikaci se seznámíme s ventily malých a středních velikostí používaných ve vodovodních a topných systémech soukromých a bytových domů.

Vratné ventily

Používají se ve výtlačných a vodoměrných jednotkách, jakož i pro odříznutí určitých částí velkých vodovodních a topných okruhů. Typické velikosti v domě - ДУ50 - ДУ100.

Nicméně: ve výtahu Stalinoku můžete zřídka nalézt ventily DU150. Dokonce i větší rozměry se používají pouze na topných linkách.

Voda ve ventilu je blokována dvojicí jednotlivých líc nebo monolitickým klínem, který je do těla přiváděn šroubovou tyčí. Zrcátka (O-kroužky) na tvářích (klín) a tělo - kov; těsnění je dosaženo silnými upínacími plochami.

Materiály

Zde je seznam materiálů používaných při výrobě ventilů.

Provedení

Šoupátkové ventily lze klasifikovat:

• Prostřednictvím zajištění tváří proti zrcadlům těla. Ocelové ventily jsou obvykle doplněny o monolitickou bránu, litinu - klín mezi dvěma tvářemi nebo mezi líce a tělo.
• Tvar rukojeti. U výrobků z litiny se vyznačuje kulatým kolem, pro ocel - kolmo na tyčovou rukojeť.

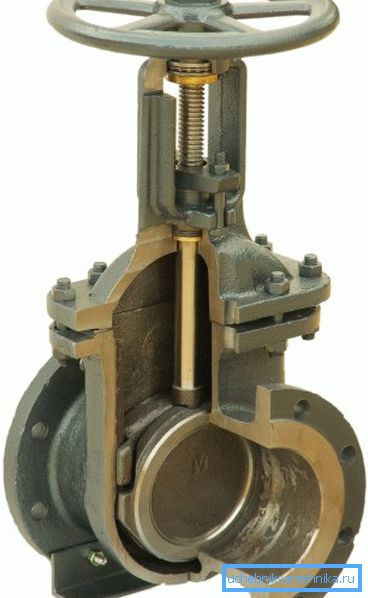

• Mobilita akcií. Může se vysunout z pouzdra při jeho otevření nebo uložení uvnitř pouzdra. V druhém případě má uzávěr vlastní závity.

Charakteristický

Výhody šoupátek:

1. Poměrně nízká hydraulická odolnost.
2. Malá velikost instalace (menší než šroubový ventil o stejném průměru).
3. Možnost instalace v jakémkoliv směru proudění vody.

Nevýhody:

1. Potřeba pravidelné výplně a broušení tváří, které se shromažďují vklady.
2. Významné rozměry ve směru kolmém na osu potrubí (závěr se zasune do pouzdra, nezapomeňte?).
3. Velmi mírná těsnost spouště. Situace, kdy nedochází vůbec k zablokování přes regulační ventil v uzlu kruhového výtahu - spíše výjimkou než pravidlem.

Uzavírací ventily

Voda je zablokována otáčením korku na tělo. Těsnost je zajištěna téměř úplnou absencí mezery mezi zástrčkou a pouzdrem. Materiály - kovy s relativně malým koeficientem tření, které nejsou náchylné ke korozi a přiléhají k sousedním povrchům navzájem: litina a mosaz.

V bytových domech se ve velkém množství používají ventily velikosti 15 - 40 mm.

Provedení

V tomto případě je klasifikace jeřábů podle typu také možné z několika důvodů.

• Trup může být modulární nebo monolitický.

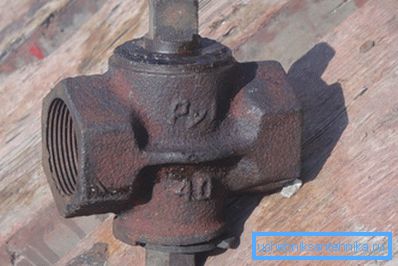

• Těsnost dříku trubky může být zajištěna ucpávkou s upínacím pouzdrem nebo silou upnutí konektoru na tělo. V druhém případě je přitahován maticí na stopce procházející tělem.

• Ventil může být vybaven rukojetí nebo překrytí klíčem.

Charakteristický

Výhody:

1. Nízká cena spojená s jednoduchostí konstrukce jeřábu.
2. Dostatečně široký kanálek ​​v provozu, který dovoluje, aby ventil nezakrýval trosky.

Nevýhody:

1. Na vycpávacích jeřábech - neustálé úniky těsnicího boxu při zavírání a otevírání, při napínání jeřábů - nebezpečí odtrhávání vložky.

Upozornění: Pro plnění kohoutku s uzávěrem se rukama musí být potrubí odváděno po obou stranách. V opačném případě může narušená zátka vyletět z trupu na vodní ploše.

1. Bylo zapotřebí vynaložit velké úsilí na přemístění jeřábu.
2. Vysoká hydraulická odolnost.

Šroubový ventil

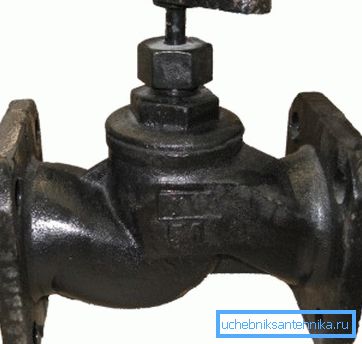

Pohyblivý ventil je poháněn šroubem. Zavírá vodu a přiléhá k sedlu s průchozím otvorem. Materiály - litina (v současné době jsou vyráběny hlavně velké ventily) a mosaz.

Provedení

Jaké typy kohoutků s pohyblivým ventilem a šroubem jsou používány v potrubí:

• Ventil může být celokovový, s leštěným zrcadlem nebo s těsněním z pryže nebo paronitu (opět kaučuk, jen tvrdý a odolný proti teplu).
• Celokovový ventil může mít navíc ploché nebo kuželové zrcadlo.

Pozor: řada kohoutků s kónickou mosaznou klapkou je podle názoru autora vytvořením nějakého ponurého génia, zaslaného instalatérům jako trest za opilost. Ventil zablokovaný v pouzdru (a je velmi zaseklý) nelze demontovat bez úplného odstranění ventilu. Zjevným poučením není koupit tento zázrak nepřátelského vybavení za žádných okolností.

• Těsnicí kroužek může být vyroben s olejovým těsněním nebo jedním nebo dvěma pryžovými kroužky.

Charakteristický

Důstojnost:

1. Snadná údržba.

Nevýhody:

1. Nutnost balení žlabu a periodická výměna těsnění (pokud je k dispozici).
2. Vysoká hydraulická odolnost.
3. Konstantní shromažďování odpadků pod sedlem.

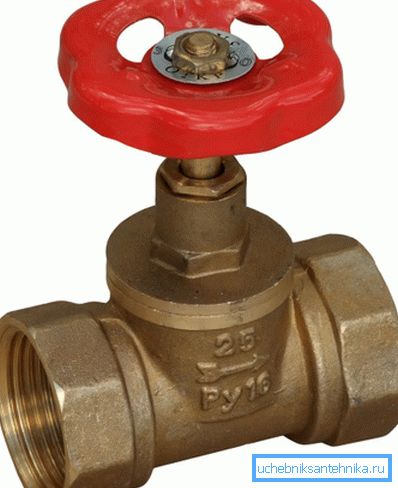

4. Instalace v jednom směru proudění vody. Při pokusu o otevření ventilu se otevře ventil protiproudu.

Kulové kohouty

Všechny typy kulových ventilů představují hlubokou práci na chybách v návrhu korkových ventilů.

Korkem v nich je míč s průchozím kanálem rovným průměru potrubí, které je připojeno. Je utěsněn dvěma kroužky s nízkým třením. Zpravidla utěsňuje stonku.

Materiály - mosaz a (méně často) nerezová ocel; Teflon nebo fluoroplast působí jako tmel. Rozměry - od DN50 do DU500.

Provedení

Různé typy kulových kohoutů používaných v domácích inženýrských sítích se liší především konstrukcí a tvarem těla.

• Potrubí může být se závitem, přírubami nebo svařováním.
• Tělo může být sklopné (na závit nebo podpatku) nebo celek svařované.
• Rukojeť může být stacionární nebo vyjímatelná ve formě páky nebo motýla.
• Ventil lze kombinovat s libovolným fitním nebo hrubým filtrem.

Charakteristický

Buďme stručný: kulové kohouty nemají žádné z výše uvedených nevýhod. Poruchy jsou extrémně vzácné a většinou se snižují na potřebu předběžného zatížení tuleně rozvinutého kolem stopky po několika stovkách cyklů otevírání a zavírání.

Závěr

Doufáme, že náš materiál pomůže čtenáři při výběru ventilů. Článek se může zdát poněkud zaujatý; Je však založen pouze na vlastní zkušenosti autora (viz také článek Kulový kohout 3: 4 - zařízení, vlastnosti, instalace).

Jako vždy video v tomto článku nabídne další informace. Úspěchy!
