Trubkové potrubí: vlastnosti konstrukce a provozu

Pokud máte zájem o to, co je lepší - studna nebo systém zásobování vodou, jistě váš dům není schopen se připojit k centralizovanému systému zásobování vodou. Obecně platí, že poptávka po autonomním zdroji zásobování vodou je v přírodě mimo rozsáhlé osady.

Systém zásobování vodou v zemi ze studny je jedním z nejběžnějších typů autonomního zásobování vodou.

Tato metoda je charakterizována řadou zjevných výhod, včetně:

• ekonomický provoz systému;
• nízké náklady;
• prakticky nevyčerpatelné zásobování vodou;
• vysoká mechanická a chemická čistota vody.
• dlouhá životnost studny, až 50 let.

Vlastnosti uspořádání přívodů podzemní vody

Jak je instalace vodovodu v dachu ze studny, jaké materiály jsou k tomu potřebné a jaké jsou rozpočty na projekt? Na tyto a podobné otázky zodpovíme v tomto článku. Jako příklad zvážit případ výstavby potrubí s ropovodem pomocí ponorného čerpadla..

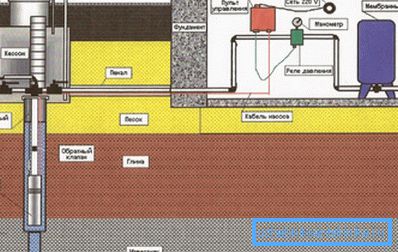

Standardní autonomní systém pro zásobování vodou z vrtů se skládá z následujících prvků:

• dobře s integrovaným ponorným čerpadlem a dalším zařízením;
• caisson (studna dobře);
• podzemní potrubí připojující čerpadlo k vnitřnímu vodovodnímu systému;
• vnitropodnikový plynovodní systém;
• filtrační systém;
• komplex automatického řízení parametrů daného tlaku;
• hydroakumulační nádrž;
• uzavírací ventily;
• ohřívač vody.

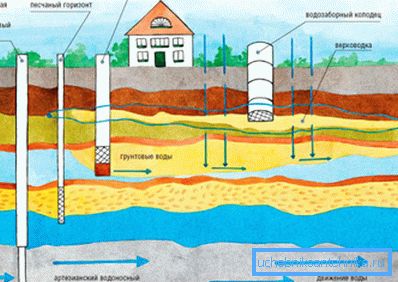

Druhy studní

Moderní studny zapojené do systémů zásobování vodou jsou rozděleny do dvou hlavních typů: písek a artesian.

• Pískové vrty jsou vyvrtány do hloubky 30 metrů a umožňují extrahovat až 1,5 m3 vody za hodinu.

Je však třeba si uvědomit, že takové nedostatky jsou charakterizovány některými nevýhodami a nejprve je pravděpodobné, že se zvodní vrstva stéká. Zvláště studny v lokalitách určených pro sezónní použití jsou náchylné k hnilobě.

• Artesian studna je vyvrtána do hloubky 70 metrů nebo více a poskytuje vodu až 10 kubických metrů za hodinu.

Voda extrahovaná z takového hlubokého venkovského domu s vlastními rukama je charakterizována vysokou úrovní mineralizace a proto vyžaduje další ošetření. Z tohoto důvodu se kromě ponorného čerpadla používají sofistikované filtrační systémy, které poskytují komplexní čištění vody do technického nebo pitného stavu.

Výběr filtračního zařízení je komplikován různým složením vody vyráběné v různých oblastech. Proto může být vyžadována chemická analýza, aby bylo dosaženo optimálního rozhodnutí.

Provoz plnohodnotné artesiánské studny v dachu nebo v blízkosti venkovského domu je komplikován potřebou použití filtračního systému, z něhož je nutné vypouštět vodu po dobu sezónního uchování objektu.

Druhy asistenčních zařízení

Současná schéma přívodu vody ze studny zajišťuje potřebu použití řady pomocných zařízení.

Tato zařízení zajišťují účinnost a trvanlivost systému jako celku a zaručují vysokou kvalitu vyrobené vody.

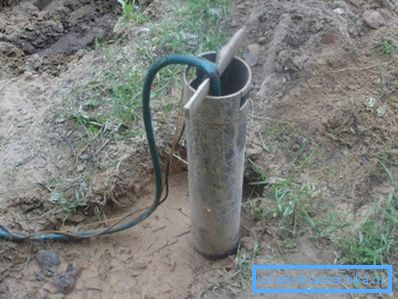

• Plášťová trubka je základním atributem studny. Plášťová trubka je vybrána z důvodu dodržení průměru průřezu a dalších velikostí.

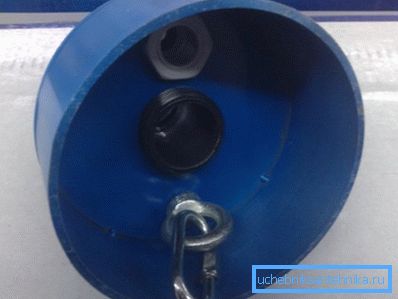

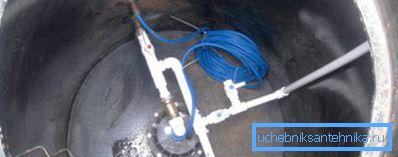

• Uzávěr je pomocné zařízení, které je upevněno vlastním rukama v horní části pouzdra a slouží k zabránění vnikání nečistot a cizích předmětů do studny.

• Potrubí - prostředek nezbytný k dodávání vody na povrch. Trubka je namontována na horním krytu.

• Kabel je nezbytným znakem každé studny, jejíž přívod vody se provádí pomocí ponorného čerpadla. Kabel je připevněn ke spodní části horního krytu pro speciální oko. Na opačném konci kabelu je upevněno ponorné čerpadlo, jehož poloha lze nastavit zvednutím nebo spouštěním kabelu.

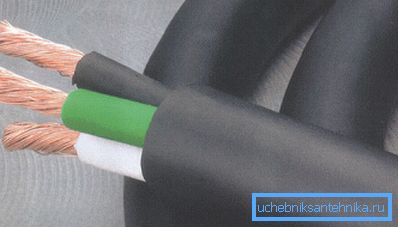

• Napájecí kabel se používá k napájení z elektrického zdroje nahoře na ponorné čerpadlo.

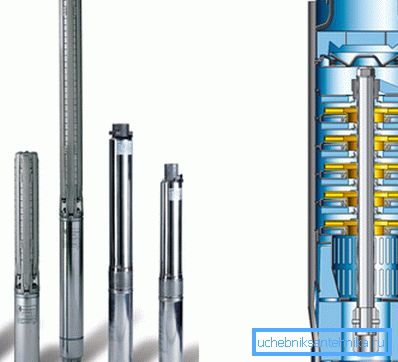

• Ponorné odstředivé čerpadlo je zařízení určené k čerpání vody. Parametry zařízení závisejí na takových faktorech, jako je výška nárůstu vody a plánovaný marginální přítok vody.

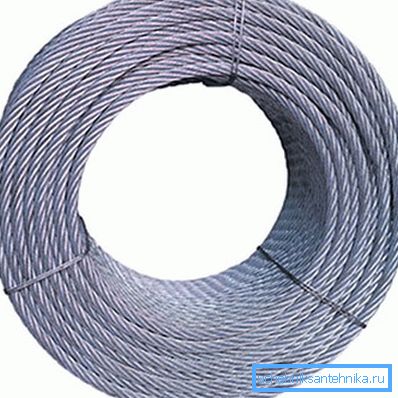

Před instalací zařízení je třeba mít na paměti, že čerpadlo váží hodně. Kromě toho musí hmotnost čerpadla přidat hmotnost několika desítek metrů napájecího kabelu a hadice. Vzhledem k tomu, že je zakázáno vytahovat čerpadlo hadicí nebo kabelem, používá se kovový kabel, který se navíjí na navijáku, zatímco hadice a kabel se otáčejí na speciálních navijácích.

Důležité: Upevnění čerpacího zařízení musí být zvláště spolehlivé, protože přerušení způsobí zaplavení čerpadla a nutnost vrtání nové studny.

Pravidla instalace pro vnější část vodovodního systému

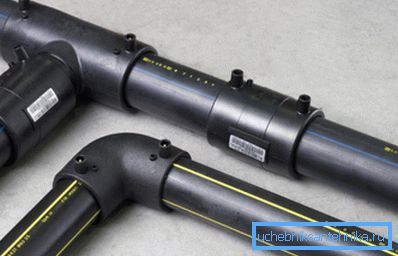

Hlavním prvkem vnější části vodovodního systému je potrubí, kterým se bude dopravovat voda získaná z vrtu. Moderní potrubí je vyrobeno z polyetylénových trubek.

Toto řešení zaručuje řadu zjevných výhod, včetně:

• nízká cena v porovnání s trubkami vyrobenými z kovu;
• maximální odolnost proti vzniku koroze, protože polyethylen nezhoršuje;
• trvanlivost konstrukce, neboť potrubí v zemi může trvat déle než 50 let;
• nedostatek chuti ve vodě, protože polyetylén, na rozdíl od kovu, nemá specifický zápach a chuť;
• nízká hydraulická odolnost, nezměněná ani při dlouhodobém provozu potrubí.

Instalace potrubí pro sezónní provoz

Instalace přívodu vody pro zásobování vodou ze studny se provádí s ohledem na řadu pravidel. Například pokud je chata nebo venkovský dům používán výhradně pro použití v teplé sezóně, systém zásobování vodou nemusí být nutně prohlubován.

V extrémních případech lze potrubí položit v hloubce 1 metr. V takovém případě je nutné na podzim vypustit veškerou vodu bez zbytků, aby nedošlo k poškození potrubí v zimě.

Aby bylo zajištěno úplné vypuštění vody, je potrubí instalováno s mírným sklonem ve směru vypouštěcích ventilových jamek. Aby se zjednodušilo vedení odvodnění vody, je v potrubí umístěn elektrický ventil ve vzdálenosti několika metrů od povrchu.

Takové pokládání potrubí zcela vyloučí možnost rozbití autonomního vodovodu.

Instalace potrubí pro celoroční provoz

Pokud je venkovský dům nebo chalupa provozována celoročně, musí být potrubí položeno 20-30 cm pod hloubku zamrznutí půdy. Parametry zmrazování půdy zpravidla závisí jak na minimální zimní teplotě, tak na typu půdy na místě.

Každá oblast je charakterizována vlastními úrovněmi zmrazování půdy.

Například v Moskvě a v Moskvě jsou tyto parametry:

• pro hlínu a hlínu 1,35 m;
• pro půdy s jemným obsahem písku 1,64 m;
• pro půdy s obsahem středních a velkých písků 1,76 m;
• pro kamenitou zem 2 m.

Vzhledem k tomu, že kladení trubek v hloubce asi 2 metry je spojeno s významnými náklady na práci, bylo vyvinuto několik více či méně účinných způsobů instalace plastových trubek do menší hloubky. Nejprve je třeba poznamenat, jakým způsobem se kladou trubky s izolací a jejich instalací pomocí speciálního topného kabelu.

Není žádným tajemstvím, že existuje mnoho materiálů, jejichž stupeň tepelné vodivosti je řádově menší než stupeň tepelné vodivosti půdy. V důsledku toho nemůžete kopat dva metry výkop, ale metr jeden.

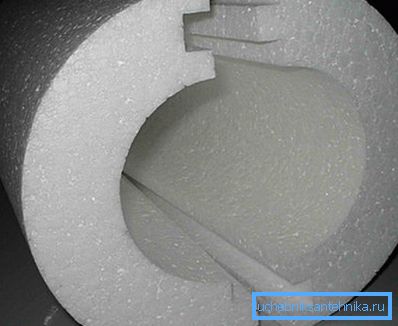

Před pokládkou potrubí je možné obalovat izolaci například s extrudovaným polystyrenem a zakrýt ji zeminou. Teď studená voda nebude děsivá!

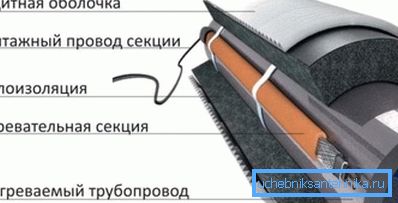

Výhodou tohoto řešení je také skutečnost, že moderní ohřívače jsou hydrofobní, což znamená, že nebudete muset vynakládat peníze na hydroizolační zařízení. Pokud však mrazy v chladné sezóně dosáhnou kritických úrovní, nemusí být k dispozici dostatečný ohřívač. V tomto případě se izolační materiál používá v kombinaci s topným kabelem.

Kabel je zabalen kolem nebo podél potrubí a pak je zabalen s izolací. V normálním režimu se kabel nepoužívá, ale při prudkém poklesu okolní teploty je ohřívač připojen k síti.

Topný kabel není schopen tavit plast, ale může ohřívat vodu po celé délce potrubí o několik stupňů nad nulovou hodnotou. Tato metoda má široké uplatnění v oblastech, kde je hladina podzemní vody vysoká, a proto není možné položit potrubí hlouběji, než je úroveň zmrazování půdy.

Důležité: Pokud nebylo vytápění potrubí včas připojeno a potrubí zmrzlé, nebylo by možné je ohřát až na pružinu, protože kapacita kabelu by pro to nebyla dostačující.

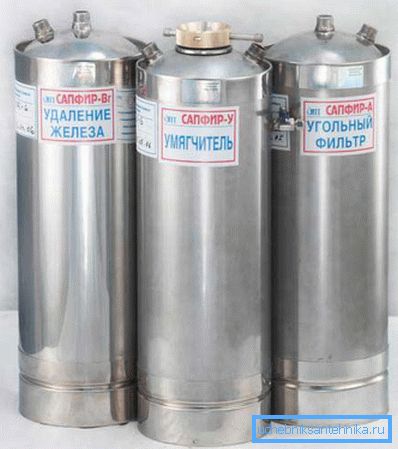

Výběr a použití filtrů

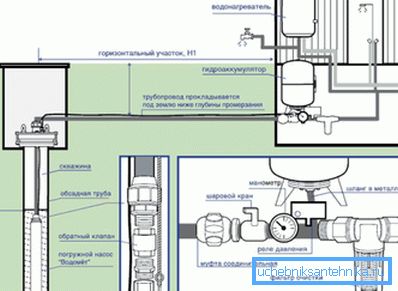

Schéma instalace vodovodního systému ze studny naznačuje následující pořadí prvků: ponorné čerpadlo, vypouštěcí ventil za ním a pak určitý počet filtrů.

Hlavním kritériem pro výběr filtrů je kvalita vyrobené vody. Výsledkem je, že voda s vysokým obsahem pevných látek předpokládá použití jednoho typu filtru, zatímco voda s vysokou úrovní mineralizace znamená nutnost dalších filtračních prvků.

V artézských vrtech se používá filtr, který zpomaluje takové nečistoty, jako je železo a vápno. Pokud máte v úmyslu použít písek na mělké vrty, budete potřebovat systém filtrů pro mechanické čištění. V každém případě dobře navržený filtrační systém poskytuje vysokou kvalitu vody bez nečistot.

Instalace filtrů je považována za správnou, pokud je systém účinný a pro jejich údržbu a výměnu je snadný přístup k filtračním prvkům.

Důležité: Instalace filtrů do hydroakumulátoru je nutná nejen k zajištění optimální kvality spotřební vody, ale také k vyloučení možnosti ucpání vodovodních prvků. V důsledku toho dobře navržený a postavený filtrační systém vede ke zvýšení životnosti zdrojů autonomního zásobování vodou.

Automatický řídicí systém

K tomu, aby systém pro zásobování vodou ze studny s vlastními rukama vybudoval optimální práci, musí být vybaven komplexem automatického řízení.

Toto řešení zaručuje následující výhody:

• Snížení počtu zapnutých a vypnutých elektromechanických zařízení (zejména motoru čerpadla);
• Zajištění stabilního tlaku ve vodovodním systému podle stanovených parametrů;
• Zabránění výskytu nárazu vody a v důsledku toho maximální bezpečnosti provozu potrubí.

Co je automatizace ve vodovodu a jaké jsou jeho funkce?

Automatizační komplex je reléový systém, který se skládá z volnoběžného relé a tlakového relé. Tyto prvky jsou spojeny s ponorným čerpadlem. Když tlak v potrubí klesne pod přednastavené parametry, relé se aktivuje a motor čerpadla se rozsvítí. Pokud tlak vody dosáhne limitu, relé se otevře a motor se zastaví, dokud se parametry nevrátí do normálu.

Spotřeba vody v malém domě je malá. V důsledku toho každé zapnutí kohoutku nebo propláchnutí toalety způsobí, že se čerpadlo zapne a poté jej vypne. Aby se zabránilo častému zapínání a vypínání motoru, kromě automatického regulačního systému se používá hydroakumulátor (přijímač).

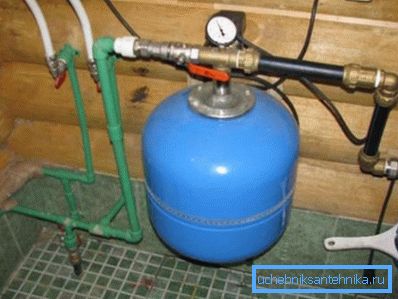

Akumulátor

Přijímač je nádoba, která je rozdělena na dvě části hustou membránou. Jedna část je připojena k vodovodnímu systému a je naplněna vodou, zatímco druhá část je naplněna vzduchem (tlak do 2 atmosfér).

Princip přijímače je následující: voda tlačí membránu při její plnění, což vede k nárůstu tlaku ve vzduchové nádrži. Když se tlak z 2 atmosfér zvýší na tři, motor se zastaví.

Na rozdíl od elektronického relé hydroakumulátor nereaguje na drobné kolísání tlaku vody, proto může být počet cyklů zapnutí a vypnutí motoru minimalizován.

Závěr

Není-li přístup k centralizovanému přívodu vody na dachu, není třeba zvolit studnu ani centrální vodovodní systém. Na druhou stranu, dobře vybavené, dostanete přístup k kvalitní vodě. Můžete získat zajímavější a užitečné informace sledováním videa v tomto článku.
