Trojcestný ventil v topných systémech a podlahovém topení

V tomto článku budeme zvažovat vlastnosti ventilů. Zejména jejich princip činnosti: třícestný ventil má například charakteristické rysy, podle kterých funguje. Kromě toho budeme hovořit o strukturálních a funkčních vlastnostech těchto zařízení a o tom, kde a jak je lze aplikovat.

Téma předmětu je zvláště zajímavé, protože zařízení středních a velkých ohřívacích systémů s délkou je spojeno s takovou nevýhodou jako nerovnoměrné rozložení tepla. Důvodem tohoto problému je to, že chladicí kapalina je postupně ochlazována, když prochází potrubím, a proto její teplota bude vyšší u topné jednotky než u nejvzdálenějšího bodu potrubí.

Řešením tohoto problému je vytvoření systémů, které používají třícestný jeřáb.

Funkce aplikace

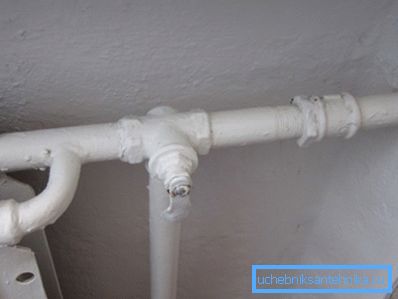

Jak již bylo řečeno, jmenování třícestného ventilu se většinou rozšiřuje na výstavbu vytápěcích potrubí střední a velké délky a také na teplou podlahu se střední a velkou plochou ).

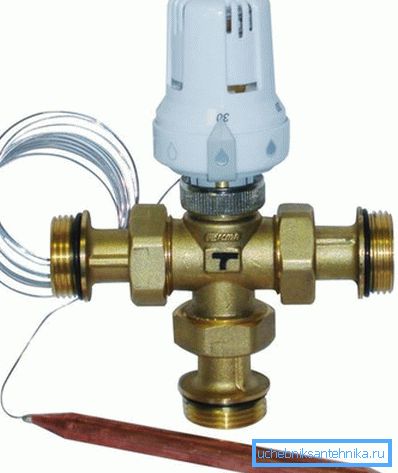

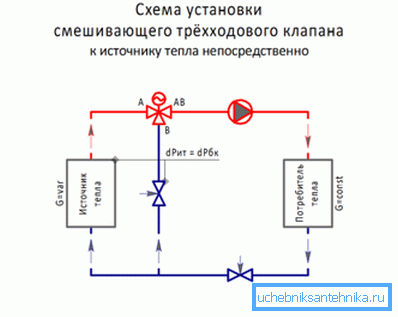

Tento typ ventilů nejen reguluje tlak vody, ale umožňuje ihned upravit toky za studena a teplo. V důsledku správné instalace a správného fungování zařízení je možné dosáhnout efektivnějšího přerozdělení chladicí kapaliny v uzavřeném systému.

Důležité: V souladu s požadavky GOST 21345-2005 mohou být uzavírací ventily tohoto typu kromě budov vytápěcích systémů použity pro montáž na potrubí s malým průměrem pro následnou přepravu plynných i korozivních a neutrálních tekutých médií.

Vlastnosti konstrukce

Struktuálně jsou třícestné ventily odpružené, vybavené blokovacím nebo regulačním mechanismem.

Konstrukce zařízení zahrnuje takové prvky, jako jsou:

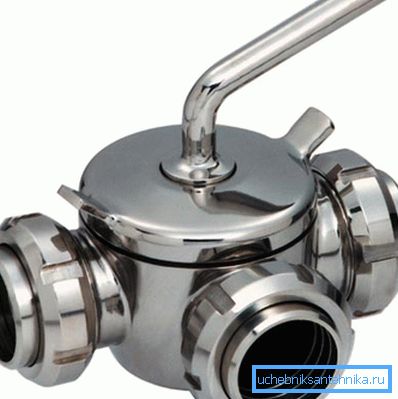

• tělo, které mohou být vyrobeny z mosazi, nerezové oceli, litiny atd.;
• uzávěr toto nebo toto uspořádání s průchozími otvory
• trysky.

Provoz zařízení se provádí otáčením kolem osy setrvačníku připevněného k hradítku. Nastavovací páku lze otočit o 90 nebo 180 stupňů, aby se otevřel jeden nebo více průchozích otvorů.

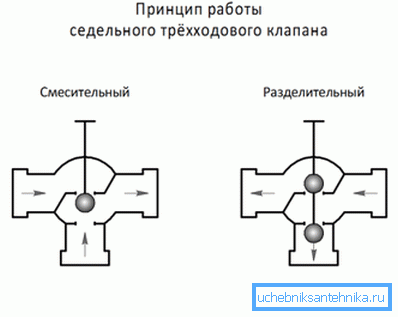

Extrémní polohy setrvačníku jsou navrženy tak, aby umožňovaly tekutině procházet buď jedním nebo druhým. Pokud se setrvačník otočí do neutrální polohy, voda projde dvěma otvory najednou a zařízení funguje jako směšovač.

Důležité: Průmyslové úpravy třícestného ventilu určené pro zařízení potrubí, kterým se provádí přeprava hořlavých nebo výbušných atmosfér, mají speciální omezovače extrémní polohy setrvačníku. Modifikace uzamykacího zařízení určeného pro použití v domácích systémech nemusí mít takové omezovače.

Klasifikace ventilů třícestného typu

Trojcestný ventil nebo jeho větší průmyslové protějšky, jejichž cena je vyšší, je rozdělena do několika kategorií na základě těchto rozlišovacích charakteristik:

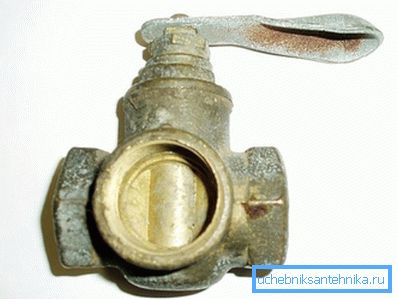

• Podle tvaru šroubu se liší modifikace kuželovitého, kulového a válcového tvaru;
• V souladu s typem průtokové části jsou rozlišeny konstrukce s plným vývrtem nebo zkušební a vypouštěcí skříní.

Modifikace průchodem jsou vybaveny dvěma spojovacími trubkami určenými pro připojení k potrubí.

Zkušební a vypouštěcí zařízení jsou především určeny pro instalaci v různých jednotkách a kapacitách. Pro snadnou instalaci a následnou obsluhu obsahuje kompletní sada zařízení spoušť a spojovací potrubí.

• V souladu s konfigurací rotačního prvku ve tvaru písmene L jsou rozlišeny odbočky ve tvaru T a S.

• Podle způsobu montáže šroubového mechanismu se rozlišují modifikace napětí, žláz a korku. U napínacích jeřábů je uzavírací zátka, když je zavřená, přilehlá k tělu přímo maticí. Současně je korkové těsnící klapky přilehlé k tělu s víčkem víka a těsnícím těsněním.
• Průmyslové třícestné jeřáby jsou rozděleny na přístroje s vyhřívaným pouzdrem nebo s pouzdrem bez topení.

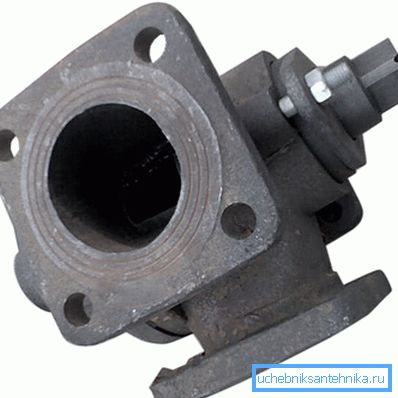

• Podle druhu spojovacího zařízení se odlišují modifikace příruby, spojky, tsapkovy, tlumivky, svařování.
• Podle typu ovládání existují různé verze s manuálními a mechanizovanými, pneumatickými, hydraulickými a elektrickými pohony.

Bez ohledu na to, zda patří do jedné kategorie, jsou všechny třícestné jeřáby charakterizovány absencí stojatých zón, trvanlivosti, zvýšené těsnosti pojistného prvku, malého stupně hydraulické odolnosti a jednoduchosti konstrukce.

Současně však tato zařízení mají některé nevýhody, mezi které patří vysoký krouticí moment, zvýšená pravděpodobnost uvíznutí soustružených dílů v důsledku dlouhodobého provozu.

Požadavky na instalaci a provoz

• Trojcestné ventily lze instalovat buď vodorovně nebo svisle.
• Při provádění montážních prací s vlastními rukama se musíte ujistit, že směr toku dopravovaného média se shoduje se šipkou udávající směrem na těle zařízení.
• Místo instalace jeřábu musí být zvoleno tak, aby během následného provozu a údržby nebyly problémy s přístupem k ventilu nebo jinému regulačnímu zařízení.
• V případě instalace s použitím svařovacího zařízení je třeba dbát na ochranu vnitřní dutiny kohoutků proti pádu ve svařované stupnici a roštu. Opět je nutné zabránit zahřívání pouzdra, potrubí potrubí spojující potrubí nad + 100 ° C.
• Instalace a následná obsluha třícestného jeřábu by měla být prováděna v souladu s požadavky uvedenými v průvodní dokumentaci vypracované výrobcem.
• Použití ventilů vyžaduje pravidelnou údržbu, aby se zabránilo zablokování ventilu.

Závěr

Nyní máme obecnou představu o tom, co je běžný nebo specializovaný třícestný hydraulický jeřáb. Stále máte otázky ohledně výběru správného vybavení?

Úkol můžete zjednodušit sledováním videa v tomto článku.
