Trojcestný ventil pro manometr: účel, možnosti, instalace a

Proč potřebuji třícestný ventil pro manometr? Měl by být vždy nainstalován? V jakých verzích jsou tato zařízení vyráběna? Jaké poruchy jsou pro ně typické? Jak utěsnit závitové spoje při instalaci jeřábu? Pokusíme se odpovědět na tyto otázky.

Cíle

Nejprve zjistěte, proč je potřebný třícestný manometrický jeřáb.

Jeho instalace má následující cíle:

• Umožňuje kalibraci měřicího přístroje připojením zkušebního manometru..

K objasnění: samozřejmě, v tomto případě nesmí mít kohoutek drenážní trubici, ale plnohodnotný odtok se závitem nebo přírubou potrubí pro připojení druhého zařízení.

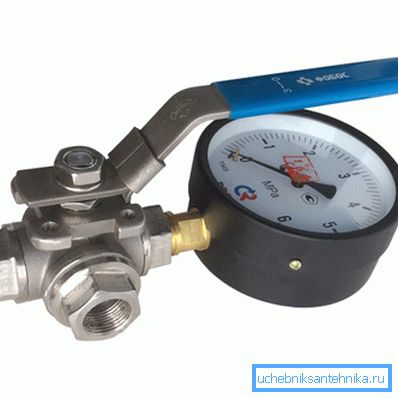

• Trojcestný ventil pro manometr umožňuje nejen odpojení přístroje od vedení, ale také uvolnění tlaku před ním. Předpokládá se, že to významně snižuje pravděpodobnost selhání (šípy).
• Konečně vám dovoluje vyčistit zásuvku na manometru - resetovat přes něj určité množství pracovního média. Během čištění jsou veškeré nahromaděné nečistoty odstraněny z výstupu, což může ovlivnit přesnost měření tlaku.

Je možné se spojit s konvenčním průtokovým ventilem? V průmyslových podmínkách, kde je nutná regulace konstantního tlaku, aby vyhovovala výrobní technologii, čerpání a plynovodům - ne. Nesprávné odečty mohou stát příliš mnoho.

Ve vytápěcím systému soukromého domu nebo ve výtahové jednotce bytového manometru je obvykle připojen k běžnému řídícímu ventilu. Vlastně ve výtahu je manometr často instalován pouze v době, kdy se provádí kontrolní měření: pokud je volný přístup k technickým sklepům, problém krádeže zařízení zůstává relevantní.

Možnosti provedení

Jak lze uspořádat třícestný ventil pro průřez 1: 2 palce? Dáváme několik popisů nejběžnějších návrhů.

Napětí z korku

Korkový třícestný ventil s těsněním 11b18bk je k dispozici v následujících konfiguracích:

• Dvojitá trubka (DN 15) nebo metrická (M20x1,5) závity a odtokový otvor.

• Jeden potrubí a jeden metrický závit plus odtokový otvor.
• Stejné, ale s rukojetí (páka nebo motýl).

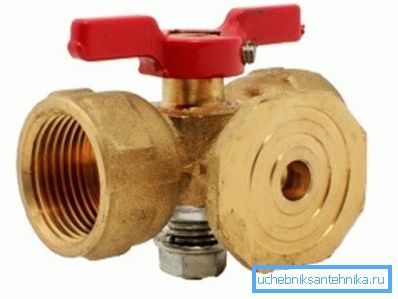

• Dvě závity (DN 15, M20x1,5 nebo jejich kombinace) a příruba pro připojení zkušebního manometru.

Ventil je extrémně jednoduchý, ale má několik významných nevýhod:

1. Velké spínací úsilí (typické však pro všechny korkové ventily).
2. Neustálé riziko odtrhávání zástrčky vložky při utažení matice. Mosaz je spíše měkký kov a příliš mnoho úsilí se zde nevyžaduje.

Princip fungování třícestného ventilu pro manometr je jednoduchý a čistý: výřez tvaru T v otočné trubce, když je otočen, je kombinován s jednou nebo dvěma kohouty.

Podle toho jsou k dispozici následující konfigurace v různých pozicích:

• Výstup je připojen, manometr je připojen k atmosféře prostřednictvím odtoku nebo příruby.
• Na zpětný ventil je aplikován tlak s uzavřeným odtokem nebo přírubou.
• Kohout pracuje na resetu, když je obrys vypnutý.

Sharovy s drenáží

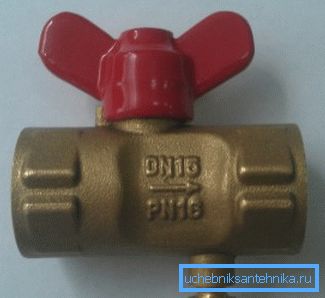

Jako vzorek považujeme třícestný kulový ventil pro manometr 11B27p. Zajímavé je provádění odvodnění. V podstatě máme běžný spojovací ventil s prodlouženým tělesem a drenážní otvor na jedné straně kulové čepičky.

Uvádíme vlastnosti produktu.

Upozornění: v této implementaci je trojcestný kulový kohout pro manometr poněkud nepohodlný na horké vodě a topení. Odšroubujte odtokový šroub, který ruku vroucí vodou.

Sharovy s muftovou větev

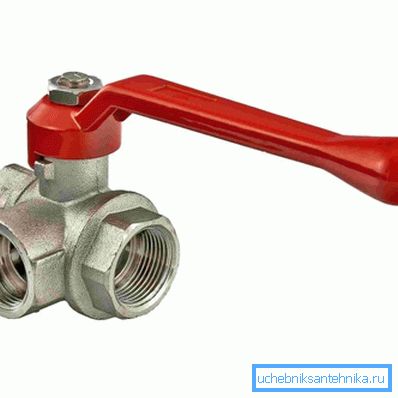

Obvyklým třícestným spojovacím ventilem lze také použít jako tlakoměr. Příkladem tohoto výrobku je Valtec VT361N.

Materiál těla a kulička produktu jsou z pochromované mosazi; těsnění jsou vyrobena z teflonu. Maximální pracovní teplota prostředí je +150 stupňů. Pozoruhodná je deklarovaná trvanlivost výrobku výrobcem - nejméně 20 000 cyklů.

Instalace

Jak utěsnit závitové spoje ventilů a manometrů při jejich instalaci ručně?

Pokyn obecně je zcela standardní:

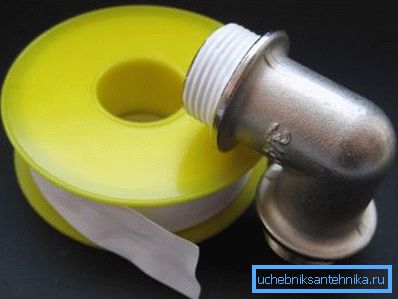

1. Na plynovém potrubí byla použita páska FUM. Závity jsou zkroucené rukou nebo nástrojem, ale s minimálním úsilím.

Věnujte pozornost: páska FUM dokonale utěsňuje závitu trubky, ale netěsnost i při minimálním zpětném chodu.

1. U teplé a studené vody je lepší použít polymerní těsnicí nit (TangitUnilok a analogy). Při jeho nepřítomnosti je dobrý výsledek poskytován hygienickým prádlem, namočeným v jakémkoliv rychle schnoucím nátěru, tmelu nebo lněném oleji.

Služby

Seznam závad jeřábů, které lze opravit samy, je více než malý.

• Únik, když je korkový ventil uzavřen, znamená nedostatečný tlak nebo úlomky, které spadly pod korku. Demontujte ventil, utřete zátku a sedlo a znovu jej sestavte. Matice na dříku by měla být utažena pouze tehdy, pokud průtok přetrvává po čištění.

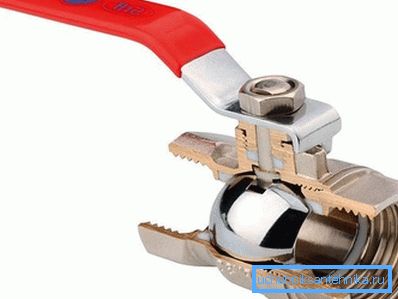

• Únik těsnicí tyče kulového ventilu indikuje vývoj těsnicího kroužku. Pokud je ventil opatřen pinzetovou maticí, může být dotažen jeden až dva otáčky.

Pokud je těsnění stisknuto s rukojetí a podložkou umístěnou pod ním - s ventilem uzavřeným, vyjměte je a na těsnění vložte několik otáček pásky FUM.

Závěr

Zohledneme naše známé s relativně exotickými typy ventilů a kování, které se konají. Video v tomto článku tradičně nabídne čtenáři další tematické informace. Úspěchy!
