Trojcestný kulový kohout - hlavní rysy tohoto typu ventilů
Trojcestný kulový ventil je zařízení, pomocí něhož můžete přerozdělovat směr proudění v systému. Nejčastěji se tyto konstrukce používají v systémech zásobování teplou vodou a topných systémech, protože je lze snadno a rychle použít pro nastavení teploty přívodní kapaliny. Zvažte hlavní funkce takových zařízení podrobněji a nasazujte je.
Návrhové rozdíly produktů této skupiny
Zvažte, jaké možnosti jsou k dispozici třícestné jeřáby a jaké jsou výhody a nevýhody této nebo téhle možnosti:
| Horizontální uspořádání | Nejběžnější typ, ve kterém jsou všechny tři svorky umístěny ve vodorovné rovině a uzel nastavení je nahoře. Tento návrh poskytuje snadnou instalaci, můžete dát uzel i vlastní ruce, protože vše, co je zapotřebí, je připojit vodiče k potrubí pomocí závitového připojení |
| Vertikální rozložení | Její rozdíl spočívá v tom, že jeden z východů vypadá dolů a další dva jsou umístěny horizontálně. Možnost je vhodná pro místa, kde se potrubí nerozděluje v jedné rovině nebo je potřebný tlakoměr pro regulaci tlaku v systému. |
| Ručně ovládané výrobky | Nejčastější a nejoblíbenější skupina v důsledku skutečnosti, že cena výrobků je velmi demokratické a efektivita práce je vysoká. Všechna nastavení jsou prováděna pomocí rukojeti, u některých modelů je pro pohodlí navrženo měřítko, podle kterého jsou provedena nezbytná nastavení |
| Elektronicky řízené přístroje | Řídící jednotka mezi specialisty se nazývá servopohon, díky níž může samotný systém regulovat teplotu média pro přenos tepla v systému podle předem zadaných nastavení. Je velmi důležité, aby pokyny k instalaci byly dodržovány s veškerou péčí, a proto závisí na správném fungování systému v budoucnu. |
Jak funguje systém
Budeme rozumět hlavním rysům fungování třícestných jeřábů a jejich odrůd. Můžete zvolit optimální úpravu podle vlastností vašich komunikačních sítí.
Tip! Před výběrem konkrétní možnosti byste měli konzultovat s kvalifikovaným odborníkem, což eliminuje možnost chyb způsobených nedostatkem znalostí.
Funkce provozu

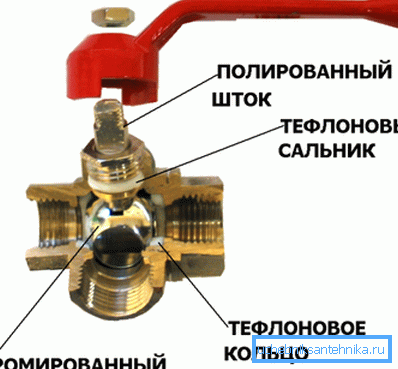

Návrh funguje takto:
- Tryska, přes kterou vstupuje horká voda, se nazývá vstup, to je hlavní topná linka, přes který je chladicí kapalina dodávána do radiátorů a podlahového vytápění.
- Druhý vstup je určen pro připojení zpětné linky, na které je už k vytápěcímu kotli již chlazená voda. S jeho pomocí je možné nastavit teplotu dodávané kapaliny, ale o ní budeme informovat níže.
- Třetí trubka je výstupní otvor, kterým je chladicí kapalina přiváděna do systému nebo do jeho jednotlivé části.. Prostřednictvím něj je dodávána voda s požadovanou teplotou.

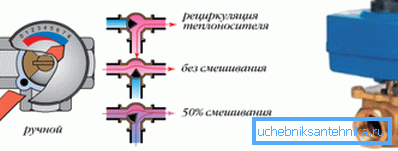

Jeřáb funguje takto:
- Ve zcela otevřené poloze je horká chladicí kapalina plně přivedena do systému, což vám umožní dosáhnout co nejvyšší teploty. Tato možnost je vhodná pro nejchladnější období roku.
- Pokud je nutné snížit teplotu dodávané vody, klapka se částečně otevře. Rozsah nastavení je velmi široký, takže můžete dosáhnout požadovaného výkonu.
- V uzavřené poloze se v systému cirkuluje pouze zpětný tok bez přístupu k horké vodě, tato možnost může být použita pro opravy, pokud je nutné odtéct vodu ze systému.
Typy návrhů
Následující typy lze rozlišit:
- Uzavírací mechanismy jsou navrženy tak, aby přepínaly směr toku z jedné trubky do druhé. Samozřejmě mohou regulovat tok, ale to se sotva může dělat hladce. Hlavním účelem je úplné uzavření systému.

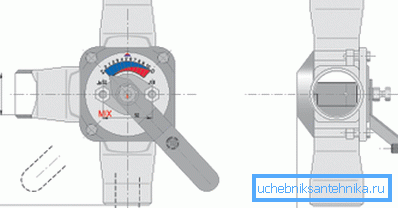

- Nastavovací ventily mají mírně odlišný účel: lze je použít k míchání dvou proudů na požadovanou teplotu a je to velmi pohodlné a jednoduché. Nastavovací mechanismus je umístěn na tyči, která slouží jako jádro systému, jak bylo uvedeno výše, nejlepší možností jsou výrobky s měřítkem.
Tip! Je nutné vybrat výrobky známých výrobců, garantovat jejich spolehlivost a trvanlivost. Uložení na tento typ zařízení je nepřijatelné, protože nakonec získáte nesprávně fungující systém.
Zařízení mohou být dále rozdělena na jednu další funkci:
- Jeřáby s ručním ovládáním zajišťují samočinné seřízení, to znamená, že přítomnost osoby je předpokladem pro provoz struktury. V některých situacích to není moc výhodné, protože někdy nemusí být lidé v domě po dlouhou dobu. Hlavní výhody této možnosti lze považovat za nízkou cenu a jednoduchost, ale pokud potřebujete pohodlí a autonomii, je lepší zvážit druhou možnost.
- Zařízení s elektromechanickým řídícím systémem se nazývají třícestné ventily, protože fungují bez zásahu člověka. Na dříku zařízení je instalován servopohon, který je připojen k termostatu, který určuje teplotu v místnosti a s odchylkami reguluje polohu klapky. Velmi pohodlný design, schopný pracovat nezávisle, je nutné pouze pravidelně kontrolovat uzly.
Závěr
Trojcestné ventily umožňují ušetřit peníze na topení díky tomu, že v případě potřeby regulují teplotu chladicí kapaliny. Video v tomto článku vám pomůže lépe porozumět některým vlastnostem daného tématu.
