Tlak vody ve vodovodním systému: jednotky měření, normy,

Jaký je tlak vody v přívodu studené nebo teplé vody? Jak se provádí měření tlaku? Existují nějaké regulační limity jeho hodnoty? V tomto článku se pokusíme zodpovědět tyto otázky a zároveň se naučit, jak vypočítat pokles tlaku ve vodovodním systému se známými parametry.

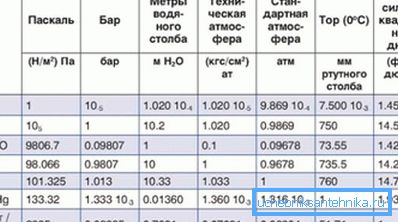

Jednotky

Nejprve zjistěte, které jednotky tlaku vody ve vodovodním systému jsou v současné době používány.

Atmosféra

Tato jednotka odpovídá atmosférickému tlaku na hladině moře. Zde je však malá jemnost: jde o přetlak ve vztahu k atmosférickému. Jeho hodnota ve vodovodním potrubí o průměru 0,2 atmosfér, znázorněná manometrem, odpovídá absolutní hodnotě 1,2 atmosféry.

Užitečné: namísto atmosféry slova se často používá ekvivalentní koncept - kgf / cm2. Fyzickým významem jednotky je síla, se kterou se při gravitačním zrychlení zeminy zatlačí hmotnost 1 kg na plochu 1 cm2.

Bar

Zastaralá měrná jednotka, vypůjčená z měřicího systému GHS používaného před SI. Stačí vědět, že lišta je přibližně (s přesností asi 2%) rovna atmosféře. Poměrně často má tlakoměr pro měření tlaku vody ve vodovodním systému dvě stupnice - v tyčích a megapaskálech.

Megapascal

Pascal odpovídá jednomu novétonu na metr čtvereční povrchu. Vzhledem k tomu, že hmotnost jednoho kilogramu tlačí na základnu sílou 9,8 Newtonů, 1 megapascal přibližně odpovídá 9,8 kgf / cm2. Někdy je tato hodnota zaokrouhlena na 10.

Tlak hlavy

Koncept hlavy, měřený v metrech, znamená výšku vodního sloupce odpovídající určitému přetlaku. Jak zjistit tlak při známých indikacích manometru v kgf / cm2? Stačí, abyste je rozmnožili o 10: jedna nadměrná atmosféra může zvýšit vodní sloupec o 10 metrů.

Měření

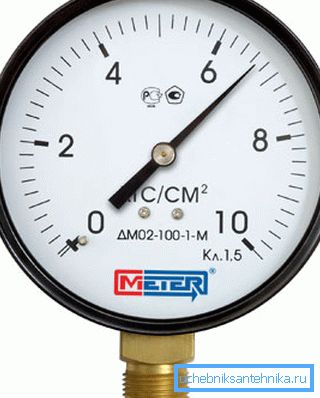

Zařízení pro měření tlaku vody ve vodovodním systému je známé jako manometr. Cena nejdostupnějších měřidel začíná od 150-200 rublů; digitální zařízení však mohou stát v jednotkách a dokonce i v desítkách tisíc.

Způsob, jak měřit parametr, který nás zajímá, je zcela jednoduchý:

1. Zařízení, které je navíjeno lněným nebo jiným těsnícím materiálem, je našroubováno do řídicího ventilu..
2. Ventil se otevře a potom se rozběhne.

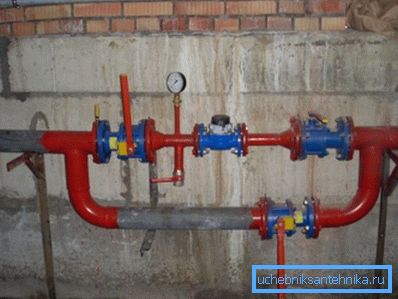

V sestavě výtahu (průtok, zpět a směs po výtahu) a ve vodoměru (obvykle před a za měřičem) jsou vždy přítomny zpětné ventily pro měření. Pokud je nutné odebírat měření na libovolném místě ve vodovodní soustavě, je to snadné provést tím, že namísto zástrčky namontujete manometr do jednoho z nástavců a spustíte ho.

Jako vždy existuje řada jemných odstínů.

• Aby bylo možné podrobněji představit práci vodovodu, měla by se měření provádět na vrcholu přívodu vody, který spadá ve večerních hodinách.

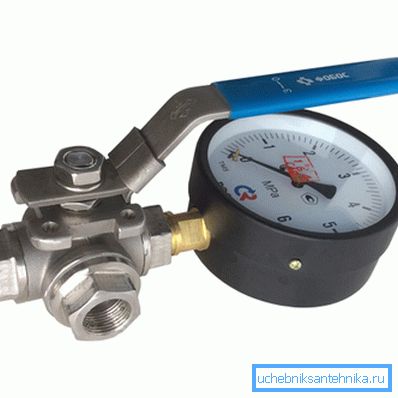

• Zařízení, které je nepřetržitě připojeno k vodovodnímu systému, se často drží: šipka je přilepená v jedné poloze. Aby se tomu zabránilo, namísto řídícího ventilu je umístěn třícestný ventil s vypouštěcím otvorem, který umožňuje, aby voda po měření byla vytažena z těla.

• Mosazný trubkový závit kontinuálně snímatelného zařízení se rychle vyřeší. Jednoduchá instrukce pomůže vyřešit problém: dodávejte manometr ocelovým prodlužovacím kabelem.

Předpisy

Zde jsou normy tlaku vody ve vodovodním systému obsažené v proudovém SNiP 2.04.01-85.

Jak lze snadno vypočítat, tlak vody v městském vodovodu se obecně může lišit od hodnoty v horním patře o pouhých 0,25 MPa, což odpovídá hlavě 25 metrů. Při vyšší stavební výšce by měl být ve středních podlažích instalován mezipřechod.

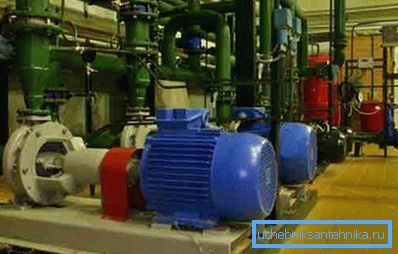

Nicméně: v praxi jsou všechny čerpací stanice známá autorovi umístěny v suterénu domu nebo v samostatné budově. Při práci na prvních podlažích v bodech demontáže může být 8 - 9 kgf / cm2.

V praxi jsou typické tlakové hodnoty na dálnicích a silnicích následující:

• Studená voda - 3 - 4 kgf / cm2.
• TUV - 3,5 - 6,5 kgf / cm2.

Tlaková ztráta

Když voda protéká potrubím, tlak na výstupu bude menší než na vstupu.

Pokles je určen několika faktory:

1. Průměr potrubí.
2. Jeho délka.

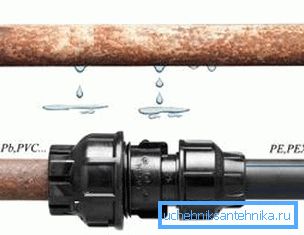

3. Drsnost jeho stěn.

1. Průtok v něm.

Pro výpočet se použije vzorec H = iL (1 + K).

V tom:

• H - pokles tlaku v metrech. Chcete-li ji přeložit do atmosféry, stačí rozdělit výslednou hodnotu o 10.
• i - hydraulický sklon, určený průměrem, materiálem potrubí a rychlostí proudění v něm.
• L je délka trubky v metrech.
• K - koeficient pro systémy zásobování pitnou vodou předpokládá se 0,3.

Kde je hodnota hydraulického svahu? V takzvaných Shevelevských stolech. Dáváme fragment jednoho z nich, který je relevantní pro novou velikost ocelové trubky D15.

Hodnota 1000i je hydraulický svah s délkou potrubí 1 km. Pro výpočet hodnoty i pro běžný měřič stačí rozdělit hodnotu 1000.

Takže u ocelových trubek DU15 o délce 25 metrů a průtoku vody 0,2 l / s je tlaková ztráta (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 metrů, což odpovídá rozdílu tlak 1,17 kgf / cm2.

Závěr

Doufáme, že navrhované informace pomohou čtenáři při realizaci vlastních projektů. Chcete-li se dozvědět více o tom, kolik tlaků vody ve vodovodu se považuje za normu, video v tomto článku to umožní. Úspěchy!
