Thomas v homki: kotel a ohřívač vody

03-03-2018
Dodávka vody

V tomto článku vám řeknu, jak se kotel odlišuje od ohřívače vody, pokud jde o vlastnosti zařízení a spotřebitele. V žádném případě se nejedná o konečné rozhodnutí o výhodách řešení: účelem tohoto článku je vysvětlit klíčové rysy obou zařízení potenciálnímu kupujícímu a podělit se o vlastní zkušenosti s jejich provozem.

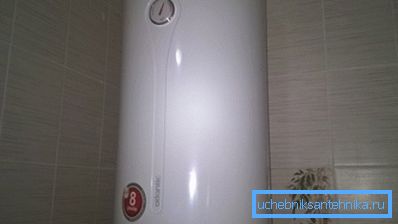

Kotel v koupelně v prvním patře mého domu.

První známost

Nejprve se podívejme na definice:

  • Kotle, nebo zásobníku ohřívače vody je tepelně izolovaná nádrž s topným článkem. Jejich úlohou je topný prvek, plynový hořák nebo výměník tepla spojený s topným systémem a kotlem (tzv. Nepřímý topný kotel);
  • Okamžitý ohřívač vody - Jedná se o výměník tepla, který ohřívá vodu jak je spotřebována. Nádržka na vodu uvnitř ohřívače vody je velmi malá nádrž, jejíž jedinou funkcí je zajistit vodní kontakt s maximální plochou výměníku tepla a zabránit jeho přehřátí.

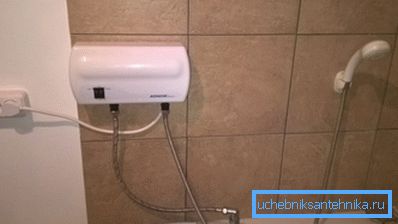

Ohřívač průtoku v koupelně podkroví.

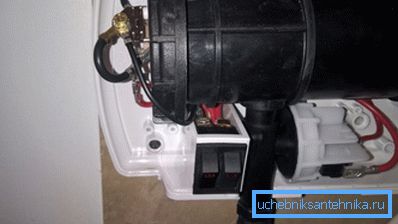

Nádrž s výměníkem tepla uvnitř zařízení.

Spolu s masivním kotlem a kompaktním průtokovým zařízením připomínají postavy slavné karikatury.

Poznáváte?

Takže: hlavní rozdíl mezi ohřívačem vody a kotlem spočívá v tom, že první ohřívá vodu, jak je spotřebována, a druhá vytváří přívod vody ohřáté na požadovanou teplotu.

Vložte do elektrické sítě

Rozdíly mezi kotlem a ohřívačem vody zahrnují mimo jiné významný rozdíl v spotřebě energie.

Ohřívač průtoku

Minimální hodnota elektrického výkonu přístroje je 3,5 kilowattů. Jedná se o zařízení - Atmor Basic - instalované v koupelně podkroví. Spotřeba energie vám umožňuje připojit ji k běžnému zásuvce euro.

Upozornění: skryté zapojení, aby nedošlo k přehřátí, by se mělo vypočítat na základě maximálního proudu 8 ampér za čtvereční milimetr měděného drátu. Pokud tomu tak je, pro proud 16 A, odpovídající spotřebě 3,5 kW, je zapotřebí vedení s průřezem nejméně 2 mm2.

Zařízení s výkonem 3,5 kW může být zapojeno do elektrické zásuvky, ale s přísnými požadavky na zapojení.

Maximální výkon elektrických ohřívačů průtoku, komerčně dostupný - 24 KW. Jsou propojeny pouze samostatným kabelem opuštěným ze štítu a pouze sítěmi o výkonu 380 voltů.

Plynové přístroje jsou ze zřejmých důvodů nenáročné k elektroinstalaci: potřebná spotřeba energie zajišťuje hořák.

Jeho provoz však vyžaduje dodržování určitých bezpečnostních opatření:

  • Instalace je možná pouze v místnosti s vlastním větracím kanálem;
  • Přístroj vyžaduje konstantní proud čerstvého vzduchu do místnosti, kde je instalován.

Kotle

Typický výkon elektrického kotle je od 1,3 do 2 kW.

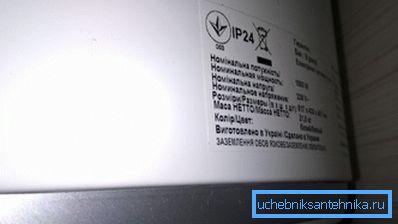

Síla mého kotle je 1,5 kilowattů.

Může být připojen k jakékoli elektrické zásuvce s průřezem kabeláže 1,5 mm2. Připojení přes prodlužovací kabel je nežádoucí, ale s naléhavou potřebou je to možné.

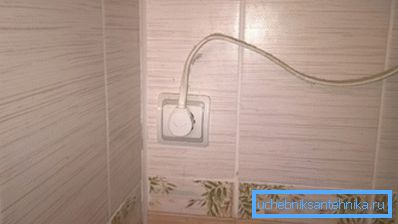

Na foto - zásuvka pro připojení kotle.

Teplotní stabilita

Co je lepší - ohřívač vody nebo kotel - pokud jde o stabilitu výstupní teploty? Souhlaste s tím, že jeho kapky jsou spíše nepříjemné, když se pokoušíte umývat nádobí a ještě více se sprchovat.

Průtok Akumulativní
Při stálém vytápěcím výkonu se teplota v porovnání s originálem zvyšuje o pevný počet stupňů. V zimě a v létě se teplota vody při stejném tlaku liší o 10 - 20 ° C Teplota vody na výstupu je vždy konstantní. Je určen ručně nastavenou polohou termostatu na tělese kotle

Při provozu průtokového ohřívače jsem si všiml jiného nepříjemného okamžiku. V zimě se teplota vody uvnitř vodovodního systému umístěného ve vytápěných prostorách výrazně liší od teploty ve vodovodní přípojce. Výsledkem je, že po několika minutách sprchování se voda ostře ochlazuje.

Samostatně stojí za zmínku ohřívač průtoku plynu (plynový sloupek). V tom je teplota vody regulována automatizací - bimetalickým nebo digitálním termostatem. Termostat se spouští, když klesne teplota výstupní vody a zvyšuje plamen hořáku.

Ovšem poměrně nízká přesnost nastavení a velká setrvačnost změn teploty způsobují pokus o sprchu neustálým bojem s pákou nebo kohouty směšovače. Při zvýšení tlaku vody se hořák zapálí a rychle ohřeje vodu na nepohodlně vysokou teplotu; s poklesem vody jak rychle ochladí na led.

Gejzír.

Přesnost nastavení

Podle tohoto parametru je rozdíl mezi kotlem a ohřívačem vody, že umožňuje nastavit cílovou výstupní teplotu s maximální přesností. Rozsah termostatu je zpravidla zbaven stupně, ale zkušební a chybová metoda umožňuje rychle najít pohodlnou teplotu.

Průtokový ohřívač, bohužel, neví, jak nastavit konstantní výstupní teplotu vůbec - prostě díky skutečnosti, že přivedením konstantní energie je možné ohřát tok o určitý počet stupňů. Po vstupní teplotě se teplota výtoku změní.

Ne, můžete to stále regulovat.

K tomu slouží:

  • Krok nastavení výkonu topného tělesa. Zejména Atmor Basic vám umožňuje používat výkony 1,5, 2 a 3,5 kW;

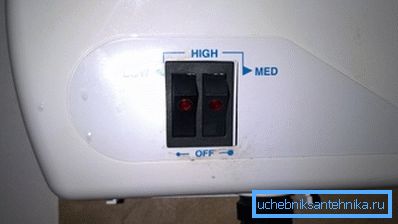

Krokový regulátor výkonu.

Mimochodem: jiný výkon než 3,5 kW se používá pouze na vrcholu letního tepla. V zimě je dostačující 3,5 kilowattů pro zahřátí minimálního průtoku vody na minimální komfortní teplotu.

  • Ruční seřízení hlavy. Čím větší je tok, tím nižší je teplota.

Účinnost

Elektrické kotle - ohřívače vody jsou mnohem méně hospodárné než kotle s průtokem.

Existují dva důvody.

  1. Vzhledem k omezenému výkonu průtokových ohřívačů musí jejich tvůrci omezit průtok vody zařízením. To je dosaženo zejména použitím speciálních sprchových hlavic a hlavic s malou vůlí. Menší spotřeba vody - menší spotřeba energie;

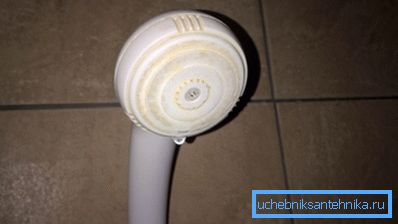

Zalévací potrubí s malými rozměry.
  1. Co je ještě významnější, kotel pravidelně zapíná teplo, aby kompenzoval tepelné ztráty přes izolaci. Vrstva polyuretanové pěny o tloušťce 5 cm chrání nádrž z dostatečně chladného chlazení; nicméně od 1 do 3 kWh za den se stále vynakládá pouze na ohřev atmosféry kolem kotle.

Náklady na

V době nákupu byla cena ohřívačů instalovaná v mém domě:

  • Tok Atmor - asi 2 000 rublů;
  • Akumulativní Atlantik s nádrží 80 litrů - asi 6000 rublů.

Od té doby se ceny mírně zvýšily, ale trend pokračuje i dnes: kotle stojí mnohem víc.

V horní cenové kategorii jsou kombinované kotle - ohřívače vody s trubkovým výměníkem tepla, které umožňují připojit zařízení k topné síti jako nepřímý ohřívač vody a TEN-ohm k udržení teploty při špičkovém zatížení nebo při vypnutém topném kotli. V této kategorii ceny začínají na 27 až 30 tisíc rublů.

Montáž

V nejjednodušším provedení je průtokový ohřívač s vlastním pohonem nebo sprchou snadno spojen s vašimi rukama přímo ke směšovači, aniž by došlo ke změně vložky.

Návod pro připojení vypadá takto:

  1. Míchačka se přepne z houfnice do sprchy;
  2. Ze sprchy je odstraněna voda;
  3. Sprchová hadice se připojí k přívodu topného tělesa.
Na potrubí - standardní velikost potrubí DN 15.

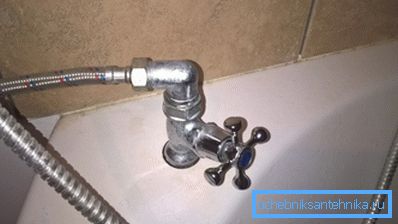

Pro stacionární instalaci průtokového ohřívače jsem namontoval samostatnou kohoutek s keramickým pouzdrem na okraji lázně.

Ohřívače průtoku, které jsou instalovány v potrubí vodního potrubí (například Atmor In-Line), nevyžadují žádné další zařízení pro instalaci. Jediný typ armatur, který může být vyžadován pro připojení, je převodovka, která snižuje nadměrný tlak na doporučenou hodnotu výrobce (pro známý Atmor In-Line - nejvýše 7 kgf / cm2).

Poznámka: výrobce umožňuje použití pružných hadic, což zjednodušuje instalaci.

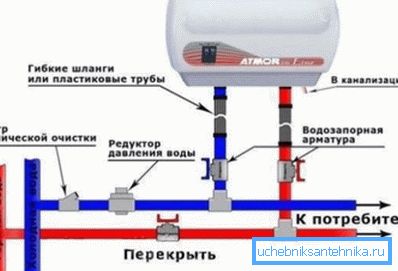

Schéma zapojení ohřívače průtoku v prasknutí vodního potrubí.

U kotle je do převodovky přidán samostatný pojistný ventil.

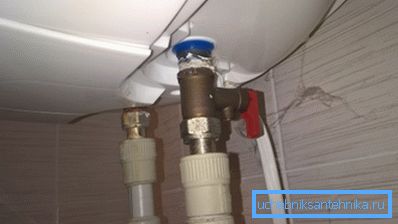

Bezpečnostní ventil na vstupu kotle.

Je instalován u vchodu do ohřívače; Ventil lze připojit k kanalizaci. Pro instalaci se důrazně doporučuje používat pevné spojení.

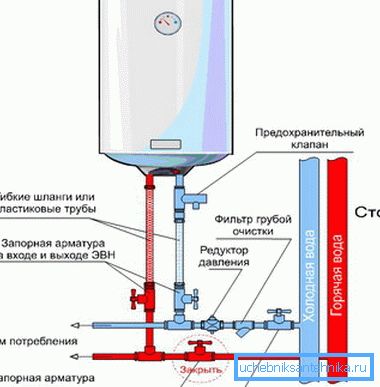

Tak je připojen zásobníkový ohřívač vody.

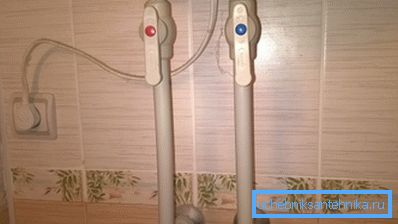

Je lepší připojit zařízení k pevným připojením.

Při instalaci zařízení existuje další jemnost:

  • Většina ohřívačů je namontována na stěně. Je to jasné, jen na hlavním městě. Majitel koupelny se sádrokartonovými stěnami bude muset hledat kotel v poměrně vzácné venkovní verzi;
  • Průtokové zařízení o hmotnosti 1-2 kg může být instalováno na jakoukoliv přepážku. Abych rozložil zatížení na maximální plochu stěn, našel jsem Atmor k ořezání překližky, která byla určena pro sádrokarton.

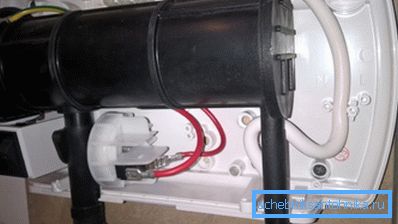

Ohřívač je tažen pomocí šroubů na substrát překližky přes vrstvu sádrokartonu.

Napájení / hlasitost

Jak zvolit ohřívače vody - kotle a okamžité ohřívače vody z hlediska objemu nádrže a maximálního výkonu?

Průtok

  • Výkon ohřívače průtoku 3,5 kW je dostatečný pro to, aby nebylo příliš příjemné umýt v teplé sezóně;
  • Síla 5 kW je již dostatečná pro pohodlné mytí v jakékoliv sezóně;
  • 7 kW umožňují místo běžného výrobku se sníženou velikostí trysek použít obvyklou sprchovou vodu.

Akumulativní

  • 30-litrová nádrž umožňuje, aby se jedna osoba umývala za podmínky, že je voda maximalizována;
  • 50 litrů umožňuje mytí bez nejmenšího nepohodlí;
  • 80 litrů s minimálními úsporami stačí k tomu, aby dva lidé mohli sprchu s minimální přestávkou;
  • 120 litrů je určeno pro tříčlennou rodinu.

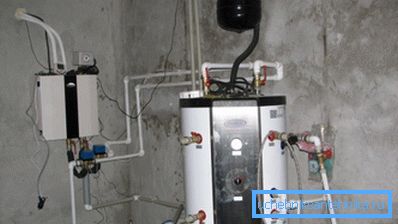

Kotel - 300 litrový tepelný akumulátor.

Poznámka: čím nižší je teplota na termostatu, tím vyšší je skutečný průtok vody.

Závěr

Doufám, že moje zkušenosti s ohřívači pomohou čtenáři udělat dobrý nákup. Další materiály, jako vždy, lze studovat na základě prohlížení videa v tomto článku. Neváhejte a sdílejte své vlastní zkušenosti v komentářích. Úspěchy, soudruzi!
