Každý, kdo plánuje samostatně instalovat systém zásobování vodou, by měl studovat standardní rozměry vodovodních potrubí na trhu. Tyto informace budou velmi užitečné, protože jenom známe části a průměry dílů, které jsou v práci používány, budeme moci vybrat vhodné kování a adaptéry a vybavit i připojení domácích spotřebičů.
Níže uvádíme obecné informace o rozměrech trubek a také poskytujeme referenční data, která usnadní výběr vašeho zařízení v konstrukční fázi.
Základní parametry
Klíčové rozměry
Pro výstavbu teplovodních a studených vodních systémů se dnes používají trubky z nejrůznějších materiálů.
Pokud plánujete provést instalaci sami, pravděpodobně budete používat tyto typy:
- Ocel.
- Měď.
- Polyethylen.
- Polypropylen.
- Kovové-plastové.
Navzdory skutečnosti, že sortiment výrobků z každé kategorie je poměrně široký a části jsou v zásadě standardizovány, stále existují určité rozdíly. Proto při nákupu materiálů pro kladení klempířů v soukromém domě je třeba věnovat pozornost funkčním parametrům výrobků.
Rozměry vodovodů jsou určeny těmito hodnotami:
- Dn je jmenovitý průměr.
- Dú - podmíněný průchod (vnitřní část vyjádřená v milimetrech).
- Tloušťka stěny (čím více - čím je konstrukce silnější a tím vyšší je tlak, který vydrží).
- Vnější průměr
Dávejte pozor! Velikost vnějšího průměru je velmi důležitá, když plánujeme skrytou instalaci přívodu vody a připravíme drážky pro vymezení obrysů. V ostatních případech je lepší pracovat s pojmem "podmíněný průchod".

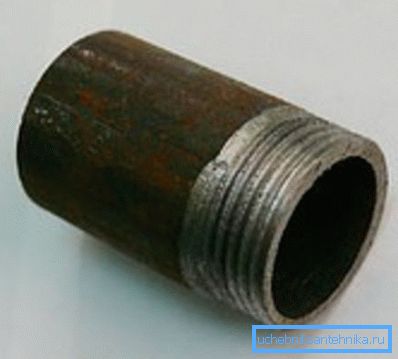

Palce a milimetry
Velmi často výrobci uvádějí velikost vodních trubek v palcích - a milimetr nahoru nebo dolů může způsobit nedostatečně těsné spojení:
- Při spojování výrobků ze stejného materiálu se takové situace zřídka vyskytují, ale při výměně například ocelových konstrukcí z plastu nebo mědi se dostanete do nepříjemné situace.
- Věc je, že centimetry se používají k označení nitě, která je řezána na vnějším povrchu. A protože tloušťka stěny různých modelů se může lišit, existuje riziko chyb.
Tip! Aby nedošlo k záměně, je lepší se zaměřit nikoliv na vnější průměr výrobku, ale na hodnotu Dú - to je přesně to, co odpovídá palcové značce.
Nejběžnější rozměry vodovodů v mm a palcích jsou uvedeny v následující tabulce:
| Závit, v palcích | Podmíněný průchod v milimetrech |
| 3/8 | 10 |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 88,5 |
| 4 | 114 |

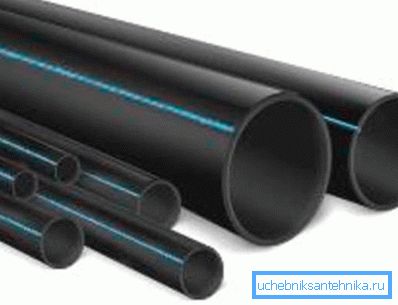

Pokud jde o praktické využití, obvykle se zaměřují na následující údaje:
- Návod doporučuje použití trubek s průřezem od 3/4 palce do 1 1/2 palce, v závislosti na požadované kapacitě.
- Tlustší výrobky se obvykle používají pro pokládku stoupaček a uspořádání vodních cest.
Celkové rozměry
Kov
Dosud nejběžnějším typem částí pro kladení vodních trubek byly výrobky z oceli.
Označení těchto prvků obvykle udává dva parametry:
- Vnější průměr
- Tloušťka stěny
Chcete-li zjistit vnitřní průřez, stačí odečíst dvě síly stěny (v milimetrech) od velikosti průměru.
Nejpopulárnější směs ocelových konstrukcí je uvedena níže:
| Vnější průměr | Podmíněný průchod | Tloušťka stěny | ||
| Plíce | Standardní | Zesílená | ||
| 10 | 17 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26,8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.5 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48 | 3.0 | 3.5 | 4.0 |

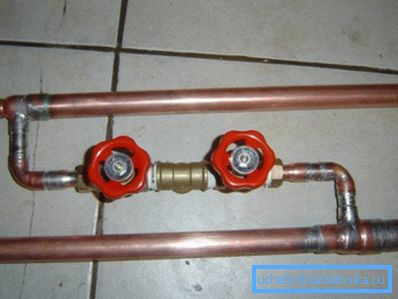

Přes skutečnost, že cena materiálu není demokratickou, v některých případech se používají měděné okruhy pro zásobování vodou. Jejich rozměry se poněkud liší od výrobků z oceli:
| Označení v palcích | Podmíněný průchod | Vnější průměr |
| 5/8 | 10 | 14 - 15 |
| 3/4 | 15 | 18 |
| 7/8 | 20 | 22 |
| 1 3/8 | 32 | 35 |
| 1 5/8 | 40 | 44-45 |

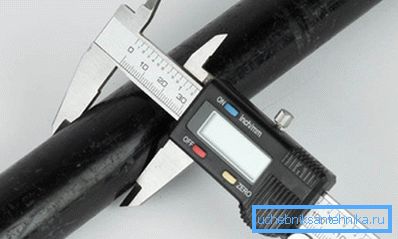

Tip! Při výběru kovových prvků pro instalaci přívodu vody stojí za to měřit rozměry několika výrobků z zakoupené šarže pomocí třmenů. Takže přesnost definice bude mnohem vyšší!

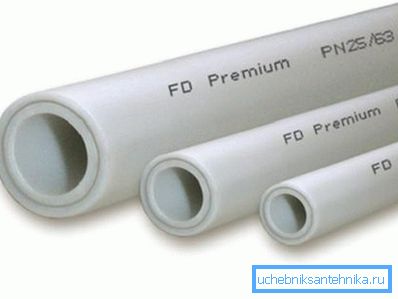

Plastové
Rozměry plastových trubek pro zásobování vodou, které se dnes běžně používají jako alternativa k kovovým obrysům, jsou také velmi rozmanité. Současně mnoho výrobců polypropylenových, polyetylénových a kovoplastových dílů používá své vlastní rozměrové mříže, a proto je žádoucí, aby v rámci stejného systému byly použity návrhy stejné značky.
Samozřejmě, rozdíly, pokud vzniknou, budou zanedbatelné, ale pro nezkušeného mistra mohou být obtížné.

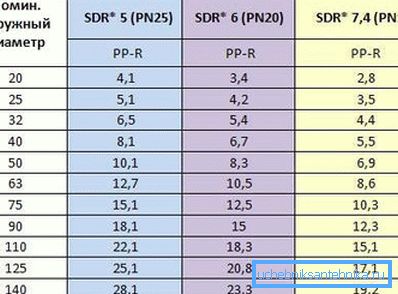

Tabulka velikostí plastových trubek pro zásobování vodou (polypropylen různé hustoty) obsahuje informace o nejoblíbenějších modelech. Všechny rozměry jsou v milimetrech:
| Vnější průměr | PN30 | PN20 | PN10 | |||
| Tloušťka stěny | Vnitřní část | Tloušťka stěny | Vnitřní část | Tloušťka stěny | Vnitřní část | |
| 16 | - | - | 2.7 | 10.6 | - | - |
| 20 | 3.4 | 13.2 | 3.4 | 13.2 | 1.9 | 16.2 |
| 25 | 4.2 | 16.6 | 4.2 | 16.6 | 2.3 | 20.4 |
| 32 | 3.0 | 21.2 | 5.4 | 21.2 | 3.0 | 26,0 |
| 40 | 3.7 | 26,6 | 6.7 | 26,6 | 3.7 | 32.6 |
| 50 | 4.6 | 33.2 | 8.4 | 33.2 | 4.6 | 40,8 |
| 63 | 5.8 | 42,0 | 10.5 | 42,0 | 5.8 | 51.5 |
| 75 | 6.9 | 50,0 | 12.5 | 50,0 | 6.9 | 61,2 |
Samozřejmě, při pokládání komunikace mohou být použity jiné velikosti plastových vodovodů. K vyřešení většiny problémů, které vznikají při provádění pravidelných oprav, však budou informace uvedené v tabulce dostatečné.
Závěr

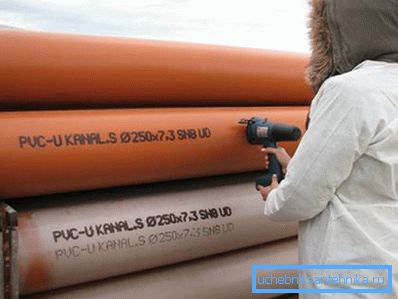

Rozměry potrubí pro instalaci by měly být dodrženy co nejpřesněji. Dokonce i s odchylkou zlomku palce bude hermetické spojení dvou částí sítě nebo připojení armatury téměř nemožné, což znamená, že bude ohrožena spolehlivost celého systému (viz také článek Jaká hloubka vodovodních potrubí je optimální).
Můžete si prostudovat rozměry a značení podrobněji čtením právních předpisů a sledováním videa v tomto článku.
