Sprchový odtok: typy návrhů

Při uspořádání sprchy je třeba věnovat zvláštní pozornost konstrukci odtoku, protože její provoz bude záviset na normálním provozu koupelny. Existuje několik typů návrhů sprchy, respektive šveste jsou také různé. Budeme mluvit o vlastnostech různých typů instalatérských, stejně jako zvážit, jak udělat odtok pro letní sprchu s vlastními rukama.

Různé typy sprchových hlav

Za účelem poskytnutí alespoň úplného popisu sprchového žlabu je třeba zvážit různé typy sprchových koutů a sanitárních zařízení používaných v moderních domech a bytech. Navíc mnoho z našich čtenářů má zájem o výstavbu letních kabin pro pozemkové pozemky a přijatelné metody čištění vody v ulicích.

Jelikož výrobci instalatérů dodávají pro tento účel neuvěřitelnou řadu návrhů, rozhodli jsme se omezit náš popis na nejdůležitější a nejoblíbenější odrůdy. Tabulka popisuje hlavní typy sprch a odpovídající typy armatur pro vypouštění vody:

Dávejte pozor! Do seznamu jsme záměrně nezahrnuli sprchové boxy, protože již mají nainstalované veškeré potřebné vybavení a vše, co musíte udělat, je připojit k stokovému stoku.

Odrůdy odtokových armatur

Sprcha s podnosem

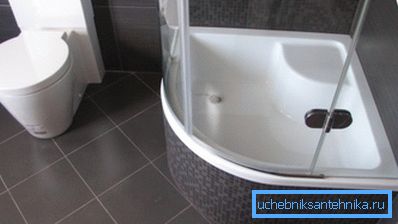

K dnešnímu dni je nejoblíbenějším typem sprchy kabina s paletou. Mohlo by to být monoblok nebo krabice, a v takovém případě je již nainstalováno veškeré potřebné vybavení, nebo to může být domácí pódium nebo modulární kabina, a potom je sestava odtoku sestavena vlastním rukama.

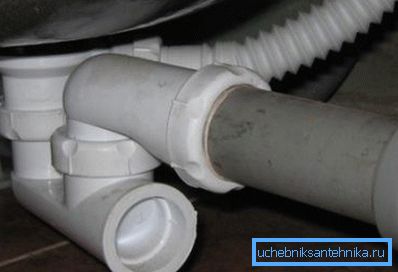

Pro palety se obvykle používá jednoduchý sifon bez přetečení, avšak hluboké modely mohou být doplněny přeplněním.

Volba konkrétního modelu závisí na výšce instalace palety, která naopak závisí na třech hlavních parametrech:

1. Výška vstupního bodu ve stoupači stoky. V souladu s pravidly a předpisy SNiP nemůže být odtok umístěn pod nebo na stejné úrovni jako odbočka ve stoupání;
2. Montážní výška pódiového stojanu nebo rámu;
3. Délka spojovacího potrubí nebo zvlnění, které odvádí vodu do stoupacího potrubí. Faktem je, že výškový rozdíl je 1-1,5 cm na metr délky potrubí, respektive, čím déle to je, tím vyšší by měla být miska instalována.

Kromě toho by měly odvodňovací parametry odpovídat vlastnostem zařízení používaného ve sprše. Kapacita odtoku musí zajistit včasné odstranění vody vstupující do misky. To platí zejména pro hydromasážní systémy, instalace jako "tropická sprcha" atd.

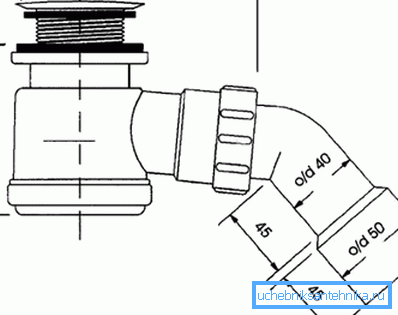

Průměr ventilu by měl být zvolen v souladu s šířkou vypouštěcího otvoru v pánvi, a tak dosáhne největší těsnosti a spolehlivosti spojení. Tento průměr se může pohybovat od 50 do 90 mm. U armatur s malým průměrem je třeba zajistit přístup k jeho dílům pro opravy a čištění, zatímco odtok s průměrem 90 mm lze vyčistit horním otvorem.

Dávejte pozor! Při instalaci hydromasážních systémů se ujistěte, že jste zvolili odtokové armatury podle jejich průtoku v závislosti na spotřebě vody v systému. Musí být specifikována ve specifikaci produktu nebo vyhlášena prodávajícím na požádání. Průtok vody hydromasážní jednotky je také nezbytně uveden v datovém listu výrobku.

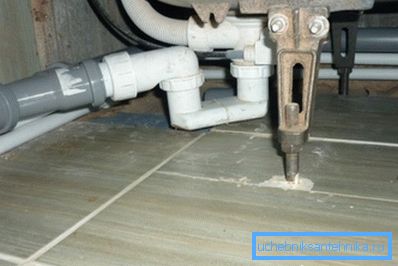

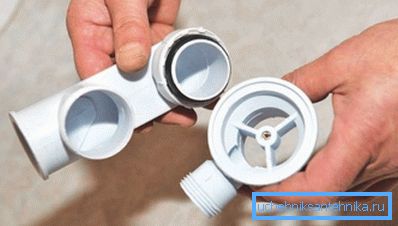

Instalace armatur je velmi jednoduchá: v otvoru panvy je instalována odtoková mřížka, která je ze spodu stisknuta speciální maticí. Do trysky je přišroubován sifon, na jehož výstupe je zapuštěn zvlnění. Druhý konec vln je spojen se stoupačkou.

Dávejte pozor! Závitové spoje jsou lépe utěsněny páskou FUM a spoje zvlnění s tryskou a vstupem do stoupacího potrubí jsou utěsněny silikonovým těsněním.

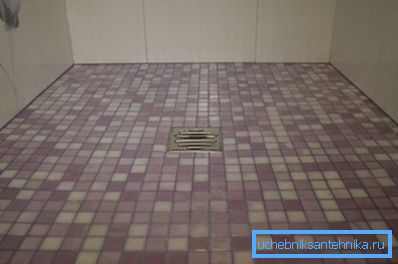

Sprcha bez podnosu

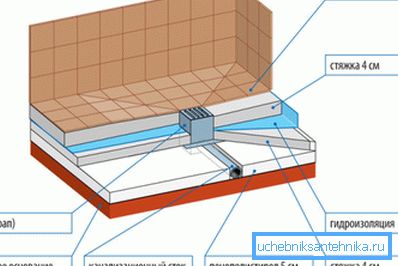

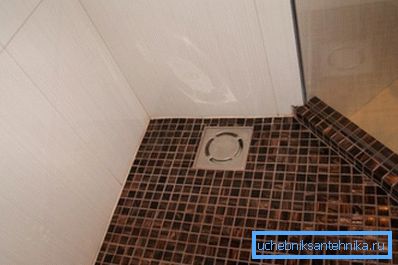

Stále populárnější sprcha bez palet má nejmodernější konstrukci kanalizace. Obtíž spočívá v tom, že instalace výztuže se provádí v podlahovém potěru a to ukládá řadu závažných požadavků:

• Je nutný vysoký stupeň a kvalita hydroizolace všech vrstev potěru, všech spár, rohů a stěn v oblasti sprchy;
• Spolehlivost sestavy odtokových armatur by měla být velmi vysoká, protože v případě nehody nebo úniku bude její oprava spojena s demontáží dlaždice a potěru a náklady na obnovu podlahy budou vysoké;
• Je třeba přesně vypočítat kapacitu sifonu a maximální průtok vody, jinak v případě nedostatečného vypouštění kapaliny se voda rozlévá po celé koupelně a zaplaví byt.

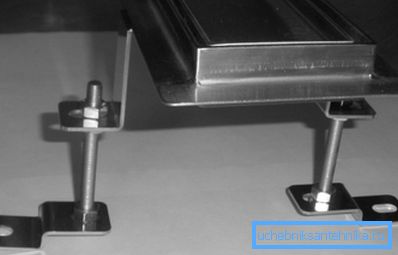

Přesně podle únosnosti a tloušťky kravaty je vybrán žebřík s požadovaným průměrem a montážní výškou. Pak je instalován na podlahovou desku, upevněn hmoždinkami na beton, vyrovnaný, spojený s potrubím (se sklonem 1-1,5 cm na metr) s přípojným bodem do stoupacího kanálu.

Poté se vytvoří pokládka cementové pískové malty, která se vyrovná s tvorbou svahů do odtokové mříže. Hydroizolace se provádí ve všech fázích práce, všechny spojky jsou zhutněny páskou FUM a silikonovým těsněním.

Dávejte pozor! Pro výstavbu vysoce kvalitní venkovní sprchy budou vyžadovat základní stavební dovednosti, stejně jako znalost principů hydroizolace a instalatérské práce.

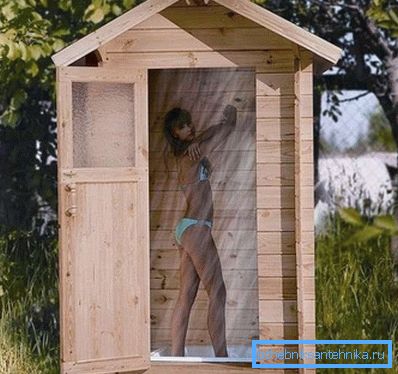

Instalace odtoku pro letní sprchu

Než si v zemi vytvoříte vlastní sprchu, měli byste zvážit všechny nuance, především systém odvodnění odpadních vod. V praxi existují tři hlavní možnosti:

1. Zvedněte podlahu, aby byla propustná pro vodu a odpadní kapalina se dostala do země. Nejméně přijatelná možnost, protože pod stánkem bude louže, později se stane trvalým močálem s komáři a zaléváním různých malých živých bytostí;
2. Také zvedněte propustnou podlahu, ale pod ní zajistěte drenážní otvor. Stěny jámy jsou vodotěsné a naplněné pískem a štěrkem pro odvodnění a filtraci kapaliny. To je lepší než nic, ale bude ještě vlhké v kabině; Kromě toho mohou z jámy vystupovat nepříjemné zápachy;
3. V kabině je instalována odtoková miska, ze které je potrubí vedeno do kanalizačního septiku. Někdy vytvářejí nakloněnou betonovou základnu, z níž voda proudí do nedaleké septiky nebo drenážní podnos. To je nejlepší možnost.

První metoda je vhodná pouze jako dočasná, druhá - s velmi malým zatížením v koupelně. Pokud máte velkou rodinu nebo chcete pozvat hosty do chalupy, pak jedinou přijatelnou možností je uspořádání pánve s odvodem vody v septiku.

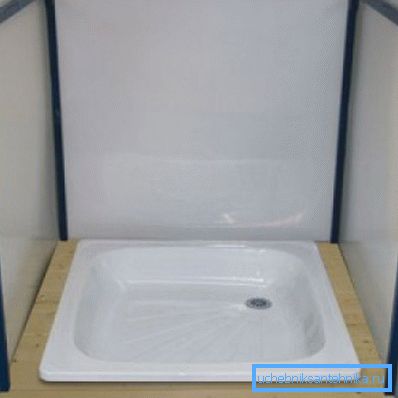

K tomu má konstrukce kabiny rám pro instalaci palety v určité výšce nad zemí. V extrémních případech můžete pod ním kopat malou zem.

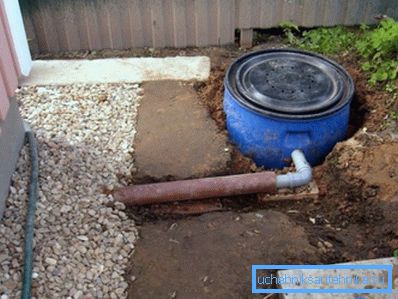

Dále namontujte standardní sifon o jakémkoli průměru, protože tok vody v letní sprchě je minimální. Sifon je spojen s plastovou trubkou, která je odkloněna na stranu a ve vzdálenosti několika metrů (čím dál tím lépe) vykopávají jámu pro septik.

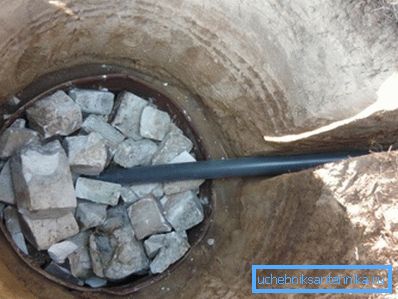

Hloubka jámy by měla být asi 1,5 metru. Nejjednodušší je instalovat kovový nebo plastový sud s otvory do dna, nejprve nalijte vrstvu písku o rozměrech 20-30 cm do hlaveň, potom vrstvu jemného štěrku s vrstvou asi 30 cm a zbytek vyplňte hrubými trosek. To zajistí potřebné čištění vody před vstupem do země ve vaší oblasti.

Klouby misky palety se stěnami kabiny jsou utěsněny silikonem a uzavřeny rohy (základní desky), takže kapalina neteče kolem misky. Trubka je položena s dodržením sklonu nejméně 1,5 - 2 cm na délku metru.

Dávejte pozor! Septik by měl být uzavřen víkem, nejvíce přijatelné jsou plastové sudy s víkem na závitu. Namísto sudu můžete použít betonový kroužek, část trubky o velkém průměru nebo jakoukoli jinou nádobu vhodné velikosti.

Závěr

Návrh každé koupelny předpokládá existenci účinného systému pro vypouštění odpadních vod. Z jeho kvality bude záviset možnost pohodlného provozu potrubí, takže výběr a instalace odtokových armatur je třeba zodpovědně zodpovědět. Video v tomto článku vám pomůže vyhnout se běžným chybám.
