Spojovací kulový kohout 11b27p1: zařízení, vlastnosti,

Co je mosazná spojka 11b27p1? Jak to funguje? Jak vypadají moderní kulové kohouty proti konkurenčním řešením? Kde mohou být použity? Zjistíme to.

Náš hrdina v jedné z variant popravy.

Jak to funguje

Mosazné kulové kohouty typu 11b27p, které jsou tradičně uspořádány pro tento typ ventilů.

  • Hlavním prvkem ventilu je mosazná koule s průchozím otvorem. V závislosti na své poloze je průtok pracovního média skrz skříň otevřen nebo uzavřen.

Užitečné: stejně jako všechny ostatní typy ventilů, kulové kohouty nejsou určeny k škrcení (přizpůsobení k zemi). Mají pouze dvě pracovní pozice - otevřené a zavřené. Když ventil pracuje v napůl otevřené poloze, těleso mezi těsnicími kroužky je postupně naplněno struskou.

  • Známá těsnicí kroužky s nízkým třením obklopují kuličku na obou stranách a zajišťují těsnost v uzavřené poloze.
  • Dřík prochází otvorem ve skříni a je utěsněn těsněním podobným žlábkům - polymerovému kroužku, který je z horní strany tlačen podložkou.
  • Podložka je upevněna na tyči rukojetí (pákou nebo motýlkem) a maticí.

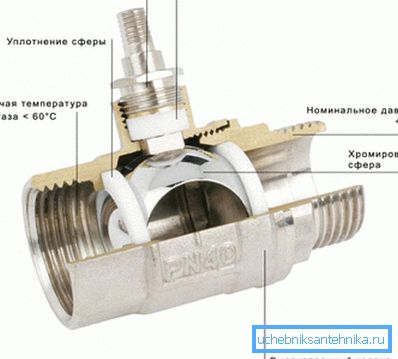

Ventil v řezu.

Charakteristiky

Technické parametry kulového spojovacího ventilu 11b27p1 jsou také standardní.

Parametr Význam
Materiál těla a stopky Olověná mosaz LS59-1
Materiál míče Olověná mosaz LS59-1 s chrom-měděným niklem pokovovaným
Materiál rukojeti Hliník AK-7 potažený práškovou barvou z epoxidového polyesteru
Materiál kuličkových a stopkových o-kroužků PTFE
Prostřednictvím otvoru Celý otvor (odpovídá ovládání připojené trubky)
Provozní teplota -30 - 150 ° C
Pracovní tlak 16 kgf / cm2
Životnost Nejméně 10 let
Velkoobchodní cena 96 - 105 rublů

Pravděpodobně stojí za to přidat pár poznámek k suchým číslům:

  • Materiál těla a kulička je výhradně odolný vůči elektrochemickým procesům.. Mosaz netvoří galvanický pár s žádným z použitých kovů.
  • Tepelná stabilita fluoroplastu umožňuje pracovat nejen ve vnitřních inženýrských systémech budov, kde je maximální teplota budov omezena na 95 - 105 ° C, ale také v topných sítích a výtahových uzlech s průtokovou teplotou do +150 ° C. Ve skutečnosti se jako ovládací ventil ve výtahu často používá kuličková spojka 11b27p DU15 RU16.

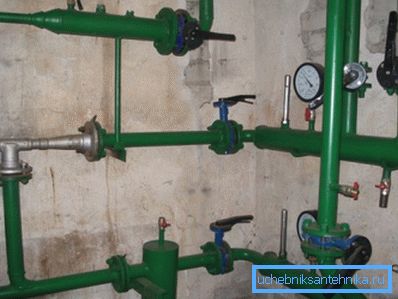

Řídicí ventily a vyklápěče se vám budou zdát známé.

Vlastní životnost ventilu za normálních provozních podmínek je několikrát vyšší než vypočtená. Jednoduše řečeno - tím, že jej nainstalujete, nebudete v dohledné budoucnosti téměř nuceni koupit náhradu.

Regulační dokumenty

Která GOST na kuličkové spojce 11b27p1 je v současné době v platnosti?

  • Materiál pouzdra, tyče a kuličky odpovídá GOST 15527-2004 slitinám mědi a zinku zpracovaným tlakem.
  • Materiál rukojeti musí odpovídat normám GOST 1583-93 Aluminium casting slitiny.
  • Klimatická verze ventilu je hodnocena podle GOST 15150-69 UHL 4 a těsnost - podle GOST R 54808.
  • Konečně, výrobek jako celek musí splňovat požadavky mezistátního standardu GOST 21345-2005 Válcové, kuželové a kulové kohouty přijaté 12 státy bývalého SSSR.

Nuance: poslední norma reguluje výrobu ventilů pro provozní tlaky nejvýše 250 atmosfér. Pro extrémní tlaky - vaše požadavky.

Uvádíme několik klíčových požadavků GOST 21345-2005.

  1. Účinný průměr (velikost průchozí drážky v kuličce) ventilu o velikosti do DN 350 včetně musí být nejméně 95% průměru vstupu skříně.
  2. Vady závitu, které přinášejí průměrný průměr, by neměly mít celkovou délku více než půl otáčky. V takovém případě by závady neměly být v rozporu s provedením závitového připojení potrubí.

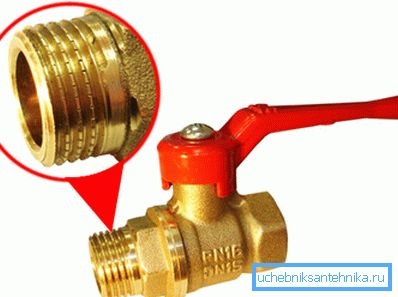

Vlákno má často zářez, aby se zabránilo pohybu vinutí.

Spolužáci

Spolu s míčem se v klempířských obchodech nachází korkový a šnekový ventil. Porovnejme si produkt, který s nimi studujeme.

Cork

Korkový ventil vyžaduje značné úsilí k přemístění korku: mosazné nebo litinové povrchy kontaktních dílů mají poměrně velký prostor. V případě kulového kohoutu posunutím poniklované koule s ideálním povrchem přes sedlo polymeru s extrémně nízkým koeficientem tření nemá žádný výrazný odpor vůči zatlačení páky.

U prvního otáčení korku začíná proudit ucpávkové těsnění korkového ventilu. Žláza je nevyhnutelně vyprodukována i při nečinnosti: každý mechanik potvrdí, že aby nedošlo k úniku, musí být zabalen jednou za pár let. Těsnění kuličkového ventilu z polymery nevyžaduje principiální údržbu.

Šroub

Problémy s zhutněním jsou zde důležité. Použití pryžových těsnicích kroužků je zcela nevyřeší: kaučuk nakonec ztratí pružnost a úniky.

Kromě toho šroubovací ventil zařízení poskytuje majiteli řadu exkluzivních problémů.

  • Komplexní tvar obvodu zvyšuje hydraulický odpor a přispívá k hromadění strusky pod ventilem.
  • Ventil by měl být nastaven šipkou ve směru proudění vody. Zpětný proud může roztrhnout ventil.

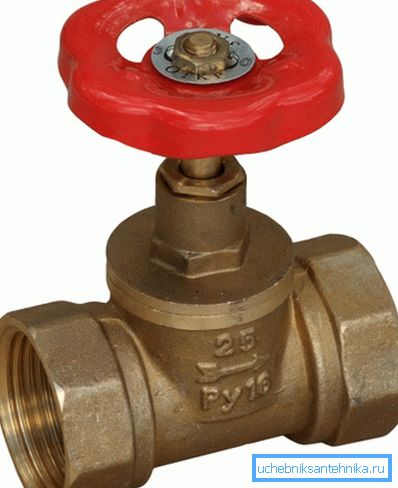

Voda by měla projít tělem přísně podél šipky.
  • Gumové těsnění ventilu má omezenou životnost (zřídka více než 3 až 5 let). Celokovový ventil neblokuje vodu, jestliže mezi ním a sedlem je alespoň jedno zrno písku.

Žádný z problémů uvedených v návrhu koulí není relevantní.

Závěr je trochu předvídatelný: konkurenti nemají šanci. Pokud hodláte instalovat instalatérství nebo vytápění vlastním rukama, zřejmým návodem je zvolit kulové kohouty.

Aplikace

Jaké velikosti jeřábů vyžadují při instalaci vodovodních komunikací v domě nebo v bytě? Kde přesně by měly být použity? Ukažme některé příklady.

Použije se kulová spojka 11b27p1 o ​​průměru 15 mm:

  • Na vstupy studené a teplé vody v bytě.

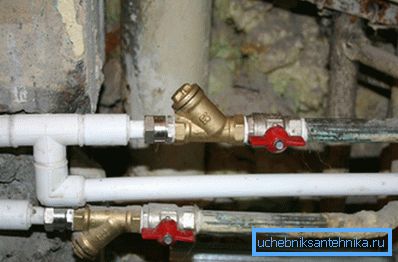

Na fotografii - ventil na vstupu do bytu.
  • Jako regulační ventil pro měření teploty a tlaku.
  • Na vložkách do klempířů jednotlivých vodovodních armatur (toaletní cisterna, umyvadlo, dřezy atd.).

Guľový ventil 11b27p1 s průměrem 20 mm se používá k odříznutí jednotlivých topných zařízení z topného okruhu. Může být umístěn na propojku před chladičem.

Kapitán Obvious připomíná: pokud jsou současně uzavřeny propojky i propojky akumulátorů, oběh ve stoupačce se úplně zastaví. Brzy sousedé přijdou k vám, vedené mechanikem, a začnou vyprávět zlé, urážlivé slova.

Kulový spojkový ventil 11b27p1 o ​​průměru 25 mm je namontován na stoupačích přívodu a vytápění vody, na skládkách výtahové sestavy a na přívodních potrubích kotle.

Kulový ventil 11b27p1 o ​​průměru 32 mm lze použít na stoupačích ve výškových budovách a na nalévání topení, aby se odřízly určité části okruhu.

Kulový ventil 11b27p1 o ​​průměru 40 mm se používá v gravitačním vytápěcím systému (při vkládání čerpadla, přeruší obtok). To spolu s ventily s větším průměrem lze umístit do vodoměrných jednotek a do rozvodů teplá voda ve výtahu.

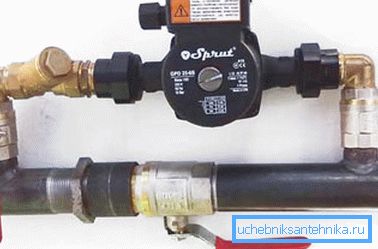

Vložení čerpadla do výplně gravitačního systému.

Závěr

Doufáme, že naše známost se zástupcem domácích sanitárních zařízení byla docela informativní. Čtenář bude schopen studovat další materiály předmětu prohlížením videa v tomto článku. Úspěchy!
