Spojovací jeřáb: příručka pro instalaci, provoz a opravu

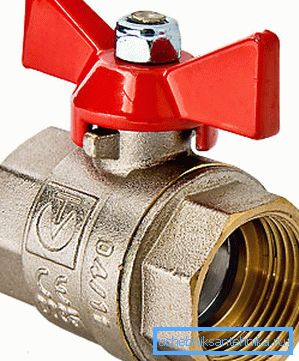

Spojovací ventil DN15, který je určen pro připojení na trubku o průměru 2,5 palce, je poměrně univerzální zařízení. Poskytuje dostatečnou těsnost překrytí kanálů a v případě potřeby se snadno otevře a umožní vám řídit tok kapaliny nebo plynu v potrubí.

Použití těchto jeřábů však má řadu nuancí, a proto níže uvádíme několik užitečných tipů.

Návrh výrobku

Spojovací plynový ventil, stejně jako výrobky určené pro vodní potrubí, palivové potrubí a další komunikace má poměrně jednoduchý design. Na jedné straně zjednodušuje proces výroby výrobků (tudíž poměrně dostupnou cenu) a na druhé straně zvyšuje spolehlivost provozu této jednotky.

Hlavní prvky systému jsou:

• Těleso výrobku je fragment trubky odpovídajícího průměru s roztažením, uvnitř kterého je umístěn samotný zajišťovací mechanismus. Průřez jeřábu je obvykle připevněn na označení: například kulový kohout DN 65, vhodný pro montáž na potrubí o průměru 2 °. in.

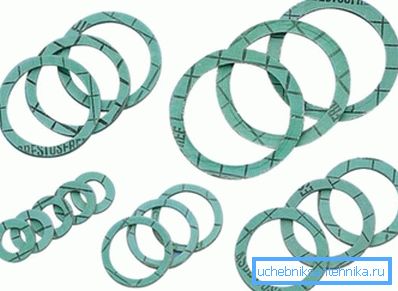

• Těsnění - speciální kroužky z teflonu nebo jiného polymeru, které zajišťují uzavření kanálu, když je mechanismus v uzavřeném stavu.

Dávejte pozor! Přítomnost vhodných těsnění je rozhodujícím faktorem, který zajišťuje úspěch při opravách. Takže kdykoli je to možné, při koupi jeřábu, stojí za to koupit si takový díl, protože se opotřebovávají nejrychleji.

• Šoupátko je kovová koule s průchozí dírou, která ve skutečnosti prochází obsahem potrubí. Je třeba poznamenat, že GOST na kulovém ventilu zajišťuje přítomnost plného průchodu (průměr díry odpovídá průměru trubky) a zužující se průchod. Při výběru modelu pro instalaci stojí za to další objasnění této funkce.
• Rod, ovládající pohyb šroubovací koule.

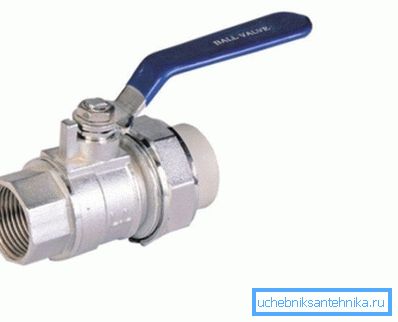

• Rukojeť slouží k otevření a zavření kohoutku. V závislosti na modelu může být zařízení vybaveno jak standardním jeřábovým jeřábem, tak i pákovým držadlem, které vám umožní ovládat strukturu s menším úsilím.

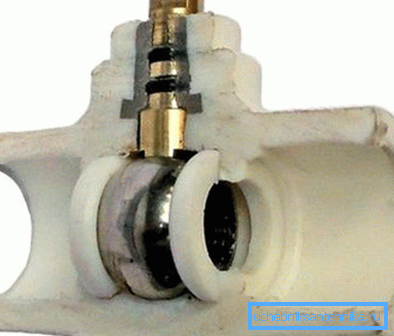

Tento systém funguje velmi jednoduše: když otáčíte knoflíkem, koule se otáčí a světlost díry v kouli je vyrovnáno s průměrem potrubí. Čím větší je podíl této kombinace, tím vyšší je obsah hlavy.

Provoz jeřábu

Metody výběru a instalace

Než zakoupíte a nainstalujete takový výrobek, musíte pochopit celý seznam parametrů.

Níže uvádíme doporučení, která vám umožní zabránit problémům spojeným s odchodem jeřábu během provozu.

• První věc, kterou musíte věnovat, je návrh připojení. Podle odborníků typ tahu zajišťuje větší těsnost než ucpávka, protože má upřednostňovat takové výrobky.
• Dále podívejte se na průměr. Je důležité, aby se části ventilu samotného a potrubí dokonale shodovaly, takže pečlivě zkoumáme značení. Takže u třípalcového potrubí vybereme spojovací kulový kloub DN80.

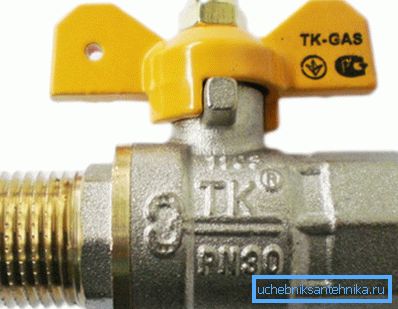

• Následuje typ podprocesu. V prodeji naleznete modely s jakoukoliv kombinací vnějších a vnitřních řezů (spojka, spojka, spojka), takže je velmi důležité předem uvažovat o tom, který model potřebujeme.

• Nakonec u některých výrobků je indikován preferovaný směr proudění vody. Pokud zvolíte takový ventil, měl by být instalován v souladu s označením: tím bude práce blokovací části spolehlivější.
• Konečně stojí za to podívat se na pero. Jeho velikost by měla umožnit bez omezení, aby se úplně otevřela a zavřela baterie, takže v těsných prostorech (například v sanitární krabici) je lepší použít klapky motýlů.

Výrobky pro trubky typu spojky jsou sestaveny s vlastními rukama, které nejsou obtížnější než jiné:

• Na navíjení závitu instalace navijáku, zajišťující těsnící spojení.
• Instalujeme jeřáb a ručně našroubujeme upevňovací prvky.
• Poté konečně utáhněte spoj pomocí nastavitelného klíče, po kterém zkontrolujte těsnost.

Dávejte pozor! Není nutné utáhnout celou délku trubkového závitu, protože v některých případech to může vést k zničení spoje při nadměrném zatížení.

Vlastní opravy

Jedním z nepříjemných rysů návrhu spojky je složitost jejich opravy. Nicméně, pokud víte jak (a máte náhradní sadu těsnicích kroužků na ruce), pak můžete dokonce opravit třícestný ventil s poněkud náladovým mechanismem.

Pokyn je:

• Výrobek rozebereme, protože opravy vyžadují poměrně komplikované manipulace. Máme-li správně nainstalovaný kulový kohout, spojka by se měla uvolnit bez velkého úsilí a poškození.
• Vypněte zámek rukojeti a vyjměte je z kolejnic.
• Pomocí nastavitelného klíče uvolněte samotné těleso ventilu. Zde musíte být opatrní, protože to bude potřeba hodně, ale nemělo by to poškodit vlákno.

• Vytáhneme kouli a těsnicí kroužky, po kterých pečlivě prozkoumáme všechny podrobnosti.
• Pokud není míč poškozen, může být výrobek opraven. Za tímto účelem vyměníme kroužky a instalujeme nové teflonové těsnění s příslušným průměrem.

Dávejte pozor! V některých případech samotná výměna vyžaduje samotnou míč, ale obvykle i stav těla zanechává hodně žádoucí. Proto je nutné nainstalovat nový výrobek s dostatečnou bezpečností.

• Při provádění operací v opačném pořadí jeřáb sestavujeme a namontujeme je na místo. Řídíme kvalitu výkonu práce prováděním zkušební dodávky vody.

Závěr

Nejen profesionální instalatér může zvolit, instalovat a dokonce opravit kontinuální kulový ventil s kulovým ventilem. Pokud studujete výše uvedená doporučení, stejně jako prohlížení videa v tomto článku, pak každý pán, který má dovednost a trpělivost, se s tímto úkolem vyrovná.
