Sharovy jeřáb 1 1 4 palce: zařízení, výhody, vlastnosti

Moderní kulové kohouty s jistotou získaly velkou část trhu z konkurenčních řešení a nadále získávají popularitu. Co jsou tak dobré na pozadí alternativ? Jak je typický kulový ventil velikosti 1: 4 - 1 1: 4 palce? Má výběr a instalace těchto jeřábů nějaké jemnosti? Pokusíme se odpovědět na tyto otázky.

Jak to funguje

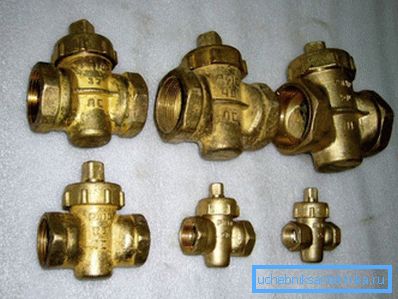

Vzdálený předchůdce kulového ventilu (korkový ventil) byl otočný celokovový ventil se štěrbinou, pohyblivým upevněným v kovovém pouzdru. Těsnost uzávěru (mimochodem, daleko od absolutní) byla zajištěna zasunutím zástrčky do těla; funkce těsnicí tyče obvykle provádí vycpávku.

Původní design měl řadu závažných nedostatků.

• Síla potřebná k otáčení tyče byla značně významná: koeficient tření kovu na kovu je poměrně velký.

Zvědavě jsou korkové kohouty velké velikosti vybaveny mazacím systémem, který částečně řeší tento problém.

• Žláza vyžaduje periodické balení; co je zvědavé - bylo vyrobeno i s jednoduchým ventilem.
• Korkové kohouty měly poměrně vysokou hydraulickou odolnost: štěrbina v trubce, úzká ve srovnání s vnitřním průměrem trubky, která byla připojena, vytvořila vážnou překážku pro průtok pracovního média.

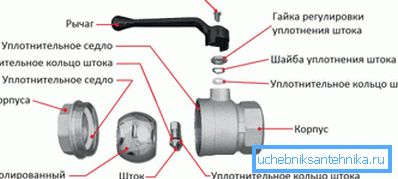

Kulový ventil je hlubokou modernizací konstrukce korkového jeřábu.

1. Uzávěr byl kulovitý a získal dokonale hladký povrch s nejvyšší kvalitou zpracování.
2. Otvor v něm se zvětšil: nyní se jeho velikost rovná nebo blíží vnitřnímu průměru trubky připojené k ventilu.
3. Těsnění uzávěru není zajištěno broušením v kovových površích, nýbrž kroužkovými sedly z polymerů s nízkým třením - teflonem nebo teflonem.
4. Tyč je utěsněna kroužkem stejného polymeru nebo dvojicí kroužků z gumy odolné vůči teplu. Vývoj těsnění navrženého pro nejméně 500 až 1000 ventilových provozních cyklů je kompenzován jeho utažení pomocí ucpávkové matice.

Jediným parametrem, který utrpěl během modernizace ventilu, je jeho provozní teplota, která je nyní omezena limitem tepelné odolnosti polymerových těsnění (150 - 250С). To je částečně důvod, proč jsou korkové ventily navzdory zjevnému zastarávání stále vyráběny a používány na potrubích přepravujících vysokoteplotní nebo korozivní média.

Výhody

Co přitahuje potenciální kupující kulový ventil - 1: 4 palce, 1: 2, 1 1: 4 a jiné velikosti - na pozadí tradičních korkových a šroubových ventilů?

• Nízká hydraulická odolnost. To je přibližně stejné jako odpor trubky odpovídající délky.
• Kompaktnost. Všechny velikosti kulových ventilů 1 1: 4 palce jsou podstatně menší než u podobných šroubových ventilů. To se liší od korkového jeřábu alespoň o menší montážní výšku.
• Airtight shutter. Absolutní většina kulových ventilů je klasifikována jako třída A podle GOST 9544-2005, což znamená, že v uzavřeném stavu nejsou žádné netěsnosti.

Zvědavé je, že ventil, na rozdíl od škrtících ventilů, má pouze dvě pracovní pozice - otevřené a zavřené. Kulový ventil však může být stále používán k nastavení hlavy bez poškození jeho zdroje.

• Nedostatek odpadků pod sedlem ventilu, charakteristika šroubových ventilů.

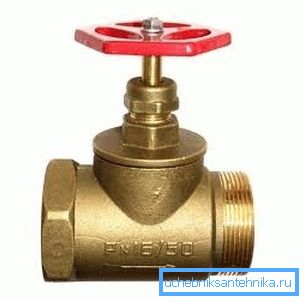

• Volitelný směr proudění vody. Šroubové ventily mohou být umístěny pouze tak, aby voda tlačila ventil zespodu - jinak se při pokusu otevřít ventil může odtrhnout ventil.

• Minimální úsilí při otevírání, rozlišovat kulové kohouty od korku.
• Konečně, hlavní věc: všechny kulové kohouty jsou výjimečně odolné proti chybám a nevyžadují prakticky žádnou údržbu.. Maximálně po několika letech aktivního používání může být nutné utáhnout těsnění kolem stopky.

Cena kulového ventilu, jestliže se liší od konkurenčních výrobků stejné velikosti, je mimořádně nevýznamná.

Jak můžete vidět, popularita řešení je zcela objasnitelná.

Praktické rady

Dovolujeme si dát čtenáři řadu tipů, které mu mohou být užitečné v různých fázích komunikace s typem ventilů, o které nás zajímá.

Výběr

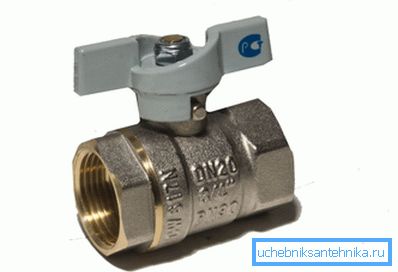

Na těle ventilu se obvykle nachází logo výrobce, údaj o velikosti připojovacího závitu (DN na dovážených produktech a dálkových ovládáních na domácím) a pracovní tlak (PN a RU).

Pracovní tlak v potrubí pro přívod studené a teplé vody v normálním režimu nepřesahuje 6-8 kgf / cm2; Proto jsou ventily s deklarovaným pracovním tlakem 16 a více atmosfér (RU16, RU25, RU40) vynikající pro všechny hygienické komunikace.

Jmenovitá velikost může být určena jak v milimetrech (DU15), tak v palcích (DN 1/2 nebo jen 1/2). Pro zjednodušení života čtenáře uvádíme tabulku velikostí.

Při výběru byste měli věnovat velkou pozornost dvěma věcem:

• Zdvih rukojeti. Mělo by se obrátit s mírným úsilím a ne zaseknout v mezilehlých polohách.

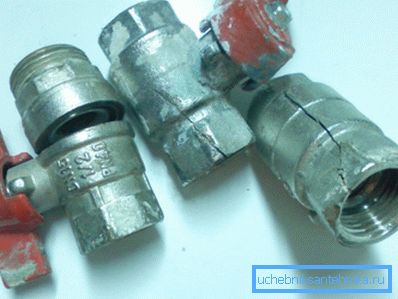

• Materiál těla. Silniční řemesla z You-Know-What-Country nejsou vždy schopny přežít alespoň v instalaci; naše volba je čestná mosaz. Nejjednodušší instrukce vám pomůže udělat chybu: stojí za to kupovat žluté brány, ne stříbrné, protože vše může být skryto pod chromováním.

Montáž

Při malém namontování ventilu vlastním rukama.

1. Vyhněte se nadměrnému úsilí.
2. Použijte otevřený klíč nebo nastavitelný klíč. Plyn je snadno rozdrtit nebo deformovat tělo.
3. Při zabalení výložníku nebo trysky v nainstalovaném ventilu držte těleso ventilu.

Služby

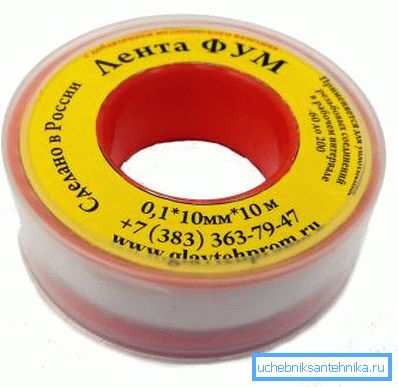

Jak již bylo zmíněno, jde hlavně o utažení těsnění. Při jeho vyvíjení se prstenec změní na stejné. Jako dočasné řešení může být pod maticí navíjeno několik otáček pásku FUM. (Viz také článek Hermetic for pipes: features.)

Závěr

Doufáme, že náš materiál pomůže čtenáři při výběru a používání sanitárního vybavení. Ve videu v tomto článku najdete jako obvykle další tematické informace. Úspěchy!
