Servo poháněný kulový kohout - vlastnosti a účel

Kulové kohouty se již dlouho stávají spolehlivými uzavíracími ventily. V poslední době se díky použití servopohonů a jiných typů vzdálených jednotek výrazně rozšířila funkčnost těchto zařízení. Například třícestný ventil se servoměrem nalezl široké uplatnění v řadě automatických systémů pro řízení toku kapaliny a plynu.

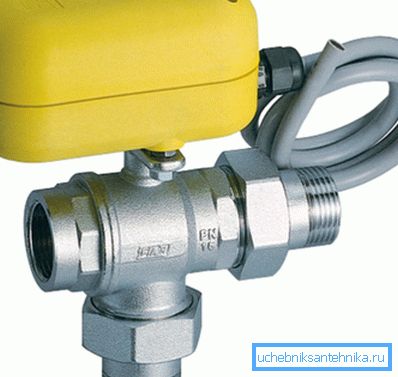

Trojcestný kulový kohout s elektrickými pohony

V tomto článku se budeme blíže zabývat tím, co jsou tato zařízení a pro jaké účely jsou používány.

Vlastnosti jeřábů s pohonem

Obecné informace

Jak již bylo uvedeno výše, kulové kohouty patří do ventilů. Na rozdíl od jiných typů ventilů jsou konstruovány výhradně pro úplné vypnutí proudění kapalin nebo plynů (viz také článek Kompresní ventil kulového kohoutu - vlastnosti a účel).

Tato zařízení se nazývají kulička, protože jejich zajišťovací mechanismus má tvar koule, kterým prochází otvor. Při otočení míče o 90 stupňů, tj. jeho poloha kolmo k ose potrubí je tok blokován.

Těsnící zařízení je opatřeno dvěma kroužky z měkkého materiálu, které těsně přiléhají k kuličce. Díky jednoduchosti mechanismu se tyto výrobky vyznačují spolehlivostí a trvanlivostí.

Použití pohonů nám umožnilo automatizaci provozu zařízení nebo jejich dálkové ovládání, například kulový kohout s pneumatickým pohonem se používá v průmyslových potrubích pro řízení toku kapalin a plynů v potenciálně nebezpečných průmyslových odvětvích. Používá se také tam, kde se nedoporučuje používat elektromotory.

Kulový kohout s pneumatickým pohonem

Je třeba poznamenat, že pneumatický hydraulický pohon kulového kohoutu poskytuje velký točivý moment s malými rozměry samotného pohonu a toto si získalo svou popularitu ve výrobě. Nicméně pro domácí účely se tato zařízení nevztahují.

Na druhé straně servopohonové uzavírací kulové ventily nalezly široké uplatnění v ochranných systémech ochrany před povodněmi. Kromě toho se používá v klimatizačních systémech, kde v závislosti na teplotě automaticky blokuje nebo otevírá proud chladicí kapaliny.

Dávejte pozor! V prodeji jsou ventily se servopohony, určené pro různé napětí - od 12 do 220 V. Tento parametr musí být věnován pozornost při nákupu výrobku.

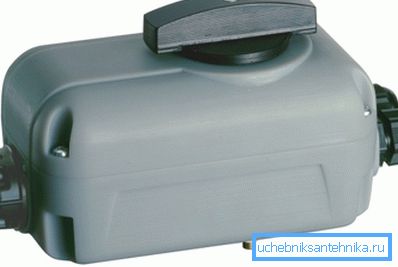

Servo pro kulové kohouty

Servo zařízení

Servo řízení se skládá pouze ze dvou prvků:

  • Elektromotor;
  • Reduktor převodovek, který otáčením o 90 stupňů otevírá a zavírá přívod vody.

Pohon kulového ventilu se otevírá a zavírá, když se změní směr otáčení motoru. Servo zařízení je proto poměrně jednoduché.

Tip! Můžete vytvořit elektrický pohon kulového kohoutu sami. Za tímto účelem je motor ze zadního stěračového vozu VAZ-2109, který rotuje pouze o 100 stupňů (s přihlédnutím k vůli páček, to dopadá jen o 90 stupňů).

Vytvořil jste pohon na kulovém kohoutku

Elektromotor je zpravidla umístěn ve vzduchotěsném krytu, odděleném od ventilu samotným řadou těsnění. Proto je zařízení bezpečné.

V případě mechanismu existuje tlačítko nebo páka, která vám umožní ovládat jeřáb vlastním rukama, například pokud je elektrická energie vypnutá. Kromě toho mají elektrické servopohony interní pomocný mikrospínač umožňující řídit provoz čerpadla, kotle nebo jiného zařízení souvisejícího s přívodem vody.

V současné době má trh velký rozsah produktů, a to jak od zahraničních, tak od tuzemských výrobců. Navíc tyto výrobky nejsou nižší než jakost, ale zároveň je jejich cena nižší.

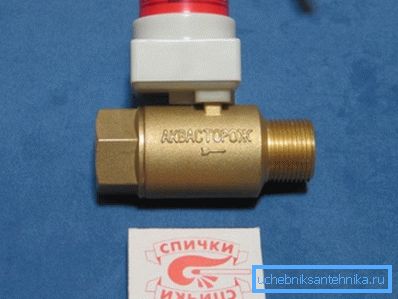

Jeřáb s elektrickým pohonem od tuzemského výrobce

Aplikace

Především je třeba říci, že elektrický pohon mění pouze polohu uzamykacího mechanismu. Stejné zařízení je řízeno termostaty, termostatickými časovači nebo jinými zařízeními, které přenášejí elektrický proud na elektromotor mechanismu.

Jako příklad zvažte funkci tohoto zařízení v systému ochrany před povodněmi, který lze použít jak pro přívod vody, tak pro vytápění.

Takže kromě ventilů obsahuje:

  • Senzory úniku.
  • Řídicí jednotka.
V fotoelementy systému protipovodňové ochrany

Podobný systém funguje takto:

  • Senzory se nacházejí v místech, kde je největší pravděpodobnost akumulace vody v případě záplav.. Princip fungování tohoto zařízení je založen na skutečnosti, že voda zavírá dva kontakty, v důsledku čehož je puls vyslán do regulátoru.
  • Regulátor po přijetí signálu ze snímače odešle elektrickému proudu elektrický proud.
  • Elektrický ovladač opět uzavře ventil a tím blokuje přívod vody. Poté můžete zapnout přívod vody stisknutím tlačítka na krytu měniče.

Podle tohoto principu fungují i ​​jiné systémy s použitím ventilů s pohonem.

Dávejte pozor! Jeřáb s pohonem v systémech ochrany před povodněmi vzniká poté, co uzavírací ventily blokují vodu na vstupu do domu nebo bytu. Použití zařízení místo mechanických ventilů je zakázáno.

Zde jsou možná všechny hlavní rysy ventilů s pohonem.

Závěr

Pohony pro kulové kohouty umožňují nejen dálkově ovládat, ale také je používat v systémech automatického řízení průtoku. Systémy ochrany bydlení před povodněmi se v poslední době staly velmi oblíbenými. Proto je možné je nazvat slibným vynálezem (viz také článek Radiátorový ventil - vše, co potřebujete vědět o tomto ventilu a regulačních ventilech).

Z videa v tomto článku můžete získat další informace o určeném tématu.
