Schéma zásobování vodou: stavíme inženýrské sítě

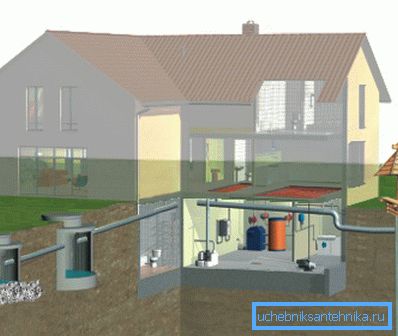

Schémata vodovodních sítí poskytují potřebné životy a řízení zásobování vodou, bez něhož v současné době ani jedno obydlí nemůže dělat. Axonometrická schéma zásobování vodou je hlavním prvkem projektu, na jehož základě je stavba systému. Podíváme se na hlavní typy potrubních kabeláží uvnitř i vně domu a poskytujeme také řadu užitečných tipů těm, kteří se rozhodnou vybudovat síť s vlastními rukama.

Externí sítě a vodní zdroje

Studny a mělké vrty

Centrální zásobování vodou je nejpřijatelnější možností, protože není nutné budovat a udržovat celou síť, stejně jako vyřešit problém těžby vody. Nicméně, ne každý region má takové pohodlí, zejména pokud jde o venkovské domy. Proto je první otázkou, kterou stojí pronajímatel, otázka zdroje zásobování vodou.

Zde je malá volba - můžete realizovat pouze dvě možnosti:

1. Vyvrtejte studnu do tlakové vrstvy (tzv. Artesiánské studny). To je nejpřijatelnější kvalita a provoz, ale také nejsložitější a nejdražší volba pro výstavbu;
2. Vykopat studnu nebo vrtat malou studnu (tzv. Písek). Zde jsou náklady minimalizovány, studna nebo habešská vrata mohou být postavena nezávisle, nejsou vyžadována žádná povolení a speciální vybavení.

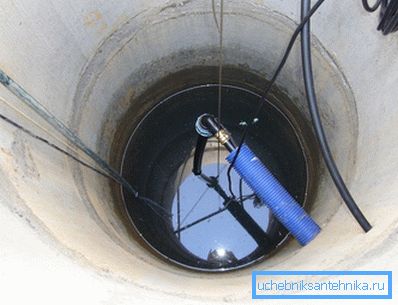

V této kapitole se podíváme na druhou možnost - studnu a mělkou studnu. Ve skutečnosti jsou rozdíly mezi těmito možnostmi omezeny pouze na způsob otevírání vodonosné vrstvy a kvalita vody je v obou případech přibližně stejná. Studna je poněkud bezpečnější díky větší hloubce a uzavřeným ústa.

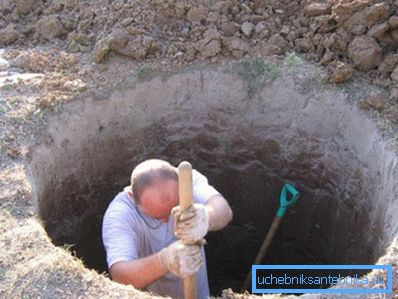

Nejjednodušší je vykopat studnu pomocí železobetonových kroužků: nejdříve lopatka vykopá do plotru mělký otvor, který se vejde do kroužku, pak do něj zavrtá první kroužek, vyrovná se a začne kopat. Při sestupu se na vrcholu přidává následující - a tak dále. Jedná se o nejjednodušší a nejbezpečnější metodu.

Studna na písku také není příliš složitá, ale vrtací zařízení a odborná účast jsou již zapotřebí. Dnes je mnoho nadšenců, kteří takové vrty vrtají samy, navíc někteří z nich dokonce vytvářejí domácí vrtací soupravy, ale to je spíše výjimka než pravidlo.

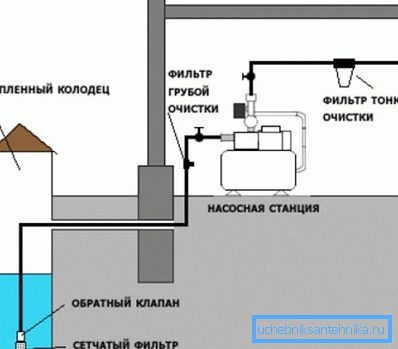

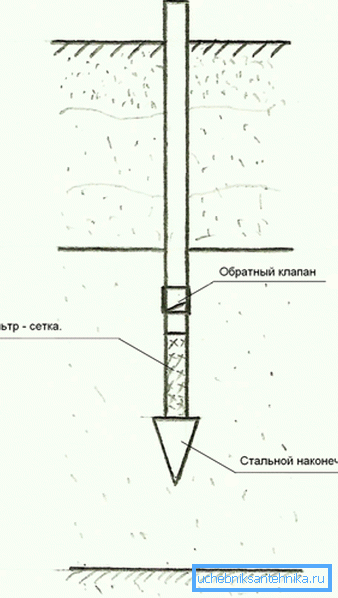

Habešská studna (nebo Habešská studna) je nejjednodušší při samostatné realizaci. Ve skutečnosti je to trubka s ostrým hrotem, který propírá zemi do vodonosné vrstvy. Voda začíná pronikat do otvorů ve stěnách na spodní straně potrubí a pomocí čerpadla může být vytlačena a zaslána do domu.

V studních a mělkých vrtech není voda vysoce kvalitní, protože dochází k výměně povrchových tekutin, zejména při povodních a sezónním tání sněhu. Kromě toho se tloušťka přírodního filtru pohybuje od 4 do 30 - 40 metrů, což není tolik.

Další nevýhodou je poměrně omezený zdroj. Při aktivní spotřebě velké rodiny s farmou může být tento zdroj vyčerpán za 5 až 20 let. Samozřejmě, existuje mnoho příkladů let služeb, ale tato funkce by měla být vzata v úvahu.

Konečně, plytké jamky vyžadují konstantní provoz, jinak jsou posypány a přestanou pracovat. Wells jsou také znepokojení, ale mohou být vyčištěny a re-operoval, ale s vrty to je mnohem těžší dělat.

Dávejte pozor! Studny a studny v písku jsou levné a snadno se staví, ale kvalita jejich vody je velmi žádoucí. Pro použití v potravinách vyžaduje tato voda důkladné čištění a příprava.

Artesian studny

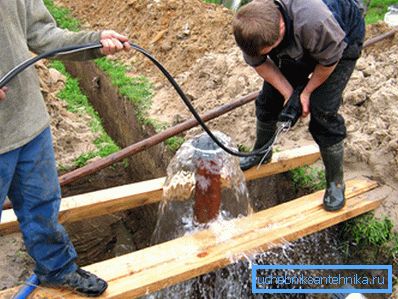

Pokud chcete mít kvalitní zdroj vody - měli byste si vybrat artesiánskou studnu. Tento druh se vyznačuje skutečností, že voda z velké váhy stoupá - 50 - 150 metrů od vápencového vodopádu. Než se dostaneme do tohoto geologického horizontu, tekutina projde obrovskou cestou, postupně se čistí nečistotami a filtruje.

Navíc díky kontaktu s různými typy půd a hornin je mineralizována voda, což je pro naše tělo velmi užitečné. Často mineralizace může být příliš vysoká, ale tento problém je vyřešen chemickým filtrováním.

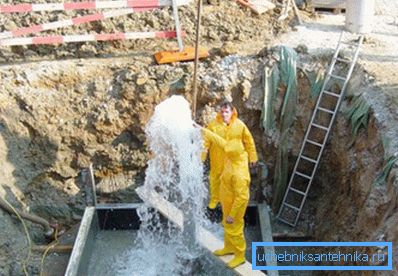

Pro vývoj artézských zdrojů je zapotřebí povolení a práce může provádět pouze specializovaná organizace. Navíc v případě znečištění horizontu budete právně odpovědný vůči státu.

Výhody artesiálních zdrojů:

• Vysoký stupeň čištění vody díky přírodní filtraci. Kapalina prochází velkou tloušťkou horniny různého stupně propustnosti a je zcela čištěna;
• Vysoce kvalitní voda z hlediska minerálního složení. Kapalina je obohacena velkým počtem minerálů přítomných v půdě;
• Ve většině případů jsou vápencové obzory pod velkým tlakem a voda stoupá na samotný povrch. To eliminuje potřebu vážného čerpacího zařízení a zjednodušuje údržbu systému;
• Zdroj hlubokých jezer je prakticky nevyčerpatelný, proto je životnost zdroje mnohem delší než u studny;
• Artezánské studny se vyznačují vysokým výkonem, takže můžete vybudovat jeden bod výroby vody v několika přilehlých oblastech. To výrazně sníží náklady.

Dávejte pozor! Významnou nevýhodou všech artézských zdrojů jsou vysoké náklady na jejich stavbu a potřebu získání povolení od orgánů státní správy a hygienických služeb.

Interní sítě

Tee layout

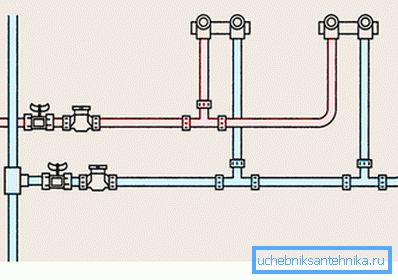

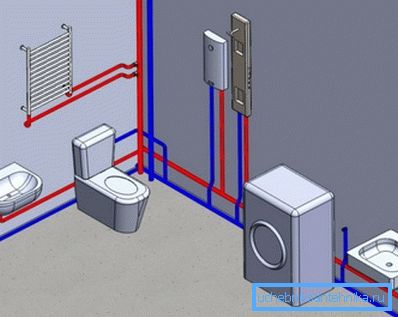

Nejčastějším způsobem distribuce vnitřních potrubí vodovodního systému je postupný nebo tee obvod. To se liší tím, že všechna zařízení jsou zapojena do série.

Systém je obvykle organizován takto:

1. K dispozici je horká a studená voda stoupačka, který je připojen přímo k hlavní linii;

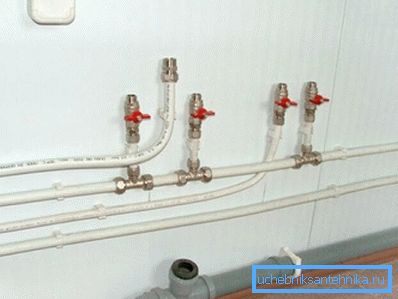

2. Horizontální potrubí nebo lehátka se oddělují od stoupacího potrubí na každém patře přes odpaliště. Nejčastěji používané spodní kabely, když je lehátko na podlaze nebo v potěru;
3. Dále z lehátka, přes odpaliště, se potrubí potrubí odvádí do každého zařízení.

Dávejte pozor! Při takovém uspořádání potrubí bude spotřeba stavebních materiálů minimální. Objem instalace je rovněž malý, náklady na projekt budou nižší.

Existuje však jedna hlavní nevýhoda: při současném zapnutí dvou nebo více přívodů vody (kohoutek v kuchyni a sprchový kout v koupelně) dojde ke značnému poklesu tlaku vody, do každého zařízení se dostane méně kapaliny. Také na nejvzdálenějších jeřábech bude tlak podstatně nižší než tlak, který se nachází u stoupačky.

Tato vlastnost není tak důležitá pro malé domy nebo městské byty. V případě velkých domů a chalup s mnoha místnostmi a koupelnami bude tato nevýhoda znatelná a sníží se komfort provozu zásobování vodou.

Kabeláž sběrače

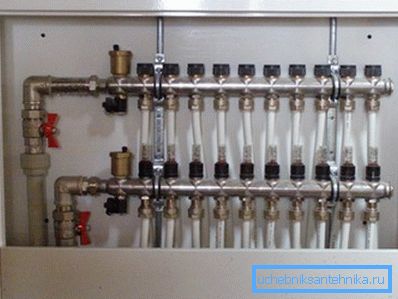

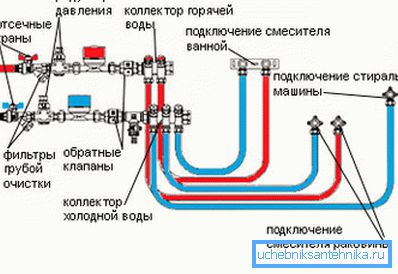

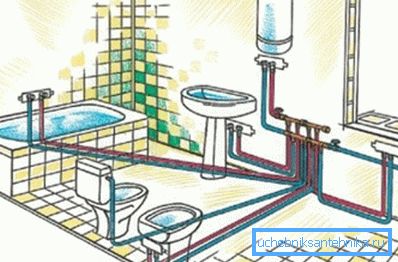

U velkých domů a vícepokojových bytů s několika koupelnami se častěji používá kolektorové rozvody vodovodů. To se liší v tom, že vložka ze stoupacího potrubí ke každému sanitárnímu zařízení je oddělená.

V důsledku toho, když jsou současně zapnuty dva nebo více ventilů, nedochází k výraznému poklesu tlaku v systému. V případě velkého počtu obyvatel a velkých částí místnosti je tato vlastnost důležitá a dokonce rozhodující při výběru systému zásobování vodou.

Další výhodou systému s kolektorem je schopnost odpojit jakékoliv zařízení od přívodu vody bez přerušení dodávky tekutiny do ostatních míst přívodu vody. V případě poruch a oprav, stejně jako výměna instalatérských zařízení je tato vlastnost velmi důležitá.

Nevýhody takového systému zahrnují následující vlastnosti:

• Pro realizaci systému je zapotřebí mnohem většího množství potrubí, tvarovek a dalších zařízení;
• Výstavba systému je složitější a časově náročnější;
• Vyžaduje kolektor a sanitární skříň. Někdy se místo šatny používá suterén nebo samostatná místnost;
• Okruh vyžaduje použití redukčního ventilu.

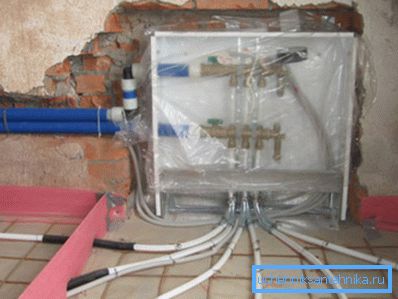

Můžete také poznamenat, že výuka zahrnuje použití dražších plastových trubek. Navíc musí být někde skryto velké množství horizontálních lehátek, a to vyžaduje buď speciální dekoraci, nebo stínování na zeď. Můžete také skrýt trubky v podlahovém potěru během hrubého dokončení.

Dávejte pozor! Instalace s kolektorem má vyšší konstrukční náklady a složitost. U velkých domů a chat je však lepší alternativa.

Závěr

Instalatérský systém může být organizován různými způsoby. Po přečtení článku budete schopni určit, jaký je nejlepší schéma sběrače nebo tee-line u akvaduktu, a také zvolit vhodný zdroj vody. Video v tomto článku vám pomůže uvést do praxe projekt domácího zásobování vodou.
