Schéma zásobování vodou: několik možností pro všechny

Zdá se, že velmi vážným podnikem je vykopnout studnu a zajistit její normální fungování. Je zapotřebí hodně práce. Ale to je právě to, co budou "květiny". "Bobule" je skutečná práce, začne až později, když začnete realizovat svůj plán zásobování vodou, zde potřebujete skutečné dovednosti a určité náklady.

Hlavní body

Kromě toho, pokud se taková práce nepředpokládá předem, je odsouzena k vážným potížím při provádění:

• nejprve, celý systém dodávek vody bude muset být předem promyšlen, a to i ve fázi návrhu domu;
• za druhé, Je nutné propojit tento plán s již stanoveným místem vykopání studny;
• za třetí, při vytváření studny je nutné opatřit kohoutek ve stěně studny, která pak půjde do domu; je třeba mít na paměti, že odstranění a samotné těsnění musí být nutně pod úrovní zmrazování půdy v chladné sezóně a toto je další malá studie.

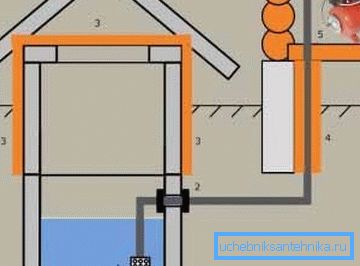

Pokud budou všechny tyto nuance pečlivě promyšleny a implementovány, implementace projektu bude mnohem jednodušší a v jednoduché verzi bude vypadat podobně jako na obrázku "A":

• 1 - ve vrtu je filtr se zpětným ventilem, vestavěným nebo vnějším;
• 2 - systémy pro utěsnění výstupu potrubí ze studny; doporučujeme vám věnovat pozornost dokonalé kvalitě utěsnění tohoto výstupu;
• 3 - izolace horní části studny; nemusí být povinnou, ale vysoce doporučenou součástí celé struktury;
• 4 - izolace celého vnějšího potrubí; je velmi důležité a v žádném případě nedoporučuje, aby se zanedbával;
• 5 - čerpací zařízení již v budově; Všimněte si, že je to vlastnost tohoto schématu, často je čerpadlo instalováno v samotné studně, což bude jasně demonstrováno níže uvedenými diagramy.

Schéma je složitější s velmi důležitým doplňkem

Přímé čerpání vody přímo do vodovodního systému domu se nedoporučuje, je nutné instalovat kolektor vody ve formě nádrže o objemu 40 až 60 litrů, který mimo jiné zajistí napájení domu v případě nepředvídaných situací.

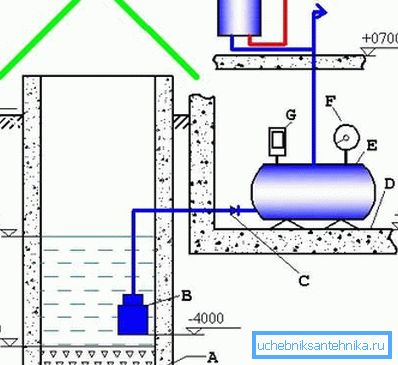

Taková schéma s nádrží může mít následující prvky:

• A - nejlépe vrstva štěrku - křemík, což je výborný přírodní filtr;
• B - ponorné čerpadlo; zde je čerpadlo přímo v studně, na rozdíl od předchozího schématu;
• C - zpětný ventil; ale tento prvek je odvozen od studny;
• D - celá schéma je postavena na třech úrovních: studna - suterén domu - samotná místnost; zde "D" je podlaha suterénu;

• E - nádrž na sběr vody;
• F - manometr - základní prvek řízení tlaku;
• G - tlakový spínač - a to je již nutné pro nouzové ukončení napájecího systému v případě maximální ztráty nebo silného zvýšení tlaku;
• H - ohřívač vody jako součást systému již u spotřebitele.

Dobrá rada! Při navrhování systému nezapomeňte zvážit užitečnou vlastnost prezentovaného schématu s nádrží - zde jsou úrovně umístění všech prvků. Je tedy zřejmé, že hloubka studny je 6 metrů, vrstva štěrku je v dolní části 50 cm, ke vodě zhora je 3 metry a podlaha suterénu je v hloubce 2,5 metru.

Zvláštní pozornost věnujeme - čerpadlo je ve vzdálenosti 1,5 m od štěrku - to je docela hodně, pro normální fungování čerpadla doporučujeme jej instalovat ve výšce 70-80 cm od dna.

Pokročilé obvody pro všechny příležitosti

Za prvé, zvážit schéma, ve kterém velmi vybíravý postoj k čistotě dodávané vody, a to je vždy vítané. Nicméně má jednu nevýhodu, která se může zdát významná.

Třístupňový čistící okruh

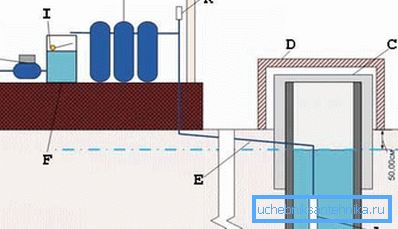

Představujeme další možnost dodávky vody, která se skládá z:

• A - ponorné čerpadlo;
• B - zde je hladina podzemní vody;
• C - izolace; často používané desky pěny 10 palců;
• D - studna studny pro ochranu proti úlomkům a dešti;
• E - instalace s topným vodičem 100 W; velmi důležitou, ale i nákladnou součástí systému, vzhledem k tomu, že cena elektřiny pro neustálé vytápění je od října do dubna;

• F - nádrž na vodu;
• G - další silnější čerpadlo ve formě plnohodnotné čerpací stanice;
• H - klepnutím na spotřebitele;
• I - plovákový mechanismus pro řízení provozu ponorného čerpadla; že provoz čerpadla není monitorován tlakem v systému, ale hladinou vody v zásobní nádrži; když hladina v nádrži dosáhne mezní hodnoty, čerpadlo v vrtu přestane pracovat;
• J - systém čištění vody; Ve skutečnosti pouze vícestupňové systémy poskytují skutečný účinek na čištění vody, přičemž každá etapa je zodpovědná za jeho úlohu přinést vodu do pořádku;
• K - zpětný ventil.

Přiznejme následující úvahu nevýhody předložené schématu:

• můžete vyvrtat studnu na místě studny a zajistit vodu pro své místo;

• ale dobrá a výhodná studna - voda je vám k dispozici nepřetržitě a s vlastními rukama; můžete dodávat vodu do domu buď potrubím, nebo ho vzít ze shora, který se nazývá "starým způsobem" - kbelík; tato příležitost je velmi užitečná k odchodu;
• na uvedeném schématu je tato možnost vyloučena díky úplnému zablokování výstupního otvoru v horní části ohřívačem; To by mělo být považováno za drobnou nevýhodu schématu.

Zaměřujeme se na ochranu

Ochrana všech prvků systému zásobování vodou před zamrzáním, pokud jde o dodávku ze studny, je velmi důležitá.

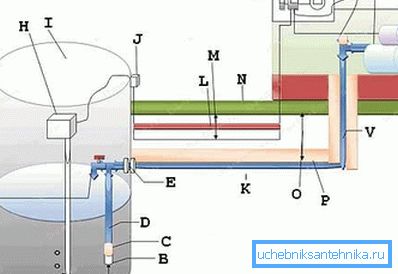

Následující schéma může sloužit jako příklad v tomto ohledu:

• A - tato vzdálenost od filtru by neměla být menší než 50 cm;
• B - sítový filtr;
• C - zpětný ventil;
• D - potrubí;
• E - pečlivě uzavřený výstup ze studny;
• F - odvod tepla a odvodu vody jako součást ochranného mechanismu;

Dobrá rada! Bezpečnostní odvodnění vody ze systému je velmi důležité, ale často se provádí nahoře, na zemi v blízkosti studny. Pokud vyberete tuto možnost, doporučujeme vám, abyste co nejvíce odtáhli ze studny a nejlépe vybavený ochranný hliněný zámek kolem studny.

• G - izolační desky; možná oteplování na tomto místě je nadměrnou mírou ochrany;
• H - kompresor s provzdušňovací funkcí; prvek ochrany pronikl do schématu i zde - provzdušňování vody, saturace kyslíkem, jedna z nejúčinnějších metod čištění oxidací nečistot, především kovy; oxidace se shromažďuje na dně ve formě sraženiny, která se musí shromažďovat;
• Já - dobře;

• J - zásuvka elektronického řídicího systému - úkoly vyžadují;
• K - ohřívaný potrubí;
• L - ochrana elektrických kabelů;
• M - kabel je položen v hloubce 50-70 cm;
• O je hloubka zamrznutí půdy; poznamenejte si nevýhodu schématu - potrubí by mělo být položeno 20-30 cm pod úrovní zamrznutí;
• P - izolace; jak ukazuje praxe, takže organizovaná tepelná izolace nedává požadovaný účinek, je lepší přímo ohřát potrubí;
• Q - automatický vypínací systém pro 6-10 ampérů;
• R je prvek systému vypnutí již při 25 A;
• S - topný kabel;
• T - čerpací stanice;
• V - potrubí; doporučený průměr - 32 mm;
• U - uzemnění, které by nikdy nemělo být zapomenuto.

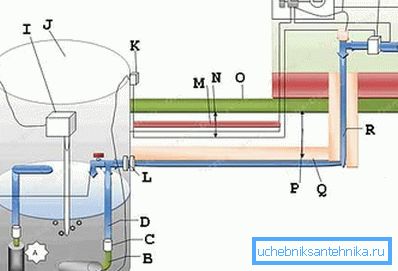

Řešení problému umístění ponorného čerpadla

Správné umístění vrtu ponorného čerpadla pomůže zajistit správný přívod vody a jeho kvalitu. Když mluvíme o správném umístění, máme na mysli vzdálenost čerpadla od dna studny - měla by být minimálně 50 cm a ideálně 60-70.

Pokud je čerpadlo umístěno dolů, zvýší se usazeniny ze dna, které budou proudit do potrubí a tím sníží kvalitu vody.

Níže uvedený diagram představuje dvě možnosti pro umístění ponorného čerpadla:

• A - vertikální umístění, kdy to dovoluje hladina vody v jímce a rozměry čerpadla samy o sobě, nejvýhodnější umístění;
• B - horizontální umístění; použije se pouze v případě nedostatku vody ve vrtu a vzdálenost do spodní části 15 cm, kterou určili vývojáři, musí být považována za nepřijatelnou, ale často se s tím nemusíte dělat nic; Pouze jeden závěr - s největší pravděpodobností primární příchozí voda bude bledý a budete muset nainstalovat další filtry.

Jednotlivé prvky systému jsou:

• A - to je problémová vzdálenost 15 cm;
• B - v této situaci je nutné použít flexibilní hadici o průměru 1 palce;
• C - zpětný ventil;
• D - 32 mm potrubí;
• E - již je vzdálenost 50 cm a to je normální;
• F - výpustný a bezpečnostní vypouštěcí ventil;
• G - izolace;
• H - elektrická zásuvka - vždy využívá elektrickou energii na volném prostranství způsobuje problémy s ochranou před expozicí životního prostředí;

• I - kompresor s provzdušňovací funkcí;
• J - dobře;
• Zásuvka K;
• L - výstup z studny, kvalita připojení by neměla způsobit žádné stížnosti;
• M - ochrana kabelu;
• O - samotný kabel, který se doporučuje položit v hloubce 50-70 cm, ale odpovídá této úrovni s hloubkou zamrznutí půdy;
• P je hloubka pronikání mrazem;
• Q - izolace;
• R - 32 mm potrubí;
• S - uzemnění;
• T - automatický kork pro 3-6 A;
• V - zástrčka 25 A;
• U - topný kabel;
• W - tlakový spínač.

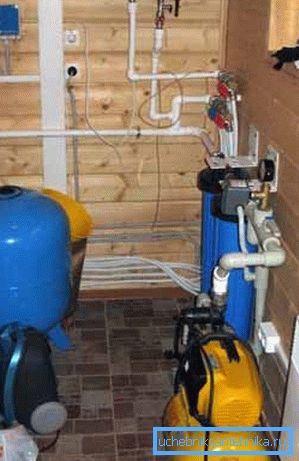

Nezapomeňte na dům

Nezapomeňte, nakonec, kvůli kterému se začalo celý rozruch - kvůli dodávce vody doma.

Níže je schéma, které odhaluje nuance spojení z tzv. Spotřební strany:

• 1 - vypouštěcí ventil, který musí být umístěn pod filtrem a čerpací stanicí, náklady na chybu jsou jednoduché - nízké nebo žádné tlaky vody vůbec;
• 2 - trojitý výstup z hrubého filtru;
• 3 - hrubý filtr;
• 4 - trubka z nerezové oceli o tloušťce 1 palce a délce 15-20 cm;
• 5 - hydroakumulátor;
• 6 - motor a čerpadlo s redukčním ventilem;
• 7 - tlakový spínač s manometrem;
• 8 - jeřáb otočen s ústy nahoru;
• 9 - nálevka vložená do ventilu - musí být nad výstupem čerpadla;
• 10 - klepnutí, které umožňuje blokovat linku z ohřívače;

• 11 - jemný filtr s manometrem a vypouštěcím ventilem;
• 12 - vypouštěcí ventil; Dávejte pozor na tuto funkci obvodu - použití pojistek z nouzových situací - vypouštěcí ventily jsou velmi užitečné a důležité;
• 13 - pojistný ventil;
• 14 - vypouštěcí ventil, jeho účel - uvolnění systému před nástupem chladného počasí;
• 15 - sací hadice;
• 16 - stažení z nerezové oceli pod úroveň zmrazování půdy;
• 17 - odvzdušňovací ventil;
• 18 - směšovač teple a studené vody;
• 19 - zpětný ventil;
• 20 - 50 litrový kotel;
• 21 - vypouštění vody ze systému.

Kolektor studené vody

Jakýkoli systém přívodu vody - hmotnost konektorů a kolektorů. Níže je uveden příklad kolektoru pro distribuci studené vody dodávané ze studny.

Sběrač horké vody může vypadat stejně:

• A - do umyvadla;
• B - ke sprchovému mixéru;
• C - na toaletu a pračku;

• D - do kuchyně;
• E - kolektorová trubka 32 mm (a 25);
• F - linka z filtru;
• G - vedle ohřívače.

Sběrné potrubí je dodáváno na 4 zásuvkách, ačkoli samozřejmě můžete zvýšit jejich počet podle vašeho uvážení, ani nezapomínejte jen na odpovídající nárůst napájecího tlaku.

Závěry

Ano, život začíná až po dokončení práce na studně. Teď budu muset rodině prokázat, že po ulici nemusejí běžet po vodě po celou dobu. Abychom to udělali, převzali jsme z studny plnohodnotný systém zásobování vodou, který vyžaduje velký předpoklad a práci.

Ujistěte se, že v tomto článku sledujete další video, které vám pomůže při výběru potřebného schématu s přihlédnutím k vašim preferencím a provozním podmínkám.
