Šachtová šachta: funkce zařízení a hlavní typy

Šrafové šachty, přestože nejsou složité a nákladné, stále plní spíše důležitou funkci. Zavírají lumen studny, zabraňují průniku srážek a nečistot do vnitřku a současně chrání lidi a domácí zvířata před padáním do díry.

Samozřejmě je nutné vybrat šrafy podle toho, jaké úkoly budou provádět a jaké zatížení plánujete vystavit. A protože moderní průmysl vyrábí tyto díly v rozsáhlém rozsahu, tento článek pomůže porozumět všem dostupným možnostem.

Moderní průmysl vyrábí mnoho produktů tohoto typu.

Účel a rozmanitost

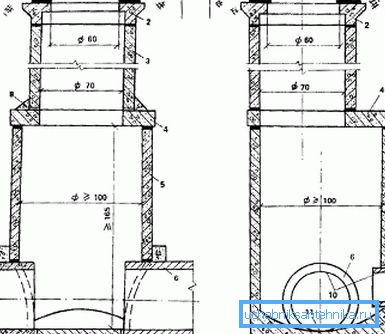

Konstrukce inspekční studny

Dobře design

Pro co nejúčinnější fungování instalatérských, kanalizačních a jiných komunikačních systémů je nutný přístup do podzemních potrubí a vodičů. A aby byl zajištěn přístup po celém proudu, jsou instalovány tzv. Kontrolní vrty - vertikální hřídele, do kterých můžete posoudit stav, upravit nebo opravit komunikaci.

Typická studna se skládá z následujících prvků:

  • Pracoviště. Nachází se v dolní části a obsahuje trubky a kabely, stejně jako kameru, ve které může být člověk přítomen během práce. Plnohodnotná dílna je vybavena pouze prohlídkovými vrty hlavních dálnic, zatímco v malých sítích (např. Plytké kanalizace soukromého domu), aby se šetřily peníze, se snaží bez nich.
  • Hřídel je vertikální kanál, který spojuje komunikaci nebo pracovní prostor s povrchem. S velkou hloubkou (od 2 m a více) lze doplnit stacionárním žebříkem.

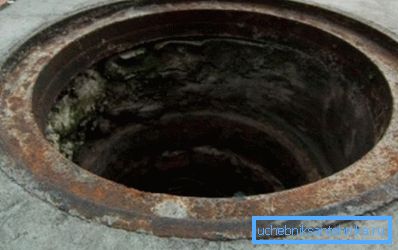

Kontrola hrdla hrdla dobře
  • Šachta - poskytuje přístup do vnitřku studny. Ve většině případů se skládá ze dvou částí: stacionární krk, pevně uložený v horní části hřídele a odnímatelný kryt.
  • V některých studních má krk složitější strukturu a je opatřena dvěma kryty - ochranou a uzavíráním. Blokovací zařízení má poměrně malou hmotnost, má však vysokou mechanickou pevnost a je vybaveno sofistikovaným zámkem. Nejčastěji jsou ocelové uzamykací uzávěry instalovány na jamkách kabelových sítí, aby se zabránilo krádeži neželezných kovů. (Viz také článek Obal pro studnu: jak nainstalovat.)
Navrhněte kryt se zámky po stranách

Požadavky na šachty

Spolehlivost celého systému závisí na konstrukci krytu šachty.

Tento prvek se zpravidla vyznačuje tím, že:

  • Vysoká mechanická pevnost, která odolává intenzivnímu zatížení chodců a provozu. Aby nedošlo k poškození, jsou tyto díly vyrobeny z litiny, polymerů, železobetonu atd.
  • Významná hmotnost, téměř vylučující spontánní otevírání.

Dávejte pozor! Modely charakterizované nízkou hmotností jsou nutně vybaveny komplexními otočnými zámky.

  • Hladká strukturovaná plocha, která zajišťuje přilnavost podešví obuvi a pneumatik k krytu poklopu. Hladké poklopy se téměř nikdy nedělají, s výjimkou modelů, které jsou navrženy pro zapuštěnou montáž pod vrstvu povlaku.
  • Vysoký stupeň těsnosti k ochraně obsahu studny před vlhkostí. Některé víky vytvářejí speciální otvory pro otevírání, ale to je povoleno pouze při vybavení vodovodů a kanalizací.
  • Tvar víka je obvykle rovnoměrný nebo konvexní. Použití konkávních částí je iracionální, protože v tomto případě se poklop stává místem akumulace dešťové vody a v zimě - sněhem a ledem.

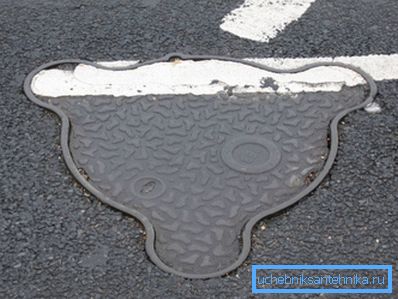

Netradiční design

Vlastnosti uzamykacího mechanismu

Ve většině případů není uzavírací spojení víka s krkem obtížné. Jeho hlavním úkolem je zabránit spontánnímu otevírání pod tlakem nohy nebo kola a také upevnění víka v krku a zabránění jeho pohybu.

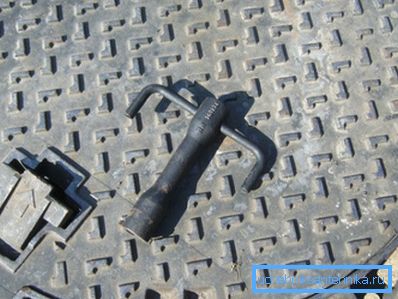

Jeden typ zámku

Tyto sloučeniny jsou zpravidla dva typy:

  • Liatinové a polymerní pískové díly jsou vyráběny s bočními výčnělky, které při uložení zapadají do odpovídajících drážkování na krku.
  • Výrobky z plastu mohou být opatřeny závitovým připojením a dodatečně vybaveny sklopnými držadly.

Dávejte pozor! Podrobnosti z železobetonu mají často tvar silně zkráceného kužele a fungují podle principu zástrčky bez jakýchkoliv upevnění.

Klapky, které jsou instalovány na vrtech s telefonními dráty nebo elektrickými kabely, mohou být také vybaveny pojistným mechanismem:

  • Nejběžnější zámky jsou typu vlajky, ve které ocelové výčnělky tvoří háček mezi krkem a víkem.
  • Méně častěji se používá závitové spojení se šroubem, který má tajemství.
  • Nejspolehlivější je však expanzní mechanismus, který zablokuje víko v krku.

Jiné návrhy mohou být také použity v zahraničí a některé z nich naleznete na fotkách v našem článku.

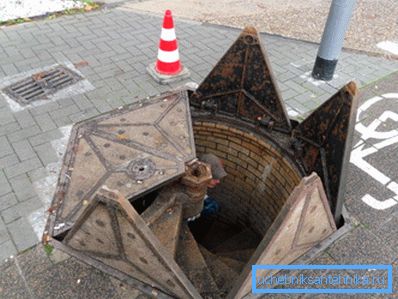

Nejvíce originální provedení uzamykací části

Klasifikace lomy

Aby měli všichni možnost zvolit šraf podle potřeb určité situace, bylo pro klasifikaci těchto částí vytvořeno několik možností. Nejoblíbenější je klasifikace podle třídy zatížení.

Podle tohoto dokumentu jsou poklopy rozděleny na:

  • Lehké (plné a malé velikosti) - lze použít v pěších zónách, zelených prostorech a soukromých domácnostech.
  • Média - používají se na parkovištích a chodnících.
  • Heavy - jsou instalovány na vozovkách se střední a vysokou intenzitou provozu.
  • Těžký kufr - používá se na meziměstských dálnicích s vysokou dopravou.
  • Velmi těžké - montované do skladů, letišť, přístavů atd.

Kromě toho jsou šachty šachet rozděleny do několika kategorií v závislosti na materiálu výroby. Právě tato klasifikace věnujeme následující části článku.

Litinová konstrukce

Specifikace podle GOST

Kreslení z velikostí určujících GOST

Nejčastější jsou dnes litinové struktury. GOST na litinových šachtách pro šachty zajišťuje splnění následujících požadavků:

  • Konstrukce, které vyhovují této normě, by měly být vhodné pro jednu ze čtyř velikostí: lehké, těžké, těžké kmeny a opravy. Hmotnost výrobků musí odpovídat jejich druhu.
  • Každá čepice musí být označena podle určeného účelu. Hlavní symboly značení jsou: B - systémy zásobování vodou, K - kanalizační sítě, D - požární hydranty, D - systémy pro dešťovou vodu.
  • Povrch krytu by měl být žebrovaný. Žebra mohou být buď vlnitá nebo tangenciální (viz výkresy a schémata pro výrobek).

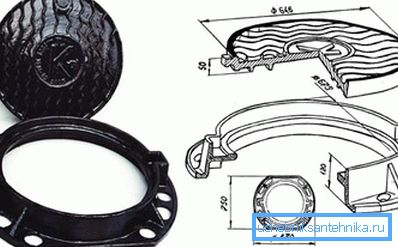

Schéma a rozměry litinového poklopu s víkem
  • Krky jsou vyrobeny vstřikováním z litiny značky СЧ15 a výše. Pro výrobu obalů použitých surovin není nižší než SCh45.

Dávejte pozor! Pokud konstrukce zajišťuje vybavení gumového těsnění, pak podle GOST 3634 - 99 jeho tvrdost nesmí být menší než 40 jednotek.

Klady a zápory

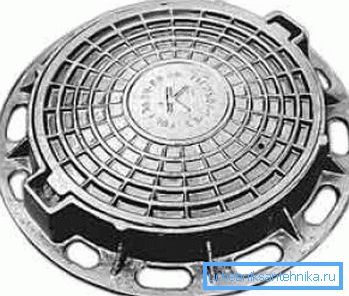

Těžký výrobek

Výhody litinových poklopů jsou zřejmé:

  • Materiál může odolat zatížení až 75-80 tun.
  • Při dodržení výrobní technologie je zaručena trvanlivost výrobku.
  • Teplotní deformace masivních kovových součástí jsou minimální.

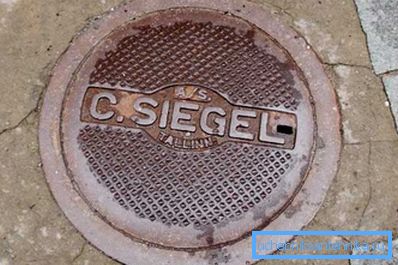

Fotografie produktu, který sloužil více než sto let

Nevýhody jsou také přítomny:

  • Vysoká cena
  • Značná váha a v důsledku toho - potíže s pohybem krytu.
  • Možnost vzniku elektrického proudu v kontaktu s kovem.
  • A co je nejdůležitější, tyto poklopy systematicky ukrást a projít do hutě.

Polymerní pískové výrobky

Výroba

Jako alternativu k litým litinovým konstrukcím dnes je navrženo použít poklopy z polymer-pískového materiálu.

Tyto výrobky jsou vyráběny podle následujícího schématu:

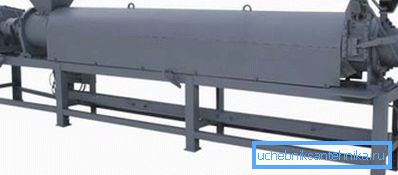

Kompozitní stroj
  • Polymerní suroviny s vysokou pevností se zahřívají na teploty vyšší než 300 ° C0 S dosažením maximálního obratu.
  • V roztaveném polymeru je olovo pečlivě promícháno křemenný písek, stejně jako barviva a stabilizační přísady.
  • V závislosti na použitém pigmentu může být výrobek zelený, červený, oranžový - obecně může být neviditelný na pozadí povlaku a kontrastuje s tím, že přitahuje pozornost.
  • Výsledná směs se míchá až do homogenní hmoty.
  • Kovová výztuž je uložena ve zvláštních tvarech. Tloušťka výztužných tyčí do značné míry určuje pevnost výrobku.

Dávejte pozor! Přítomnost výztuže usnadňuje hledání poklopů skrytých pod sněhem a ledem. Chcete-li najít šachtu na ledové cestě, stačí použít nejjednodušší detektor kovů.

  • Směs polymer-písek se nalije do vyztužené formy, po níž je část zaslána do lisovacího úseku s dalším sušením.
  • Hotový výrobek je odstraněn a podrobován dokončení zpracování - vyrovnání okrajů, odstranění otřepů apod.

V závislosti na tloušťce polymeru a průměru vyztužovací tyče jsou poklopy polymer-písek rozděleny do několika kategorií:

Polymerní pískové výrobky
  • Lehký - váží ne více než 45 kg, vydrží až 3 tuny. Optimální volba pro většinu osobních pozemků a soukromého majetku.
  • Střední - mají téměř stejnou hmotnost, ale díky použití tlustší výztuže vydrží zatížení až 6 tun. Může se vejít na silnicích s nízkým provozem.
  • Těžké - váží více než půl centra, "drží" až 15 tun. Jsou téměř plnohodnotnou náhradou za litinu na silnicích.

Výhody a nevýhody

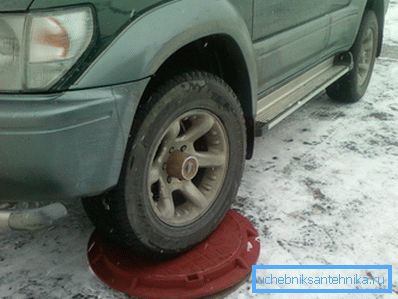

Zkouška pevnosti

Tento typ výrobku má několik výhod:

  • Ložisková kapacita je docela dostačující pro použití ve většině situací.
  • Vzhledem k relativně malému objemu potahů lze snadno namontovat rukama.
  • Sofistikovaný design usnadňuje otevření a zavření poklopu.
  • Na rozdíl od kovových výrobků se víko a krk navzájem "nelepí", a to ani při tvrdém mrazu.

Dávejte pozor! Dodržování rozměrové mřížky v lisovací fázi umožňuje dosažení maximální těsnosti šachty.

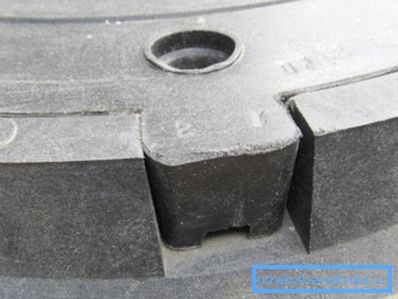

Víko se hodí do krku velmi přesně
  • Materiál (polymer-pískový kompozit s přísadami) není vystaven hnilobě a korozi a není deformován ani při ostrých změnách teploty.
  • Šrafování je zcela odolné proti mrazu, protože směs při nižších teplotách neztratí pevnost.
  • Náklady na výrobky jsou také nižší než náklady na výrobu litiny. To je vysvětleno jednoduchostí technologického procesu: výroba nepotřebuje pec schopnou tavení kovu.

Hlavním přínosem je však nedostatek zájmu ze strany vetřelců. Kradení takových výrobků nemá smysl, protože obsahují minimální množství kovu. A je velmi obtížné ho extrahovat z polymerního monolitu.

Pokud jde o mínusy, probíhají také:

  • U silnic s extrémním zatížením je lepší vybrat si litinu. V žádném případě nebyla dosud uskutečněna hromadná výroba polymerních poklopů o nosnosti více než 50 tun.
  • Trvanlivost naplněného polymeru je také nižší než kov. Pokyn připojený k většině těchto výrobků zaručuje servis po dobu 20 let. Pravidlo je ve skutečnosti toto období mnohem vyšší, ale po 40 letech bude muset být změněna. Co se týče výrobků ze železa, dnes v některých místech jsou ty, které byly ještě obsazeny během "NEP", dokonale sloužit.

Jiné odrůdy

Samozřejmě, seznam použitých částí není omezen na tyto dvě odrůdy.

Mezi nejoblíbenější patří kromě litiny a polymerního písku také plastové a železobetonové poklopy:

  • Plastové konstrukce jsou vyrobeny z technopolymerů na bázi PVC. Nejběžnější metodou je vstřikování.
  • Výhody plastových konstrukcí poklopů zahrnují nízkou hmotnost a relativně nízké náklady.
  • Současně značná elasticita a vysoká křehkost při nízkých teplotách omezují použití těchto výrobků. Nejčastěji se používají v zahradních pozemcích a jsou instalovány tam, kde prakticky nikdo nechodí.

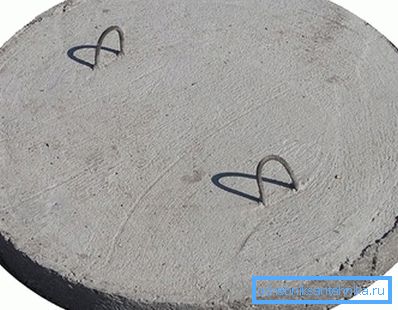

Plochý betonový disk se sponami
  • Konstrukce z železobetonu s ocelovou výztuží se používají poměrně často. Mají dobrou bezpečnost, protože mohou být instalovány na staveništích a jiných podobných objektech.
  • K vyjímání části z krku se používá ocelová konzola, která je ve výrobním stupni svařena na výztužnou klec.
  • Klíčové nevýhody betonových výrobků - neestézní vzhled a obtížnost při montáži s krkem. Ve většině případů se používá jako dočasné opatření betonový "korok", například k zablokování otvoru ve vrtu při krádeži pravidelného litinového poklopu.

Závěr

Na vašem webu může být použita šachta z polymerových pískových šachet, spolu s plastovými a litinovými výrobky. (Viz také článek Plastové víčko pro studnu: jak si vybrat.) Je důležité vybrat si model, který nejlépe vyhovuje úkolům, které mu byly přiděleny.

Výrobky z železobetonu by však měly být používány pouze ve stadiu výstavby: nevypadají příliš hezky a pravidelně zaklapnou na vyčnívající hranu. Podrobnější přehled o popsaných podrobnostech naleznete v tomto článku.
