Ruční čerpadlo pro hlavní rozdíly a typy zařízení

V současné době je naprostá většina zdrojů vybavena elektrickým zařízením pro čerpání vody a ruční čerpadla pro studny jsou poměrně vzácné. Mezitím je tento typ zařízení perfektní jako záložní volba v případě výpadku elektrické energie a jako hlavní typ přívodu vody na pozemku.

Každý ví, že katastrofy způsobené povětrnostními vlivy a zhroucení zařízení mohou zanechat celé oblasti bez elektřiny, v takovém případě ruční čerpadlo slouží jako záruka, že nebudete mít žádné přerušení.

Typy a vlastnosti zařízení

Ve skutečnosti možnosti ručních zařízení pro čerpání vody nejsou tak hodně, většina z nich se liší v konstrukčních rysech a konfiguraci uzlů, které se používají. Princip fungování je pro všechny přístroje stejný, ale liší se v závislosti na hloubce, z níž bude voda odebírána.

Čerpadla s písty

Jak víte, tento typ zařízení je nejvhodnější pro vrty typu Abyssinian, ale může být také použit ve vodovodních přívodech odlišné konfigurace. Hlavní výhodou těchto zařízení je jednoduchost a spolehlivost..

A pokud máte malou sadu vybavení, nářadí, pokud chcete, můžete vytvořit ruční vodní čerpadlo pro studnu s vlastními rukama. Musíte přiznat, že je nepravděpodobné, že sami budete moci vytvořit jiný typ zařízení.

Zvažte podrobně všechny funkce tohoto návrhu:

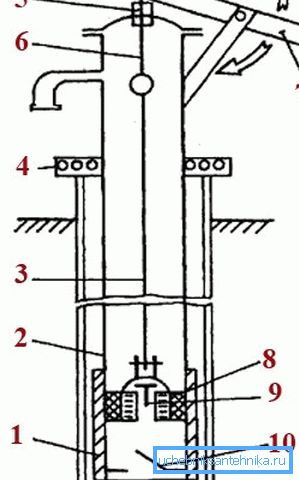

• Voda je odvedena z vodonosné vrstvy skrze přívod vody 1. V závislosti na druhu studny se jedná o hru s filtrem (habešský vrt), síťový filtr nebo plastový filtr.
• Potrubí 2 vede k povrchu země. Jeho průměr a délka se mohou lišit, ale je třeba si uvědomit, že musí splňovat následující požadavky: vzhledem k tomu, že čerpadlo nasává vodu, stěny potrubí musí být tuhé. Nejlépe fit kov nebo plast.
• Pokud bude ruční čerpadlo používáno paralelně s elektrickým čerpadlem, pak před čerpacími sloupky je nutné oddělit potrubí, kterým voda proudí do domu.
• Dalším důležitým detailem při současném používání dvou typů zařízení je kohout na větvi. Když pumpujete vodu ručně, musí být uzavřena, jinak voda bude ve dvou směrech a budete muset hodně pumpovat. Ale nejjednodušší způsob, jak dát zpětný ventil, a nemusíte neustále blokovat linku.
• Dále přichází tělo ručního čerpadla, ve kterém jsou umístěny všechny hlavní pracovní díly.

• Diskový ventil 5 pracuje takto: Když píst stoupá, vytváří pod ním vakuum, čímž se membrána otevírá a celý prostor je naplněn vodou.
• Válec 7 je hlavní čerpací jednotka, která, pohybující se nahoru a dolů, pumpuje vodu přes dva ventily.
• Pístový ventil 8 je umístěn nahoře a pracuje podle následujícího principu: píst, který se pohybuje dolů, tlačí na vodu, který uzavírá ventil 5, také otevírá pístový ventil a prostor je naplněn vodou. Když se mechanismus pohybuje nahoru, stejná síla vody uzavírá ventil 8 a kapalina je stlačena do nádoby nebo okamžitě vylévá.
• Kapacita 10 může nebo nemusí být v návrhu, to vše závisí na charakteristikách použití.
• Píst se pohybuje pomocí tyče 9, která je spojena závěsem s vyvažovačem, který také slouží jako rukojeť pro práci.

Jak vidíte, základní principy fyziky jsou základem fungování tohoto mechanismu. V návrhu není nic komplikovaného, ​​takže je tak spolehlivé a nenáročné.

Je třeba poznamenat, že je možné použít pístové čerpadlo s hloubkou vody nejvýše 10 metrů, jinak by vakuum vytvořené zařízením nestačilo na zvedání vody. (Viz také článek Připojení čerpací stanice ke studni vlastními rukama.)

Čerpadlová čerpadla

Tento typ zařízení se v mnoha směrech podobá předchozímu, ale existují strukturální rozdíly, díky nimž tato čerpadla mohou čerpat vodu z velkých hloubek. Jejich hlavní výhodou je umístění čerpacího mechanismu, je to nahoře, takže hloubka na tom nezáleží.

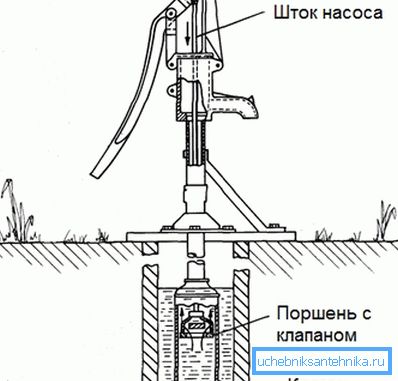

Zvažte princip fungování tohoto zařízení:

• Válec čerpadla 1 je umístěn na samém spodku konstrukce, hlavní věcí v tomto uzlu je pevnost a geometrická správnost.
• Válec je připojen k vodovodnímu potrubí, které vede na samotný povrch, kde je pevně připevněno na pouzdře studny nebo na betonové stěně studny se speciální svorkou.
• Trubka k povrchu je sada tyčí 3, se kterou se síla přenese do mechanismu.
• Tyče jsou pomocí speciální soustavy připojeny k hlavní čerpací jednotce, k pístu 8. Tato část by měla být dobře namontována na válci, protože výkon systému přímo závisí na tom.
• Na spodní straně válce je nasávací ventil 10, který může mít různé konfigurace - disk i kuličku. Otvírá se, když se píst pohybuje nahoru a zavírá, když se pohybuje dolů.
• Ventil 9 je umístěn ve středu pístu, měl by být speciální drážka pro lepší výkon.
• V horní části tyče je spojena tyč 6, která je otočně spojena s váhovou váhou 7, která vykonává funkce rukojeti pohonu.
• V místě výdeje stonku z těla je umístěno těsnění oleje 5, které slouží k zabránění vstupu nečistot a srážek do konstrukce.

Tip! Jak ukazuje praxe, nejlepší těsnění pístu ve válci může být zajištěno poměrně jednoduchým způsobem: připevněním k horní části kaučuku nebo kůže, vyřízněte podle vzoru otvorů.

Hlavní charakteristiky provozu čerpacích čerpadel, které je třeba vzít v úvahu:

• Nezapomeňte, že spodní ventil by měl být vždy ve vodě, takže potrubí musí být ponořeno do vody tak, aby při čerpání konstrukce nebyla nad hladinou vodní hladiny.
• Při instalaci a upevnění konstrukce by měl být píst nastaven tak, aby v dolní poloze nedosáhl ventil o 5-6 centimetrů.

Princip fungování zařízení je poměrně jednoduchý: když se píst pohybuje dolů, spodní ventil se uzavře a tlak vody otevírá horní ventil, čímž kapalina prochází do prostoru nad válcem. Při pohybu směrem vzhůru se postup obrátil: voda uzavře horní ventil a vakuum pod pístem otevírá dolní ventil.

Hlavní rysy samoobslužného čerpadla

Jak víte, zařízení lze zakoupit v hotové podobě, ale často je jeho cena poměrně vysoká a takové náklady nejsou opodstatněné při použití v dachu nebo jako záložní volba.

V takovém případě můžete zařízení vyrobit sami a naše pokyny vám pomohou:

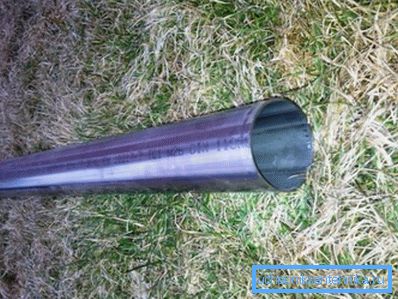

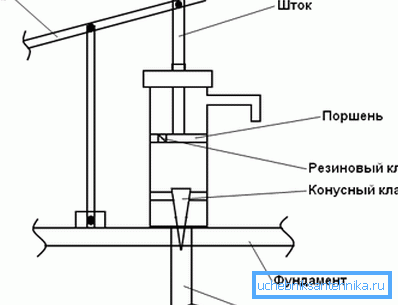

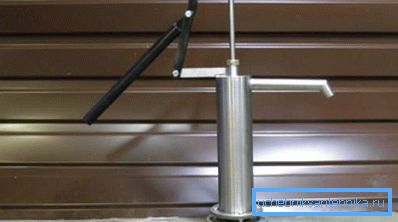

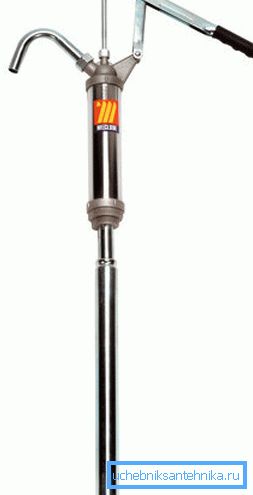

• Pouzdro čerpadla, ideální volba - kus trubky z běžné nebo nerezové oceli. Délka dílu by měla být přibližně 80-100 cm. Před použitím by měl být vnitřní povrch kontrolován, aby byl zajištěn dokonalý výkon.

• Horní kryt je vyroben z kovu nebo z odolného plastu. Otvor pro stonku je vytvořen ve středu a pro zajištění maximální spolehlivosti je namontován těsnící průchodka.
• Dále se musí postarat o výrobu pístu - vhodného plastu nebo kovu. Ideální - kus trubky o menším průměru, procházející dovnitř s malými mezerami. Nezapomeňte na gumové nebo kožené těsnění, čím silnější se bude píst pohybovat, tím vyšší výkon bude, nicméně příliš těsné nasazení způsobuje, že je obtížné pracovat dobře s čerpadlem.
• Trubky, z nichž voda proudí, musí být dostatečně silné a husté, použití hadic není povoleno.
• Věnujte zvláštní pozornost ventilům, měly by být zcela spolehlivé, aby nedošlo k průchodu vody, když čerpadlo nefunguje. Tato práce se nejlépe provádí za pomoci kvalifikovaného odborníka.

Důležité upozornění! Mnoho z nich udělalo chybu instalace čerpadla bez základny, konstrukce je následně uvolněna, což může vést k poškození jednotlivých součástí. Nejlepší je pevně fixovat tělo, a pokud je to habešská studna, můžete nalít malou kravatu.

Závěr

I přes naprostou automatizaci našeho živobytí je lepší mít vždy možnost zálohování v případě výpadku elektrické energie. (Viz také článek Jak vybrat čerpadlo pro studnu: výběrová kritéria.) Proto ruční pumpy nikdy neztratí význam. Video v tomto článku vám pomůže lépe pochopit tento typ zařízení.
