Průtok, statická a dynamická hladina vody v studně
Jakmile budete mít vodní studnu na pozemku, musíte pochopit, že to není jednoduchá díra v zemi. Ve skutečnosti jste vyvinuli svou vlastní komplexní hydraulickou strukturu, která má své vlastní vlastnosti, které by měly být pravidelně monitorovány.
Současně se budete muset naučit, co je dynamická hladina vody v studně, a další podmínky potřebné pro její nepřerušený provoz.
Patří sem také:
- hloubka;
- debet;
- statická hloubka.
Tyto indikátory zaznamenává kapitán po ukončení vrtání studny a jsou uvedeny v základním dokumentu - průchod do vody. V případě hloubky a průtoku je všechno více či méně jasné, ale nikdo neví, a proto zaměňuje otázku statického a dynamického horizontu pro mnohé. Dále bude podrobně vysvětleno, jaké jsou tyto čísla, proč je třeba je znát a jak je v praxi aplikovat..
Koncepce statické úrovně a jejích vlastností

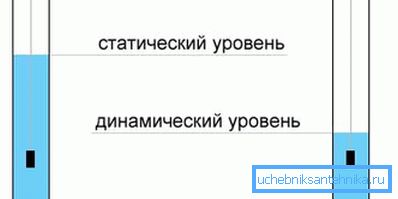

Statická hladina nebo piezometrická úroveň se vztahuje k hloubce ve studně, která se měří od povrchu k vodnímu zrcadlu v klidu, když je čerpadlo vypnuté. Ukazatel je velmi důležitý a cenný, takže dokonce i v některých částech země existuje speciální monitorovací služba, která měří statickou hloubku vody v pozorovacích vrtech. Data jsou základem pro vedení evidence zásob podzemních vod.
Obvykle v písečných mělkých vrtech se statická hladina vody ve studně velmi často shoduje s vodním stolem. Často se majitelé takových vrtů ptají na umístění vodního zrcadla jenom na metr nebo dva nebo dokonce hladce s povrchem.
Spadá studna z horních vrstev půdy do studny? Jednoduchý experiment pomůže při řešení tohoto problému. Následující experiment: Pokud čerpáním vody ze studny a snižováním vodního sloupce ve skříni jej nesnížíte v mezikružích, nedochází k přetečení.
Koincidence hladiny vody v písečných plytkých vrtech s horizontem podzemní vody nastává, protože jsou navzájem hydraulicky propojeny. Současně to vůbec neznamená, že chemické složení vody v nich je stejné a všechny kontaminující látky z povrchu přímo vstupují do studny.
Velmi často je možné připojení vodních sloupů ve velkých houštinách přírodních jezer, koryt řek a jiných nádrží, nádrží, které jsou "okny" ve vodotěsné vrstvě. Výsledkem je, že se dva horizonty vzájemně sjednocují a pravidla komunikujících nádob začínají fungovat, když se zrcadlo ve studni téměř shoduje s okolní nádrží.
Samozřejmě je také možné použít vodní hladinu, při níž je vodní sloupec uměle zvětšen, například kvůli terénu, ale je to velmi vzácné.
Koncept dynamické úrovně a jejích vlastností

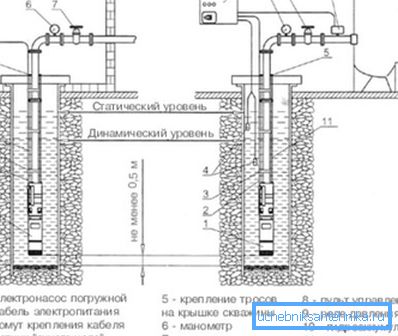

Dynamická úroveň je horizont vodního zrcátka, který je dosažen při běhu čerpadla. To je také měřeno v metrech od povrchu země a je obvykle vyznačeno na průsmyku.
Je třeba poznamenat, že každé čerpadlo bude mít vlastní dynamickou hladinu, která se ve většině případů liší od ostatních a závisí na výkonu.
Je také důležitým indikátorem a měl by být známý, aby si zvolil optimální výšku pro zavěšení čerpadla, jehož cena může být podstatná.
Dále se dozvíte, jak správně měřit dynamický horizont se sníženým provozním čerpadlem a potrubím s kabelem. (Podívejte se také na článek, který pomáhá lépe: Funkce výběru.)
Princip fungování a přizpůsobení

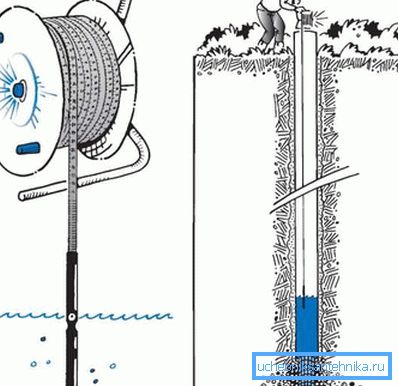

Chcete-li to udělat, potřebujete jednoduché zařízení, které můžete snadno udělat s vlastními rukama během několika minut.
Princip je velmi jednoduchý:
- vezměte kus plastové nebo jiné plastové trubky o délce 100-150 mm;
- mufle jeho horní konec, například, řídit dřevěný chopik a zkroutí šroub do něj, takže můžete lano opravit. Dotáhněte také šrouby a celý průměr kotouče;
- Spusťte zařízení do jamky na lanu nebo na měřicí pásku.
Tip: počkejte na bavlnu, která se objeví v okamžiku, jakmile se trubka dotkne zrcadla vody.
Jak měřit
Níže je jednoduchá, ale účinná instrukce.
- Zapněte čerpadlo.
- Spusťte trubici a konstrukci lana do jímky.
- Pravidelně otáčejte ve výšce 200-300 mm a zkontrolujte hloubku vodního zrcátka.
- Pokud je to nutné, narovnejte lano.
- Všimněte si, že zrcadlo přestalo klesat, což znamená, že jste dosáhli dynamické úrovně pro toto čerpadlo.
- Zajistěte lano.
- Pokračujte v odčerpávání vody ze studny dalších 30-60 minut a pravidelně kontrolujte hloubku vodního zrcadla.
Když horizont lehce sestupuje nebo vůbec neklesá, zvažte, že byla vytvořena dynamická hloubka. Zvedněte lano a změřte jeho délku, která byla ponořena dobře, a zjistěte jej pro zdroj vody.
Proč to potřebujete?

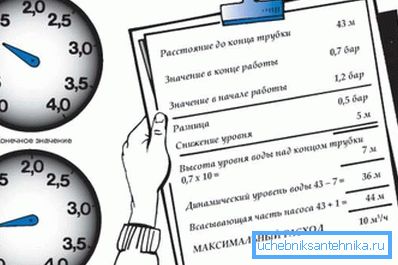

Když jste určili dynamickou a statickou úroveň studny a znáte výkon čerpadla, můžete snadno vypočítat její průtok. Například pokud má čerpadlo kapacitu 1 m3/ hod. rozdíl mezi nimi je 5 m a vodní sloupec je 16-18 m, skutečný průtok bude 3 m3/ hod (16/5) nebo 200 l / metr, který se nazývá specifický průtok.
Tip: Nezvyšujte dynamický horizont pod 2/3 celkové výšky vodního sloupce vrtu.
Při výpočtu velikosti vodních pilířů nezapomeňte, že nelze považovat za trvalé. Oni kolísají od sezóny k sezóně, například, statické hloubkové poklesy v období sucha.
Závěr
Znalost průtoku, statické a dynamické úrovně studny vám umožní provádět potřebné výpočty pro nepřerušený provoz. V prezentovaném videu v tomto článku najdete další informace k tomuto tématu.
