Průměry vodovodních potrubí: normy, shoda, výběr

Průměr potrubí pro instalatérství v soukromém domě je spíše důležitou charakteristikou, která určuje kvalitu systému zásobování vodou. Pokud dříve všechny velikosti byly regulovány jediným GOST SSSR, nyní se na trhu objevují produkty, které splňují jak moderní ruské standardy, tak i zahraniční standardy při použití sovětské klasifikace.

Abyste se v této odrůdě nezaměňovali, řekneme vám, jak vybrat průměr potrubí pro vodovodní systém.

Průměr průměrů trubek

Základní charakteristiky a jednotky

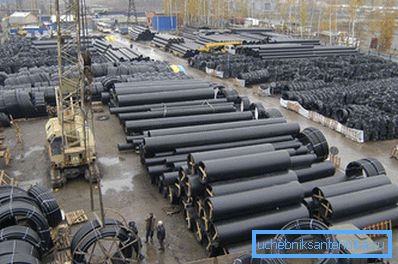

Existují různé typy trubek, které se používají k různým účelům.

Mohou to být:

• vodní a plynové potrubí,
• elektrosvařený,
• bezproblémové,
• posílena
• potrubí pro speciální účely atd.

V závislosti na účelu produktu se mění i jeho základní vlastnosti.

Podívejme se na to, které vlastnosti jsou základní:

• Podmíněný průchod. Bezrozměrné množství, které zhruba odpovídá velikosti vnitřního průměru výrobku v mm nebo palcích, a slouží k usnadnění výběru a spojování dálnic, kabeláže, armatur a spojů;
• Vnější (vnější) velikost. Označeno jako den. Vnější průměr vodovodů se měří v mm;
• Tloušťka stěny. Označuje se jako S a měří se ve stejných jednotkách;
• Vnitřní průměr vodovodů. Označuje se jako Dv a měří se v metrických nebo palcích. Vypočtený podle vzorce Dv = Dn - 2 * S;
• Délka. Záleží na typu, velikosti a materiálu produktu, jakož i na charakteristikách výroby a dodávky;
• Hmotnost na metr. Pro oceli se vypočítá pomocí vzorce m = 0,02466 * S * (Dn - S), měřeno v kilogramech.

Uvažujeme o vodovodních systémech studené vody, a proto budeme hovořit jen o parametrech, které jsou pro tuto třídu relevantní. Takže pro určení rozměrů vodovodního potrubí je jednou z nejdůležitějších vlastností takový parametr jako velikost podmíněného průchodu.

Tato hodnota je označena následovně: DN (podle GOST 3262-75) nebo DN (podle evropských norem je volán jmenovitý průměr).

Podmíněný průchod je vnitřní průmět produktu zaokrouhlený dolů nebo až na nejbližší standardní hodnotu. Standardní řada obsahuje rozměry vnitřních rozměrů, proto označení DN 15 udává, že vnitřní průchod tohoto válce musí odpovídat standardnímu rozměru 1,5 cm.

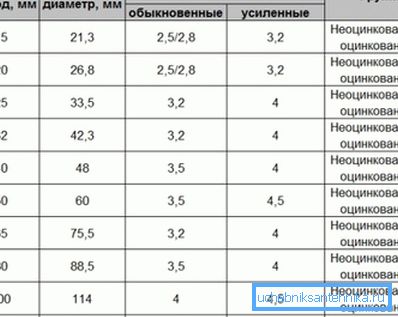

Dávejte pozor! Je třeba si uvědomit, že v praxi nemusí pravý vnitřní světlomet shodovat se standardem, protože tloušťka stěny může být odlišná.

Nyní o jednotkách. Všichni moderní hosté a standardy zpravidla odpovídají metrickému systému. Zdědili jsme však palcový systém z 19. století a zde často vzniká zmatek.

Faktem je, že inženýři a instalatéři z minulosti identifikovali detaily o velikosti vnitřního lumenu v palcích, ale vnější rozměr byl více než dvojnásobek tloušťky stěny.

Takže pokud byl produkt Dv 1? nebo 2,54 cm, pak s přihlédnutím k tloušťce stěny té doby, jeho vnější velikost byla 3,35 cm. Tato hodnota byla stanovena jako "vodní palce" nebo "trubka palce".

Podobně je potrubní závit nazýván palcem, ale jeho skutečná velikost je 33,25 mm, nikoliv 2,54 cm, což se zdá logičtější. To je dobrý příklad toho, jak nevhodné jsou tradice vědy a techniky.

Dávejte pozor! Je-li zadána velikost štítku? To znamená, že jeho podmíněný vnitřní průchod nebo Du odpovídá standardu 1,5 cm, protože tato hodnota je nejblíže velikosti 1,27 cm všech používaných standardů.

Kov a plast

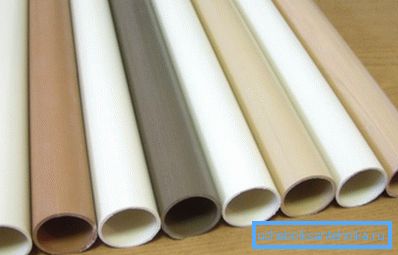

V současné době je zajímavý obrázek: na jedné straně všichni poznali výhody plastových výrobků, na druhé straně mnoho z nich stále používá oceli a litinu. To také přispívá k jeho podílu na nejasnostech.

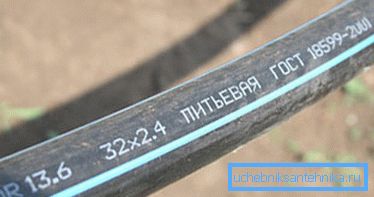

Faktem je, že průměr plastových trubek pro dodávku vody je často uveden jako externí. V takovém případě je k tloušťce stěny obvykle ukazatel, jako na fotografii:

Zde vzniká obtíž, jelikož pro nepracovního instalatéra není jasné, jaký průměr potrubí pro systém zásobování vodou by měl být považován za správný, pokud jsou dva výrobky se stejným vzhledu označeny 32 a 1a, zatímco palce je 2,54 cm.

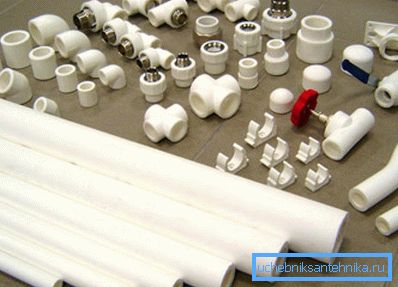

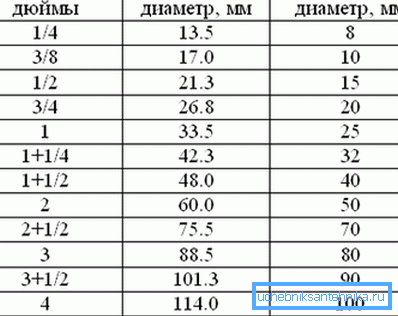

Adaptéry pro vodovodní potrubí různých průměrů jsou také často označovány v palcovém systému. Pokud jste instalatér pro začátečníky nebo se rozhodnete udělat vlastní ruce, měli byste mít po ruce tabulku korespondence palcových hodnot s nominálními a externími hodnotami.

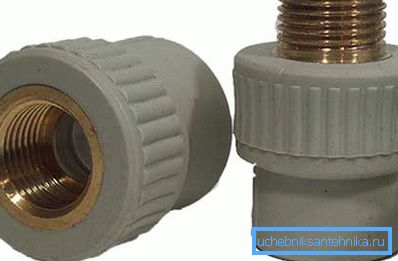

Pro připojení kovových a plastových částí potrubí se používají speciální adaptérové ​​pouzdro, na jedné straně kovové závity a na druhé straně hladké pouzdro pro plastové pájení.

Zároveň ze strany závitu lze uvést hodnotu ve vodních palcích a ze strany plastového kloubu hodnotu přijatou k označení typu, který by měl být připojen k armatuře a pravděpodobně bude Dn v mm. Takové případy.

Výběr hodnot pro autonomní zásobování vodou

Nyní několik slov o tom, jak vypočítat průměr trubky pro přívod vody. Pro přesné výpočty se používají různé metody: matematické vzorce s různými kroky a technikami, využívání průměrných tabulek a metodických příruček, různé programy a online kalkulačky se také staly populárními.

Matematická metoda je složitá a vyžaduje odpovídající kvalifikaci, je také obtížné používat inženýrské manuály a tabulky na inženýrských univerzitách a bez odborného (nebo alespoň nějakého technického) vzdělávání bude těžké zjistit.

Online kalkulačky a všechny druhy výpočetních programů pro profesionální designéry nezpůsobují nic jiného než úsměv.

Legrační je, že nejvhodnější z nich je nastaveno tak, aby v 95% výpočtů pro byty a soukromé domy poskytovaly standardní hodnoty, které jsou známy, a při výpočtu vážných systémů je naprosto hloupé spoléhat se na takový software.

Dávejte pozor! Pokud hodláte provést vnitropodnikovou instalaci nebo provádět autonomní dodávku vody do obyčejného soukromého domu až na 3 podlaží, nepotřebujete žádné výpočty.

Pokyn je jednoduchý - používáme standardní společné hodnoty a nekomplikujeme náš život:

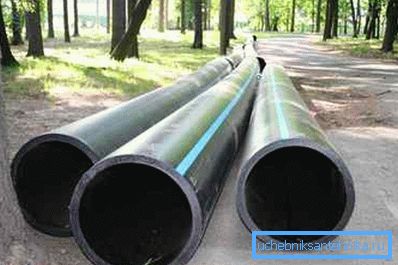

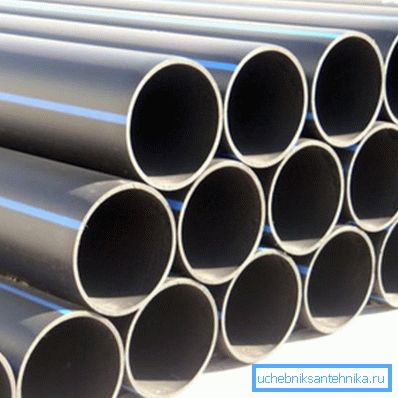

• Pro pokládku vnější linky ze studny nebo studny použijte Dn = 32 - 50 mm. Protože pro tyto účely se nejčastěji používají díly vyrobené z nízkotlakého polyethylenu (HDPE), hodnoty centimetrů nelze specifikovat;

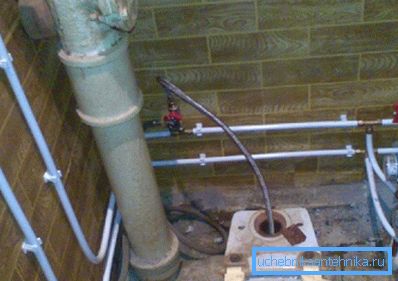

• Vnitřní stoupačky jsou vyrobeny z palcových částí nebo DN = 32 mm. Zde můžete používat kovové i plastové systémy, často používají polypropylen;
• Horizontální kabeláž v kuchyni, koupelně a toaletě - od Dn = 25 - 16 mm (3/4?,? Nebo 3/8?).

Závěr

Pro vlastní výběr a instalaci vodovodních systémů je třeba dobře porozumět velikostem přijatým v tomto odvětví a jejich poměru. Měli byste také moci převést rozměry z metrického na palecový systém a znát řadu standardních hodnot pro velikost podmíněného průchodu.

Video v tomto článku vám pomůže, abyste se v tématu nezaměňovali.
