Průchozí ventil - hlavní proud

Každou minutu a každý den se po potrubích pohybují obrovské množství různých látek - voda a ropné produkty, oleje a plyny. Jedním z prvků ventilů, které jsou odpovědné za pohyb dopravních proudů, je kulový kohout.

Jeho funkce zahrnují zastavení a start, regulaci a díky konstrukci některých druhů a míchání přenášených médií.

Hlavní věc o jeřábu

Regulační ventil průchodem je určen pro zácpu a spuštění média a regulaci průtoku. Kulový ventil se vyznačuje řadou průchodů s minimálními hydraulickými ztrátami, které jsou dosaženy díky kulovému ventilu. Jedná se o tuto formu uzamykacího zařízení používaného v plynovodu.

Existuje řada výhod, které jsou:

• v jednoduché struktuře výztužné sestavy;
• vysoký stupeň těsnosti;
• odolnost vůči agresivním médiím;
• jednoduchá správa;
• kompaktnost;
• zřetelně omezený poloměr otáčení rukojeti;
• multi-stream mixování;
• univerzální propustnost - od kapalného až viskózního média, stejně jako média s nečistotami (kal, buničina).

Pro kulové kohouty, mosaz, ocel, litina, polypropylen, polyetylén, keramika a hliník se používají hlavně. Hnízda je vyrobena z grafitu, plastu, pryže a různých kovů.

Návrh kulového ventilu

Kulový ventil průchodem je výztuž s otočným mechanismem se čtvrtým dorazem. Jeho hlavním úkolem je úplné otevření nebo překrytí, nikoli regulace síly dopravního toku. V případě neúplného otevření zácpy ve vysokotlakých potrubí může vzniknout turbulence, což postupně vede ke ztrátě těsnosti.

Princip fungování blokovací sestavy je jednoduchý - otáčení rukojeti proti směru hodinových ručiček o 90 ° znamená, že ventil je zcela otevřený, když je páka rovnoběžná s trubkou a uzavřena - v poloze kolmé k ní.

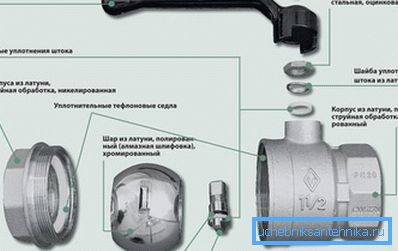

Výztužná sestava je:

• kulový zámek s průchozím otvorem;
• 2 sedla držící kouli;
• vřeteno;
• skříň, ve které jsou umístěny výše uvedené prvky;
• ovládací rukojeť připojující k vřetenu.

Tělo jeřábu může být monolitické nebo skládací. Demontovatelný design je nevhodný pro údržbu a opravu, takže jeho cena je nízká. Možnost sklopení lze opravit, což umožňuje její dlouhou provoz.

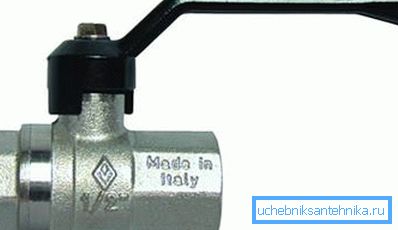

Malý průměr otvoru v kulovité zácpěře nevyžaduje značné úsilí k jejímu ovládání. Velké průměry clony mohou vyžadovat použití delší páky nebo automatické pohonné jednotky.

Dávejte pozor! Dlouhá rukojeť není vždy vhodná, zvláště pokud je jeřáb instalován ve stísněných podmínkách. Jiné potrubí mohou rušit otáčení, instalace elektrického pohonu na jeřáb může být cesta ven.

Oblast použití

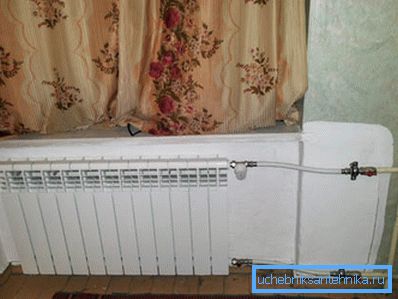

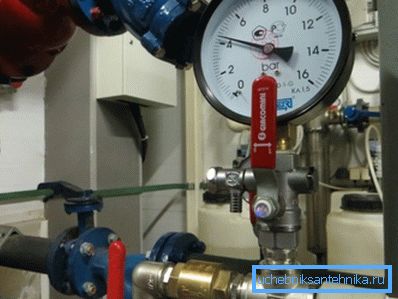

Kulové kohouty jsou dnes nezbytné v chemickém, ropném a plynárenském průmyslu, v energetických zařízeních, které poskytují domovům plyn a teplo. V bytech jsou tato zařízení umístěna na přívodních potrubích zařízení.

Použití uzlů se děje v přísném souladu s třídou těsnosti.

Uspořádání tohoto procesu se řídí normou GOST 24856-81, podle níž má těleso jeřábu určitou barvu v souladu s jeho aplikací:

• vodní doprava je označena modře;
• plyn žlutý;
• ropa a ropné produkty - černá.

Klasifikace blokovacích zařízení

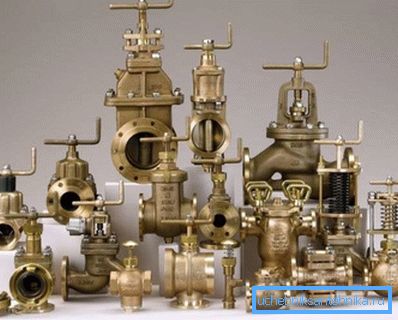

Podle způsobu připojení k potrubí mají kulové uzamykací zařízení následující typy:

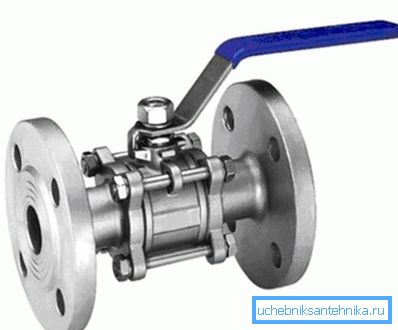

• příruba - jsou skládací a odlévané, odolávají vysokému tlaku a jsou proto vítány na dálnicích s průměrem větším než 46 mm od plynárenství a ropných rafinérií;

• spojky - úspěšně používán v potrubí o průřezu do 45 mm, v komunálních vytápěcích, plynárenských a vodních systémech;
• choke - nejčastěji používaný v potravinářském a chemickém průmyslu, hlavní výhodou je opravitelnost a opakovaně použitelná montáž / demontáž;

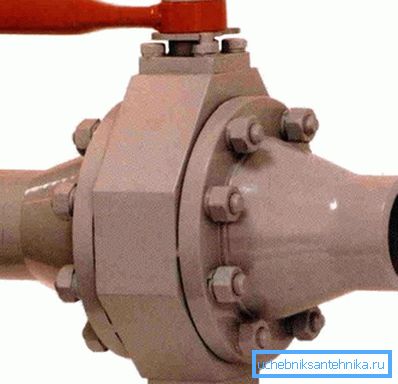

• svařované - jsou charakteristické pro použití v oblasti výstavby, instalované jednou, cena je poměrně nízká;

• kombinované - Možnosti montáže jsou možné, lze řídit díky hloubce v zemi díky prodloužené ose ventilu.

Ve směru provozu a počtu připojení:

• kontrolní body - vstupní / výstupní otvory jsou na stejné ose, namontované na rovných úsecích trubek různých průměrů;
• úhlová - osa otvorů je vzájemně kolmá, umístěná převážně v místech spojení s domácími spotřebiči, například s baterií;

• třícestné (směšovače);
• multi-pass.

V závislosti na sdílené šířce pásma:

• plný vývrt - až 100%;
• standard - až 50%;
• Neúplný průtok 70-80%.

Průměr otvoru brány kulového ventilu s plným vývrtem se shoduje s vnitřním průměrem potrubí, a proto je minimální hydraulický odpor, stejně jako tlaková ztráta. Taková tvarovka je vhodná pro kapaliny.

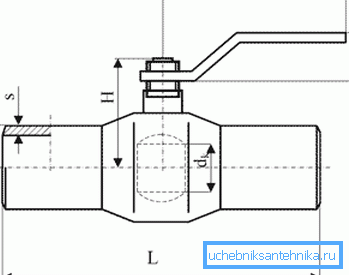

Otvor v kuličce sestavy bez plného proudu je naopak menší a může mít tvar kužele (jeden nebo dva symetrické průchody), a proto existuje větší hydraulický odpor. Malý průměr "usnadňuje" takové jeřáby, jsou trvanlivé, protože se nechávají v malých tocích a zatížení míče se snižuje, příznivě srovnávají ceny.

Obecná pravidla instalace

Neměli byste připomínat, že provozní termín a kvalita práce závisí na příslušné montáži výztužné jednotky.

Obecné pokyny k instalaci zahrnují:

1. Konečná volba místa instalace a zajištění volného přístupu k ní pro montáž a opravy v budoucnu.
2. Potřeba kontrolovat shodu parametrů, jako je průměr ventilu a potrubí, kapacita ventilu a jeho kompatibilita s pracovními podmínkami (typ média, maximální tlak v potrubí a teplota).

1. Poznat směr přenášeného toku, který je navíc zobrazen šipkami vstupního / výstupního otvoru na těle zařízení.
2. Přizpůsobení umístění a typu podprocesu.
3. Použití těsnící pásky v závitových prvcích, které musí být navinuta s určitou snahou zajistit těsnění.

Dávejte pozor! Chcete-li pásku FUM správně přetočit vlastními rukama, měli byste vidět otevřený vnější závit ze strany upevňovacího místa. Zaveďte pásku ve směru hodinových ručiček.

1. Při přírubách musí být jejich konstrukce na jeřábu a potrubí stejná.

Shrnutí

Ventily odpovídající technickým charakteristikám potrubí a média, které bude procházet, budou kvalitativně a dlouhodobě fungovat. Výhody uzávěru, jednoduchý a zároveň ideální tvar, se úspěšně používají jak v průmyslových, tak v rezidenčních oblastech.

Video v tomto článku zobrazuje jednu z možností použití průtoku (v tomto příkladu pro organizaci zavlažování kvapky).
