Provádíme instalatérství v soukromém domě

Pokud se rozhodnete udělat klempířství v soukromém domě s nebo bez akumulační nádrže, znamená to, že pro tento účel máte možnost využít studnu nebo studnu (artesián nebo písek). Pro čerpání vody se v takových případech používají povrchové (hydrofóry) a ponorné (hluboké) čerpadla, ale druhá možnost je výhodnější z hlediska technických parametrů.

Proto se budeme zabývat instalací ponorného čerpadla a elektroinstalace polypropylenových trubek a navíc vám ukážeme video v tomto článku.

Autonomní zásobování vodou

Doporučení. Ponorná čerpadla jsou vibrační a odstředivá, ale systém zásobování vodou v soukromém domě bude lepší s odstředivou jednotkou. Faktem je, že vibrační čerpadla jsou levnější, ale jejich technické vlastnosti jsou také nižší. Navíc přívod vibrační vody způsobuje dobré nafukování, což vede k poklesu průtoku.

Průtoková rychlost

• Abyste věděli, že váš zdroj vody (studna nebo studna) bude dostatečný pro potřeby farmy, musíte určit jeho průtok, který se měří v m³/ s, m³/ min, m³/ hodina a m³/ den. To znamená, že musíte určit, jak rychle bude zdroj doplněn při příjmu vody.
• K tomu je nutné vyčerpat veškerou vodu ze studny (dobře) a měřit čas strávený na ní (je dobré použít čerpadlo pro tyto účely). Nyní vypočítat objem čerpané vody - to může být provedeno pomocí dlouhého měřítka nebo kabelu - měřit vzdálenost od statické hladiny k povrchu země a vzdálenost od povrchu ke dnu - rozdíl mezi nimi bude výška vodního sloupce.
• Kromě statické úrovně je třeba určit statickou úroveň - určuje se při příjmu vody, statická hladina se sníží a nakonec se instaluje na jednom místě - bude to dynamická úroveň (u čerpadel různých výkonů se tato hodnota liší).
• Debit je určen podle vzorce: Dt = V / (H_din-H_stat) * H_w. Zde Dt je požadovaný průtok v m.³/ h, V je rychlost čerpání v m³/ hodina, H_din - dynamická úroveň, H_stat - statická úroveň, H_w - výška vodního sloupce od dolní části k statickému štítku.
• Síla ponorného čerpadla by neměla překročit průtok zdroje a můžete získat číslo, které potřebujete, když shrnete všechny přívody vody v domě a na místě. Pro jednoduchost se můžete zaměřit na níže uvedenou tabulku, pomocí které můžete vytvořit projekt zásobování vodou v soukromém domě.

Přibližná spotřeba vody v různých koupelnách

Zemní práce

Chcete-li zjistit, jak získat systém zásobování vodou v soukromém domě, musíte znát hloubku zamrznutí půdy ve vaší oblasti - hloubka výkopu bude záviset na tomto ukazateli - je nejlepší, abyste to provedli 50 cm pod tímto kritickým bodem.

Kromě toho musí být dno příkopů vyplněno vrstvou písku o výšce nejméně 2-3 cm - toto opatření slouží jako ochrana polyetylénové trubky před poškozením různými ostrými předměty, které mohou být v zemi (sklo, kameny, drát). Při plnění potrubí a kabelů také nejprve nalijte písek a pak házíte do země.

Doporučení. K tomu, aby byl pískový písek nalit do výkopu, není vůbec nutné používat tamper. Je dostatečně hojný, aby se nalil vodou a okamžitě se vyčerpá.

Vedle výkopu budete muset vykopat jámy ze stěny zevnitř i zvenku, abyste mohli začít polyethylenovou trubku skrz nebo pod základem.

Pokud máte monolitický podklad, pak v pásce je nutně armatura, která vám nedovolí používat diamant nebo řezák na pokrývání - díra bude muset být vyfoukaná dlátem a vrtákem a kotouč řezán brusky. Mohli byste se ale dostat pod základ, ale pro to musí být vnější a vnitřní jámy dostatečně hluboké.

Pokud máte studnu, budete muset vyvrtat otvor v kruhovém kroužku, ale instrukce zajišťuje jejich výrobu pomocí drátěného nebo vyztužovacího klece, proto nemůžete použít jádrový mlýn.

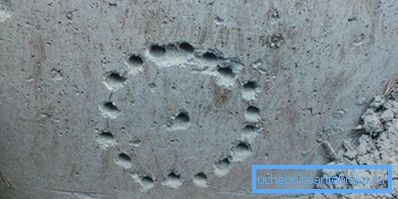

Nejpohodlnějším způsobem je vrtání - nakreslete kruh požadovaného průměru a vyvrtejte otvor po obvodu s minimální vzdáleností mezi otvory, jako na horní fotografii. Poté může být kousek betonu vyrazen pomocí kladiva nebo dláta a pro tento účel může být použito vrtací kladivo.

Použití adaptéru

V takových případech, pokud je vedení v soukromém domě provedeno ze studny, může být použit adaptér pro vrtání - toto zařízení plní stejnou roli jako kompresní rohová armatura, i když je její cena poněkud vyšší. Je namontován pod úrovní zamrznutí země a nyní vám řekneme, jak to udělat.

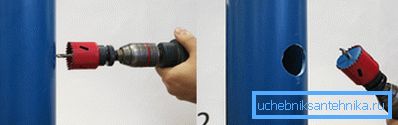

Obvykle se výrobní a plášťová trubka při vrtání jímky získává vyšší, než je požadováno, a proto je nadbytečná část jednoduše odříznuta brusičem, po které je hlava nastavena. Ale budeme mít ještě adaptér - díra pro něj je vyvrtána diamantovým korunkovým nožem vhodného průměru.

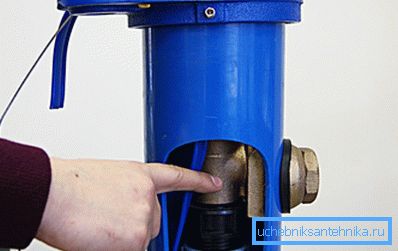

Chcete-li nainstalovat a upevnit část adaptéru pomocí potrubí na potrubí, je třeba ho našroubovat do druhé poloviny - pro tento je speciální otvor pro závit. Polyethylenová trubka (HDPE) s přímým stlačovacím šroubením na konci může být použita jako tyč - niť se jen hodí. Dávejte pozor, aby adaptér nebyl libovolně odpojen a neklesl do studny.

Nasaďte adaptér na úroveň otvoru a pomocí prstů zvenku vytáhněte trysku a otočte maticí na její fixaci - poté je možné jednotlivé části oddělit.

Nyní je zpětný ventil našroubován na ponorné čerpadlo tak, aby voda neklesala pod tlakem a našroubujeme HDPE potrubí (nízkotlaký polyetylén) požadované délky pomocí kompresního kování - čerpadlo by se mělo ponořit pod dynamickou úroveň nejméně o 30 cm. Strana HDPE je také navinutá na kování, která spojuje 32 mm trubku s odnímatelnou částí adaptéru.

Nyní musíte sami pomocí tyče spustit čerpadlo do studny a položit odnímatelnou část na dříve upevněnou část - speciální mazivo nedovolí, aby voda kloubala na spoj. Adaptér pro studnu nebude možné použít, protože betonové kroužky jsou příliš silné stěny a potrubí není dostatečně dlouhé pro instalaci.

Montáž potrubí a čerpací stanice

Jak již bylo zmíněno dříve, dodávka vody do soukromého domu, vyrobíme 32 mm nízkotlaké polyetylénové potrubí. Chcete-li to provést, upevněte adaptér přímo, nebo pokud není nikdo, proveďte spojení s kompresním koutkem - můžete ho vidět na horní fotografii.

Potrubí musí být vytáhnuto ze studny do domu - na místo, kde bude čerpací stanice instalována - nejčastěji za tímto účelem vykopávají díru v podlaze, položí ji na cihlový zdivo a beton.

Nyní se obráti na montáž čerpací stanice - pokud pochybujete o hloubce těsnění, měli byste přemýšlet o tom, jak teplou vodu napustit, pokud zmrzne. V takových případech, těsně po polyetylénové trubce, je do něj vložen kovový tílko, aby se dostal do topného kabelu, jak je znázorněno na horní fotografii. V přední části trojúhelníku můžete namontovat kulový kohout - s ním můžete vypouštět veškerou vodu ze systému.

Po namontování T-kusu se namontuje kohout a pak hrubý filtr. Po filtr je nainstalován blok s tlakovým spínačem a snímačem suchého chodu, ale bylo by lepší, kdybyste tato zařízení zakoupili odděleně od sebe - a pokud selžete některý z nich, nebudete muset měnit celou jednotku.

Na stejném místě budete muset nainstalovat membránovou nádrž - díky ní systém vytvoří tlak a zásobování vodou a nakonec nezapomeňte umístit jemný filtr před vodicí skládací jednotku (obvykle jsou vyráběny s kazetami).

Čerpadlo je připojeno k síti pomocí kabelu - pokud je studna, na špičce jsou speciální svorky a speciální šroub pro upevnění kabelu, na kterém je čerpadlo zavěšeno. Pokud máte studnu, pak kabel prochází otvorem v betonovém kroužku a kabel se spojí na jiný kus pomocí zákrutů a tepelných trysek.

Poznámka: Po montáži čerpací stanice je třeba provést zkušební start čerpadla a zkontrolovat všechna připojení. Pokud nenájdete žádné únikové místo, pak cementovou maltu nebo lepidlo na dlaždici cementujte do průchodů v základně nebo v kruhu studny v místě průchodu potrubí. Naplňte potrubí a kabel pískem, naplňte jej vodou pro smrštění a vrhněte zákop do půdy.

Polypropylenové vedení

Spoje polypropylenových trubek, které se nyní nejčastěji používají pro elektroinstalaci, se provádějí pomocí speciálního páječky a trysek, které jsou zvoleny podle jejich průměru. Polypropylenové tvarovky, jako jsou odpory, spojky, úhly 32 °, 45 °, a 90?, stejně jako armatury s vnějším nebo vnitřním závitem na jedné straně a kohouty PPR.

Navíc náklady na instalatérství v soukromém domě, vyrobené z polypropylenových trubek, jsou mnohem nižší než podobné zařízení vyrobené z kovu nebo kovového laminátu.

Tabulka parametrů svařování trubek SPR

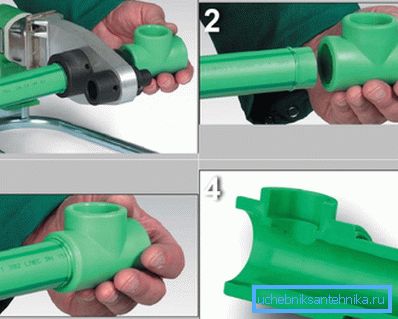

Při svařování potrubí pro instalatérské práce v soukromém domě nepřehřívejte a neotlačujte montážní otvor delší než je nutné, protože to vede k zablokování - polypropylen se vyrovná a kanál zablokuje. Aby bylo pájení správné, jako na fotografii č. 4, musíte vydržet dobu ohřevu a chlazení průtokové trubky a také dodržet rozměry vstupní trubky do armatury - tyto parametry můžete vidět v tabulce výše.

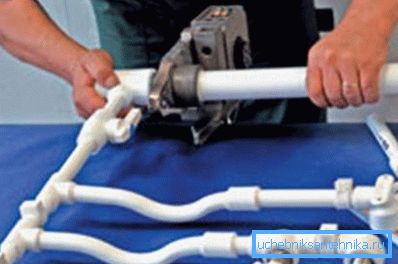

Pro snadnou instalaci bude pro vás mnohem jednodušší, pokud se pájka provádí v bloku, ale potřebujete asistenta, jinak byste měli položit sestavený blok nebo dlouhou trubku. Váš partner bude muset držet trubku nebo svařovanou část pouze v požadované poloze, aby fixace byla rovnoměrná. Trubky PPR jsou připevněny pomocí konzol nebo omítnuty se stroboskopy.

Závěr

Závěrem bych chtěl říci, že autonomní systém zásobování vodou v soukromém domě přímo závisí na provozu čerpadla a to je ovlivněno počtem cyklů jeho startů a zastávek. Výrobní nastavení se zastaví při tlaku 3 atmosfér a začíná na 2 atmosféry. Můžete ale změnit nastavení tlakového spínače nastavením na 5 a 1,5 atmosféry.
