Pro studnu instalujeme ponorné čerpací stanice

Pokud jde o jejich konstrukci, čerpací stanice s ponorným čerpadlem pro studnu se neliší od podobného zařízení pro studnu, ale zde je jedna důležitá výhoda - průměr jednotky není na zřeteli! Přestože se vodní zdroje navzájem značně liší (pokud nejsou řezy a někdy i hloubky), zvláštní pozornost by měla být věnována tomuto uspořádání - existují určité nuance.

Níže o tom budeme hovořit podrobněji a také viz tematické video v tomto článku jako doplněk.

Uspořádání a instalace

Typy čerpadel

Poznámka: Podle principu vnitřního zařízení mohou být všechna ponorná čerpadla rozdělena na odstředivé a vibrační. A když mluvíme o typech, můžeme zde říci o dobře, dobře, drenážních a fekálních agregátech, ale ve skutečnosti je vše možné využít pro příjem vody ze studny.

• Nejjednodušší volbou pro dodávku vody ze studny doma je Vibrační čerpadlo - její výkon je docela dost pro rodinu 3-4 lidí a dokonce i zalévání kuchyňské zahrady, kromě toho má malou cenu a vynikající provozní zdroj. Taková jednotka však nemá automatický časový spínač pro spouštění a zastavení, proto je nutná nádrž v podkroví, která je naplněna a spotřebována až do dalšího doplňování.

• V případech, kdy je studna vyvrtána na písek, může dojít ke zhoršení filtrační zóny (síťový filtr se jednoduše vyčerpá) nebo vůbec neexistuje, pak je ve vodě mnoho pískových prvků, tj. Písek. V takových situacích jsou ideální agregáty pro vrtání, u kterých nejsou zrní písku překážkou.

• Odtokové jednotky mohou také sloužit jako ponorné čerpací stanice pro studny, skutečností je, že jejich hlavním účelem je čerpání znečištěné vody z různých nádrží, takže je možné provádět nejen přívod vody, ale i čištění. Taková zařízení mohou být rozdělena do tří kategorií - s 1) vícekanálovým, 2) jednokanálovým a 3) otevřeným oběžným kolem:

1. Vícekanálové kolo se používá pro běžnou, čistou nebo znečištěnou vodu s malými nečistotami;
2. Jeden kanál může být již použit v přítomnosti větších nečistot a dokonce i stolicí;
3. Otevřený typ kola může recyklovat velké nečistoty a dokonce i padlé listy, protože v čerpadle je vrtulník.

• Fekální čerpadla ve skutečnosti také patří k odvodnění, pouze obvykle mají otevřený typ kola a bruska. Ale tyto jednotky bez problémů, můžete čerpat vodu z jejich studny.

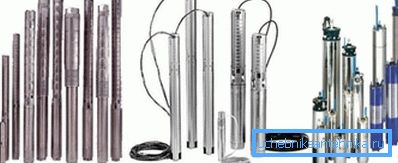

• Nejčastěji se pro studny používají odstředivé vrtné čerpadla malého průměru, možná proto, že jsou na ně zvyklí, ale jejich výkon je také v nadmořské výšce a síla může být vždy vybrána dostatečně. Jasnou výhodou je jejich malý průměr - čerpadlo nebude muset být při čištění studny vytáhnuto - nebude to ovlivňovat.

• Hydrophore patří k plošným čerpacím stanicím a je určen k napájení vody pro domácí potřeby rodiny 4-5 osob. Pokud máte hydrant na zalévání, tak výkon takové jednotky nemusí stačit, navíc instrukce umožňuje, aby byla použita pouze 9 m ponoření přívodní hadice pod úrovní stanice. To znamená, že až do vodního zrcadla ve studně by neměla být větší než 8 m na dynamické úrovni.

Tabulka průměrné spotřeby vody

Poznámka: Výběr čerpadla by měl být proveden podle spotřeby vody. Takže je třeba vzít v úvahu jeho poměr k spotřebě za hodinu a je třeba vzít v úvahu všechny koupelny najednou.

Montážní práce

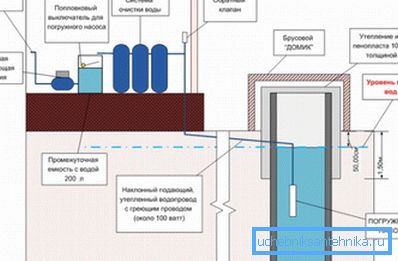

Zpravidla se instalace začíná kopáním výkopu ze studny do domu, jako na výše uvedené fotografii, a jeho hloubka by měla být větší než bod mrazu půdy této oblasti, nejméně 10-15 cm, ale ještě lepší. Měli byste také vytvořit vstup do základů budovy nebo projít pod ní (to je vzácné) pro vedení vodovodu a elektrického přípojného kabelu.

Nejlepší je vykopat příkop z domova ze studny, ale je třeba poznamenat, že porušení tohoto principu nebude kritickou chybou pro instalaci ponorného čerpadla (nikoliv však pro hydrofór).

Ve stěně studny, tedy v betonovém kruhu, musíte vytvořit otvor, kterým bude volně procházet hadice o průměru 32 mm a elektrický kabel. Ale zde je třeba mít na paměti, že ne samotná hadice projde kroužkem, ale rohová spojovací armatura, která má 50 mm. Takže musíte vytvořit otvor asi 70 mm nebo 100 mm v průměru.

V hloubce pod bodem mrznutí půdy je velmi často možné narazit na podzemní vody, které proniknou do otvorů vytvořených v základně a stěně studny. Proto po pokládce potrubí a elektrického kabelu musí být otvory pevně utěsněny cementovou pískovou maltou nebo lepidlem na dlaždice jakékoliv značky.

Doporučení. Půda, se kterou zaplníte příkop, se okamžitě nezmizí do původní polohy, kromě toho mohou být ostré kameny, které poškozují stěny hadice. Proto se na spodní část příkopu nalije písková polštářka, na ní se položí potrubí a kabel a nahoře se nalije dalších 10-15 cm písku. Aby se písek rychle uklidnil, musí se nalít hojně s vodou.

Je velmi důležité věnovat pozornost hloubce ponoření čerpadla, s přihlédnutím k dynamickému (nikoliv statistickému) úrovni vodního sloupce. To naznačuje, že horní část jednotky by měla být snížena do hloubky jednoho metru a její spodní část by neměla dosáhnout dna, alespoň půl metru.

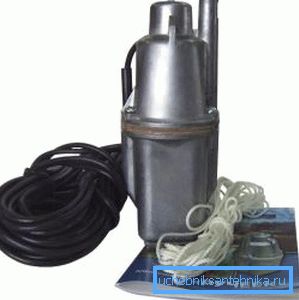

V opačném případě (pokud tyto podmínky nejsou možné) takové zařízení nelze instalovat, ale zde můžete získat pomocí vibračního čerpadla, jako je Kid nebo hydrophore - výkon není stejný, ale přesto bude poskytnut příjem vody.

Ponorná čerpací stanice pro studnu má zpravidla krátký elektrický kabel, který nikdy není dostačující k tomu, aby se dostal k zdroji energie, to znamená, aby se dostal do domu. Proto budete určitě muset vybudovat, a pokud je na hlavním uzlu, kde může být připojení provedeno, terminálový blok, nebudete mít takovou příležitost.

Zvolte chybějící kabel s dvojitou izolací nad průřezem, který se shoduje s čerpacím kusem, a proveďte jeden z typů zákrutů uvedených na obrázku výše.

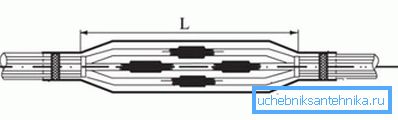

Každé otočení odděleně a pak celý kabel je obecně uzavřeno spojkami smršťovacích polyolefinů (POF). Takové tepelné smrštění při ohřátí na 120? se smršťuje 2-4 krát a po ochlazení vytváří vynikající izolaci, která se nebojí vody a má vysokou mechanickou pevnost. Chcete-li ohřívat spojku, můžete použít jakýkoli hořák nebo dokonce použít hořák (noviny válec do trubky).

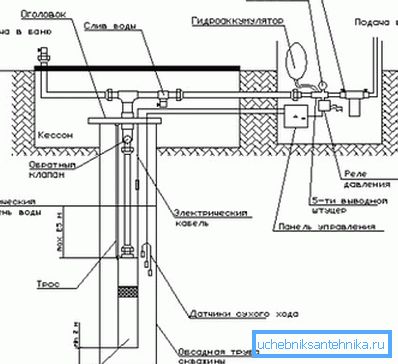

Nyní se dostaneme k nejzákladnějším - sestavení schématu zapojení, které vidíte na obrázku výše, a v sadě dokumentů jednotky se obvykle dodává také. Ale kromě pořadí shromáždění stále existují určité nuance, které je třeba věnovat pozornost, aby se zvýšila životnost celé stanice.

Začneme ponořením a upevněním čerpadla - je vám známo, jak je pohřbeno, a hadice by měla jít bez velkého napětí, ale také aby se nezavázala. Tento stav je regulován ocelovým kabelem, který je upevněn na jednom konci tělesa pomocí šroubu na oko a na druhém konci směrem vzhůru buď k boxu, nebo k vnějšímu kroužku výrobního a plášťového potrubí.

Nyní se věnujeme automatizaci - při montáži stanice se setkáte se zařízeními, jako je tlakový spínač a snímač suchého chodu, který lze prodávat samostatně, ale lze jej kombinovat jako jedno zařízení. Neexistuje zde žádný zvláštní rozdíl, ale většina mistrů dává přednost samostatné verzi, jako spolehlivější a cenově výhodnější.

Poznámka: Rezervní nádrž na vodu vytváří v systému určitý tlak a čím je tato nádrž větší, tím méně je motor spuštěn a zastaven, což prodlouží jeho životnost. U obytného domu bude stačit zásobník 80-100 l.

Tovární nastavení tlakového spínače se obvykle nastavuje tak, aby se počátek čerpacího motoru prováděl při 2 atmosférech a zastavení při 3 atmosférách. To je docela normální přestávka a s velkým nádrží s vodou, start a stop režimy budou dělány poměrně mírně, ale můžete snížit jejich počet.

K tomu je třeba nastavit režim startování motoru na 1,5 atmosféry a zastavit až na 5 atmosfér, to vše se provádí pomocí nastavovacího šroubu (dochází ke stlačení nebo oslabení pružiny).

Závěr

Na závěr lze říci, že ponorná automatická čerpací stanice pro studnu není pouze montována odborníky, ale samostatně, ale se všemi požadavky. Podzemní část stanice (automatika) se nejčastěji vyskytuje v domě nebo v zadní místnosti, kde někdy vzniká kajon (malý sklep).
